Detalhes construtivos

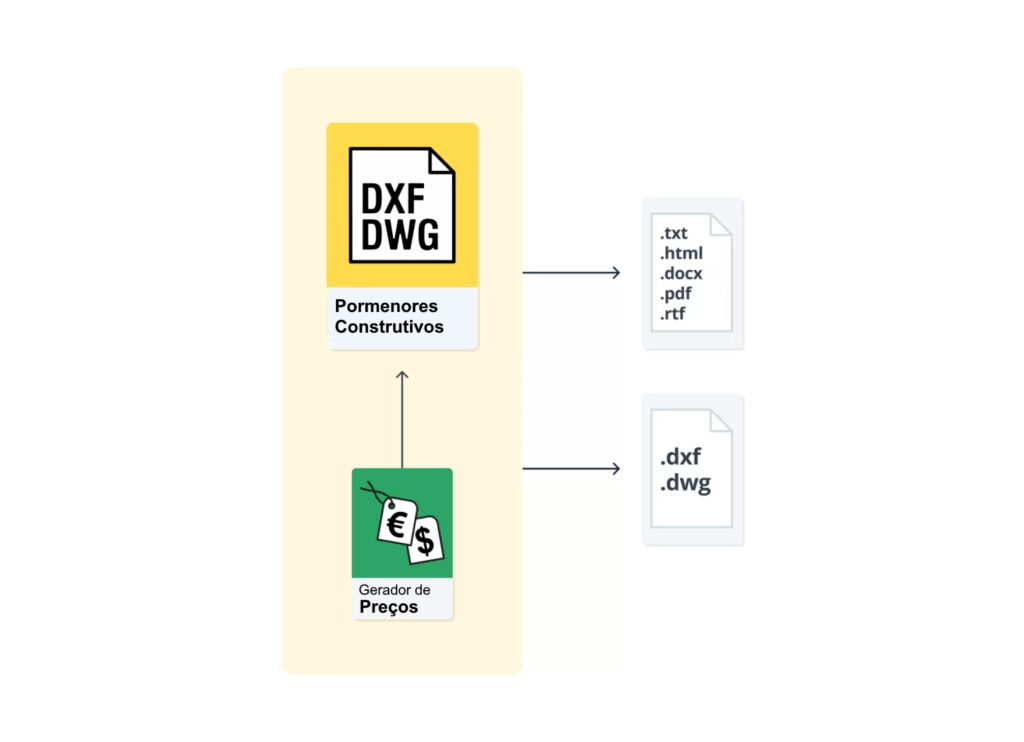

Para além de permitir a visualização e o ajuste dos pormenores construtivos das unidades de obra a partir do Gerador de Preços, o programa também facilita a exportação e a impressão desses pormenores. Neste sentido, pode ser estabelecido o seguinte fluxo de trabalho:

• Exportação de listagens para os formatos TXT, HTML, DOCX, PDF e RTF.
• Exportação dos pormenores construtivos nos formatos DXF e DWG.

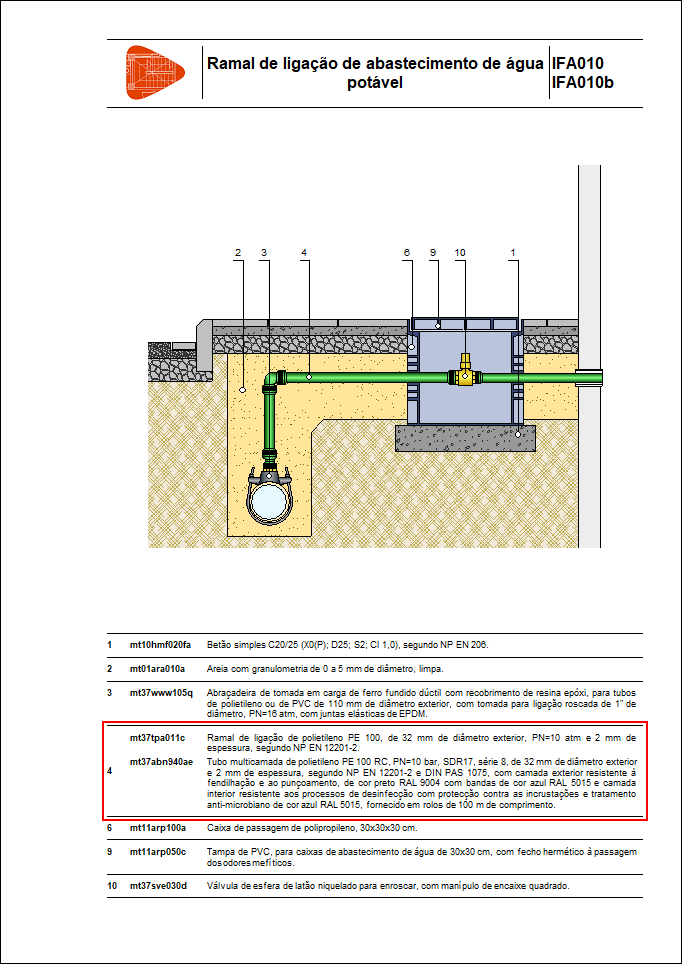

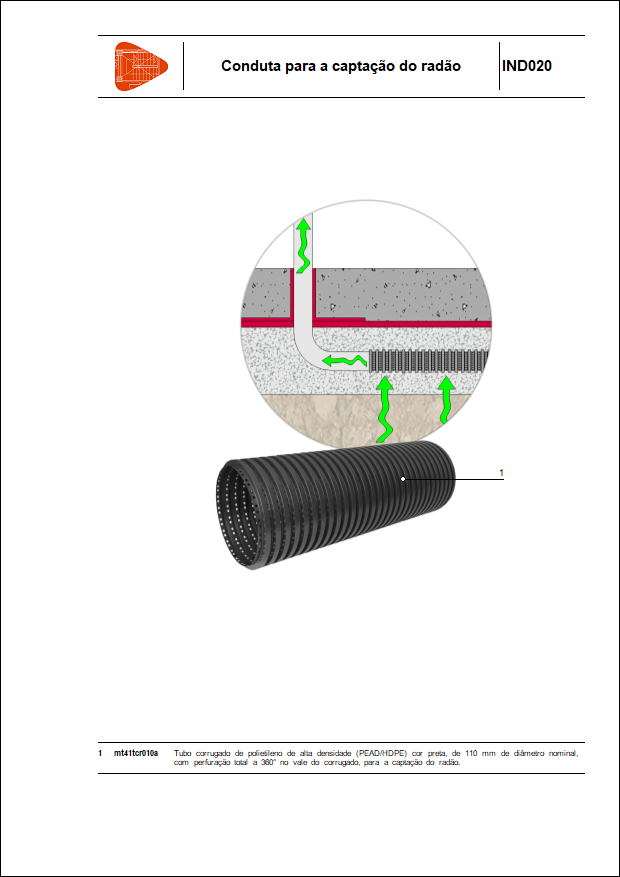

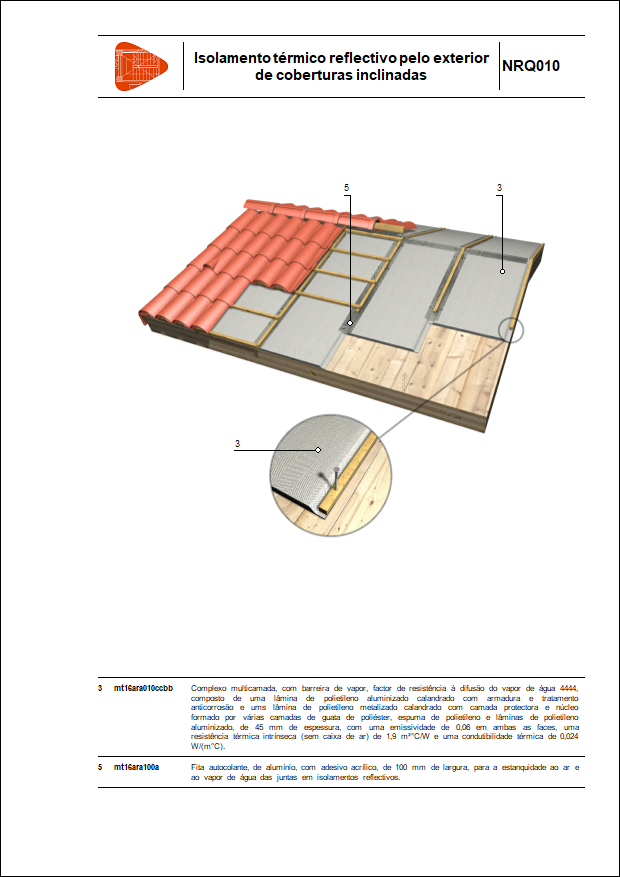

Os pormenores construtivos do Gerador de preços são gerados tendo em conta os parâmetros que o utilizador seleciona na unidade de obra do pormenor. Cada pormenor construtivo inclui:

• Uma representação gráfica da unidade de obra na qual que são incluídos os vários materiais utilizados.
• Uma legenda na qual figuram os códigos e as descrições dos materiais representados.

Qualquer alteração efectuada nos parâmetros que definem a unidade de obra (materiais, esquema de construção, fabricante, etc.) e que afete os elementos ou a decomposição representada no pormenor, implica uma alteração da representação gráfica, da legenda ou de ambas.

Os pormenores construtivos do Gerador de preços estão agrupados em diferentes módulos. Os programas da CYPE que podem imprimir ou exportar estes dados, dependendo das permissões adquiridas na licença de utilizador, são os seguintes: Gerador de preços, Arquimedes, Geradores de orçamentos e Pormenores construtivos.

A escolha do programa adequado para imprimir ou exportar os dados necessários depende de vários fatores.

Gerador de preços

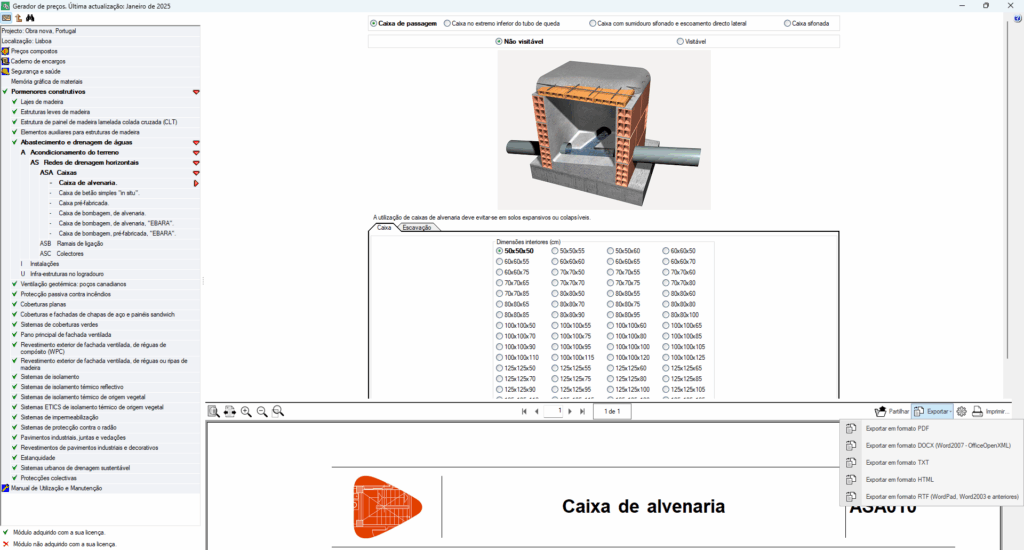

O Gerador de preços CYPE pode imprimir ou exportar os diversos pormenores construtivos um a um (em formato PDF, DOCX, HTML ou RTF). Por isso, a escolha deste programa para gerar os documentos que contêm os pormenores é adequada quando apenas são necessários alguns pormenores construtivos.

Arquimedes

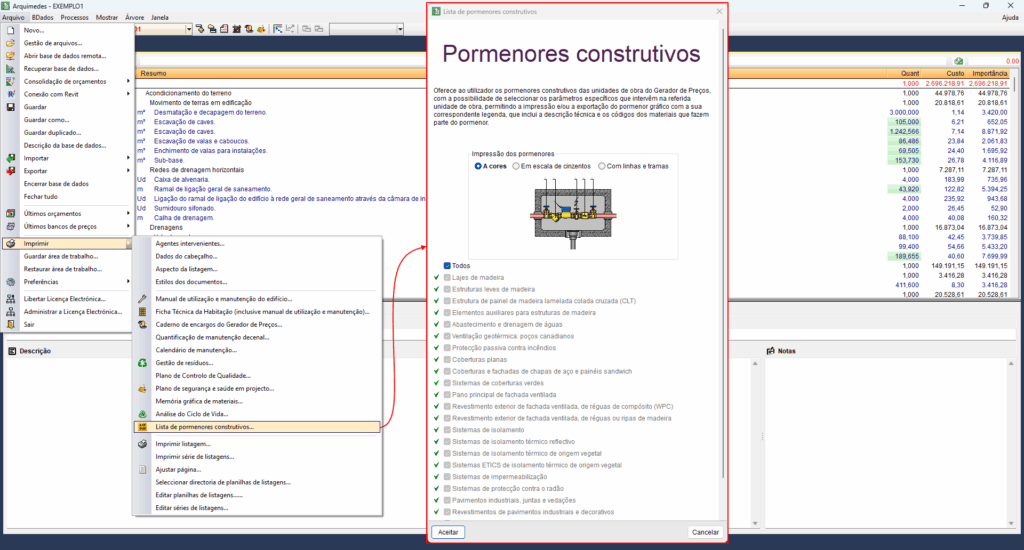

O Arquimedes pode imprimir ou exportar, num único documento (no formato PDF, DOCX, HTML ou RTF), os pormenores incluídos nas unidades de obra do orçamento que tenham sido importadas do Gerador de preços. O Arquimedes também pode exportar esses pormenores para os formatos DXF ou DWG.

Por este motivo, o Arquimedes é a ferramenta adequada para gerar pormenores construtivos quando todas ou a maioria das unidades de obra do orçamento tenham sido importadas de um dos Geradores de preços da CYPE.

Geradores de orçamentos

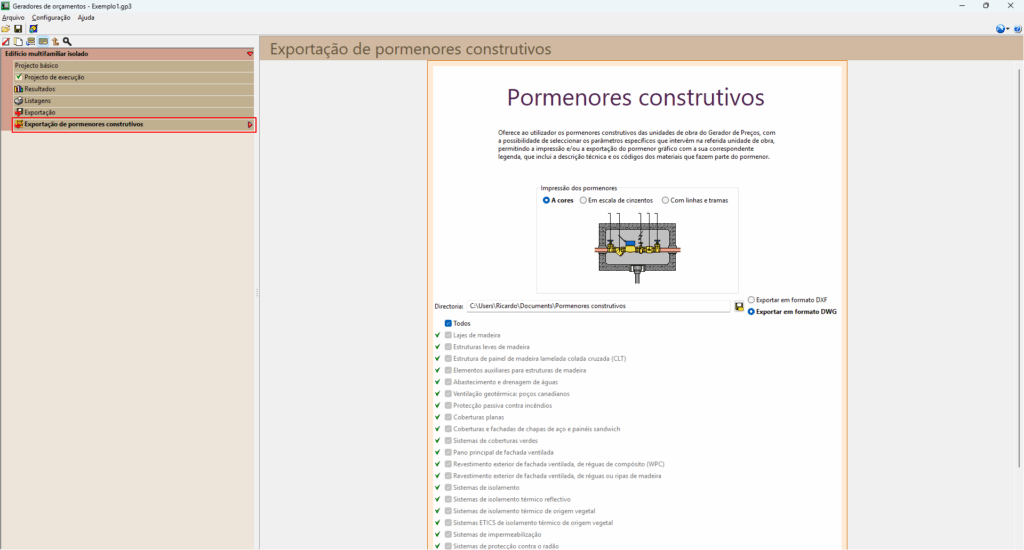

Os Geradores de orçamentos podem imprimir ou exportar, num único documento (no formato PDF, DOCX, HTML ou RTF), todos os pormenores das unidades de obra do orçamento que gerem. Os Geradores de orçamentos também podem exportar esses pormenores para os formatos DXF ou DWG.

Assim, são adequados para gerar os pormenores construtivos do orçamento que geram.

Pormenores construtivos
Com o programa Pormenores Construtivos é possível selecionar qualquer conjunto de unidades de obra do Gerador de Preços que contenham pormenores construtivos, escolher e configurar os parâmetros de cada unidade de obra e, por fim, imprimir ou exportar o conjunto selecionado para um único documento (no formato PDF, DOCX, HTML ou RTF). O programa Pormenores Construtivos permite também a exportação dos pormenores selecionados para os formatos DXF e DWG. Assim, permite gerar um documento com os pormenores construtivos selecionados mesmo que o orçamento não esteja disponível ou, se estiver disponível, não contenha unidades de obra do Gerador de Preços.

Quando se pretende imprimir ou exportar vários pormenores construtivos, a geração destes pormenores a partir do programa Pormenores construtivos é mais cómoda e rápida do que a partir do Gerador de preços. É também uma alternativa ao documento gerado pelo Arquimedes ou pelos Geradores de orçamentos, quando o orçamento ainda não está disponível ou, se existir, quando não contém unidades de obra do Gerador de Preços. Para além disso, o programa Pormenores construtivos não necessita de permissões próprias na licença do utilizador, basta ter um dos módulos dos Pormenores construtivos para poder imprimir e exportar os pormenores pertencentes a esse módulo.

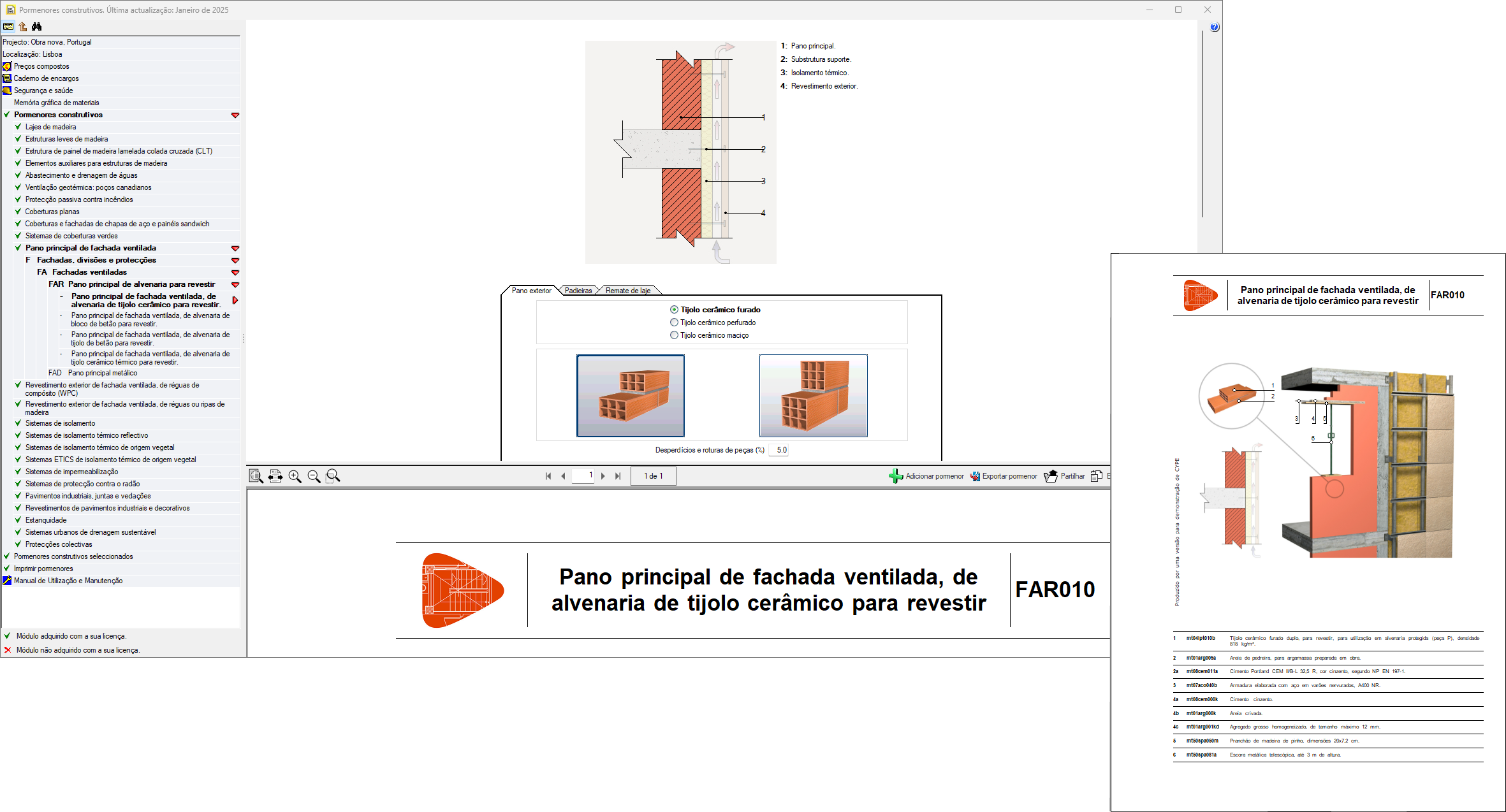

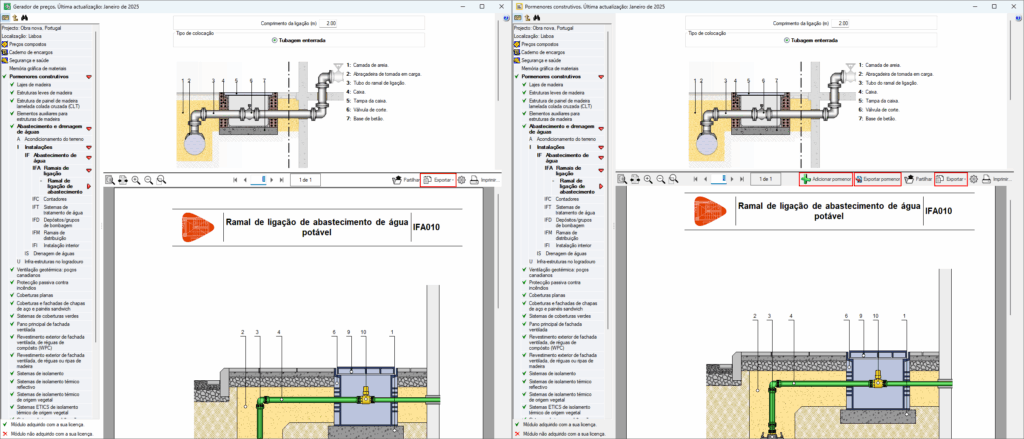

O funcionamento do programa Pormenores construtivos é igual ao do Gerador de preços. De facto, o aspeto de ambos os programas é o mesmo, exceto em algumas secções:

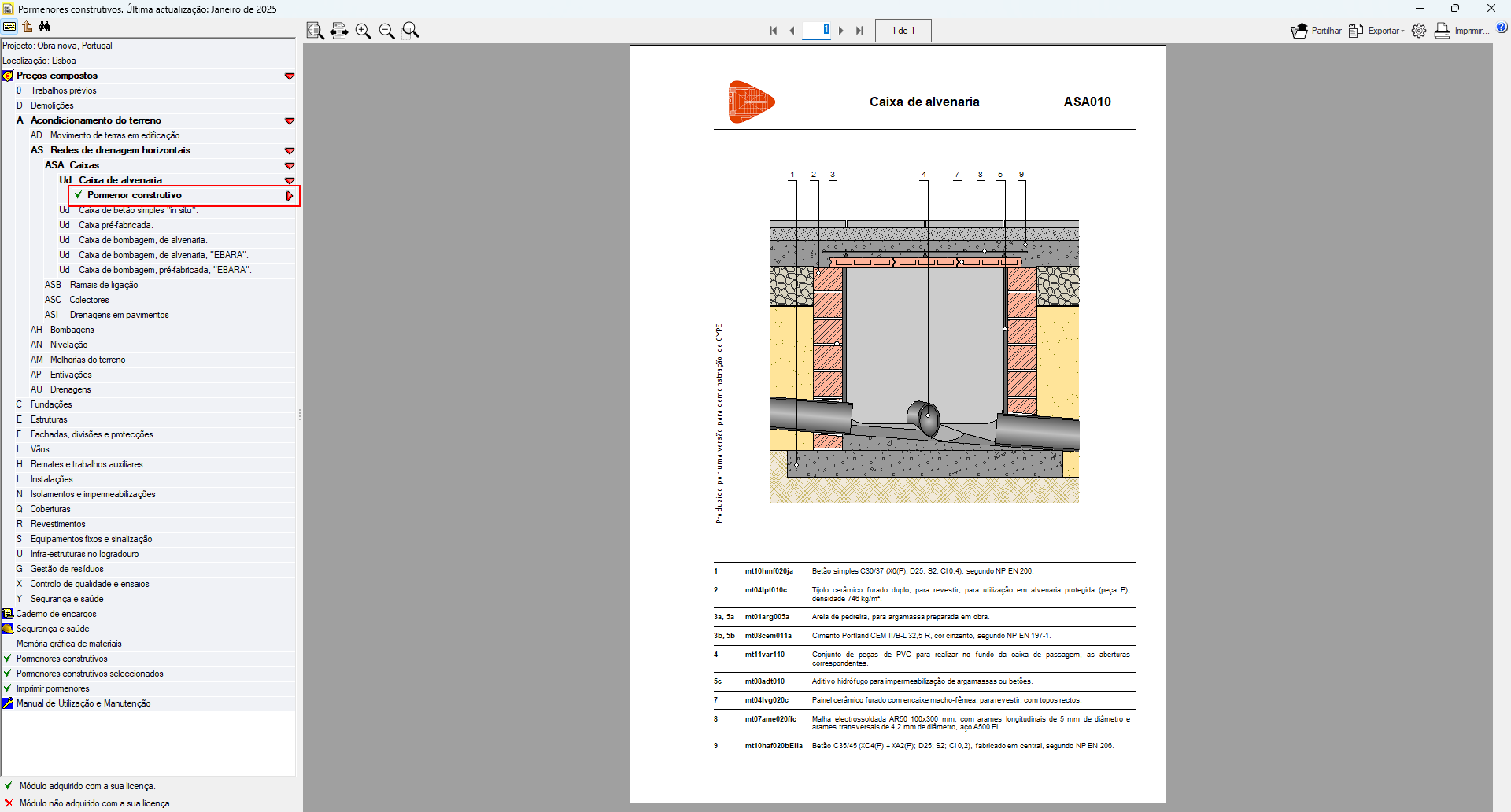

Esta secção, disponível em ambos os programas, inclui todas as unidades de obra que contêm pormenores construtivos. Estão ordenadas por módulos de pormenor e, em cada módulo, por capítulos e subcapítulos. Estas unidades de obra são visualizadas com os mesmos parâmetros que na secção “Preços compostos”, mas em vez de se poder consultar a composição, o caderno de encargos, a receção de materiais, os resíduos gerados, ou a energia incorporada e as emissões da unidade de obra, apenas se pode consultar o pormenor construtivo adaptado aos parâmetros selecionados (a composição, o caderno de encargos, os resíduos, etc., podem ser consultados em ambos os programas na secção “Preços compostos”).

Com a opção “Exportar”, os dois programas podem gerar um documento que contém o pormenor construtivo selecionado. Este documento pode ser impresso diretamente ou exportado para um ficheiro em formato PDF, DOCX, HTML ou RTF. Exclusivamente no programa Pormenores Construtivos, cada uma das unidades de trabalho desta secção tem mais duas opções:

• Adicionar pormenor
  Permite adicionar à secção "Pormenores construtivos selecionados" a unidade de obra que se está a editar juntamente com o seu pormenor construtivo.
• Exportar pormenor
  Permite exportar para um ficheiro no formato DXF ou DWG o pormenor construtivo da unidade de obra que se está a editar.

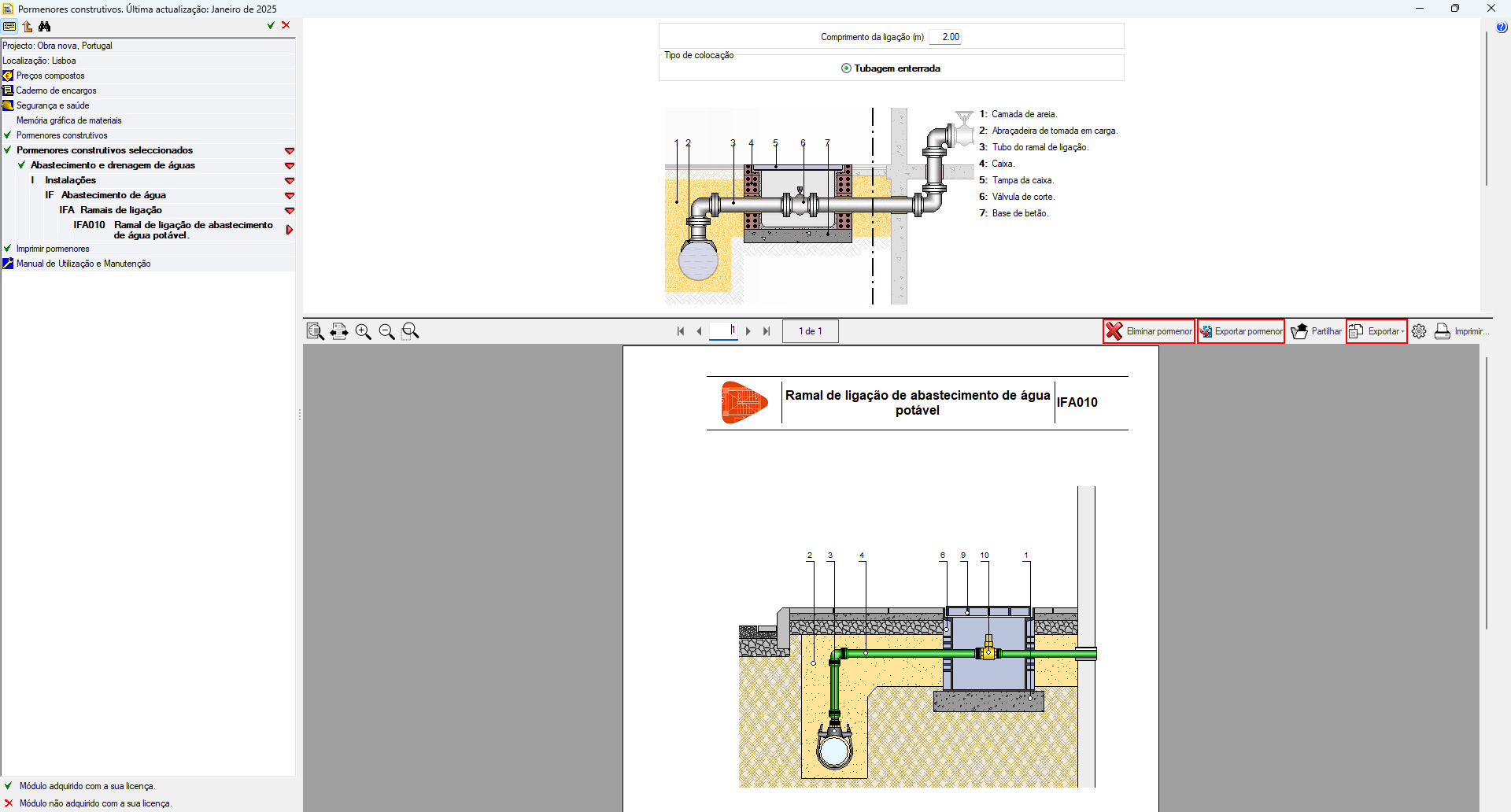

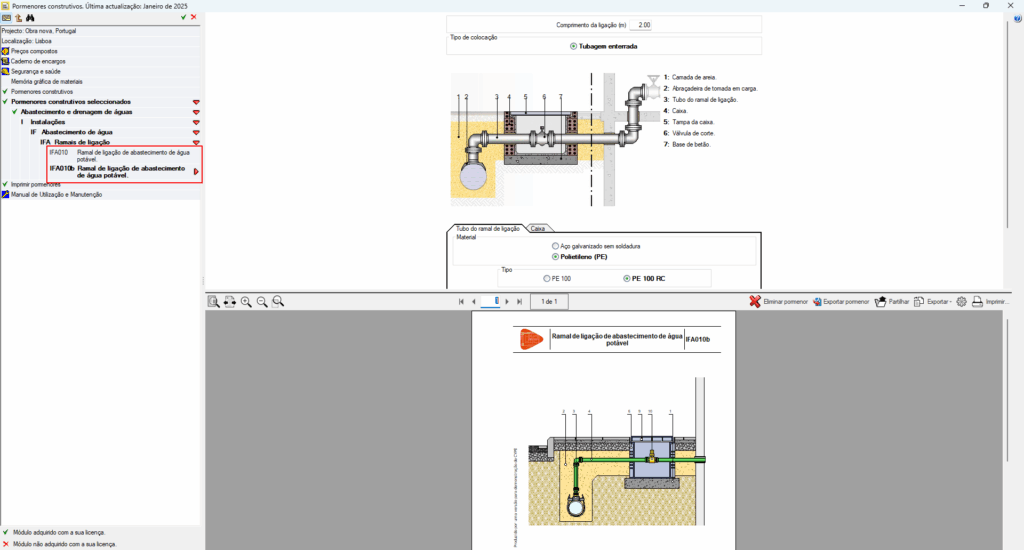

Esta secção é exclusiva do programa Pormenores construtivos nela são armazenadas as unidades de obra que vão sendo selecionadas na secção "Pormenores construtivos". Cada uma das unidades de obra desta secção dispõe de três opções que se explicam seguidamente:

• Eliminar pormenor
  Permite ao utilizador eliminar desta secção a unidade de obra que se está a editar juntamente com o seu pormenor construtivo.
• Exportar pormenor
  Tal como na secção anterior, permite ao utilizador exportar para um ficheiro no formato DXF ou DWG o pormenor construtivo da unidade de obra que se está a editar.
• Exportar
  Também existe na secção anterior e é utilizado igualmente para gerar um documento que contem o pormenor construtivo selecionado para o imprimir diretamente ou para o exportar no formato PDF, DOCX, HTML ou RTF.

A partir da secção "Pormenores construtivos selecionados" é possível modificar os parâmetros da unidade de obra e, assim, modificar o desenho e a legenda do pormenor construtivo. Estes parâmetros também podem ser definidos na secção "Pormenores construtivos" antes de selecionar a unidade de obra para a incluir secção "Pormenores construtivos selecionados". Existe uma diferencia conceptual entre a alteração de parâmetros a partir de uma ou outra secção.

• Alteração de parâmetros na secção "Pormenores construtivos"
  Se a partir da secção "Pormenores construtivos" for adicionada uma segunda unidade de obra (opção "Adicionar pormenor") com outros parâmetros, na secção "Pormenores construtivos selecionados" aparecerão duas unidades de obra com pormenores diferentes. Se os parâmetros não forem alterados (após adicionar uma unidade de obra pela primeira vez), o número de unidades de obra presente na secção "Pormenores construtivos selecionados" não será incrementado, mesmo que a opção "Adicionar pormenor" seja premida várias vezes.
• Alteração de parâmetros na secção "Pormenores construtivos selecionados"
  Uma alteração dos parâmetros nesta secção tem como efeito a alteração da unidade de obra e do seu pormenor para impressão ou exportação, mas não incrementa o número de unidades de obra na secção.

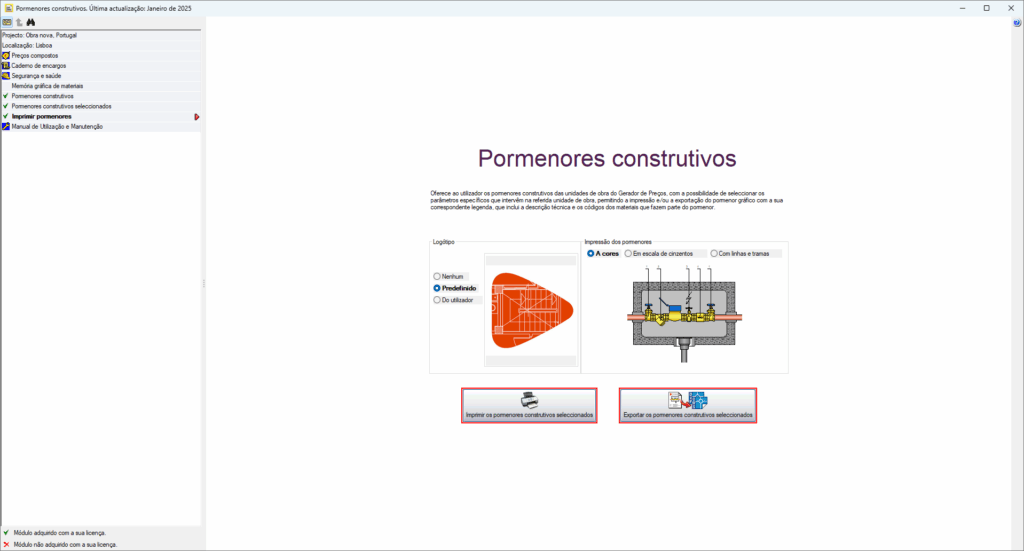

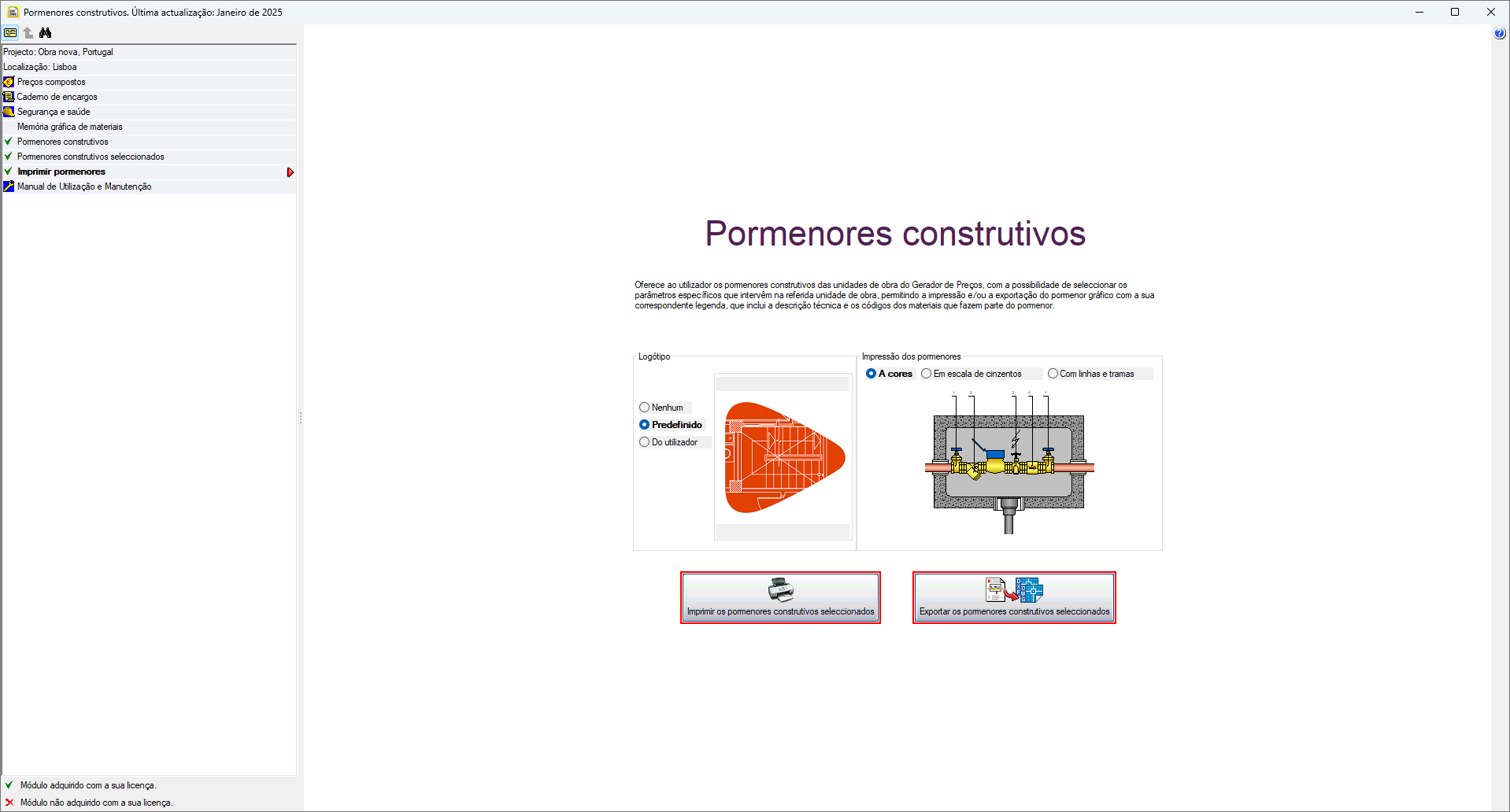

Esta secção é exclusiva do programa Pormenores Construtivos. A partir daqui, o programa permite imprimir os pormenores construtivos selecionados ou exportá-los para os formatos PDF, DOCX, HTML, RTF, DXF ou DWG.

• Botão "Imprimir os pormenores construtivos selecionados"
  Gera um documento com todos os pormenores construtivos das unidades de obra incluídas na secção "Pormenores construtivos selecionados". Este documento pode ser impresso diretamente ou exportado para um ficheiro em formato PDF, DOCX, HTML ou RTF.
• Botão "Exportar os pormenores construtivos selecionados"
  Exporta para ficheiros em formato DXF ou DWG os pormenores construtivos das unidades de obra incluídas na secção "Pormenores construtivos selecionados". O programa gera um ficheiro para cada pormenor ou para cada grupo de pormenores.

O programa pode agrupar pormenores construtivos que tenham a mesma representação gráfica com uma legenda diferente, nesse caso são referenciados os códigos das unidades de obra agrupadas e duplicadas as diferentes legendas.

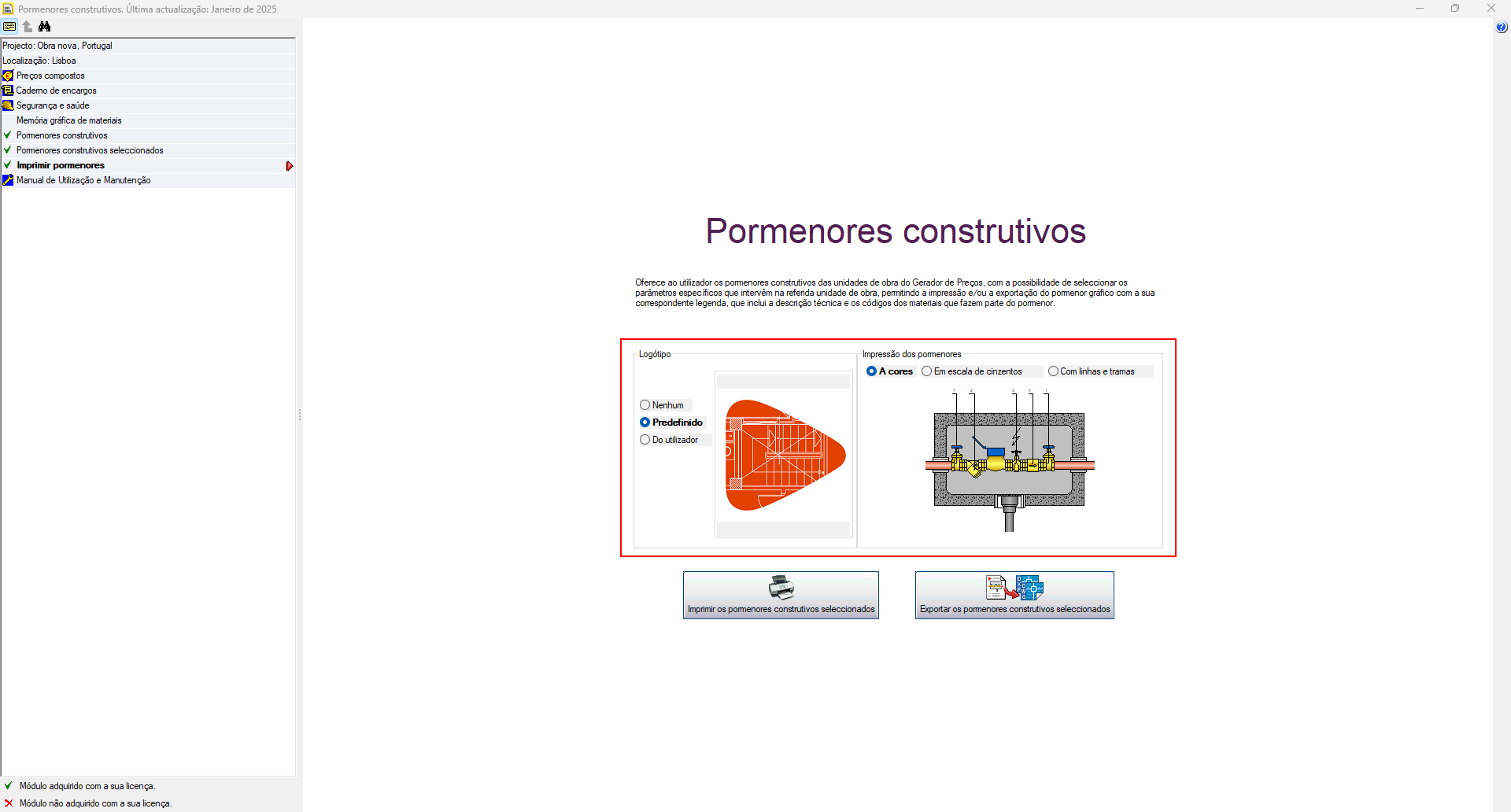

Existem opções para configurar o aspeto dos pormenores gerados:

• Logótipo
  Permite selecionar a imagem que será apresentada como logótipo no cabeçalho de cada página do documento que se vai imprimir ou exportar. Também é possível desativar a apresentação do logótipo.
• Impressão dos pormenores
  Permite configurar o aspecto dos pormenores construtivos através das opções "A cores", "Em escala de cinzentos", ou "Com linhas e tramas".

Como indicado anteriormente, os pormenores construtivos também podem ser impressos e exportados a partir das secções “Pormenores construtivos selecionados” e “Pormenores construtivos”, mas neste caso deve ser feito um a um. Nestas duas secções também é possível definir as opções que configuram o aspeto dos pormenores, e a sua modificação implica automaticamente a alteração nas restantes secções onde estas opções aparecem.

A secção “Preços compostos” também permite visualizar, imprimir e exportar o pormenor construtivo (em formato PDF, DOCX, HTML ou RTF) dos artigos que o possuem. No entanto, neste caso, as opções de configuração não aparecem e são utilizadas as definidas em qualquer uma das outras secções relacionadas com os pormenores construtivos ("Pormenores construtivos", "Pormenores construtivos selecionados" ou "Imprimir pormenores").
