Introdução
O CYPE Sewerage é um programa desenvolvido para o cálculo, o desenho, a verificação e o dimensionamento automático de redes de saneamento em infraestruturas urbanas, ramificadas, com um único ponto de descarga e que funcionam por gravidade.
O objetivo do projeto dessas redes é drenar a água desde os pontos de captação até ao ponto de descarga final. Para isso, são definidos os dados e as posições dos pontos de captação e de descarga final, bem como o traçado da rede. No cálculo, são obtidas as seções adequadas dos coletores de saneamento e é verificado se a instalação cumpre as limitações de projeto impostas.
| Nota: |
|---|
| Juntamente com outros programas de infraestruturas urbanas, como o CYPE Water Supply e o CYPE Gas Supply, é possível resolver outros aspetos relacionados com o cálculo de instalações para urbanizações. |
Fluxos de trabalho compatíveis com o programa
O CYPE Sewerage, por ser uma ferramenta Open BIM e estar conectado à plataforma BIMserver.center, disponibiliza diferentes possibilidades no seu fluxo de trabalho.
Introdução de dados
Desenho livre
- Desenho livre da rede através da introdução manual das coordenadas dos nós e do traçado dos tramos que compõem a instalação no CYPE Sewerage.
- Desenho livre da rede introduzindo os nós e os tramos com base em máscaras DXF-DWG, DWF ou em imagens (.jpeg, .jpg, .bmp, .wmf) importadas no CYPE Sewerage.
Geração automática da geometria da instalação a partir de ficheiros DXF/DWG
- Importação de um ficheiro DXF ou DWG a partir de “Importar”, “Geometria” e geração automática da geometria da instalação a partir das informações contidas no mesmo. Esse ficheiro deve ter como unidade de desenho o metro, e a rede deve estar próxima da origem das coordenadas. Nesta opção, devem ser ativadas apenas as layers que contêm os tramos que se deseja utilizar para a geração.
Importação de dados do BIMserver.center
Se vincular a obra do CYPE Sewerage a um projeto BIM da plataforma BIMserver.center, é possível realizar as seguintes ações:
- Importação da informação da topografia do terreno se o modelo BIM contiver um ficheiro IFC com as entidades adequadas. Isto permite visualizar a topografia na vista 3D do CYPE Sewerage, mostrar as curvas de nível na planta na área de trabalho da interface geral e apoiar-se na topografia importada no processo de introdução de dados, identificando automaticamente os valores das cotas dos novos nós introduzidos sobre a mesma. Entre as opções disponíveis, encontram-se as seguintes:
- Importação de modelos topográficos em formato IFC gerados pelo Open BIM Site.
- Importação de modelos topográficos em formato IFC gerados por outros programas (como as aplicações TcpMDT da Aplitop disponíveis no BIMserver.center) e carregados no projeto do BIMserver.center através da plataforma web. Os dados do terreno devem estar definidos numa entidade do tipo IfcGeographicElement num ficheiro IFC4.
Saída de dados
- Exportação de listagens para os formatos HTML, DOCX, PDF, RTF e TXT.
- Exportação de desenhos para os formatos DXF, DWG e PDF.

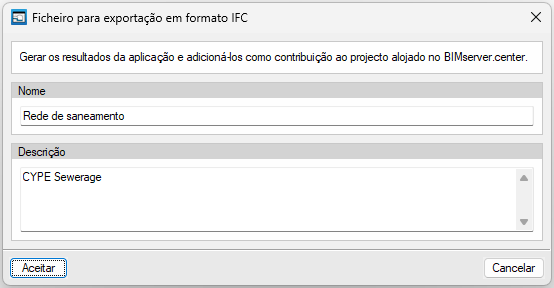

- Exportação da informação gerada com o CYPE Sewerage para a plataforma BIMserver.center através dos formatos IFC e GLTF. Isto permite que seja visualizada pelos participantes autorizados do projeto.
Ambiente de trabalho

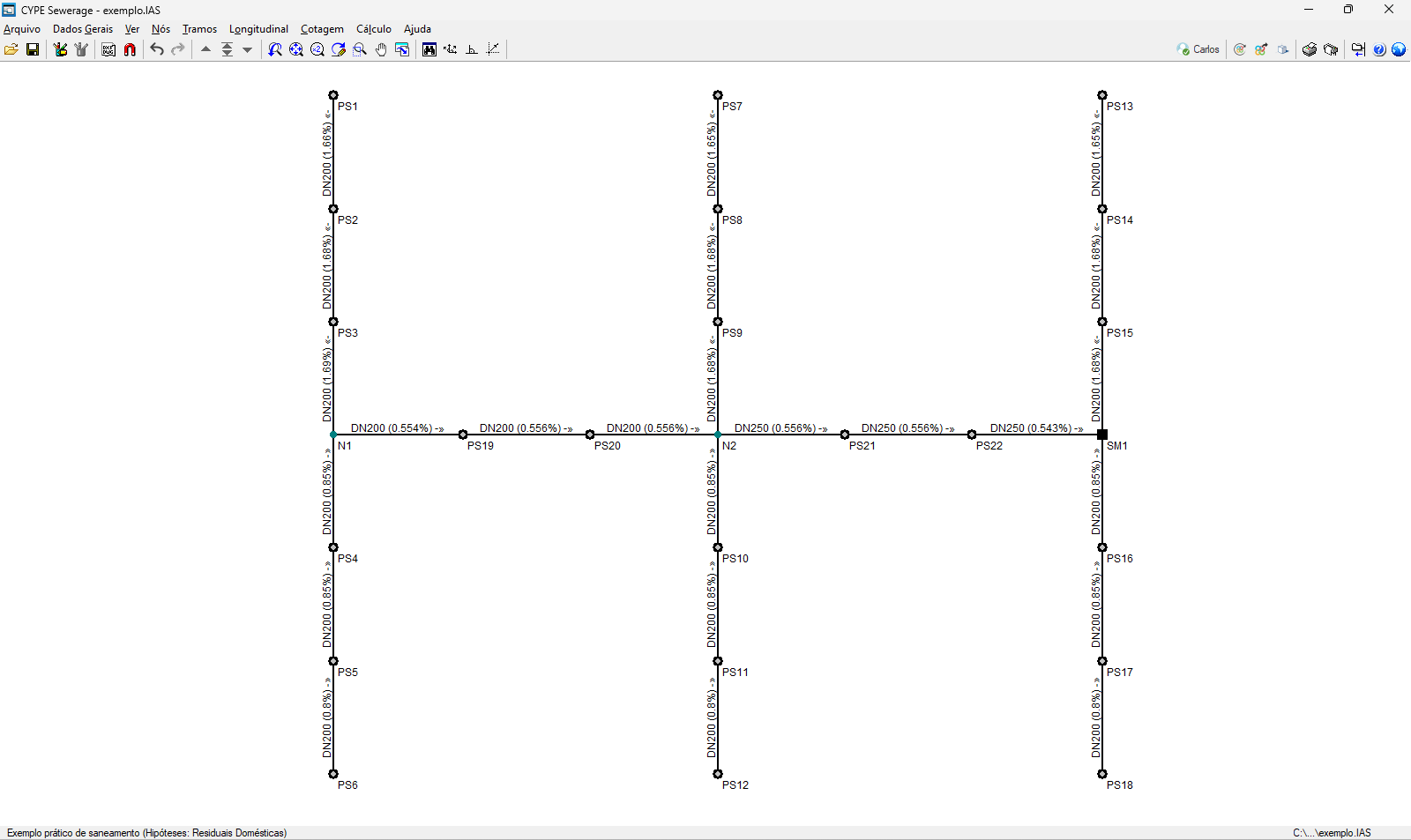

O programa apresenta um ambiente de trabalho simples que permite realizar o projeto da rede de forma rápida, introduzindo e distribuindo os elementos numa única área de trabalho na planta.
A interface mostra:
- Os menus na parte superior, onde se encontram as ferramentas para:
- aceder ao menu "Arquivo";
- configurar os dados gerais;

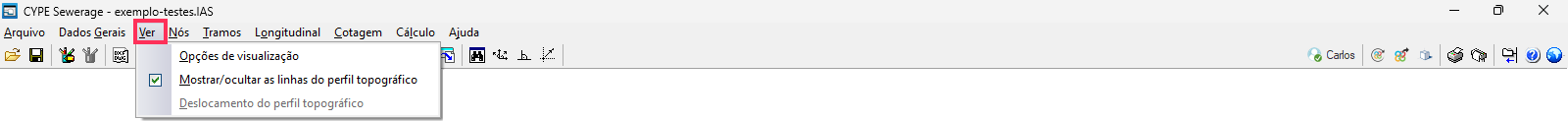

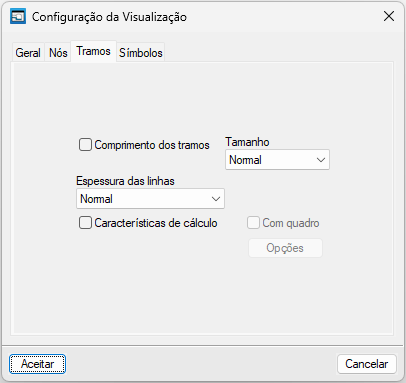

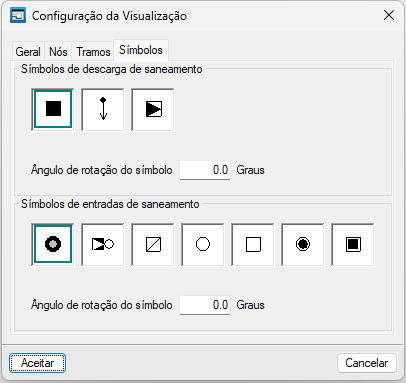

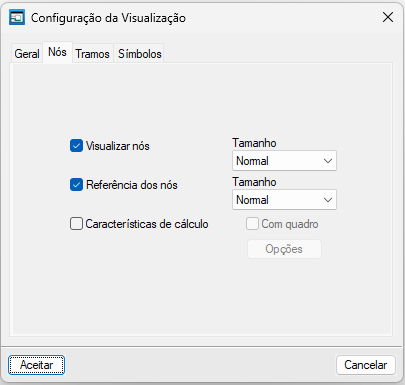

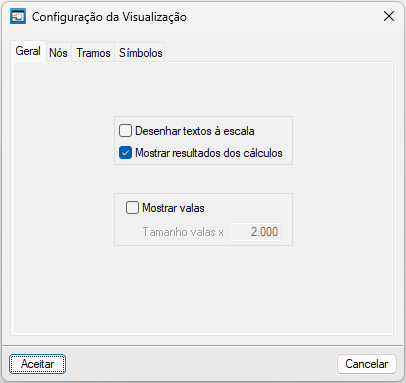

- controlar a visualização do modelo;
- introduzir e editar nós e tramos;
- modificar cotas nos perfis longitudinais;
- aceder às opções de cotagem;
- calcular e dimensionar a rede;
- e aceder ao menu "Ajuda".
- As opções destes menus também aparecem na barra desdobrável de opções, que por defeito se encontra oculta no lado direito.
- Uma barra horizontal auxiliar, abaixo dos menus na parte superior, onde se encontram as ferramentas para:
- aceder ao gestor de arquivos e guardar a obra;
- aceder aos recursos de edição;
- gerir as máscaras e as suas capturas;
- desfazer e refazer;
- navegar pelas diferentes combinações de hipóteses;
- modificar as vistas de desenho;
- visualizar o mapa do desenho completo, rodá-lo, ativar a ortogonalidade e controlar as ferramentas de introdução por coordenadas;
- consultar e gerir a ligação com o BIMserver.center;
- ver a vista 3D da instalação;
- imprimir as listagens e desenhos da obra;
- mostrar ou ocultar a barra lateral desdobrável de opções;
- aceder à ajuda disponível;
- e aceder às opções de configuração geral.
- Por fim, na área de trabalho central, que ocupa a maior parte da interface, são introduzidos, editados e visualizados os elementos que compõem a rede, bem como as curvas topográficas, caso tenha sido importado um modelo com informações do terreno.
Sequência de introdução e saída de dados para o desenho e cálculo de redes de saneamento
O desenho e cálculo de uma rede de saneamento podem ser efetuados no programa através da seguinte sequência de introdução e saída de dados:
- Criação de obra nova (desde "Arquivo", "Novo").
- (Opcional) Vinculação ao BIMserver.center e importação de dados topográficos do modelo BIM.
- Configuração dos dados gerais da instalação (no assistente de criação de uma obra nova ou desde "Dados gerais", "Editar dados gerais da obra"), incluindo a definição de materiais e terrenos.

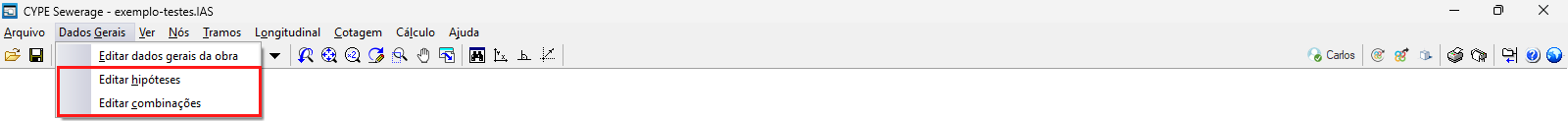

- Definição de hipóteses e combinações (desde "Dados gerais", "Editar hipóteses"; e desde "Dados gerais", "Editar combinações").
- (Opcional) Importação de máscaras DXF-DWG/DWF ou imagens (desde "Editar máscaras").

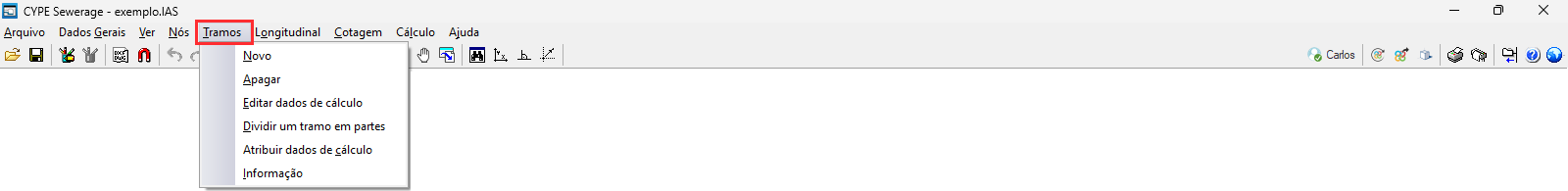

- Introdução de nós (desde "Nós", "Novo").

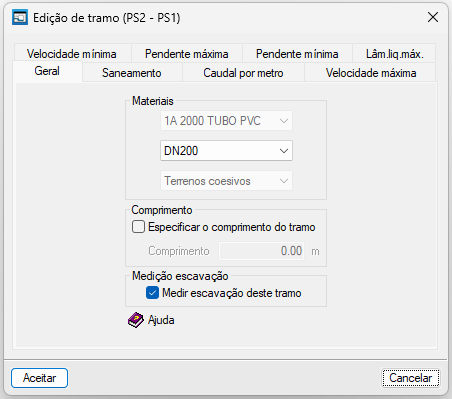

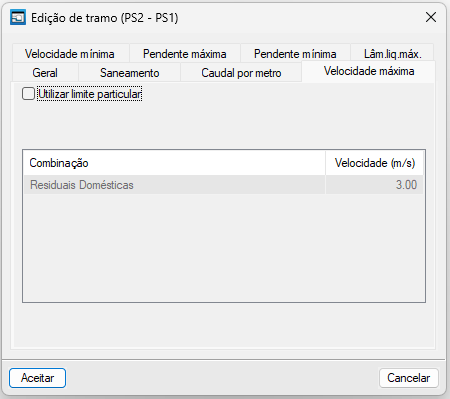

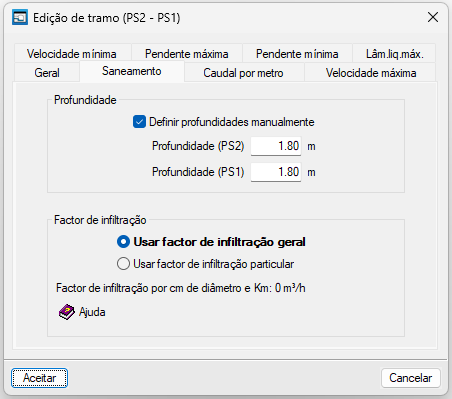

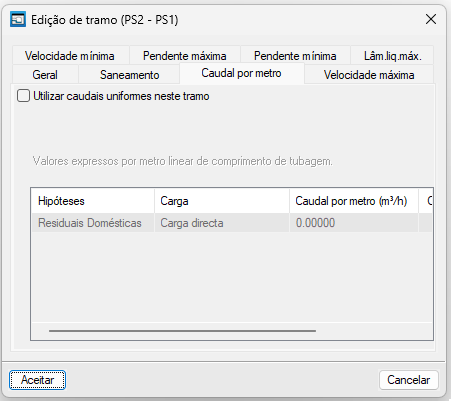

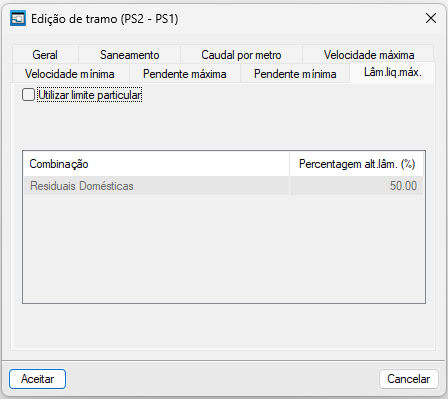

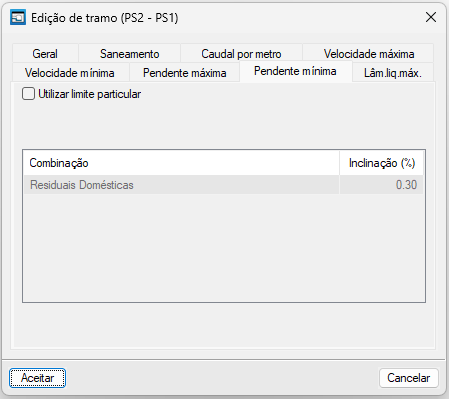

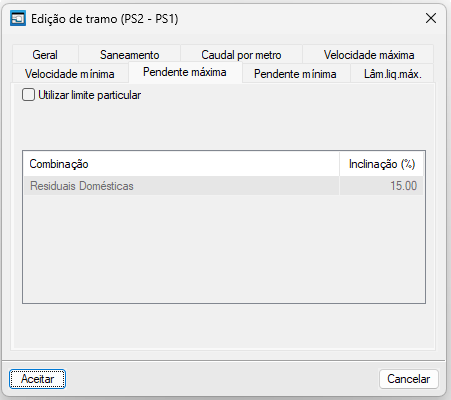

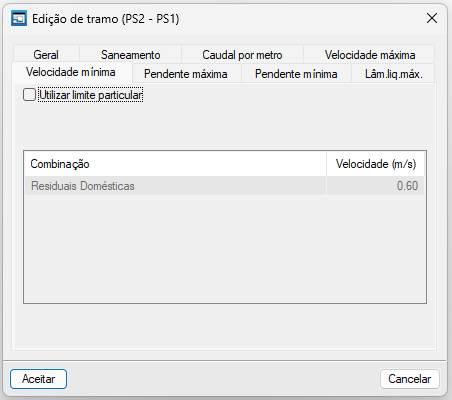

- Introdução de tramos entre nós (desde "Tramos", "Novo").
- (Opcional) Revisão e/ou ajuste de cotas nos perfis longitudinais (desde "Longitudinal", "Modificar cotas no perfil").
- Cálculo e/ou dimensionamento da instalação (desde "Cálculo", "Calcular/Dimensionar").

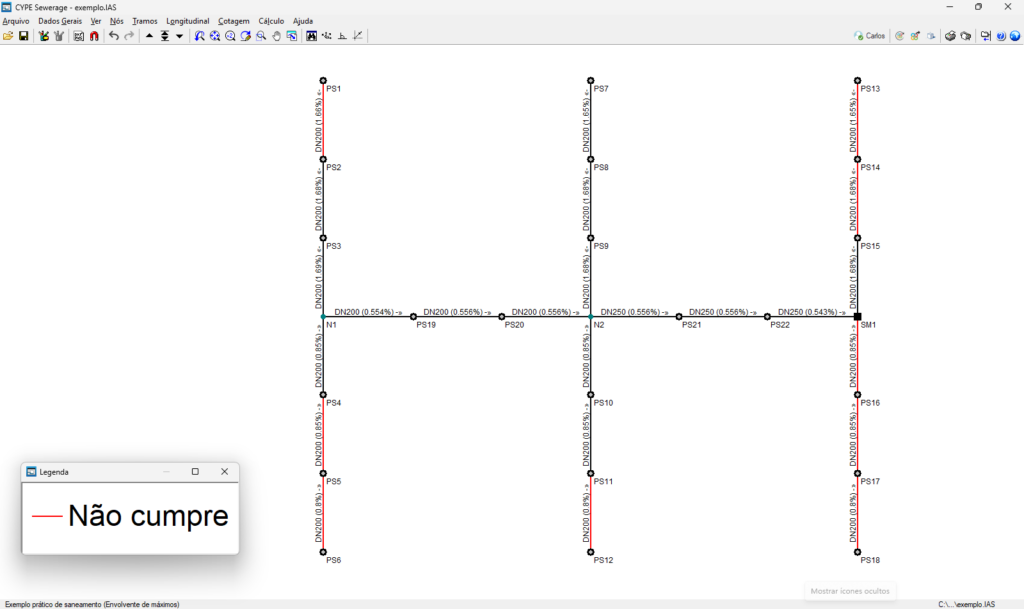

- Revisão do estado de cumprimento das verificações efetuadas (desde as opções "Seguinte combinação/Selecionar combinação/Anterior combinação") e dos resultados de cálculo (desde "Nós", "Informação"; e desde "Tramos", "Informação").
- Impressão de listagens e desenhos da obra (desde "Arquivo", "Listagens/Desenhos").
- (Opcional) Exportação para o BIMserver.center (desde "BIMserver.center", "Partilhar").
Exemplos de redes de saneamento
A seguir, é apresentado um exemplo de uma rede de saneamento que pode ser desenvolvida no programa, indicando a disposição dos elementos e as opções que permitem a sua introdução no modelo:
Rede mista de saneamento para uma urbanização de moradias
- Ponto de descarga final ou caixa interceptora (desde "Nós", "Novo").
- Caixas de visita com descarga (desde "Nós", "Novo").
- Tramos (desde "Tramos", "Novo").
Neste caso, define-se uma hipótese para a drenagem de águas residuais e outra para a drenagem de águas pluviais.

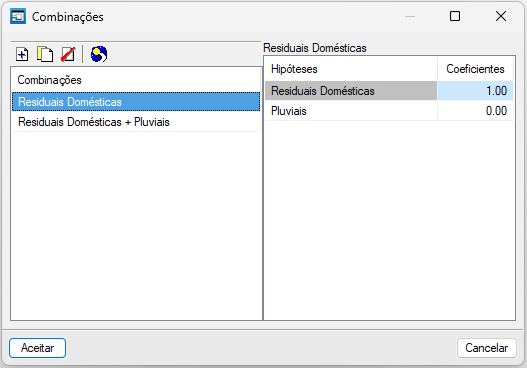

Além disso, são definidas as seguintes combinações com a percentagem indicada de contribuições em cada hipótese:
- Primeira combinação: 100 % águas residuais
- Segunda combinação: 100 % águas residuais, 100 % águas pluviais
Criação de uma nova obra, vinculação a um projeto e importação de dados

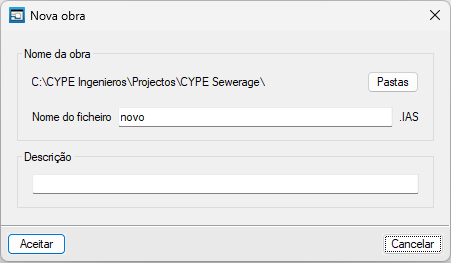

Ao iniciar a aplicação e premir em “Novo”, é apresentada a possibilidade de criar uma “Nova obra”. Após indicar o “Nome do ficheiro” e a sua “Descrição”, a obra pode ser integrada num projeto já existente no BIMserver.center.

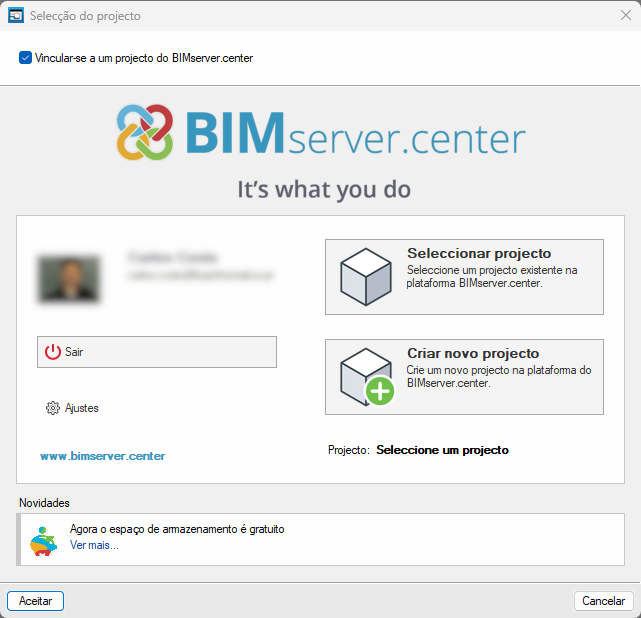

Isto é realizado na janela “Seleção de projeto”, que apresenta as seguintes opções:
- No lado esquerdo, pode iniciar sessão com uma conta BIMserver.center.
- Na parte direita encontra-se a opção “Selecionar projeto” para escolher um projeto existente. Também é permitido “Criar um novo projeto”. Nesse caso, o projeto criado ficará visível no BIMserver.center a partir desse momento.
- Existe a opção de iniciar o projeto sem estar vinculado à plataforma BIMserver.center. Para isso, basta desmarcar a caixa “Vincular-se a um projeto do BIMserver.center”, localizado na parte superior esquerda.
Importação de modelos BIM

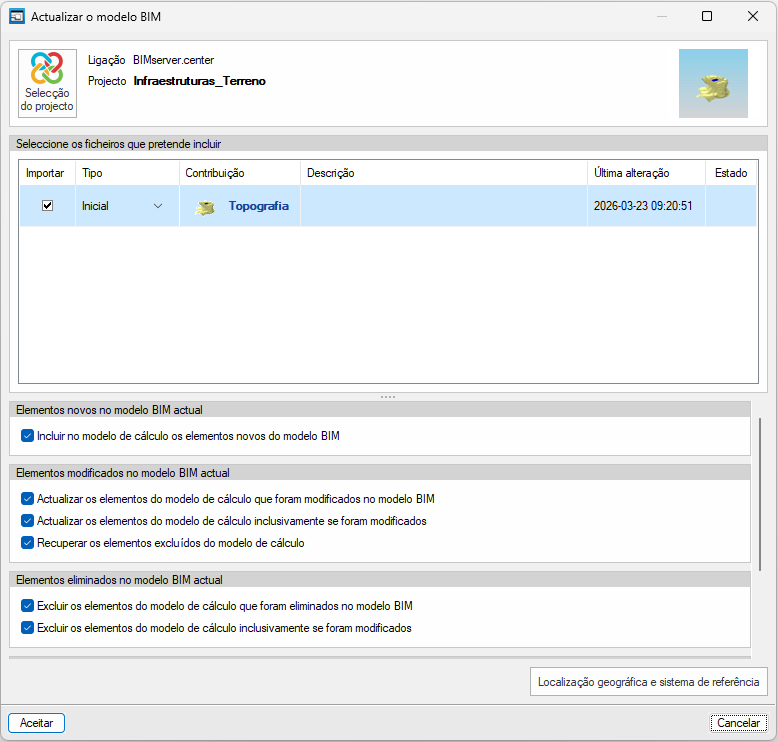

Ao criar uma nova obra, se tiver sido selecionado um projeto alojado na plataforma BIMserver.center a partir de “Selecionar projeto”, aparecerá a janela “Importação de modelos BIM”, que mostra os ficheiros contidos nesse projeto em formato IFC.

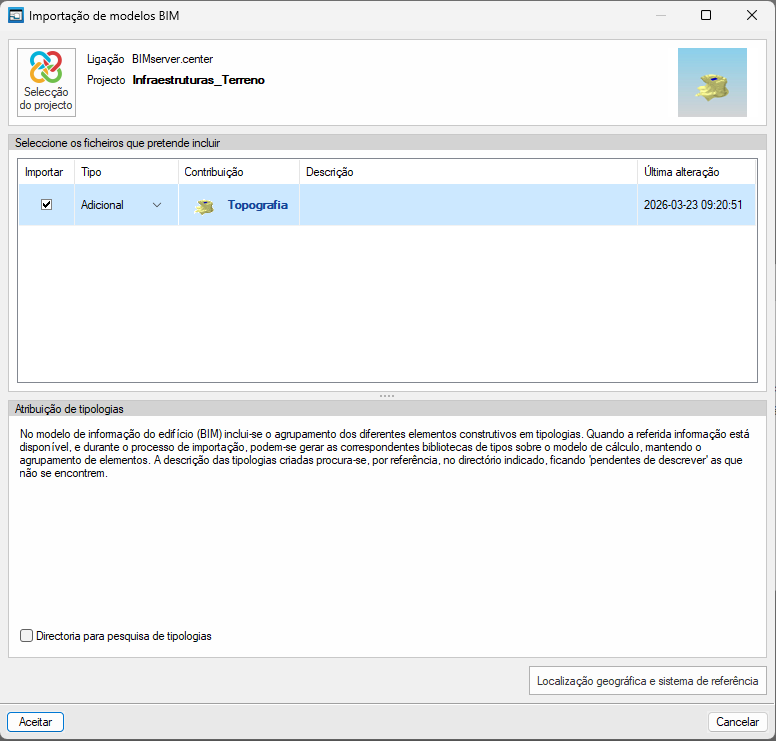

Para incluir a informação de um determinado ficheiro do projeto, ative a caixa “Importar” e aceite.
Configuração dos dados gerais da instalação

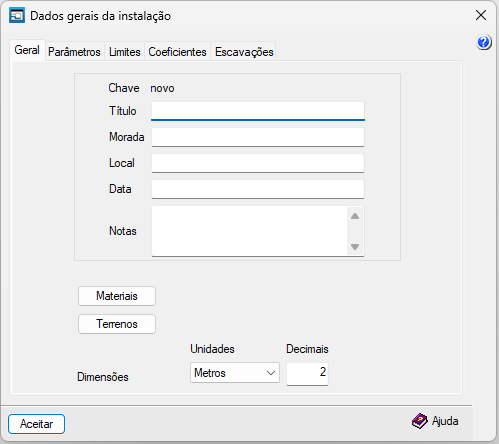

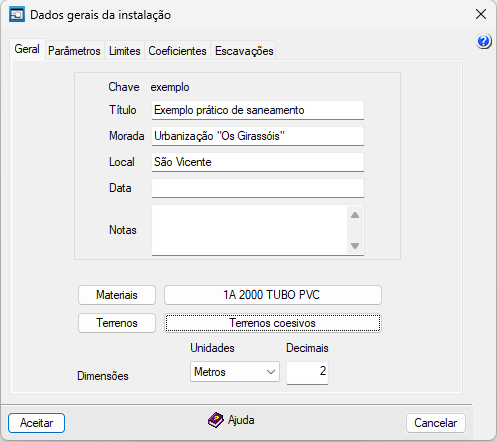

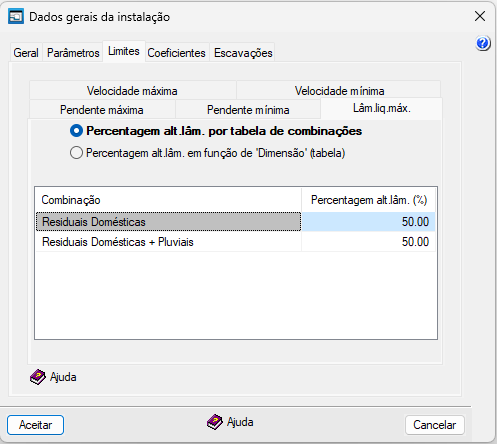

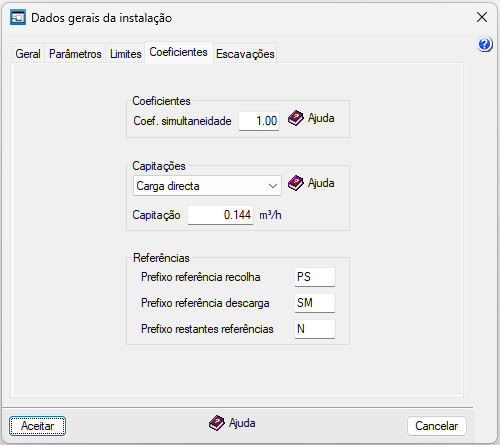

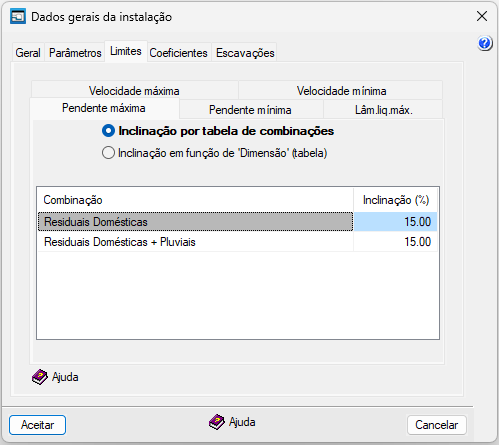

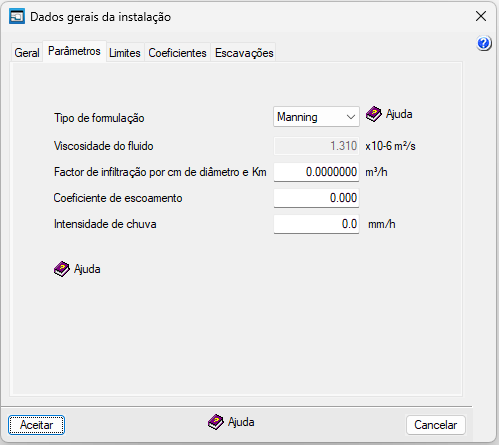

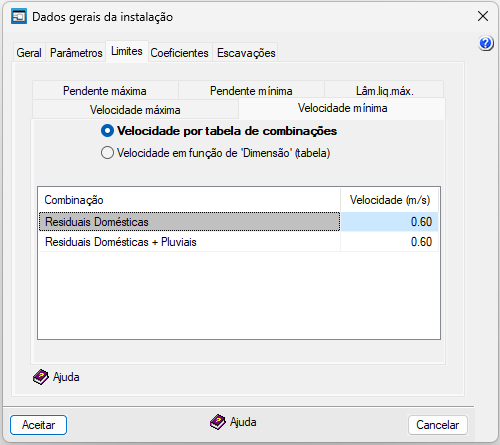

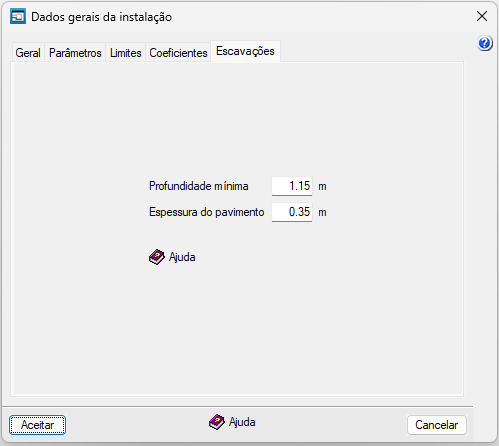

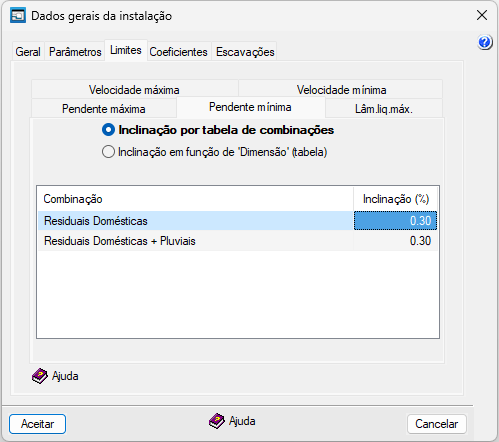

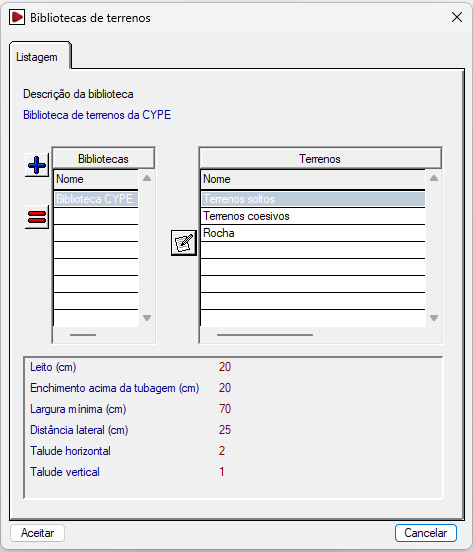

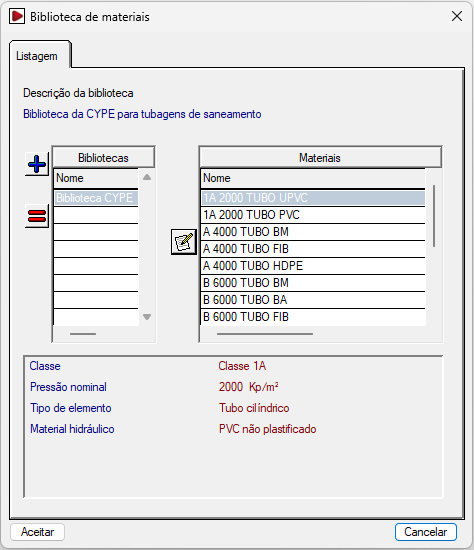

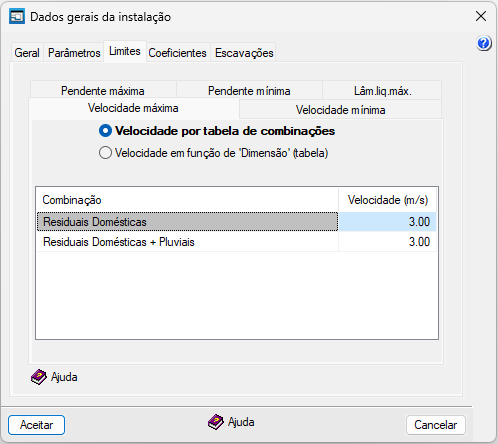

No processo de criação de uma nova obra, o programa abre a janela “Dados gerais da instalação” para garantir a sua introdução, incluindo a definição de materiais e terrenos.

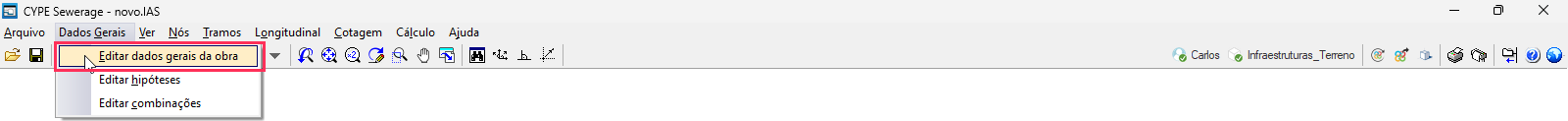

A qualquer momento, é possível voltar a aceder à configuração destes dados a partir da opção “Editar dados gerais da obra” no menu “Dados gerais” na parte superior.
Depois de aceitar esta janela, acede-se à interface geral do programa.
Resultados da importação

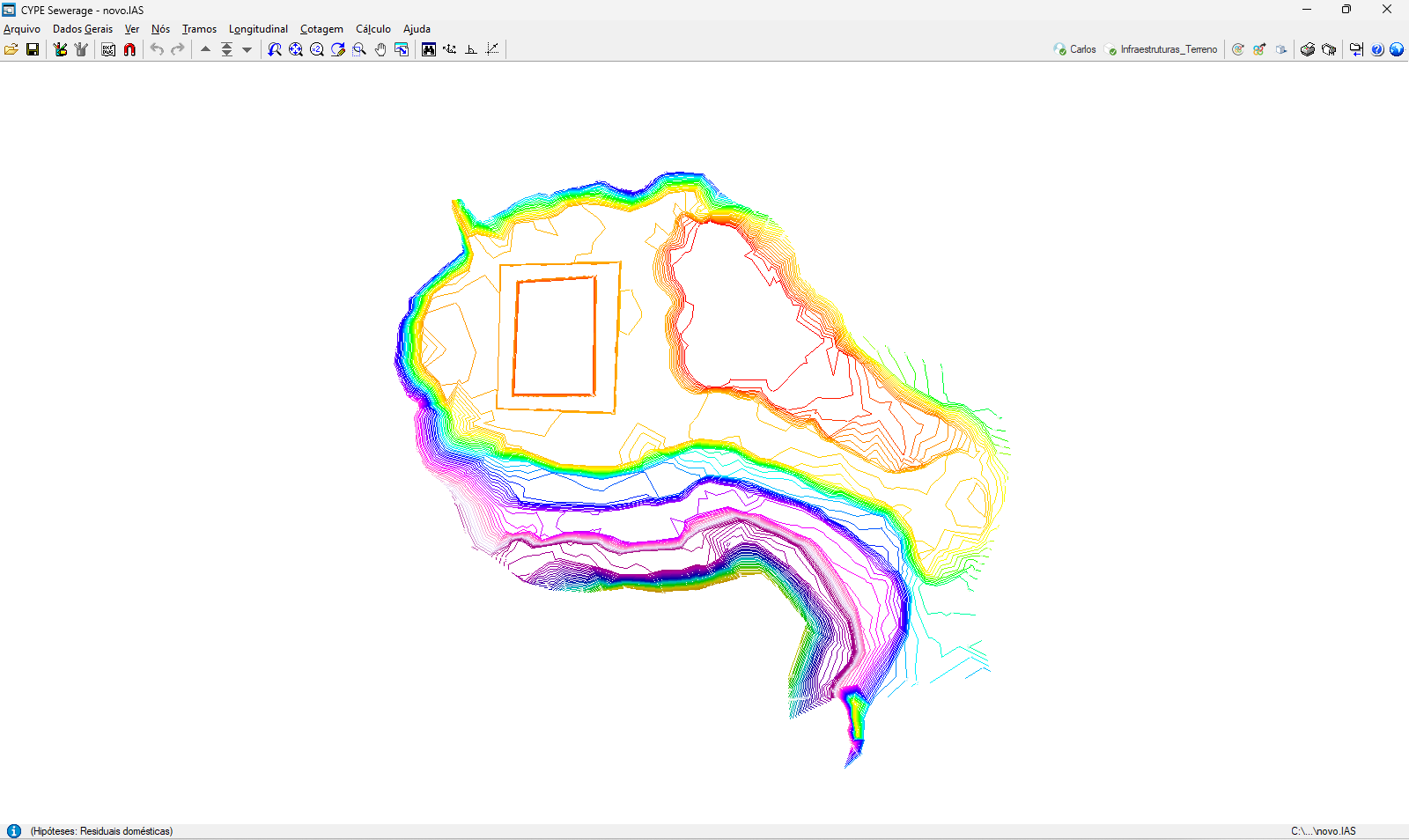

Se tiver importado um IFC com a informação do terreno com as características adequadas no processo de criação de uma nova obra, o programa irá representá-lo mostrando as curvas de nível no ecrã (a sua visualização pode ser controlada a partir da opção "Mostrar/ocultar as linhas do perfil topográfico" do menu "Ver"). Ao introduzir nós, o programa irá recolher os dados da cota do terreno onde se situam.
Além disso, na vista 3D serão visualizados os modelos incluídos no projeto BIM e importados para a obra.
Saída de resultados
Consulta de resultados no ecrã

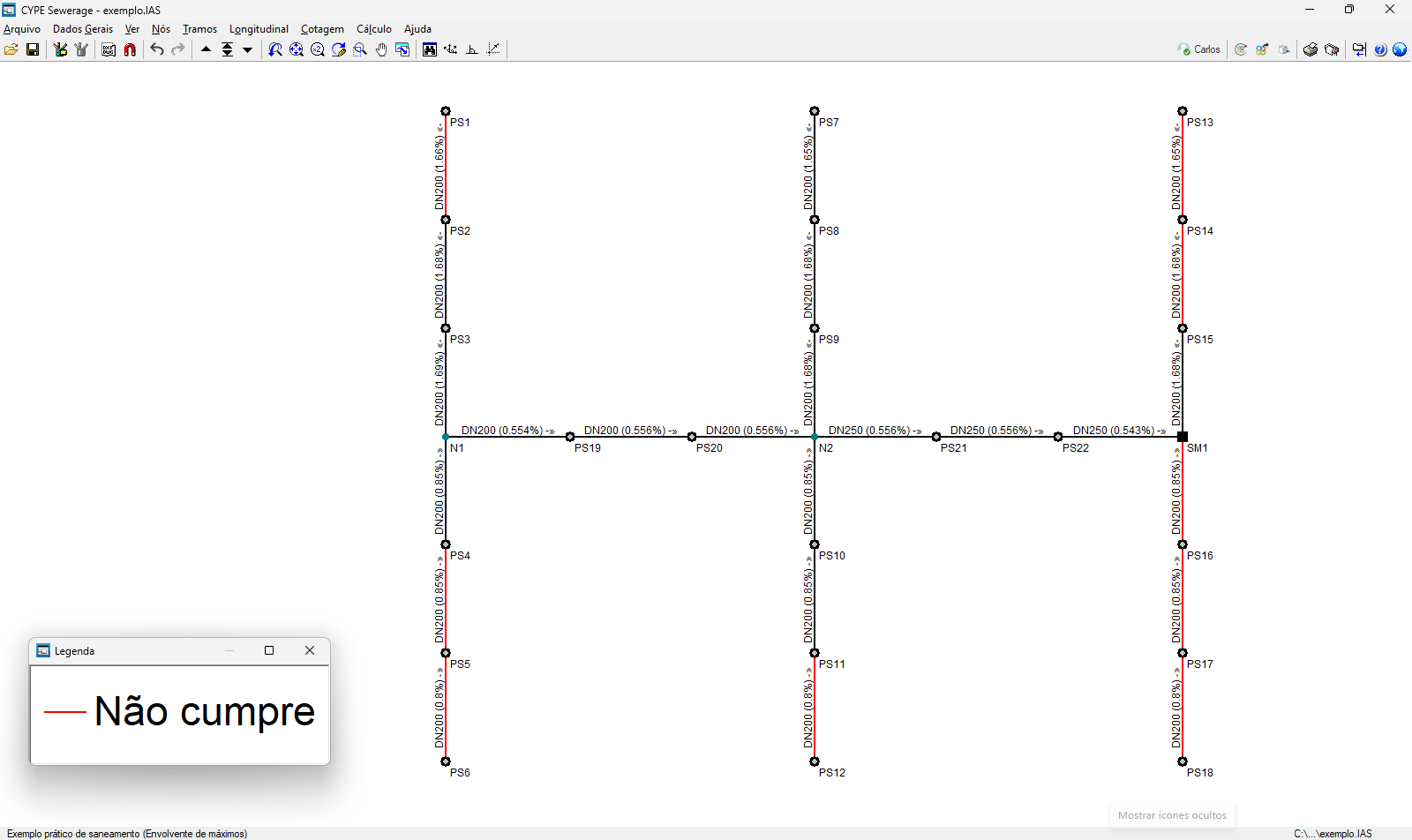

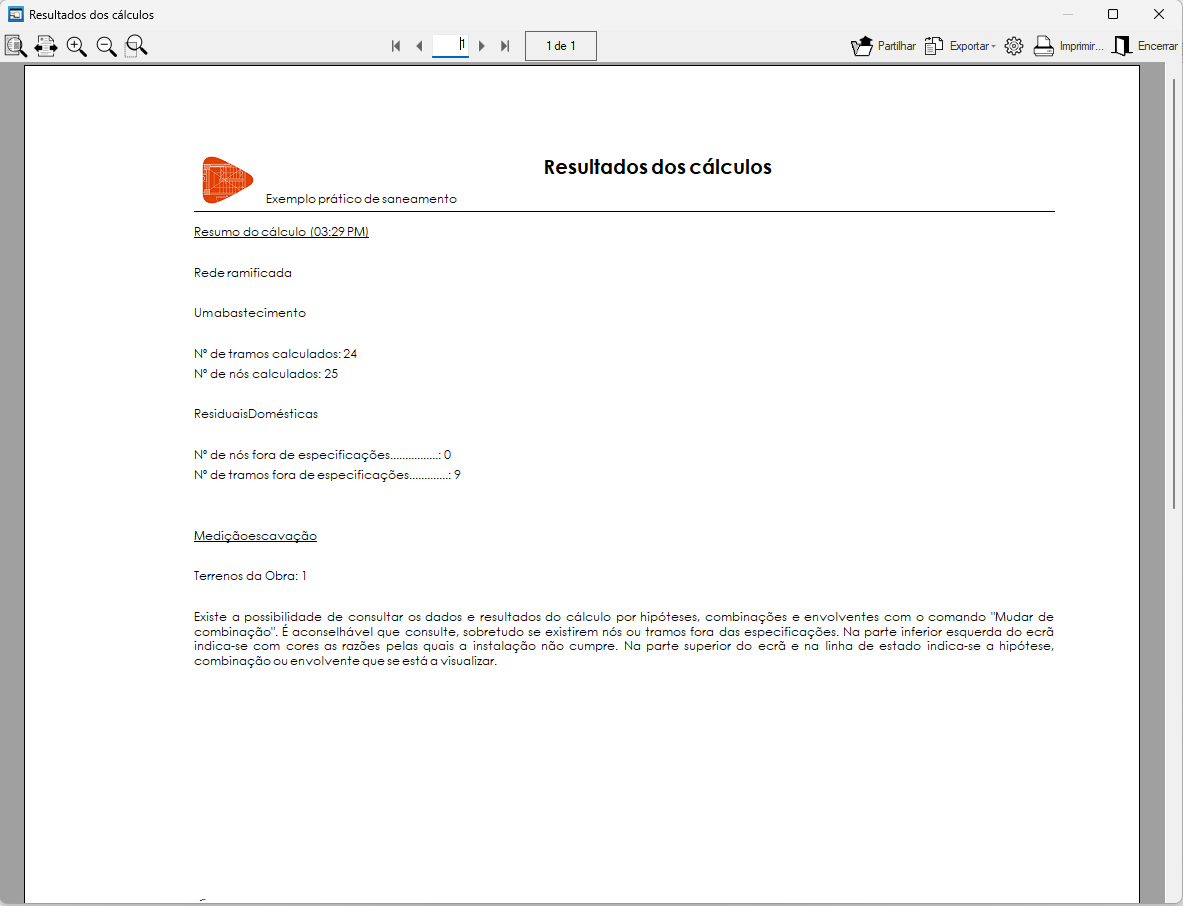

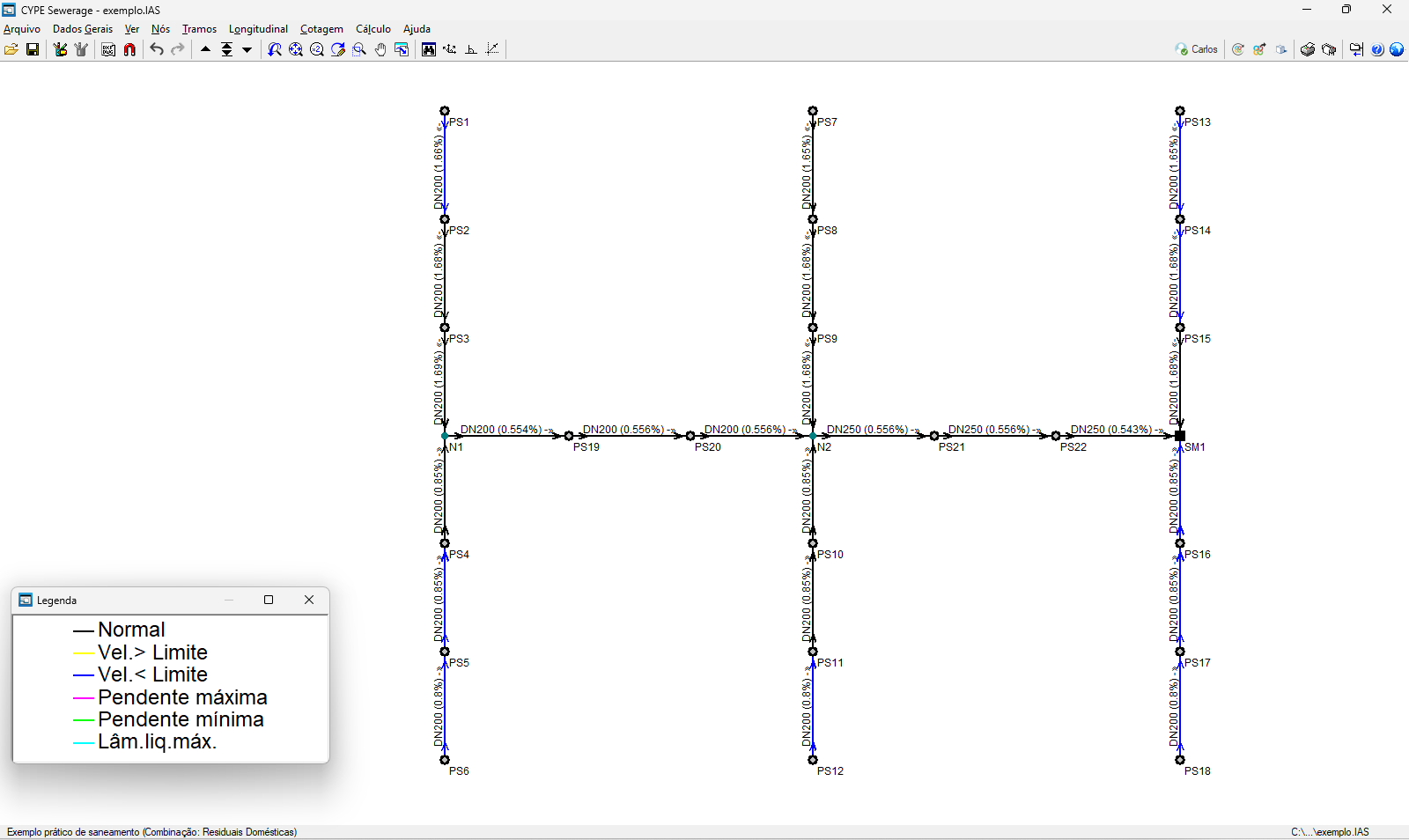

Após realizar o cálculo, o programa mostra os resultados no ecrã ao selecionar um elemento da instalação através de "Nós", "Informação" ou através de "Tramos", "Informação".
Isso inclui os dados de cálculo dos nós e os dados de cálculo dos tramos, com resultados por hipóteses, combinações ou envolventes.
Listagens
O programa permite imprimir diretamente as listagens ou gerar ficheiros em formato HTML, PDF, TXT, RTF ou DOCX.
As listagens são obtidas através da opção "Listagens" do menu "Arquivo" ou na parte direita da barra de ferramentas na parte superior.
As listagens disponíveis são as seguintes:
- Memória de cálculo
Permite imprimir a listagem geral da instalação. Inclui os seguintes pontos, que podem ser ativados ou desativados:- Descrição da rede de saneamento (opcional)

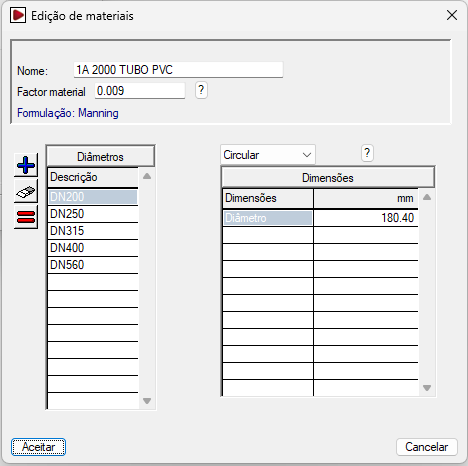

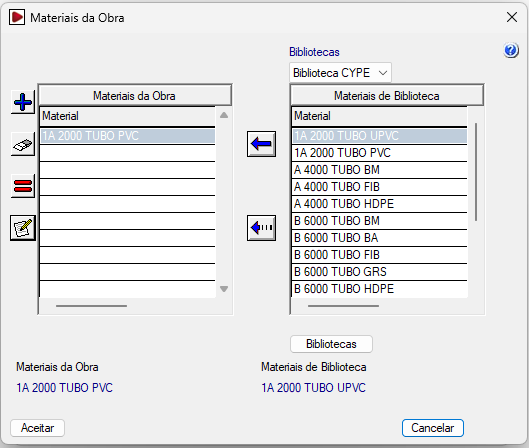

- Descrição dos materiais utilizados (opcional)

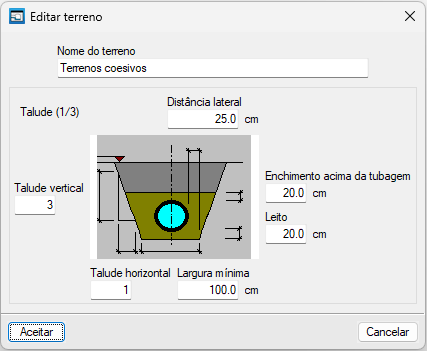

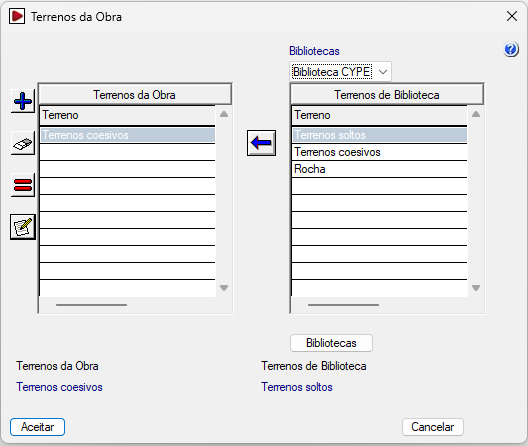

- Descrição de terrenos (opcional)
- Formulação (opcional)
- Combinações (opcional)
- Listagem de nós (opcional)
- Listagem de tramos (opcional)
- Envolvente (opcional)
- Medição (opcional)
- Medição escavação (opcional)
- Resultados em nós
Permite imprimir a listagem de resultados nos nós. Inclui as seguintes informações, que podem ser ativadas ou desativadas:- Numeração de nós (opcional)
- Coordenadas (opcional)
- Eliminar nós de transição (opcional)
- Cota (opcional)
- Profundidade (opcional)
- Caudal recebido (opcional)
- Caudal recebido simultâneo (opcional)
- Comentários (opcional)

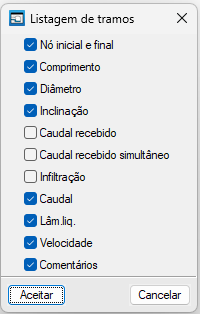

- Resultados nos tramos
Permite imprimir a listagem de resultados nos tramos. Inclui as seguintes informações, que podem ser ativadas ou desativadas:- Nó inicial e final (opcional)
- Comprimento (opcional)
- Diâmetro (opcional)
- Inclinação (opcional)
- Caudal recebido (opcional)
- Caudal recebido simultâneo (opcional)
- Infiltração (opcional)
- Caudal (opcional)
- Lâmina líquida (opcional)
- Velocidade (opcional)
- Comentários (opcional)
Desenhos
O programa permite imprimir os desenhos da obra em qualquer periférico gráfico configurado no computador ou criar ficheiros nos formatos DWG, DXF ou PDF.
Os desenhos são obtidos através da opção “Desenhos” no menu “Arquivo” ou na parte direita da barra de ferramentas na parte superior.
Os desenhos disponíveis são os seguintes:
Desenho de infra-estruturas
Mostra o desenho da instalação.

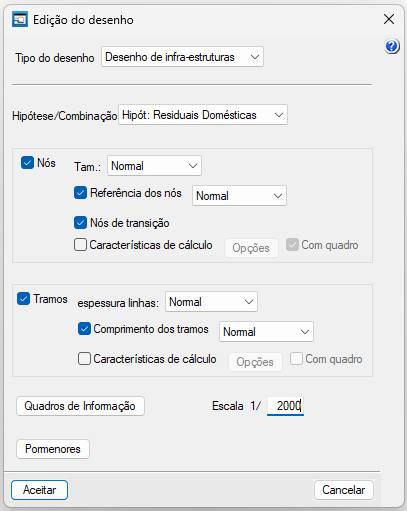

A edição do desenho das instalações permite as seguintes opções:
- Hipóteses/Combinação
Permite selecionar a hipótese, combinação, envolvente ou oscilação cujos dados se deseja mostrar no desenho. - Nós (opcional)
Permite mostrar as informações de entrada e os resultados de cálculo dos nós:- Tamanho
- Referência dos nós (opcional)
- Nós de transição (opcional)
- Características de cálculo (opcional)
- Opções: Caudal, Profundidade, Cota rasante, Cota terreno
- Tramos (opcional)
Permite mostrar as informações de entrada e os resultados do cálculo dos tramos:- Espessura de linhas
- Comprimento dos tramos (opcional)
- Características de cálculo (opcional)
- Opções: Dimensão, Material, Caudal, Lâmina líquida, Velocidade
- Quadros de informação
- Quadro de informação geral (opcional)
- Quadro de informação de medições (opcional)
- Quadro de informação de escavações (opcional)
- Escala
- Pormenores

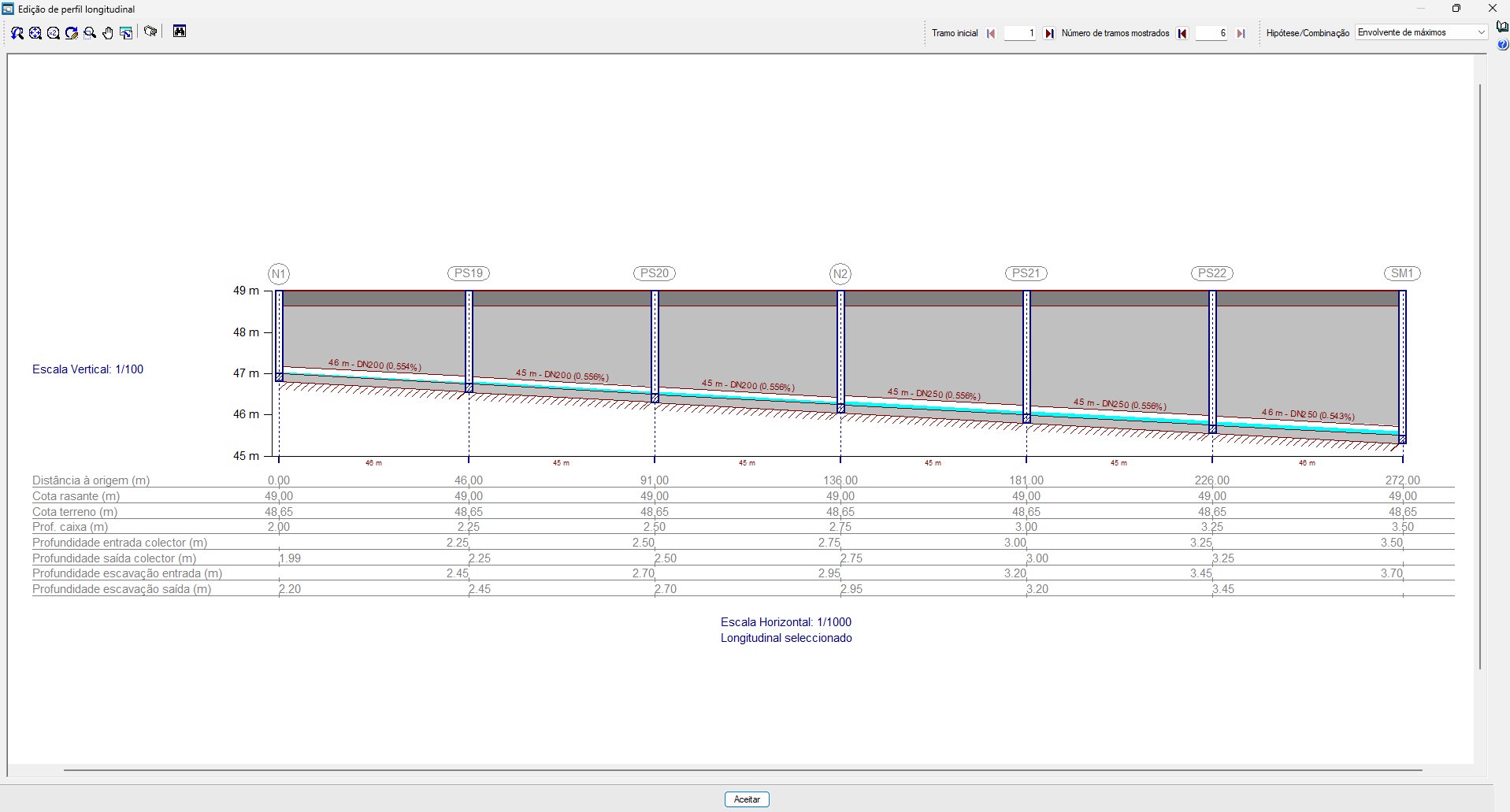

Cortes longitudinais
Mostra os perfis longitudinais da instalação.

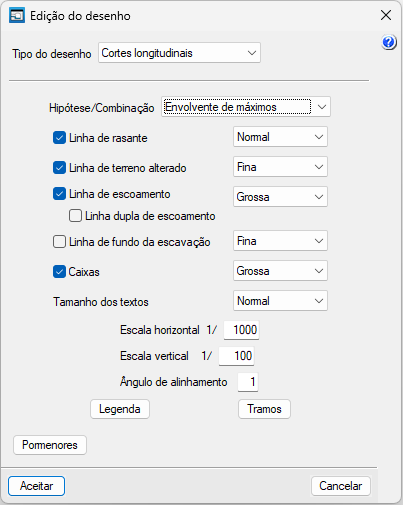

A edição do desenho dos perfis longitudinais permite as seguintes opções:
- Hipótese/Combinação
Permite selecionar a hipótese, combinação, envolvente ou oscilação cujos dados se deseja mostrar no desenho. - Configuração de espessura de linhas:
- Linha de rasante (opcional)
- Linha de terreno alterado (opcional)
- Linha de escoamento (opcional)
- Linha dupla de escoamento (opcional)
- Linha de fundo de escavação (opcional)
- Caixas (opcional)
- Tamanho dos textos
- Escala horizontal
- Escala vertical
- Ângulo de alinhamento
- Legenda
Permite editar os dados a visualizar na legenda informativa disposta sob cada perfil longitudinal. - Tramos
Permite editar os dados a visualizar sobre cada tramo do perfil longitudinal. - Pormenores
Arquivo em formato GLTF compatível com BIMserver.center
Se a obra estiver vinculada a um projeto do BIMserver.center, ao realizar uma exportação para a plataforma, é gerado um modelo 3D no formato GLTF para a integração do modelo da instalação no projeto, permitindo a sua visualização:
- na plataforma online;
- na aplicação do BIMserver.center para iOS e Android;
- na realidade virtual e na realidade aumentada;
- em outros programas da CYPE.
Integração à plataforma BIMserver.center
Vale lembrar que para trabalhar no BIMserver.center o usuário pode se registrar gratuitamente na plataforma e criar um perfil. Junto com a instalação e execução de cada aplicativo conectado à plataforma, será instalado e executado o BIMserver.center Sync, que se encarrega de manter atualizados os arquivos dos projetos desenvolvidos colaborativamente no BIMserver.center.
Vários programas da CYPE estão conectados com a plataforma BIMserver.center e possibilitam o trabalho multicolaborativo através compartilhamento de arquivos arquivos em formatos baseados em estândares abertos.
