Introdução
O Open BIM Switchboard é um programa que permite projetar os invólucros utilizados na instalação elétrica, tais como armários, quadros elétricos e caixas de comando e proteção.
Ao começar a trabalhar com o Open BIM Switchboard é possível vincular-se a um modelo BIM previamente criado. O programa permite assim importar a informação da instalação elétrica calculada noutras ferramentas, tais como os quadros gerais e quadros parciais existentes, juntamente com a sua aparelhagem, incluindo barramentos e linhas ponte. Além disso, importa a visualização da geometria do edifício, caso esta exista nesse modelo.
Em qualquer caso, o Open BIM Switchboard também permite projetar os invólucros a partir do zero, sem necessidade de que no modelo BIM exista informação geométrica do edifício, da instalação ou da aparelhagem calculada.

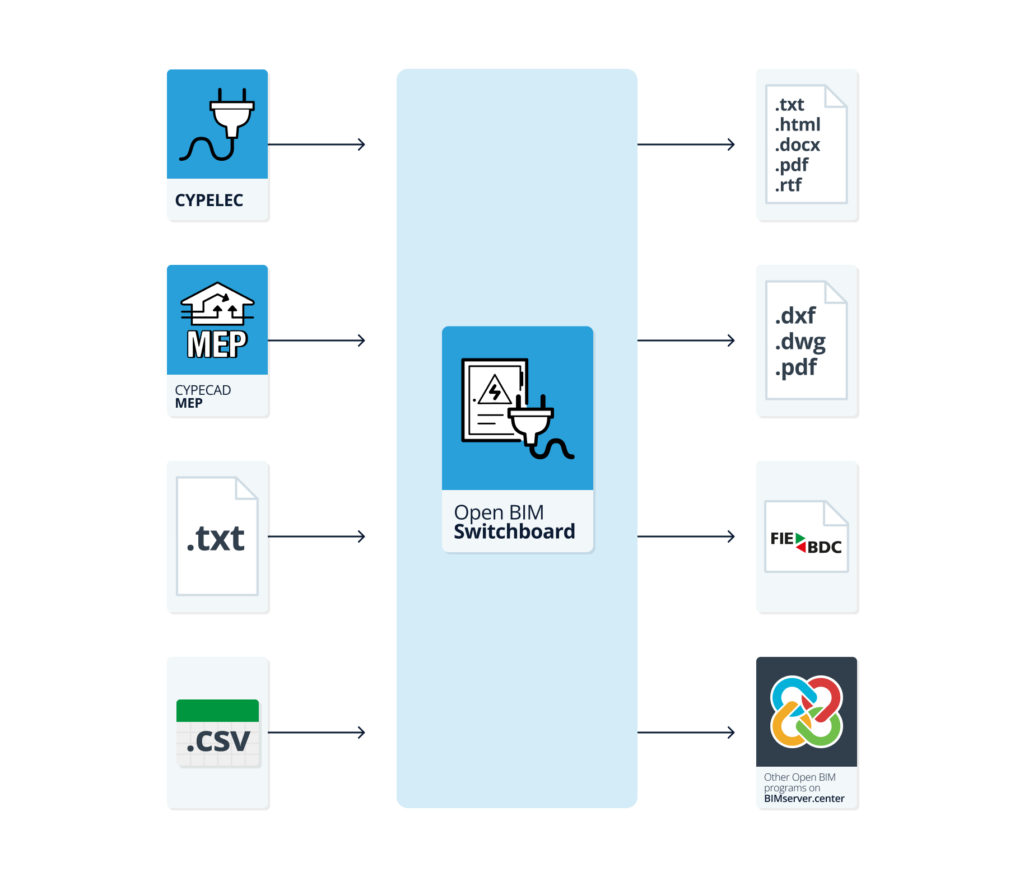

Fluxos de trabalho compatíveis com o programa
O Open BIM Switchboard, por ser uma ferramenta Open BIM e estar conectada à plataforma BIMserver.center, oferece diferentes opções de trabalho.
Introdução de dados
Modelação livre
- Modelação livre do quadro elétrico através da introdução manual dos elementos que o compõem no Open BIM Switchboard.
Importação de dados
Se se vincular a obra do Open BIM Switchboard a um projeto BIM da plataforma BIMserver.center, é possível importar os quadros gerais e quadros parciais elétricos da instalação, juntamente com a aparelhagem de cada um deles, incluindo a definição de barramentos e linhas de ponte a partir da informação lida do modelo BIM. Uma vez gerados os quadros gerais e quadros parciais, estes podem ser modificados utilizando as ferramentas correspondentes sem qualquer tipo de restrição. Entre as opções disponíveis encontram-se as seguintes:
- Importação da informação de instalações elétricas de baixa tensão concebidas no CYPELEC.
- Importação da informação de instalações eléctricas em baixa tensão concebidas no CYPECAD MEP.
- Importação da informação de instalações elétricas em baixa tensão concebidas nos seguintes programas externos: BTwin, CIEBT e TeKton3D.
Alternativamente, também é possível importar a informação desenvolvida no BTwin ou CIEBT a partir de ficheiros .txt, e em TeKton3D a partir de ficheiros .csv, sem necessidade de se vincular a um projeto do BIMserver.center.
Saída de dados
- Exportação de listagens para os formatos HTML, DOCX, PDF, RTF e TXT.
- Exportação de desenhos para os formatos DXF, DWG e PDF.
- Exportação do orçamento para o formato FIEBDC-3.
- Exportação da informação gerada com o Open BIM Switchboard para a plataforma BIMserver.center. Isto permite que seja visualizada pelos participantes autorizados do projeto.
Ambiente de trabalho
A interface do Open BIM Switchboard apresenta três separadores com ambientes de trabalho diferenciados: "Quadros", "Montagem" e "Disposição 3D":

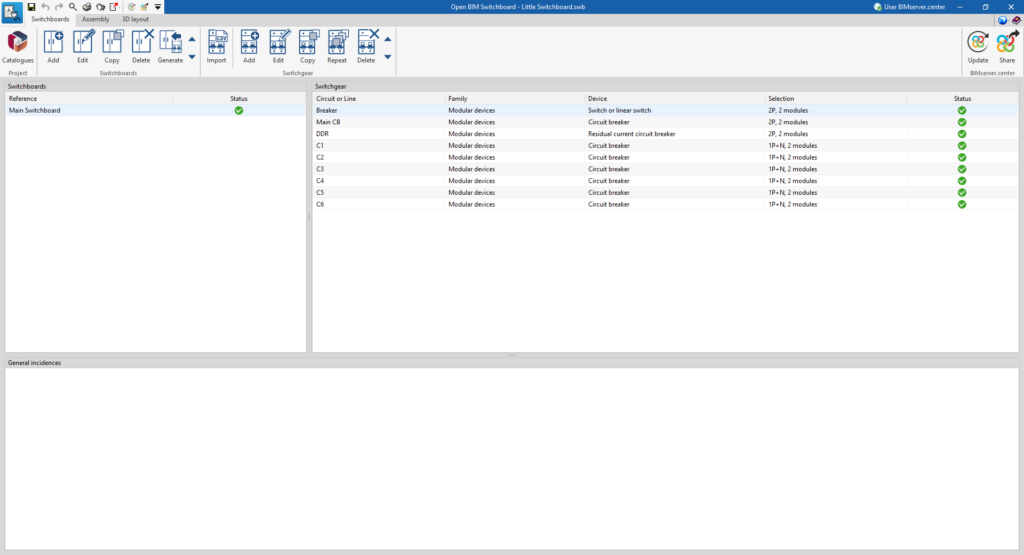

Separador "Quadros"
O separador "Quadros" apresenta um ambiente de trabalho que permite definir os quadros elétricos da instalação contemplados no ficheiro e a aparelhagem associada.
Este separador representa:
- Uma barra de ferramentas superior na qual se encontram as ferramentas para: definir os catálogos e importar o projeto de uma instalação elétrica; introduzir, editar ou gerar os quadros elétricos; e importar, introduzir ou editar a aparelhagem associada a cada quadro.
- À esquerda, um painel que apresenta uma lista com cada um dos quadros definidos.
- À direita, uma lista de dispositivos que descreve a aparelhagem associada ao quadro selecionado à esquerda.
- Na parte inferior, um visualizador das incidências gerais detetadas pelo programa.

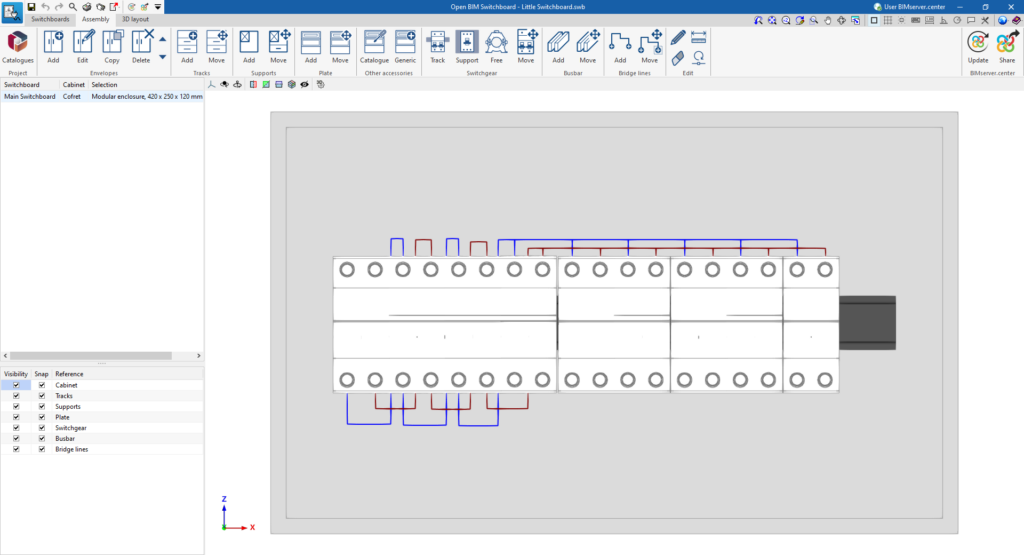

Separador "Montagem"
O separador "Montagem" apresenta um ambiente de trabalho que permite detalhar os dados do invólucro de cada um dos quadros (definidos no separador "Quadros") e dispor elementos como calhas, suportes, placas, aparelhagem, barramento e ligações de ponte no interior dos mesmos.
Este separador apresenta:
- Uma barra de ferramentas superior na qual se encontram as ferramentas para: definir os catálogos do projeto; introduzir ou editar os invólucros; definir as calhas, suportes, placas e outros acessórios; dispor da aparelhagem elétrica do quadro; adicionar ou mover barramentos; introduzir ligações ponte. Além disso, encontram-se também aqui as ferramentas de edição.
- No lado esquerdo, um painel que apresenta uma lista de caixas, indicando o quadro ao qual cada uma está associada, assim como uma ferramenta de gestão de visibilidade e captura dos elementos dispostos na área de trabalho, organizados por categorias.
- À direita, a área de trabalho, onde se visualiza e detalha a caixa selecionada na lista do lado esquerdo.

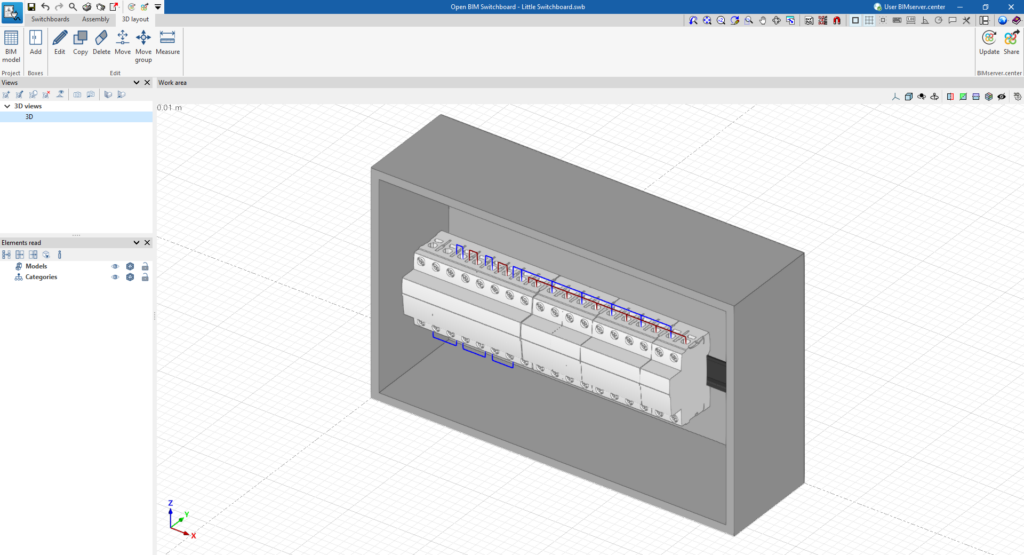

Separador "Disposição 3D"
O separador "Disposição 3D" apresenta um ambiente de trabalho que permite posicionar no espaço as caixas definidas no separadores anteriores.
Este separador apresenta:
- Uma barra de ferramentas superior na qual se encontram as ferramentas para visualizar os elementos dispostos no modelo e as ferramentas para adicionar caixas na área de trabalho. Além disso, aqui também se encontram as ferramentas de edição.
- A área de trabalho, à direita do ecrã, onde se introduzem e visualizam no espaço as caixas associadas aos quadros elétricos.
- No lado esquerdo, vários painéis com ferramentas para definir as vistas do projeto e gerir a visibilidade dos elementos lidos do modelo BIM.
Sequência de introdução e saída de dados para o projeto de quadros eléctricos
Os quadros elétricos de uma instalação eléctrica podem ser projetados no programa através da seguinte sequência de introdução e saída de dados:
- Criação de obra nova (em "Arquivo", "Novo").
- (Opcional) Vinculação ao BIMserver.center e importação de dados do modelo BIM.
- Revisão e/ou definição dos quadros elétricos e da sua aparelhagem associada no separador "Quadros":
- (Opcional) Importação de catálogos de fabricante (em "Projeto", "Catálogos").
- (Opcional) Se os dados do BIMserver.center não tiverem sido importados, importação de dados do projeto da instalação elétrica a partir de ficheiros .txt ou .csv (em "Projeto", "Catálogos").
- Geração automática dos quadros e da aparelhagem (em "Quadros", "Gerar").
- (Opcional) Se os dados do BIMserver.center nem dos ficheiros .txt ou .csv não tiverem sido importados, criação de quadros (opções do grupo "Quadros") e definição da aparelhagem associada a cada quadro (opções do grupo "Aparelhagem") de forma manual.
- Detalhe da montagem dos quadros eléctricos no separador "Montagem":
- (Opcional) Importação de catálogos de fabricante (em "Projeto", "Catálogos").
- Definição de invólucros ou caixas para os quadros (opções do grupo "Invólucros") .
- Introdução de calhas, suportes de caixa moldada, placas frontais e/ou outros acessórios (opções do grupos "Calhas", "Suportes", "Placas" e "Outros acessórios").
- Disposição de aparelhagem no interior do invólucro (opções do grupo "Aparelhagem").
- (Opcional) Inserção de barramentos (opções do grupo "Barramentos").
- (Opcional) Desenho de ligações ponte (opções do grupo "Ligações ponte").
- (Opcional) Disposição tridimensional das caixas no modelo (opções do separador "Disposição 3D").
- Obtenção dos desenhos (em "Arquivo", "Desenhos").
- (Opcional) Obtenção da listagem e do orçamento em formato BC3 (em "Arquivo", "Listagens"/"Exportar").
- (Opcional) Exportação para o BIMserver.center (em "BIMserver.center", "Partilhar").
Exemplos de projetos de quadros eléctricos
A seguir, apresentam-se exemplos de quadros elétricos que podem ser projetados no programa, indicando a disposição dos elementos que os compõem e as opções (no separador "Montagem") que permitem a sua introdução:

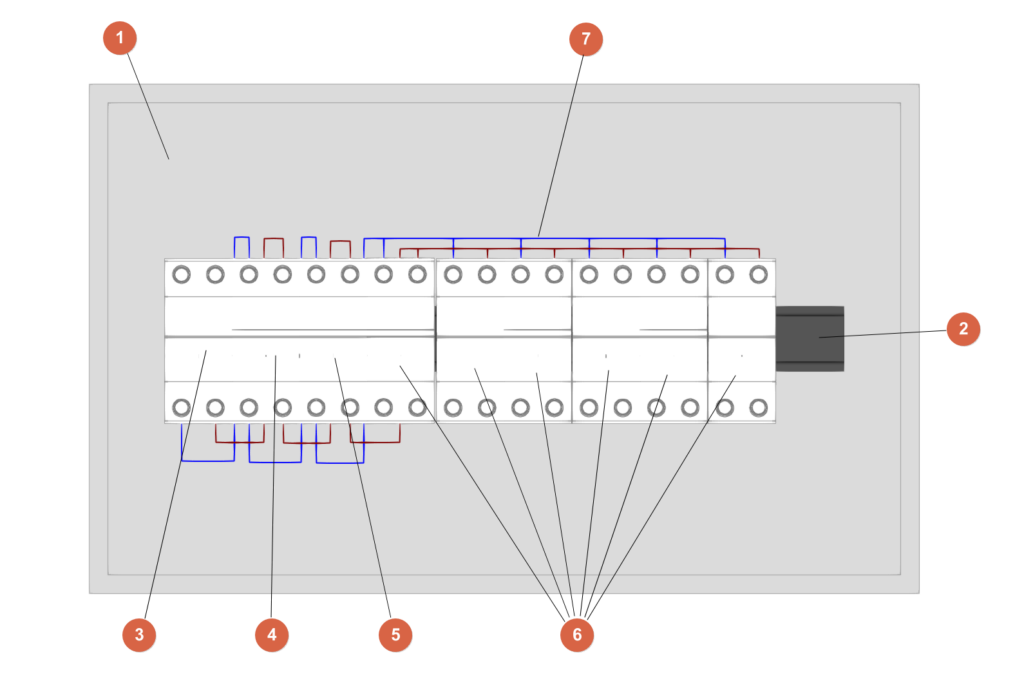

Quadro elétrico doméstico
- Caixa do tipo cofre modular (em "Invólucros", "Adicionar").
- Calha (em "Calhas", "Adicionar").
- Interruptor ou comutador de manobra (em "Aparelhagem", "Calha").
- Interruptor magnetotérmico geral (em "Aparelhagem", "Calha").
- Interruptor diferencial (em "Aparelhagem", "Calha").
- Interruptores magnetotérmicos individuais dos circuitos (em "Aparelhagem", "Calha").
- Linhas de ponte (em "Linhas ponte", "Adicionar").
Quadro principal num edifício industrial
- Caixa do tipo armário configurável (em "Invólucros", "Adicionar").
- Suporte interior de caixa moldada (em "Suportes", "Adicionar").
- Calha (em "Calhas", "Adicionar").
- Interruptor magnetotérmico de proteção industrial em caixa moldada (em "Aparelhagem", "Calha").
- Interruptores diferenciais e magnetotérmicos dos circuitos de tomadas de força (em "Aparelhagem", "Calha").
- Interruptores diferenciais e magnetotérmicos dos circuitos de tomadas de outros usos (em "Aparelhagem", "Calha").
- Interruptor diferencial e interruptores magnetotérmicos dos circuitos de iluminação (em "Aparelhagem", "Calha").
- Interruptores magnetotérmicos das linhas de quadros parciais de armazém e escritório (em "Aparelhagem", "Calha").
- Barramentos (em "Barramentos", "Adicionar").
- Linhas de ponte (em "Linhas ponte", "Adicionar").
- Painel frontal de interruptor de caixa moldada (em "Placas", "Adicionar").
- Painéis frontais modulares (desde "Placas", "Adicionar").
- Painéis frontais cegos (em "Placas", "Adicionar").
Saída de resultados

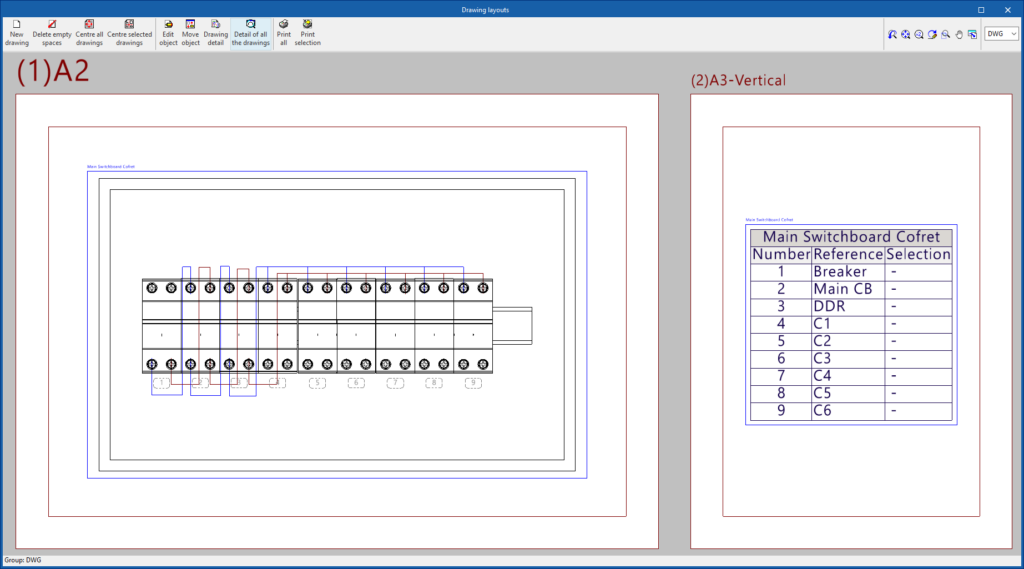

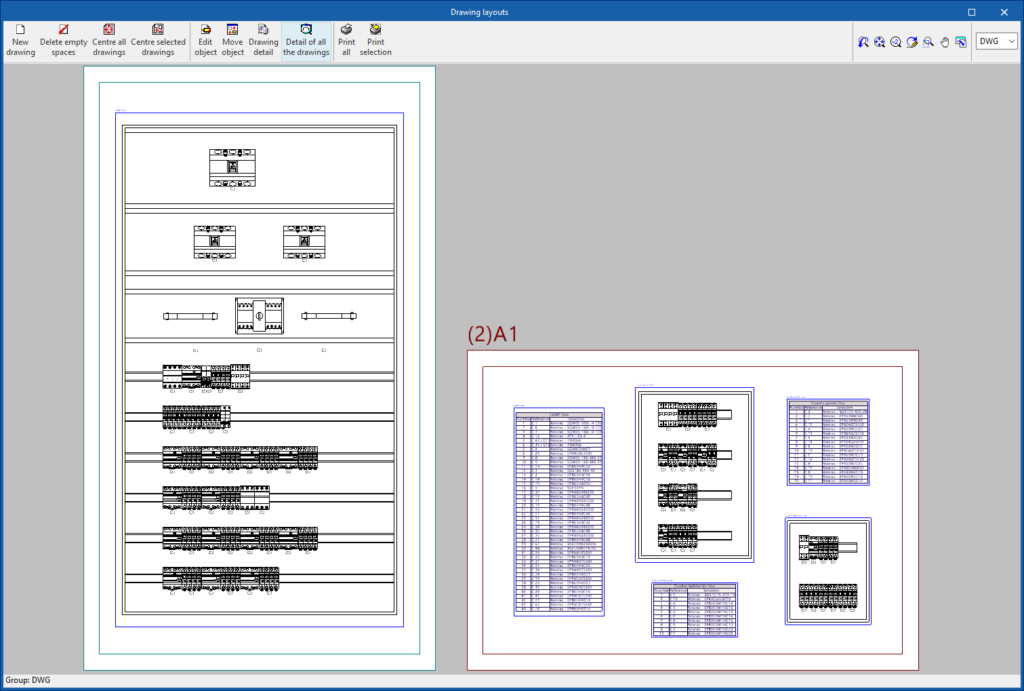

Desenhos no formato DWG, DXF ou PDF
O programa permite imprimir os desenhos dos quadros elétricos definidos em qualquer periférico gráfico configurado no computador, ou criar ficheiros .dwg, .dxf ou .pdf.
A edição do desenho permite configurar os seguintes parâmetros:
- Escala
- Referência
- Configuração do desenho
- Etiquetagem da aparelhagem, com legenda (opcional)
- Com painéis frontais (opcional)
- Representação das ligações ponte (opcional)
- Pormenores
Os desenhos podem ser obtidos através da opção "Desenhos" na parte superior da interface ou através da opção "Desenhos" do menu "Arquivo".
Orçamento no formato BC3 e listagem do orçamento
Se se dispor de informação dos preços dos elementos que compõem os quadros, o programa permite obter os seguintes documentos:
- Exportação do orçamento em formato FIEBDC-3 (BC3) (através da opção "Exportar" na parte superior da interface do menu "Arquivo").
- Listagem do orçamento em formato em formato HTML, PDF, TXT, RTF ou DOCX (através da opção "Listagens" na parte superior da interface do menu "Arquivo").
Arquivo .gltf compatível com o BIMserver.center
Ao realizar uma exportação do projeto para a plataforma BIMserver.center, é exportado automaticamente um modelo 3D em formato GLTF para a integração do modelo da instalação no projeto Open BIM, permitindo a sua visualização:
- na plataforma online;
- na aplicação BIMserver.center para iOS e Android;
- em realidade virtual e em realidade aumentada;
- noutros programas da CYPE.
Integração à plataforma BIMserver.center
Vale lembrar que para trabalhar no BIMserver.center o usuário pode se registrar gratuitamente na plataforma e criar um perfil. Junto com a instalação e execução de cada aplicativo conectado à plataforma, será instalado e executado o BIMserver.center Sync, que se encarrega de manter atualizados os arquivos dos projetos desenvolvidos colaborativamente no BIMserver.center.
Vários programas da CYPE estão conectados com a plataforma BIMserver.center e possibilitam o trabalho multicolaborativo através compartilhamento de arquivos arquivos em formatos baseados em estândares abertos.
