Geração dos acessórios e das perdas de carga associadas

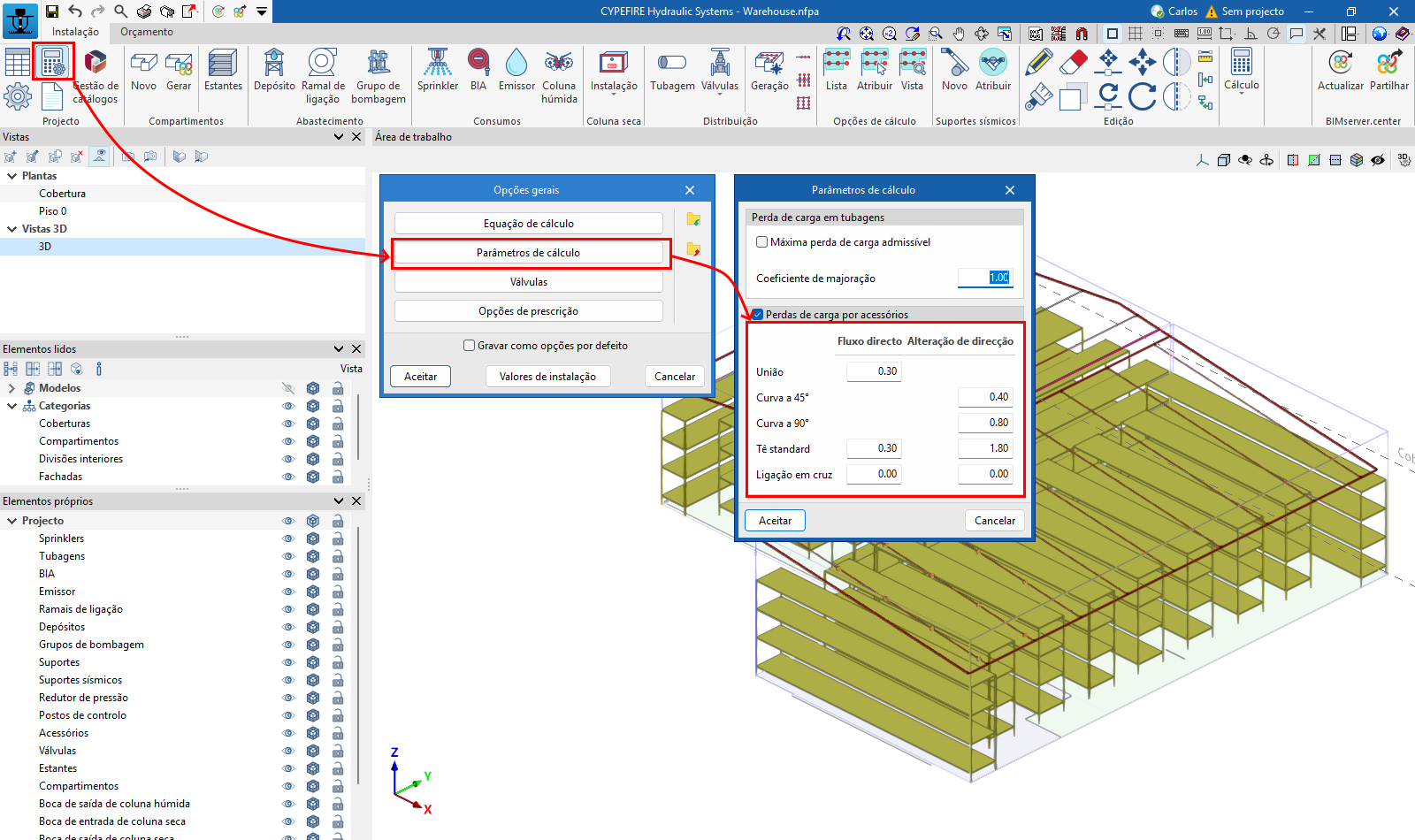

Os acessórios da instalação, tais como as uniões, as curvas, os tês ou as ligações em cruz, são geradas automaticamente no cálculo se a opção "Perdas de carga por acessórios", em "Parâmetros de cálculo", dentro das "Opções gerais" disponíveis no grupo "Projeto" da barra de ferramentas principal do separador "Instalação".

Esta opção também permite configurar o coeficiente de perdas de carga associado aos diferentes tipos de acessórios gerados, tanto no ramal com fluxo direto como no ramal com mudança de direção, si procede.

Edição de perdas de carga nos acessórios

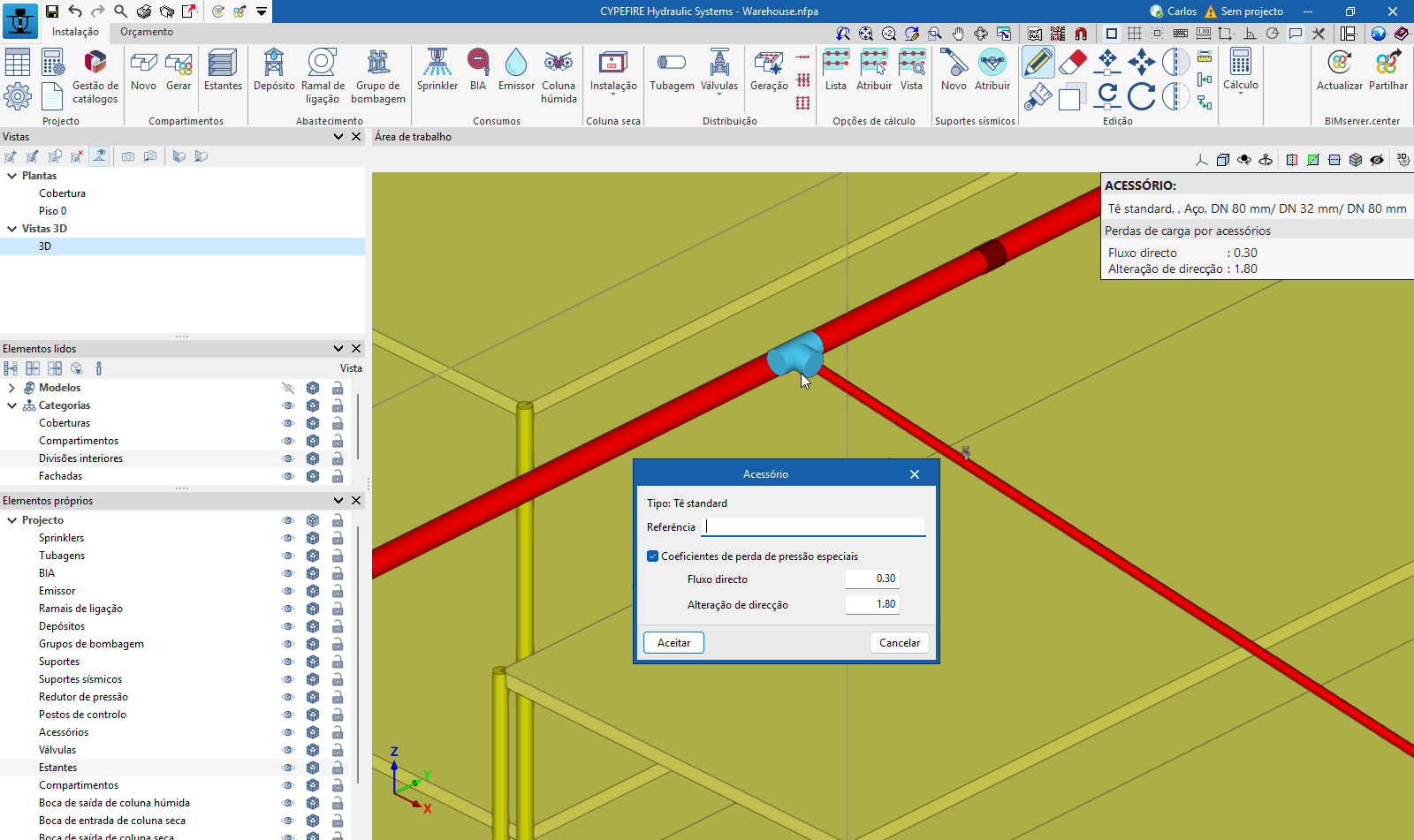

Após a geração automática, é possível editar manualmente cada um dos acessórios utilizando a opção "Editar" do grupo "Edição" da barra de ferramentas principal do separador "Instalação" e clicando no acessório.

Segundo a tipologia, é possível modificar a perda de carga tanto no ramal com fluxo direto como no ramal com mudança de direção. Para isso, é necessário ativar a opção correspondente:

• Tipo
  Tipo de acessório gerado.
• Referência
  Referência do acessório.
• Coeficientes de perda de carga especiais (opcional)
  Permite modificar os coeficientes de perda de carga do acessório.
  • Fluxo direto
    Coeficiente de perda de carga no ramal com fluxo direto.
  • Alteração de direção
    Coeficiente de perda de carga no ramal com mudança de direção.

Os acessórios cuja perda de carga tenha sido modificada terão uma tonalidade mais azul para que possam ser rapidamente identificados na instalação.
