Cálculo, verificações e dimensionamento

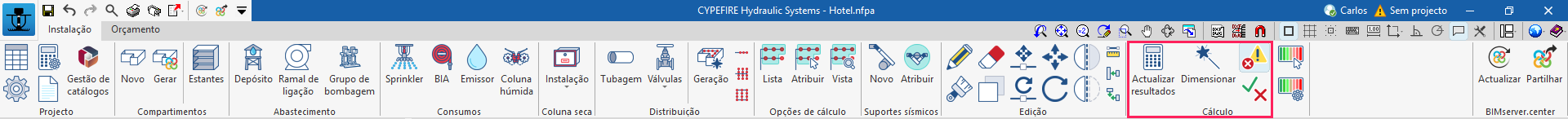

Dentro do separador "Instalação", no grupo "Cálculo" da barra de ferramentas principal, encontram-se as opções para realizar o cálculo, a verificação e o dimensionamento dos elementos do modelo:

O programa utiliza o motor de cálculo EPANET 2 (desenvolvido por Water Supply and Water Resources Division del National Risk Management Research Laboratory) para realizar os cálculos hidráulicos necessários para conceber as redes de sprinklers e Bocas de Incêndio Armadas (BIA). A utilização do EPANET permite obter um resultado de cálculo preciso, válido para cumprir qualquer uma das normas disponíveis na aplicação ou na configuração introduzida manualmente.

Atualizar resultados

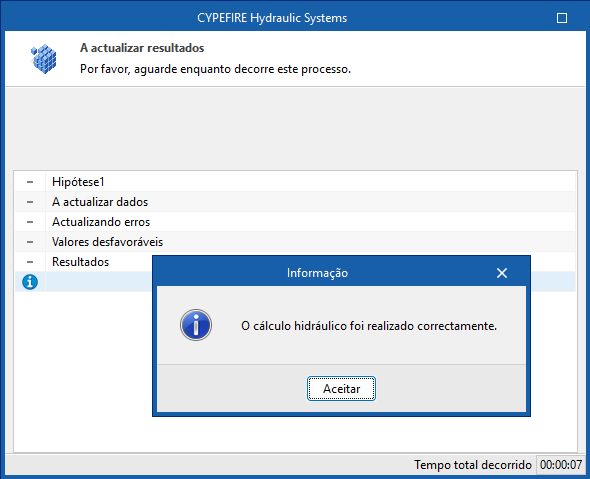

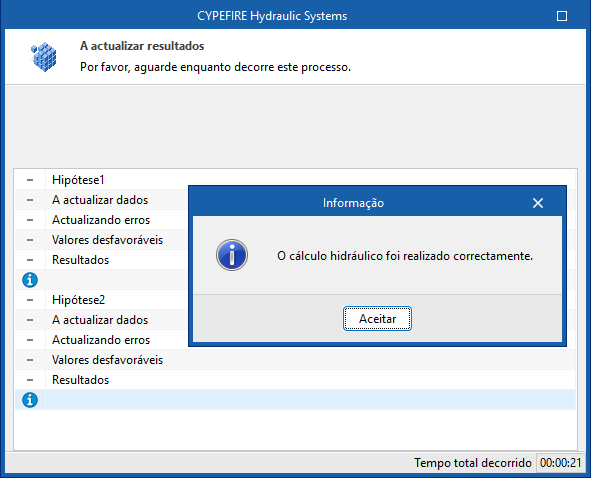

Calcula a instalação introduzida de acordo com as últimas alterações, incluindo todas as hipóteses de cálculo, atualiza os parâmetros calculados nos elementos e verifica se estão dentro dos intervalos permitidos.

O resultado é uma visualização direta com mensagens de erro ou aviso sobre as partes da instalação que apresentam algum problema ou não cumprem alguma verificação, além dos resultados e relatórios disponíveis após o cálculo na secção "Verificações" do painel de edição dos elementos que dispõem o mesmo.

Dimensionar

Permite realizar um dimensionamento da rede de acordo com a hipótese indicada, selecionando automaticamente o diâmetro das tubagens.

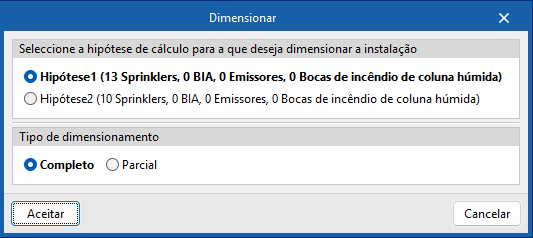

O painel "Dimensionar" apresenta duas opções:

  • Selecionar a hipótese de cálculo para a qual se pretende dimensionar a instalação
    Permite selecionar uma das hipóteses de cálculo definidas para efetuar o seu cálculo. Entre parêntesis é apresentado o número de sprinklers, BIA, emissores e bocas de saída de coluna húmida atribuídos à hipótese.
  • Tipo de dimensionamento
  • Total
    É efetuado um dimensionamento de toda a obra.
  • Parcial
    Apenas é efetuado o dimensionamento a parte da instalação situada a jusante de um determinado posto de comando. Para este efeito, após a aceitação do painel, é necessário selecionar um "Posto de comando" previamente introduzido na instalação.
Nota:
O cálculo e conceção de um sistema automático de sprinklers podem ser bastante complexos. Todos os requisitos de cálculo hidráulico que cumprem as diferentes normas aplicáveis tornam a seleção da dimensão das tubagens utilizadas uma das tarefas mais complexas da conceção da instalação.

A ferramenta de dimensionamento pode ser configurada em "Critérios de dimensionamento", dentro de "Configuração regulamentar". A partir deste painel, é possível editar os diâmetros das tubagens que se pretendem utilizar no dimensionamento e a quantidade máxima de sprinklers que cada diâmetro pode alimentar até passar para o diâmetro seguinte.

A ferramenta "Dimensionar" iniciará o processo de seleção de diâmetros e, posteriormente, o cálculo hidráulico. Este processo de seleção e cálculo hidráulico terminará se não forem encontrados erros ao comparar os resultados obtidos com os requisitos definidos nas opções de projeto. Caso contrário, o processo será repetido até que sejam selecionados alguns diâmetros válidos para cumprir com a norma selecionada ou a configuração definida.

Consultar verificações

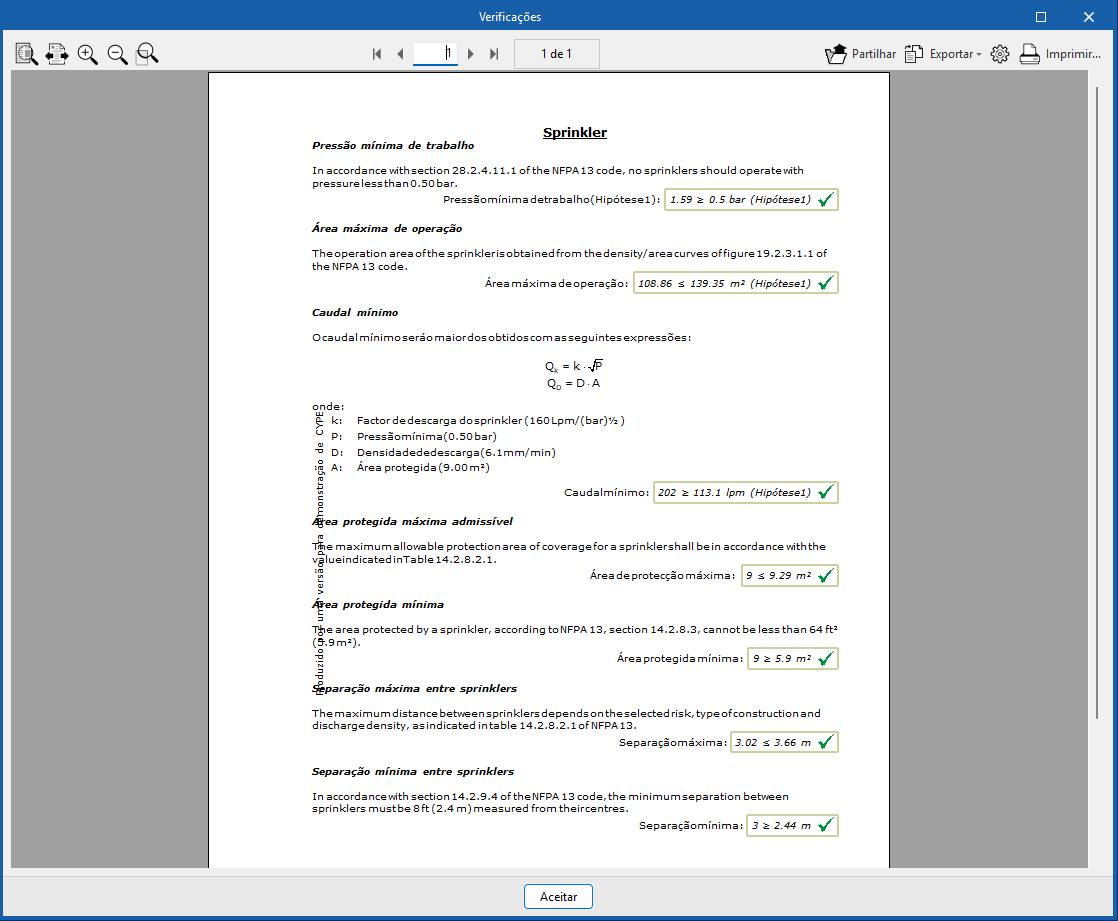

Permite consultar as verificações realizadas no último cálculo da obra. Depois de selecionar a opção, é possível clicar nos elementos da instalação e aceder diretamente à listagem de verificações realizadas no mesmo.

Se tiver sido feita alguma modificação nos elementos da instalação, deve-se utilizar a opção "Atualizar resultados" para que o programa atualize os resultados apresentados.

Mostrar/ocultar incidências

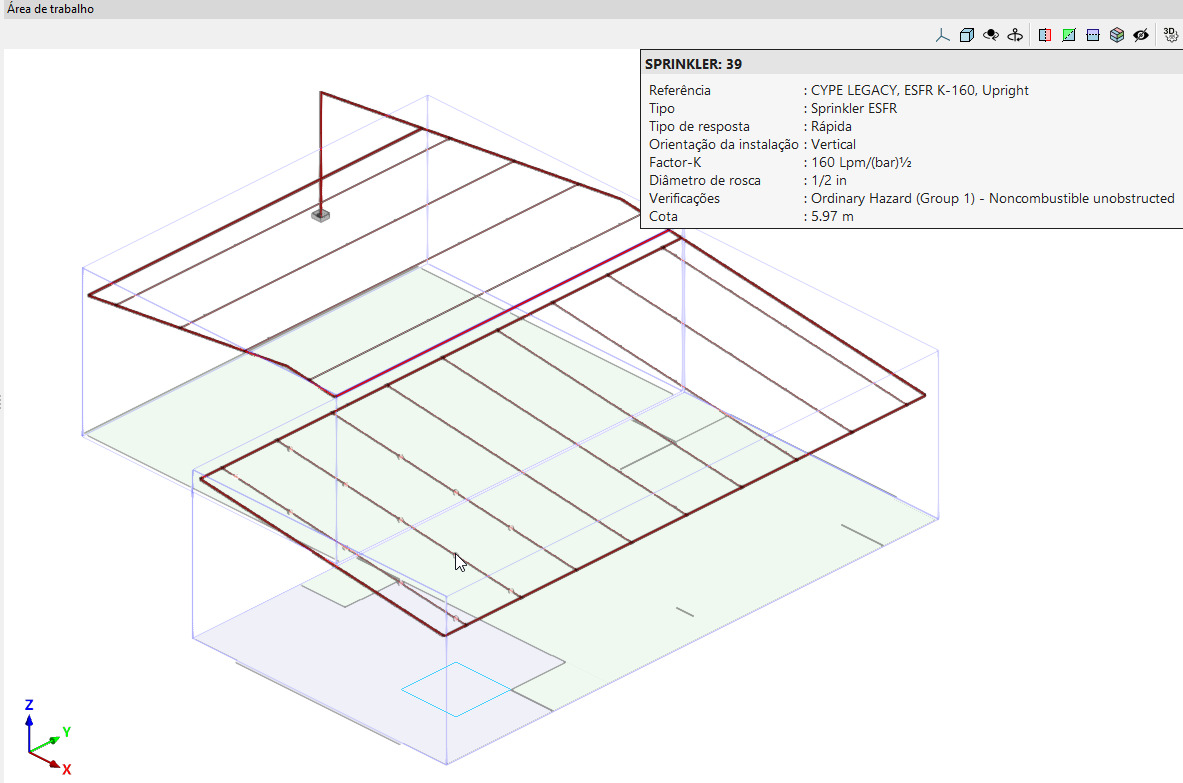

Se esta opção estiver ativada, os elementos em que exista algum erro serão destacados. Posicionando o cursor sobre esses elementos, pode ser visualizada a mensagem que descreve o erro.

Análise de colisões

Durante o processo de cálculo, após realizar o cálculo hidráulico, o programa analisa a geometria dos elementos da instalação e dos elementos do modelo arquitetónico, como vigas e pilares, e efetua a análise de colisões entre eles. Desta forma, é capaz de mostrar erros com a situação dos pontos do modelo em que ocorrem esses problemas para ajudar o utilizador no replaneamento da instalação.
