Conceção de uma instalação de proteção contra o raio

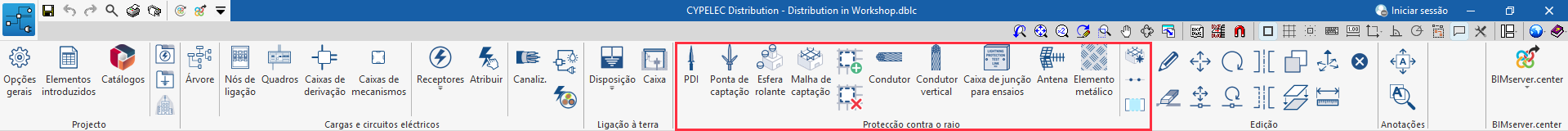

No grupo "Proteção contra o raio" da barra de ferramentas principal, encontram-se as opções para conceber uma instalação de proteção contra o raio através de um para-raios com dispositivo de ionização (PDI):

Estão disponíveis as seguintes opções:

  • PDC
  • Ponta de captação
  • Esfera rolante
  • Malha de captação
  • Adicionar abertura na malha de captação
  • Eliminar abertura na malha de captação
  • Condutor
  • Condutor vertical
  • Caixa de ligação para ensaios
  • Antena
  • Elemento metálico
  • Geração automática de malhas de captação
  • Distribuição linear de malhas de captação
  • Unir

A instalação de para-raios pode ser constituída pelos seguintes elementos:

  • Um para-raios com dispositivo de ionização (PDI) (1); alternativamente, podem ser usadas pontas e malhas de captação (ligadas entre si por um condutor). Opcionalmente, podem ser dispostos conjuntos receptores e/ou elementos metálicos suscetíveis de receber descargas elétricas atmosféricas.
  • Um ou mais condutores de baixada (2) que ligam o PDI (ou as pontas de malhas de captação), as antenas e os elementos metálicos com o sistema de ligação à terra (no caso de uma instalação de pontas e malhas de captação, com uma caixa de ligação para ensaios na parte inferior do condutor vertical).
  • Uma ou mais caixas (3) do sistema de ligação à terra (introduzidas a partir da opção "Caixa" do grupo "Ligação à terra").

O programa analisará o traçado dos condutores e assegurará que todos os elementos estão ligados à terra.

Ao introduzir um para-raios com dispositivo de ionização, uma ponta de captação ou uma malha de captação, se não for definido um "Nível de proteção" com a opção específica do grupo "Projeto", o programa permite fazê-lo nesse momento. O desenho da instalação de proteção contra o raio dependerá do nível de proteção atribuído ao projeto.

De seguida detalham-se cada uma das opções acima referidas:

Para-raios com dispositivo de ionização (PDI)

Permite introduzir um para-raios com dispositivo de ionização (PDI).

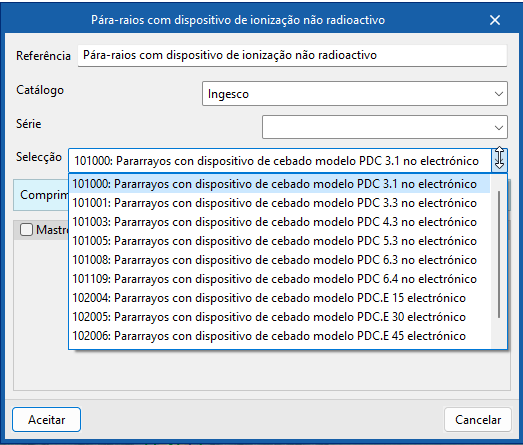

Depois, é necessário indicar os seguintes dados:

  • Referência
    Referência do para-raios com dispositivo de ionização.

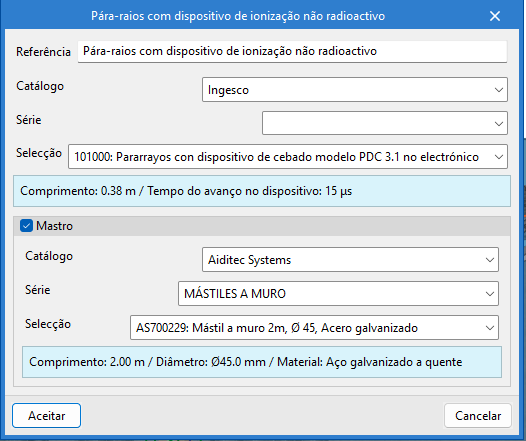

  • Catálogo / Série / Seleção
    O programa permite selecionar um modelo de para-raios a partir dos catálogos dos fabricantes incluídos na Open BIM Database.
  • Mastro
    • Catálogo / Seleção
      O programa permite selecionar um modelo de mastro dos catálogos de fabricantes incluídos na Open BIM Database.

Uma vez introduzido o para-raios com dispositivo de ionização (PDI), o programa apresenta o volume protegido e verifica se o volume é suficiente de em função das características do edifício.

Ponta de captação

Permite introduzir uma ponta de captação.

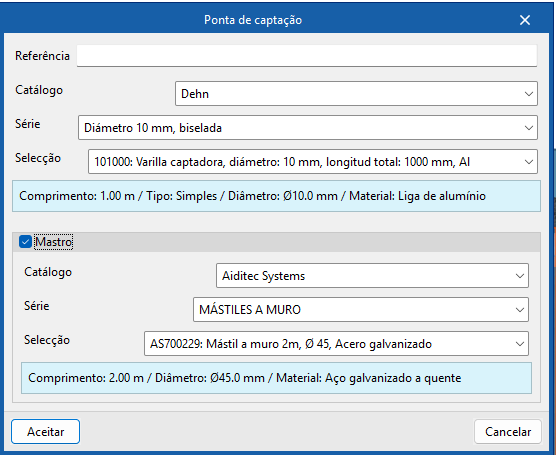

Depois, é necessário indicar os seguintes dados:

  • Referência
    Referência da ponta de captação
  • Catálogo / Seleção
    O programa permite selecionar um produto dos catálogos dos fabricantes incluídos na Open BIM Database.
  • Mastro (opcional)
    • Catálogo / Seleção
      O programa permite selecionar um modelo de mastro dos catálogos de fabricantes incluídos na Open BIM Database.

Os catálogos dos fabricantes podem ser descarregados a partir da opção "Catálogos", dentro do grupo "Projeto".

Esfera rolante

Permite introduzir uma esfera no modelo para verificar visualmente a eficácia do projeto da instalação de proteção contra o raio.

Para definir esta esfera, após introduzir o "Raio", selecionam-se dois pontos superiores de elementos como os para-raios com dispositivo de ionização (PDI) ou as pontas de captação.

Neste momento, a esfera será desenhada. O interior da esfera (1) é considerado sob a ação do raio, enquanto o espaço situado sob a esfera (2) é considerado protegido pela instalação.

O utilizador pode dispor diferentes esferas entre diferentes pares de pontas para verificar a conceção da instalação, verificando que não existam partes do edifício situadas no interior das esferas.

Malha de captação

Permite introduzir uma malha de captação. Estes elementos podem ser dispostos sobre sobre uma laje plana ou inclinada de cobertura.

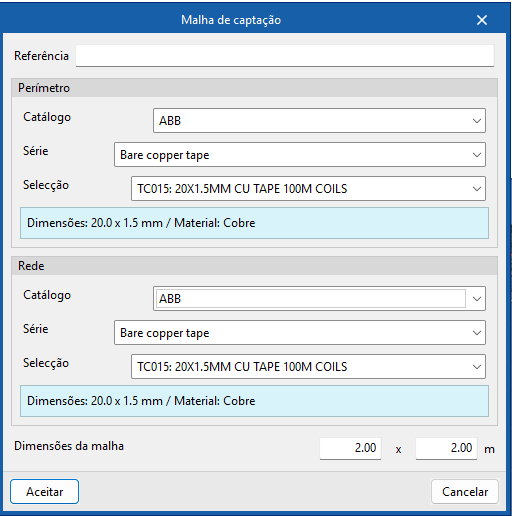

Depois, é necessário indicar os seguintes dados:

  • Referência
    Referência da malha de captação.
  • Perímetro
    Permite definir a cablagem do perímetro da malha.
    • Catálogo / Seleção
      O programa permite selecionar um produto dos catálogos dos fabricantes incluídos na Open BIM Database.
  • Rede
    Permite definir a cablagem da rede interna da malha.
    • Catálogo / Seleção
      O programa permite selecionar um produto dos catálogos dos fabricantes incluídos na Open BIM Database.
  • Dimensões da malha (a x b)
    Estas dimensões devem ser inferiores às indicadas para as malhas na opção "Nível de proteção" do grupo "Projeto"

Os catálogos dos fabricantes podem ser descarregados a partir da opção "Catálogos", dentro do grupo "Projeto".

Adicionar abertura na malha de captação / Eliminar abertura na malha de captação

Estas opções permitem ajustar a geometria das malhas de captação previamente introduzidas, adicionando ou eliminando aberturas sobre as mesmas.

Condutor

Permite introduzir os derivadores ou condutores de baixada para condução da corrente de descarga atmosférica desde os dispositivos de captação até ao elétrodo de terra, desenhando o seu traçado no modelo.

Permite também ligar elementos entre si, como uma ponta com uma malha captadora.

Este elemento pode ser disposto em qualquer direção, tanto na horizontal como na vertical.

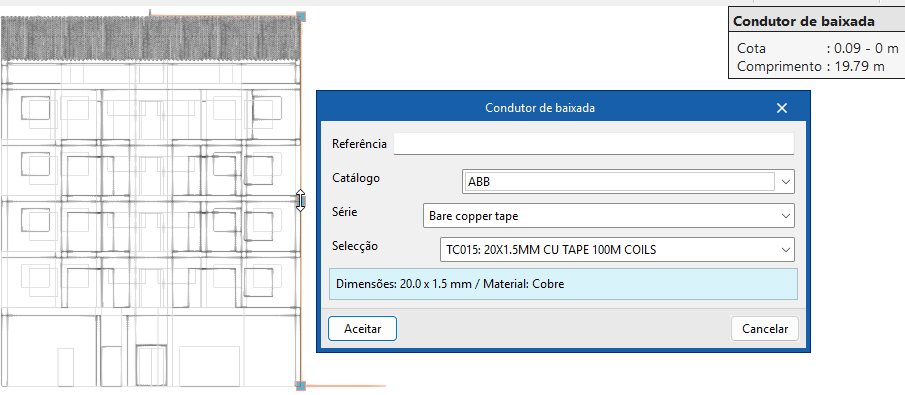

Ao introduzir um condutor, é necessário indicar os seguintes dados:

  • Referência
    Referência do condutor de baixada.
  • Catálogo / Série / Seleção
    O programa permite fazer a seleção de condutores dos catálogos de fabricantes incluídos na Open BIM Database.

Os catálogos dos fabricantes podem ser descarregados a partir da opção "Catálogos", dentro do grupo "Projeto".

Condutor vertical

Permite introduzir condutores verticais entre plantas.

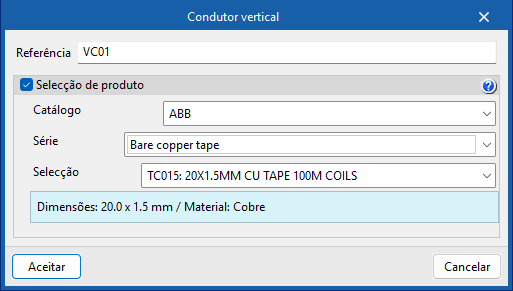

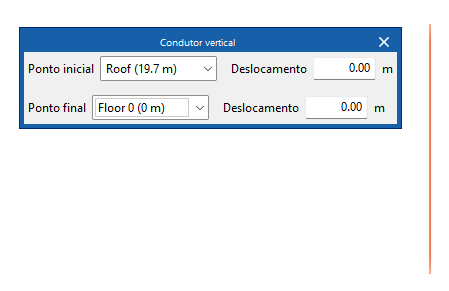

A definição do elemento é idêntica à que aparece ao utilizar a opção "Condutor", mas, neste caso, para a sua introdução, devem ser selecionadas duas plantas como "Ponto inicial" e "Ponto final" do condutor. Em cada uma delas, pode ser aplicado um "Deslocamento" para ajustar a cota desses pontos inicial e final.

Em seguida, clica-se num ponto para marcar a posição em planta do elemento.

Caixa de ligação para ensaios

Permite introduzir uma caixa de ligação para efetuar ensaios na instalação. Estes elementos são dispostos a uma determinada altura, perto da extremidade inferior de um condutor de baixada em instalações com pontas ou malhas de captação.

  • Referência
    Referência da caixa de ligação para ensaios

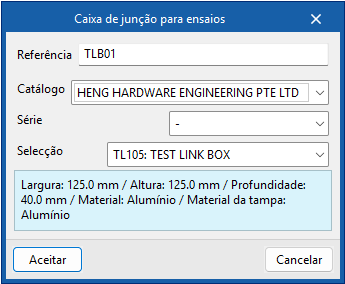

  • Catálogo / Série / Seleção
    O programa permite fazer a seleção de caixas de ligação para ensaios dos catálogos de fabricante incluídos na Open BIM Database.

Antena (conjunto recetor)

Permite introduzir uma antena ou um conjunto recetor. Estes elementos podem ser susceptíveis a receber uma descarga elétrica atmosférica.

Estes elementos devem ser ligados com condutores de baixada à restante instalação de proteção contra o raio.

Elemento metálico

Permite dispor elementos metálicos no modelo, tais como caleiras e depósitos metálicos na cobertura, assim como outras massas metálicas do edifício expostas à descarga elétrica e que não possuam ligação à terra própria.

Estes elementos devem ser ligados com condutores de baixada à restante instalação de proteção contra o raio.

Geração automática de malhas de captação

Permite gerar malhas de captação automaticamente sobre as coberturas do modelo.

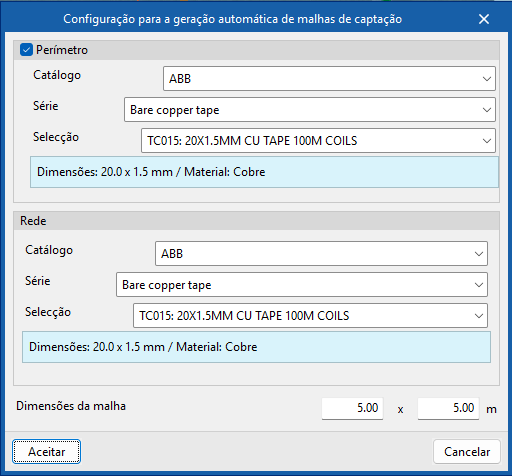

Ao clicar sobre a opção, abre-se a janela "Configuração para a geração automática de malhas de captação", onde é necessário indicar os seguintes dados:

  • Perímetro (opcional)
    Define-se a cablagem do perímetro da malha.
    • Catálogo / Série / Seleção
      O programa permite fazer a seleção de um produto dos catálogos de fabricante incluídos na Open BIM Database.
  • Rede
    Define-se a cablagem da rede interna da malha.
    • Catálogo / Série / Seleção
      O programa permite fazer a seleção de um produto dos catálogos de fabricante incluídos na Open BIM Database.
  • Dimensões da malha (a x b)
    Estas dimensões devem ser inferiores às indicadas para as malhas na opção "Nível de proteção" do grupo "Projeto".

Distribuição linear de pontas de captação

Permite gerar uma distribuição de pontas de captação conectadas por condutores ao longo de uma linha poligonal introduzida no modelo.

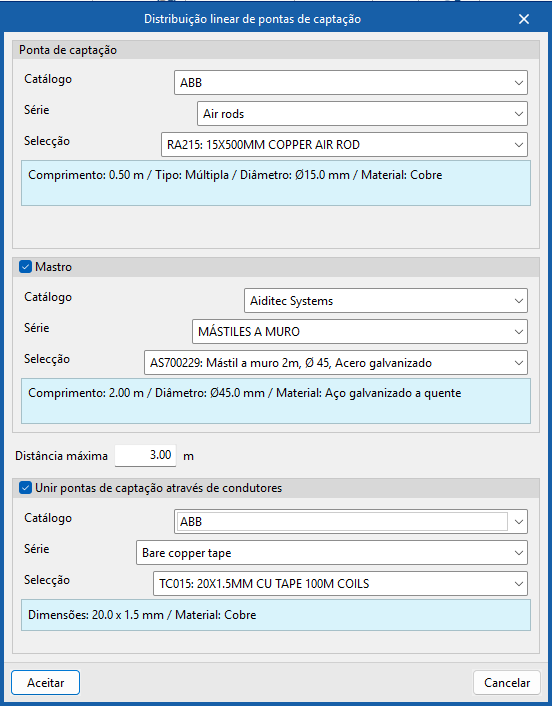

Ao clicar sobre a opção, abre-se a janela "Distribuição linear de pontas de captação", onde é necessário indicar os seguintes dados:

  • Ponta de captação
    • Catálogo / Série / Seleção
      O programa permite fazer a seleção de um modelo de ponta de captação dos catálogos de fabricante incluídos na Open BIM Database.
  • Mastro (opcional)
    • Catálogo / Série / Seleção
      O programa permite fazer a seleção de um modelo de mastro dos catálogos de fabricante incluídos na Open BIM Database.
  • Distância máxima
    Indica a distância máxima entre as pontas de captação geradas.
  • Unir pontas de captação através de condutores (opcional)
    Esta opção deve ser marcadas se pretender gerar os condutores que unem as bases das pontas de captação.
    • Catálogo / Série / Seleção
      O programa permite fazer a seleção de condutores dos catálogos de fabricante incluídos na Open BIM Database.

Unir

Permite selecionar dois condutores separados entre si (1, 2) e gerar um novo condutor (3) que une os seus extremos.
