Les logiciels CYPE sont conçus pour automatiser les tâches répétitives, réduire les erreurs et accélérer le développement des projets dans le secteur AECO. Voici dix exemples de fonctionnalités qui démontrent pourquoi travailler avec CYPE signifie plus d'efficacité, de rigueur technique et de gain de temps.
1. Génération automatique de rapports, de documents et de mémoires de calcul
L'un des grands avantages de travailler avec CYPECAD ou CYPE 3D, par exemple, est qu'une fois le calcul de la structure terminé, le technicien dispose en un seul clic de tous les rapports et mémoires de justification. Des récapitulatifs de vérifications réglementaires aux tableaux de charges, d’efforts et de dimensionnement, toute la documentation nécessaire à la justification technique du projet est générée automatiquement, ce qui permet de gagner du temps et d'assurer la cohérence entre le modèle et les documents livrables.
CYPECAD MEP, pour sa part, peut générer automatiquement une grande variété de documents techniques, tels que les vérifications des exigences thermiques, acoustiques, sanitaires, de performance énergétique et de protection contre les incendies. Ces rapports sont obtenus directement à partir des données saisies dans le modèle et peuvent être exportés dans différents formats, prêts à être inclus dans la documentation officielle du projet.
Cette capacité n'est pas réservée à ces trois logiciels. La génération automatique de documentation technique fait partie de l'ADN de CYPE et est présente dans de nombreuses autres solutions de notre portefeuille, toujours dans le but de maximiser la productivité du dessinateur-projeteur.
2. Génération automatique de plans et de détails en DWG, PDF, DXF, etc.
CYPECAD est un bon exemple de productivité. Les plans structuraux sont générés automatiquement avec toutes les informations nécessaires : niveaux de planchers, fondations, armatures, coupes, détails constructifs, récapitulatifs de matériaux, etc. L'utilisateur peut effectuer des modifications de base directement dans le logiciel (par exemple, modifier les cotes, mettre à l'échelle les textes ou changer l'épaisseur des lignes) ou exporter les plans dans des formats tels que DWG, DXF ou PDF pour une édition détaillée dans d'autres logiciels de CAO.
Dans le cas de CYPE 3D, en plus des dessins généraux de la structure d'acier, le logiciel génère automatiquement les dessins des assemblages entre les éléments structuraux en acier à partir des résultats du calcul de la structure. Ces plans comprennent les plaques, les boulons, les soudures, les cotes, les références de montage et d'autres détails constructifs qui reflètent avec précision le comportement calculé de chaque connexion. Tout cela permet d'accélérer la fabrication et le montage sur le chantier, en minimisant les erreurs et les interprétations ambiguës.
La philosophie est la même pour de nombreux autres logiciels CYPE, du MEP à l'architecture.
- EN SAVOIR PLUS : Génération de plans dans CYPE 3D
- EN SAVOIR PLUS : Générer et éditer des plans dans les logiciels CYPE
3. Génération automatique des armatures dans les structures en béton armé avec CYPECAD
Après l'analyse structurale, CYPECAD dimensionne automatiquement les armatures longitudinales et transversales des poutres, des poteaux, des planchers, des murs et des fondations, en respectant les réglementations applicables et en tenant compte des critères d'efficacité et d'économie. Par exemple, dans un plancher unidirectionnel, le logiciel calcule les longueurs d'ancrage, les chevauchements, les enrobages et les espacements des étriers, et génère les plans d'armature prêts pour la construction.
Dans les modèles BIM créés avec CYPE, il n'est plus nécessaire de remodeler l'armature de la structure en béton armé - CYPE le fait pour vous !

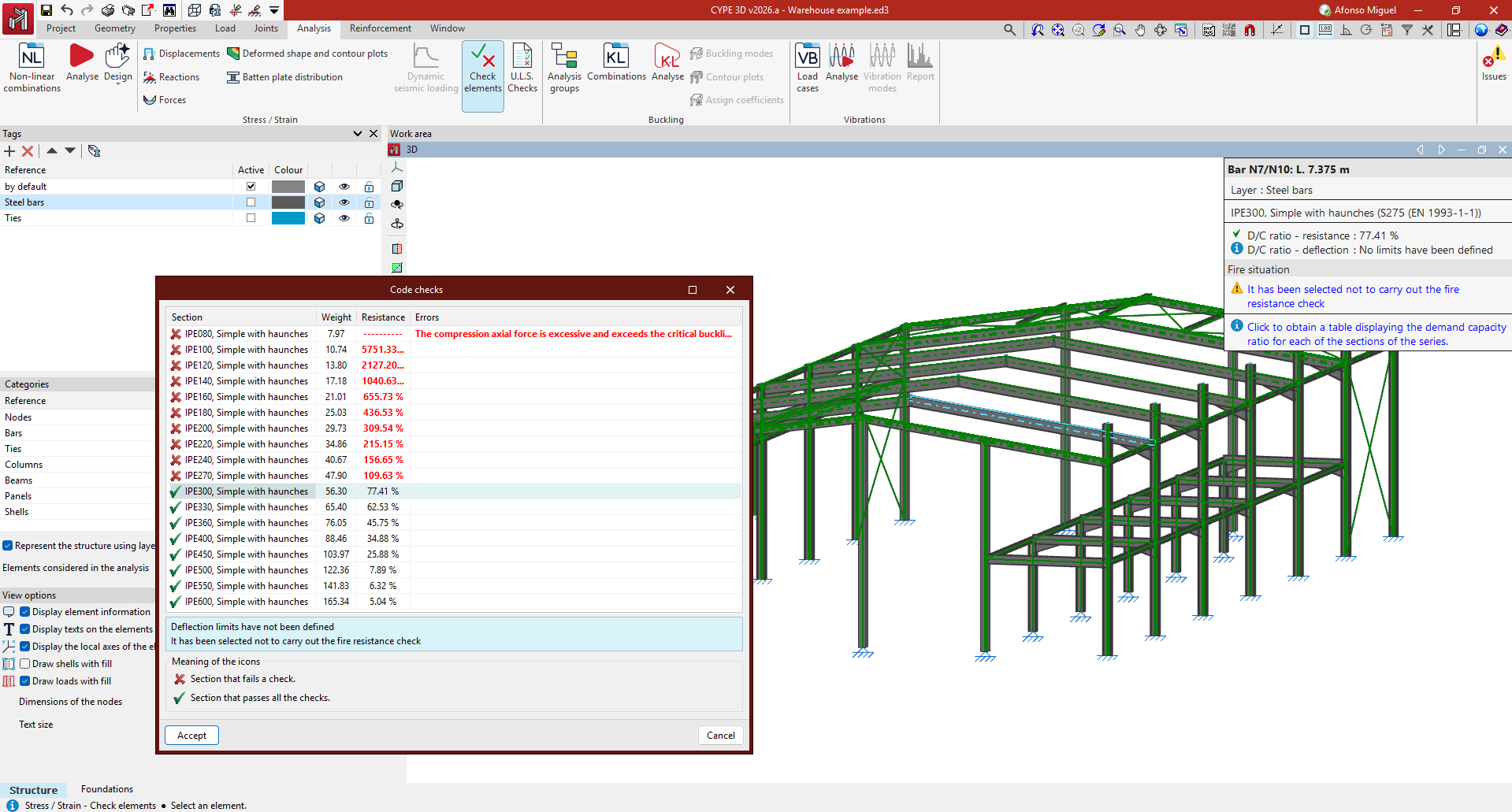

4. Dimensionnement automatique des profilés en acier dans CYPE 3D
CYPE 3D permet de modéliser et de calculer des structures métalliques tridimensionnelles rapidement et avec précision. Une fois la géométrie et les actions définies, le logiciel sélectionne automatiquement les profilés appropriés pour chaque barre, en vérifiant leur comportement par rapport aux efforts et aux conditions de contour. Cette automatisation facilite la prise de décision dans les phases préliminaires et évite les itérations manuelles.
5. Génération automatique du budget et de la documentation de l’ouvrage avec CYPEPROJECT et le Générateur de prix
Les modèles développés dans CYPECAD ou CYPECAD MEP peuvent être directement connectés à CYPEPROJECT et au Générateur de prix pour obtenir automatiquement les métrés et le budget détaillé du projet. En liant les éléments constructifs du modèle aux unités d’ouvrage du Générateur de prix, le logiciel calcule les coûts détaillés des matériaux, de la main-d'œuvre, des équipements, des temps d'exécution, des déchets générés et de l'impact sur l'environnement, le tout mis à jour et conforme à la réglementation en vigueur, ce qui permet d'optimiser et de faciliter la planification économique du projet.
- EN SAVOIR PLUS : 8 nouveautés que vous ignoriez de la nouvelle version du Générateur de prix
- EN SAVOIR PLUS : Rationalisez la création de vos estimatifs avec Open BIM Quantities
6. Tracé automatique des installations de plomberie dans CYPEPLUMBING (à partir de la version 2026)
À partir de la version 2026, CYPEPLUMBING, dans son onglet Water Systems, permet de générer automatiquement le tracé des réseaux de plomberie (eau froide et eau chaude sanitaire) à partir des points de consommation définis dans le modèle architectural. Le logiciel reconnaît les appareils sanitaires (lavabos, douches, toilettes, etc.) et insère les tuyauteries nécessaires en respectant les pentes minimales, les diamètres réglementaires et les critères de pression et de débit.
7. Distribution automatique des luminaires dans CYPELUX (à partir de la version 2026)
Dans CYPELUX, à partir de la version 2026, il est possible de distribuer automatiquement les luminaires préalablement sélectionnés par le dessinateur-projeteur dans les locaux du bâtiment, voire dans l'ensemble du bâtiment de manière massive. Le logiciel les positionne selon les critères définis par l'utilisateur (hauteur de montage, espacement minimal entre les luminaires, distance aux murs, etc.), et effectue le calcul de l'éclairage en fonction des exigences réglementaires et fonctionnelles.
- EN SAVOIR PLUS : 7 nouveautés de CYPELUX que vous devez connaître
8. Tracé automatique des circuits de plancher chauffant/rafraîchissant dans CYPECAD MEP et CYPEHVAC Radiant Floor
CYPECAD MEP et CYPEHVAC Radiant Floor permettent de générer automatiquement le tracé des circuits de plancher chauffant/rafraîchissant en fonction des charges thermiques des espaces et des critères de conception définis par l'utilisateur. Les logiciels calcule la séparation entre les tuyaux, la longueur des circuits, les températures de départ et de retour, ainsi que les pertes de charge de chaque boucle, et génère les plans du système avec leurs métrés respectifs.
9. Interopérabilité entre CYPE 3D, CYPE Connect et StruBIM Steel
L'interopérabilité entre CYPE 3D, CYPE Connect et StruBIM Steel permet un flux de travail continu et coordonné dans la conception et la fabrication des structures métalliques. Les efforts et les combinaisons agissant à chaque nœud de la structure calculée dans CYPE 3D sont automatiquement transférés à CYPE Connect, où le calcul détaillé des assemblages métalliques est effectué. À leur tour, les valeurs de rigidité en rotation obtenues dans CYPE Connect sont renvoyées à CYPE 3D pour mettre à jour le comportement structural global, assurant ainsi la cohérence du modèle. Enfin, le modèle peut être détaillé dans StruBIM Steel, en incluant les plaques, les soudures, les boulons, et en exportant les plans de fabrication et les fichiers CNC.
- EN SAVOIR PLUS : StruBIM Steel - Flux de travail compatibles avec le logiciel
- EN SAVOIR PLUS : CYPE Connect - Flux de travail compatibles avec le logiciel
10. Intégration de solutions constructives et de systèmes réels des fabricants du secteur AECO
Les logiciels CYPE intègrent des catalogues de fabricants réels, ce qui permet de travailler avec des produits disponibles sur le marché dès la phase de conception. Cela garantit la viabilité du projet sur le chantier et facilite la communication entre les dessinateurs-projeteurs, les installateurs et les fournisseurs. Par exemple, lors de la sélection d'une unité de climatisation, les données de performance réelles sont utilisées pour le calcul thermique, électrique et acoustique, pour des résultats réalistes.
En bref, chaque logiciel CYPE intègre des outils qui automatisent les tâches, évitent les processus répétitifs et augmentent considérablement la productivité des professionnels du secteur dynamique AECO. Cette liste pourrait donc être beaucoup plus longue, avec une variété d'exemples comme ceux-ci, tous issus de situations de projets réels.
Connaissez-vous toutes ces fonctionnalités et tirez-vous parti de tout le potentiel de CYPE ?
Si vous n'avez pas encore exploré toutes ces fonctionnalités ou si elles ne sont pas incluses dans votre licence, il est probablement temps de découvrir tout ce que CYPE peut faire pour vous. Contactez CYPE dès maintenant.
