Poutres continues

Options des poutres

La version 2013.c comprend plus d’options pour le dimensionnement et la vérification des poutres en béton, et pour la représentation dans les plans et les métrés des poutres métalliques. Les options du logiciel Poutres continues peuvent être éditées dans le menu Données ouvrage > Options. Dans cette boîte de dialogue, vous pouvez consulter toutes les options disponibles. Celles implémentées dans la version 2013.c sont:

  • Dimensionnement / Vérification
    • Armature de montage
      Le logiciel permet de prendre en compte les dispositions constructives suivantes:
      • Armature porte-cadres
      • Montage continu dans le tronçon
    • Armatures supérieures
    • Armatures inférieures
    • Armatures transversales
      • Symétrie dans l’armature des cadres
      • Attacher toutes les barres longitudinales
        Cette option permet d’attacher toutes les barres longitudinales avec des épingles, des étriers ou des cadres, même s’il y a plusieurs lits.
      • Cadres de diamètres différents dans une poutre
      • Disposition d’un cadre multiple
    • Armature porte-cadres

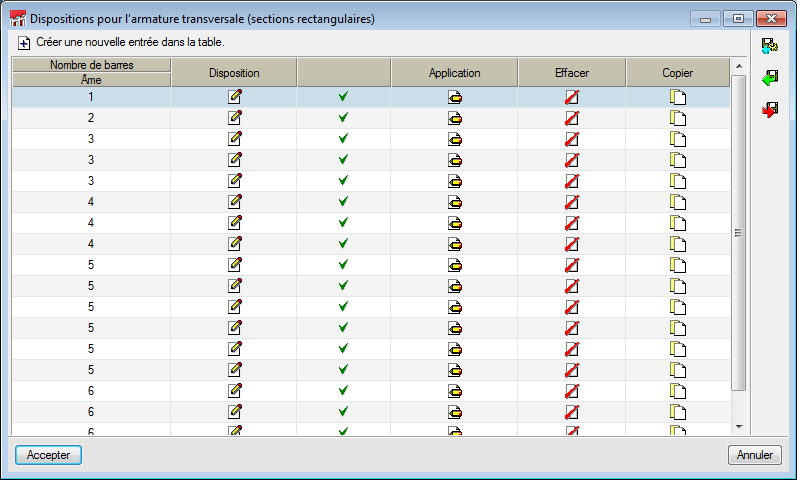

      Dans ce paragraphe, vous pourrez configurer la disposition de l’armature transversale lorsqu’est utilisée la disposition constructive d’armature de montage porte-cadres (vous pouvez la sélectionner dans l’option Armature de montage). Il existe des configurations différentes pour:
      • Sections rectangulaires
      • Sections rectangulaires à une aile
      • Sections rectangulaires à deux ailes
  • Poutres métalliques
    • Longueur à prendre en compte dans les poutres métalliques
      Dans ce paragraphe, est indiquée la longueur à prendre en compte pour les poutres métalliques dans le plan des poutres et dans leur métré:
      • Jusqu’à la face de l’élément où elle s’appuie
      • Jusqu’à l’axe de l’élément où elle s’appuie
      • Jusqu’à l’axe des appuis intermédiaires et jusqu’à la face extérieure des appuis d’extrémité

Graphiques des sections d’armature

Dans le logiciel Poutres continues, a été implémentée la visualisation des graphiques qui représentent la section d’armature nécessaire et la section effective des armatures placées dans une poutre continue.

Ces graphiques sont représentés dans l’écran d’édition des armatures (menu Données ouvrage > Édition des armatures et consultation des résultats de la poutre continue sélectionnée). L’armature de la poutre continue apparaît dans la partie supérieure de l’écran (où peuvent être représentés les graphiques des efforts) et les graphiques des sections apparaissent dans la partie inférieure.

L’utilisateur peut sélectionner la représentation de la section de l’armature longitudinale (supérieure et inférieure) ou celle de la section de l’armature transversale. Dans chaque représentation (longitudinale ou transversale), est visualisée la section nécessaire pour résistance et quantités minimales, ou seulement l’aire nécessaire pour résistance. Vous pouvez également visualiser les valeurs numériques des sections. Ces options de représentation peuvent être configurées dans la section Graphiques d’aires d’armatures située dans le menu latéral gauche de l’écran d’édition des armatures.

Les graphiques d’aires d’armatures sont très utiles pour introduire ou modifier les armatures. L’utilisateur peut voir les sections que couvrent les armatures à l’instant où elles sont introduites ou modifiées (y compris en décomptant leur longueur d’ancrage).

Options de ferraillage des poutres

Dans la boîte de dialogue Armatures de poutres (menu Données ouvrage > Options > Dimensionnement / Vérification > Armature de poutre principale) ont été implémentées des options pour indiquer les Longueurs minimales des armatures, la Longueur maximale des armatures supérieures et la possibilité d’activer ou de désactiver l’option Ancrer en appui une quantité égale à l’effort tranchant. Ainsi, le logiciel Poutres continues dispose des mêmes options d’armatures de poutres que CYPECAD.

Vous trouverez plus d’informations sur ce logiciel de CYPE sur la page Poutres continues.

Géométrie des poutres (dénivelés, poutres inclinées et section variable des poutres en béton)

La version 2013.a des Poutres continues incorpore des nouveautés en ce qui concerne la disposition et la géométrie des poutres introduites, dimensionnées ou vérifiée avec le logiciel.

Lorsque la géométrie de la poutre est éditée (bouton ), apparaît le dialogue 'Édition des géométries et des charges du portique sélectionné', dans lequel a été implémentée la possibilité d’introduire des dénivelés aux extrémités de chaque travée de la poutre continue (bouton  ) et des sections de béton de hauteur variable (bouton  ). Si différents niveaux sont introduits aux extrémités initiale et finale, la poutre résultante sera inclinée.

Implémentation de normes dans le logiciel Poutres continues

Les normes suivantes (qui étaient déjà implémentées dans d’autres logiciels de CYPE) ont été implémentées pour la vérification et le dimensionnement des poutres en béton et en acier dans le logiciel Poutres continues.

Béton

  • ABNT NBR 6118:2007 (Brésil) (v.2013.a)
    Norma Brasileira ABNT NBR 6118 (2007). Projeto de estruturas de concreto - Procedimento.

    Pour cette norme, le logiciel vérifie uniquement l’armature mise en place par l’utilisateur. Le dimensionnement des sections en béton armé avec la NBR 6118:2007 sera habilité dans une prochaine version.
  • ACI 318M-08 (USA) (v.2013.a)
    Building Code Requirements for Structural Concrete.
  • CIRSOC 201-2005 (Argentine) (v.2013.a)
    Reglamento Argentino de Estructuras de Hormigón CIRSOC 201 (Julio 2005).
  • IS 456: 2000 (Inde) (v.2013.a)
    Indian Standard. Plain and reinforced concrete code of practice (Fourth Revision).
  • NCh 430.Of2008 (Chili) (v.2013.a)
    Norma Chilena oficial NCh430.Of2008 (Basada en ACI 318-05).
  • NTE E.060:2009 (Pérou) (v.2013.a)
    Reglamento Nacional de Edificaciones. Norma E.060 Concreto Armado (2009).

Acier laminé et reconstitué soudé

  • ABNT NBR 8800:2008 (Brésil) (v.2013.a)
    Norma Brasileira ABNT NBR 8800 (2008). Projeto e execução de estruturas de aço e de estruturas mistas aço-concreto de edifícios - Procedimento.
  • IS 800: 2007 (Inde) (v.2013.a)
    Indian Standard. General construction in steel - Code of practice (Third Revision).
  • NTC: 14-01-2008 (Italie) (v.2013.a)
    Norme tecniche per le costruzioni.

Acier formé à froid

  • ABNT NBR 14762:2010 (Brésil) (v.2013.a)
    Norma Brasileira ABNT NBR 14762 (2010). Dimensionamento de estruturas de aço constituídas por perfis formados a frio - Procedimento.
  • NTC: 14-01-2008 (Italie) (v.2013.a)Norme tecniche per le costruzioni.

Poutres continues (nouveau logiciel de la v.2012.m)

Il est possible de réaliser le calcul, le dimensionnement et la vérification des poutres en béton armé, des poutres en béton avec treillis, des poutres précontraintes, des poutres avec articulation extérieure (continues sur mur), des poutres de fondation, des poutres en acier laminé et des poutres en acier formé à froid avec différentes sections et dispositions de plancher.

Ce nouveau logiciel est disponible pour les utilisateurs possédant CYPECAD dans leur licence d’utilisation avec l’un des modules, Poutres en bétonPoutres métalliques ou Radiers et poutres de fondation. Les utilisateurs dont la licence ne comprend pas CYPECAD dans leur licence d’utilisation pourront utiliser le logiciel Poutres continues en acquérant l’un des modules mentionnés (sans avoir besoin d’acquérir CYPECAD).

Vous trouverez plus d’informations sur ce logiciel de CYPE sur Poutres continues (Normes implémentées, introduction de données, édition des armatures, dimensionnement, listes E.L.U, plans…).
