CYPETHERM RE2020

CYPETHERM RE2020 est un outil destiné à l’étude de la conformité de projets de construction avec le volet énergétique et confort d’été de la réglementation environnementale des bâtiments neufs (RE2020). Il intègre le cœur de calcul du CSTB pour l’application de la Méthode Th-BCE 2020.

CYPETHERM RE2020 est officiellement approuvé pour effectuer des simulations de performance énergétique RE2020 par les ministres français chargés de l’énergie et de la construction, sur la base d’une évaluation positive par le CSTB.

CYPETHERM RE2020 permet un travail en local tout en s'intégrant parfaitement au flux de travail collaboratif via la plateforme BIMserver.center.

Il offre plusieurs options pour maximiser l'efficacité et la coordination des projets.

• Modélisation libre ou sur base de fonds de plans DWG, DXF, PDF, image, etc.
• Import de modèle architectural au format IFC.
• Import de modèle issu de IFC Builder.
• Import de modèle issu de Open BIM Analytical Model.

Onglet ‘Modèle 3D’

L'onglet Modèle 3D permet de saisir le projet graphiquement étage par étage dans un espace de travail intuitif, avec la possibilité d'utiliser des fonds de plan 2D aux formats dxf, dwg, jpeg, bmp, pdf. Il inclut également la gestion des bibliothèques d'éléments constructifs, l'implantation graphique des rupteurs de ponts thermiques, ainsi que des outils de calcul et de vérification de l'unicité du projet.

Onglet ‘RE 2020’

L’onglet RE 2020 permet à l’utilisateur de réaliser la saisie de l’étude thermique et énergétique du projet de construction de bâtiment, pour réaliser le calcul et l’optimisation des indicateurs :

• Bbio ≤ Bbiomax (Besoin bioclimatique du bâtiment)
• Cep ≤ Cep_max (Consommation d’énergie primaire)
• Cep,nr ≤ Cep,nr_max (Consommation d’énergie primaire non renouvelable)
• DH ≤ DH_max (Degrés-heures d’inconfort)

Le logiciel prend en compte et réalise également le contrôle des exigences de moyens sur le bâti, tels que :

• Perméabilité à l’air en maison individuelle et bâtiment collectif d’habitation, ou Q4Pa-surf.
• Coefficient de transmission thermique des parois entre locaux à occupation continue et discontinue.
• Le ratio de transmission thermique linéique moyen global, ou ratio ψ.
• Le coefficient de transmission thermique linéique moyen des liaisons entre planchers intermédiaires et façades, ou coefficient Ψ9.
• La surface minimale de baie pour le critère d’accès à l’éclairage naturel.
• Le facteur solaire maximal et l’ouverture minimale des baies pour satisfaire le critère de confort d’été.

Le logiciel estime et vérifie également la conformité de l'indicateur d'impact sur le changement climatique lié à la consommation d'énergie primaire (IcÉnergie ≤ IcÉnergie_max), permettant ainsi à l’utilisateur énergéticien de commencer la vérification du volet environnemental de la RE2020.

La finalisation de cette étude environnementale peut ensuite être réalisée sur un logiciel d'Analyse de Cycle de Vie (ACV) du bâtiment, comme ELODIE by CYPE, avec la possibilité de mettre en place un flux de travail collaboratif Open BIM entre l’énergéticien et le spécialiste en ACV.

Onglet ‘Charges thermiques’

L'onglet Charges thermiques permet de calculer les charges de chauffage et de refroidissement conformément à la norme NF EN 12831, ainsi qu'à la Méthode des Séries Temporelles Rayonnantes (RTSM) recommandée par l'ASHRAE.

Modèle Thermique

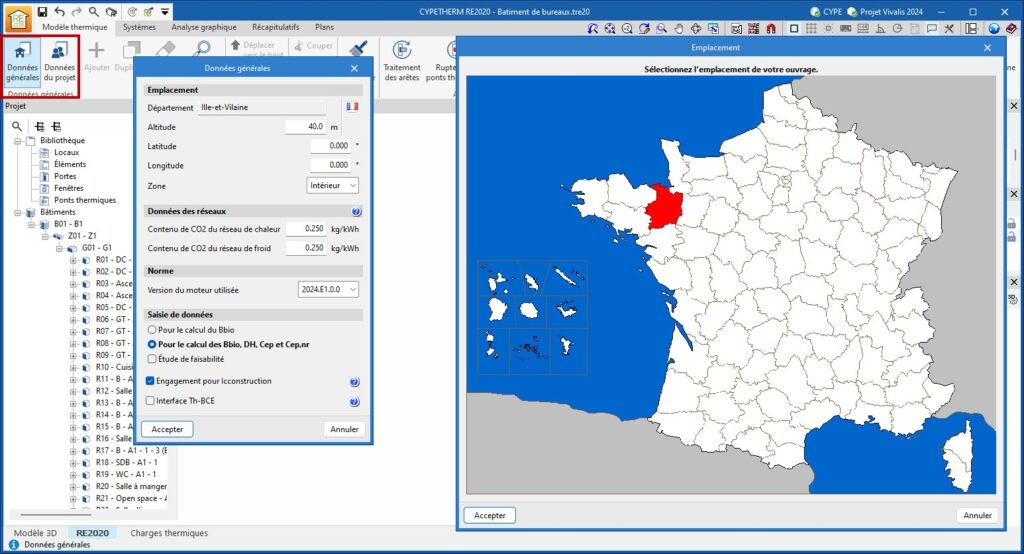

Les données générales regroupent des informations telles que l’emplacement géographique du projet, la version du moteur de calcul utilisée ainsi que les données administratives de l’opération et les coordonnées des intervenants.

L’utilisateur dispose d’outils de création et de description des typologies d’éléments (Locaux, Surfaces, Baies, Arêtes), ainsi qu’à l’aide des outils d’édition graphique sur les Vues d’étages, Vues 3D, Élévations, ou Coupes.

Le logiciel permet de définir les typologies de parois avec un rendu graphique des couches, en s'appuyant sur des bibliothèques conformes aux règles Th-Bât et aux normes NF EN ISO 10456 et 6946. Grâce aux informations sur les jonctions du modèle analytique et les types de locaux (chauffés, non chauffés, extérieurs), il réalise une détection automatique des ponts thermiques, avec la possibilité de configurer les typologies standard. L'utilisateur peut ensuite ajuster librement chaque typologie ou arête, soit depuis la bibliothèque, l'arborescence du projet, soit à l'aide des outils graphiques.

Systèmes

La saisie des systèmes d’éclairage, de ventilation, ECS, chauffage, et refroidissement, suit la logique de saisie de la Méthode Th-BCE 2020, avec l’aide d’interfaces de saisie spécifiques pour les fabricants dans le cadre de l’offre de services Open BIM Systems, ou par une saisie générique avec la possibilité d’importer des données depuis la base de données EDIBATEC.

Lors du lancement des calculs l’utilisateur peut choisir différents types de calcul, suivant l’étape du projet :

• Calcul du Bbio
• Calcul des DH
• Calcul des DH, Cep et Cep ,nr
• Calcul des Bbio, DH, Cep, Cep,nr

Une fonction de calcul simplifié permet au logiciel de simplifier l’information transmise au moteur pour obtenir une compression des temps de calcul pour lancer rapidement plusieurs simulations à la suite lors des phases d’optimisation. Un résumé du calcul permet à l’utilisateur de voir d’un coup d’œil tous les indicateurs clés du projet à l’issue du calcul.

Récapitulatifs et livrables

Le logiciel délivre différents livrables consultables à tout moment lors de l’étude :

• Étude de faisabilité énergétique
• Étude thermique et énergétique : résultats généraux sur les indicateurs et la conformité réglementaire du bâtiment
• Description des matériaux et des éléments constructifs
• Description des ponts thermiques linéaires
• Description des Systèmes : ensemble des données techniques saisies pour les systèmes énergétiques
• Calcul du facteur de réduction des locaux non chauffés NF EN ISO 13789
• Détermination de l’inertie quotidienne : suivant les règles Th-I et conformément à la norme NF EN ISO 13786)

L’analyse graphique des résultats permet une visualisation avancée des performances thermiques directement sur le modèle 3D du bâtiment. Grâce à la définition de plages d’analyse, l’utilisateur peut sélectionner et visualiser des données spécifiques telles que les déperditions de manière claire. Cette approche facilite l’identification des zones critiques et permet une prise de décision rapide pour optimiser la conception et l'efficacité énergétique.

De nombreux logiciels CYPE sont connectés à la plateforme BIMserver.center et permettent un travail collaboratif via l'échange de fichiers dans des formats basés sur des formats standards ouverts.

Il convient de rappeler que pour travailler sur BIMserver.center, l’utilisateur peut s’enregistrer gratuitement sur la plateforme et créer un profil.

En accédant à un logiciel connecté à la plateforme, celui-ci est en mesure d'établir une connexion avec un projet sur BIMserver.center. De cette manière, les fichiers des projets développés en collaboration sur BIMserver.center sont tenus à jour.

Importer et mettre à jour des modèles BIM

Via le bouton 'Actualiser', en plus d'importer les informations des nouvelles contributions, les informations contenues dans les modèles précédemment importés du projet sont mises à jour.

L'importation du modèle est effectuée sur la base de paramètres définis par l'utilisateur, qui peuvent établir la manière dont les nouveaux éléments, modifiés et supprimés du modèle BIM sont partagés.

Partager le modèle BIM avec d'autres utilisateurs

Avec le bouton 'Partager', il est possible d'exporter les informations contenues dans le modèle saisi dans CYPETHERM RE2020 vers la plateforme BIMserver.center.

Ce processus d'exportation permet d’exporter le modèle géométrique ainsi que le modèle thermique, ce qui permet de récupérer ces informations dans d’autres logiciels CYPE.Le bouton ‘Volet carbone RE2020’ vous permet d’exporter le modèle géométrique ainsi que le modèle thermique directement sur ELODIE by CYPE afin de traiter le volet environnemental de la RE2020.
