Définition des conditions d’encastrement aux extrémités des barres

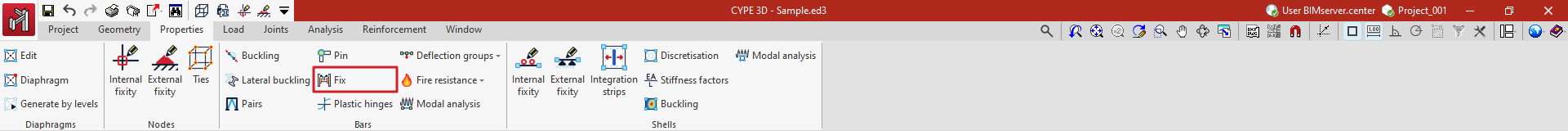

Définissez les conditions d’encastrement aux extrémités des pièces avec l’option 'Encastrement', disponible dans le bloc 'Barres' de la barre d’outils supérieure, onglet 'Propriétés' (accessible depuis l’onglet inférieur 'Structure').
Encastrement
L’option 'Encastrement' permet de définir un encastrement total ou partiel aux extrémités des barres, dans les plans locaux :
- XY
- XZ
- YZ
Lorsque l’outil est actif, le logiciel affiche près des extrémités des barres un texte indiquant les valeurs d’encastrement définies pour les plans XY, XZ et YZ. Ces informations apparaissent aussi dans l’infobulle obtenue en survolant la pièce (section 'Encastrement aux extrémités').
Procédure de modification :
1. Activez 'Encastrement'.
2. Sélectionnez les pièces :
- une par une (clic gauche), ou
- par fenêtre de sélection.
3. Cliquez avec le bouton droit pour ouvrir la fenêtre 'Encastrement aux extrémités'.
4. Cochez les plans locaux à modifier :
- 'Attribuer (Plan xy)'
- 'Attribuer (Plan xz)'
- 'Attribuer (Plan yz)'
5. Renseignez les valeurs dans les deux colonnes :
- 'Origine de la pièce'
- 'Extrémité de la pièce'
6. Choisissez le mode de définition à chaque extrémité :
- 'Coefficient d’encastrement', ou
- 'Rigidité en rotation'.
7. Cliquez sur 'Accepter' pour appliquer.
| Note : |
|---|
| Le coefficient d’encastrement varie de 0 à 1 : - 0 : extrémité totalement articulée, - 1 : extrémité totalement encastrée, - valeurs intermédiaires : encastrement partiel. Par défaut, le logiciel affecte 1 aux deux extrémités. |
Pour modéliser une liaison interne élastique, sélectionnez 'Rigidité en rotation' et saisissez la valeur correspondante.
Aide détaillée :
Le bouton 'Montrer l'information détaillée relative à l'utilisation de cette boîte de dialogue' (barre de titre de la fenêtre) donne des précisions sur la prise en compte dans le modèle de calcul de la rigidité en rotation aux extrémités des pièces.
