Par coordonnées

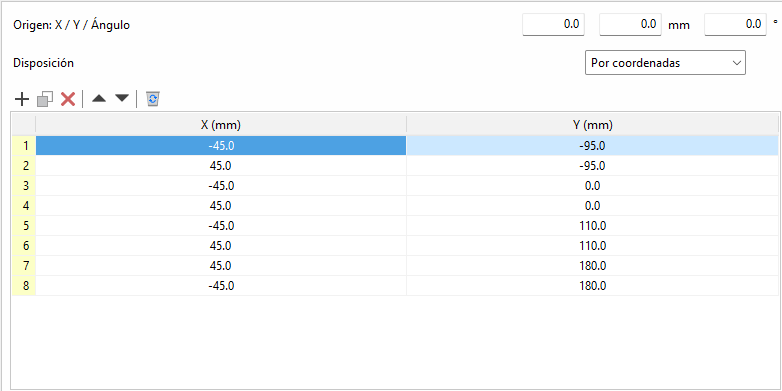

Permet de positionner les éléments en indiquant directement leurs coordonnées X et Y dans un tableau. C'est l'option idéale dans les cas où un positionnement plus précis de chaque élément est nécessaire.

Il est possible de modifier l'origine du système de référence local des ouvertures, des vis et des ancrages. Au-dessus du tableau d'édition des coordonnées apparaît la section ‘Origine’ avec l'édition des déplacements X et Y et de l'angle de rotation. Ces déplacements s'appliquent au groupe d'éléments contenu dans le tableau. Pour les vis, le système de référence d'origine correspond à celui de la première plaque. Pour les ancrages et les ouvertures, il correspond à celui de la plaque sélectionnée.

Lignes et colonnes

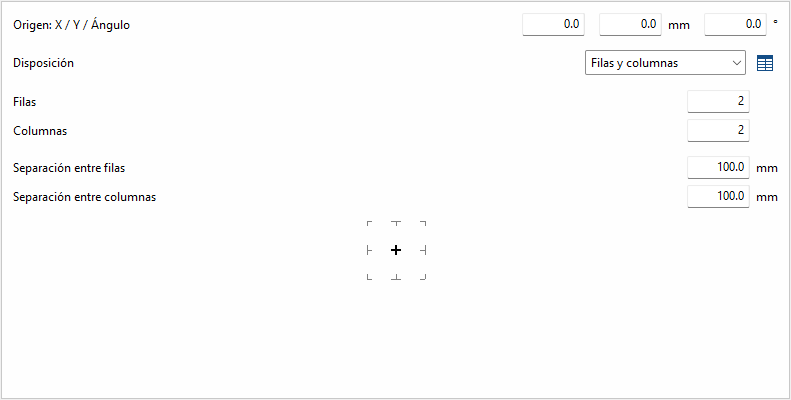

Répartit les éléments de manière régulière en lignes et colonnes, en définissant le nombre d'éléments par ligne et colonne et l'espacement entre eux. C'est une option pratique pour les configurations homogènes.

Lignes et colonnes par aile

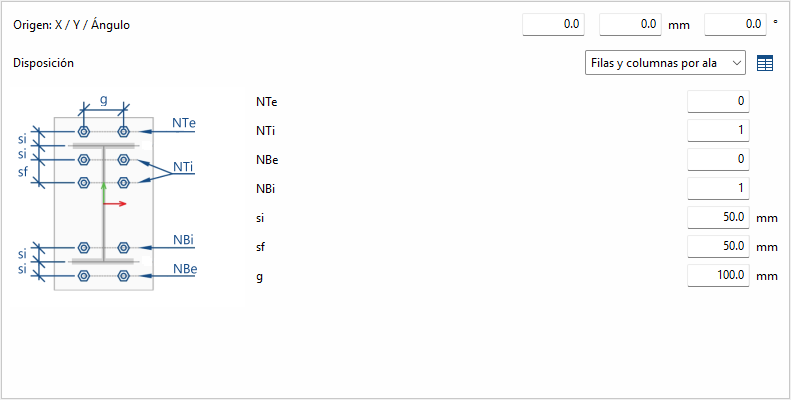

Répartition typique des platines frontales dans les profilés en double T. Dans l'opération ‘Platine frontale’, l’épaisseur de la barre qui est assemblée à la platine est connue, il n'est donc pas nécessaire de la saisir. Dans d'autres opérations, l’épaisseur entre les centres des ailes est requise.

Périphérique

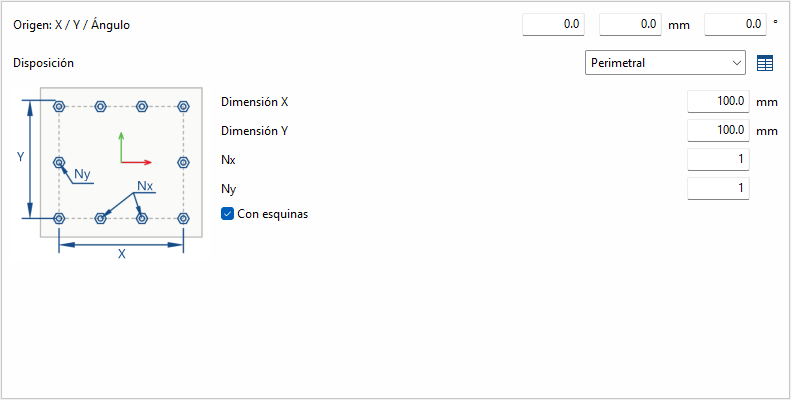

Étant donné les dimensions X et Y d'un rectangle, cette option permet de placer les éléments de manière optionnelle dans les angles et de répartir les autres éléments le long de chaque côté selon le nombre indiqué.

Radial

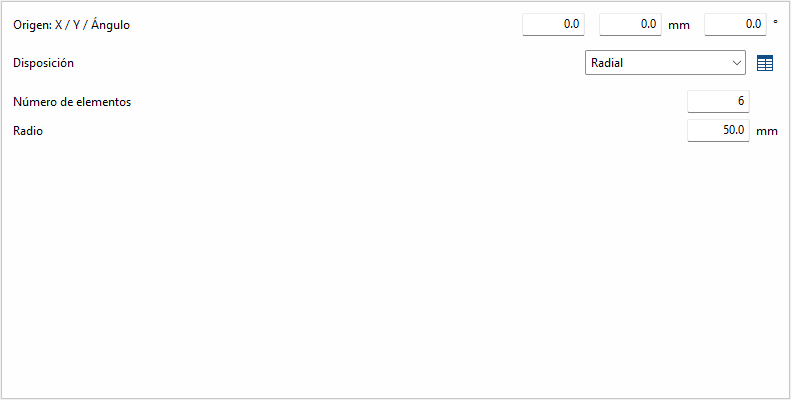

Étant donné un rayon et le nombre d'éléments, ceux-ci sont disposés de manière radiale.
