Consultation des données à l'écran

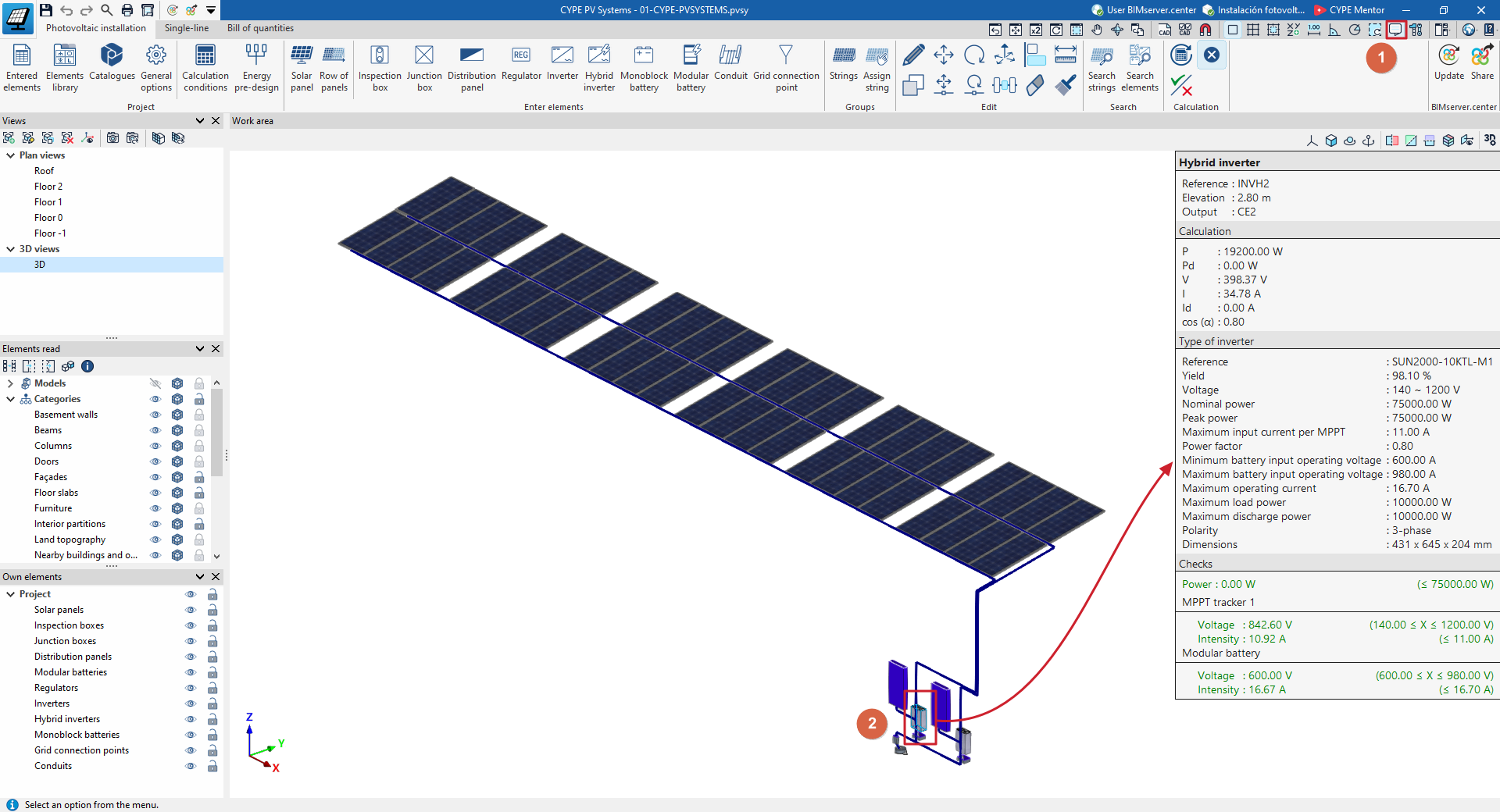

Activez l’option 'Afficher les textes d'information', située dans la barre en haut à droite.

Lorsque vous placez le curseur sur un élément, le logiciel affiche une infobulle contenant :

• Les données de l’élément.
• Les résultats de calcul associés.

Récapitulatifs du projet

Accédez aux listes à l’aide de l’option 'Récapitulatifs' :

• Dans le menu 'Fichier'.
• Dans la barre d’outils située en haut à gauche.

Imprimez les listes directement ou exportez-les aux formats suivants :

• HTML
• PDF
• TXT
• RTF
• DOCX

Les récapitulatifs disponibles sont les suivants :

• Calculs de justification
• Résumé de production

Calculs de justification

Le récapitulatif 'Calculs de justification' présente les résultats du calcul et les vérifications réalisées.

Méthode de calcul IDAE

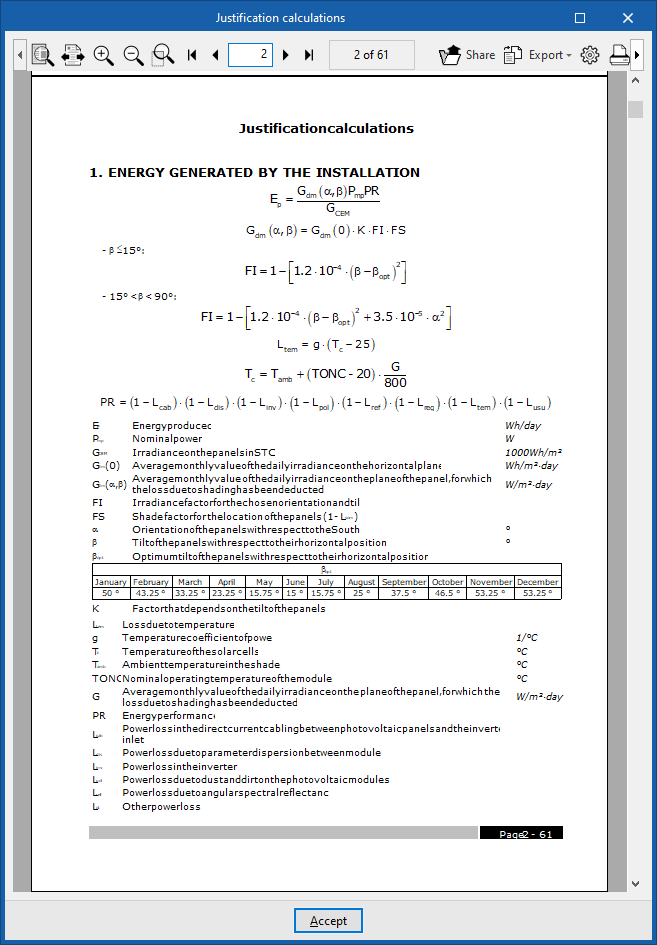

Si vous utilisez la méthode IDAE, le document comprend :

• L’'Énergie générée par l'installation'.
• Les vérifications appliquées aux différents éléments.
• La vérification de l’équilibre entre la production et la consommation.

Méthode de calcul PVGIS

Si vous utilisez la méthode PVGIS, le document comprend :

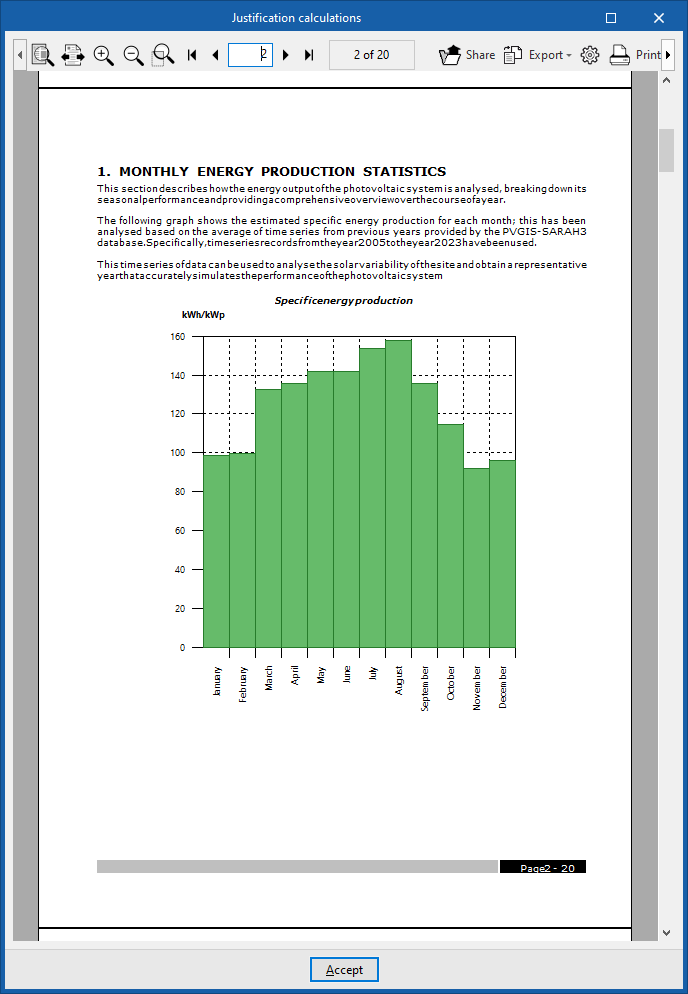

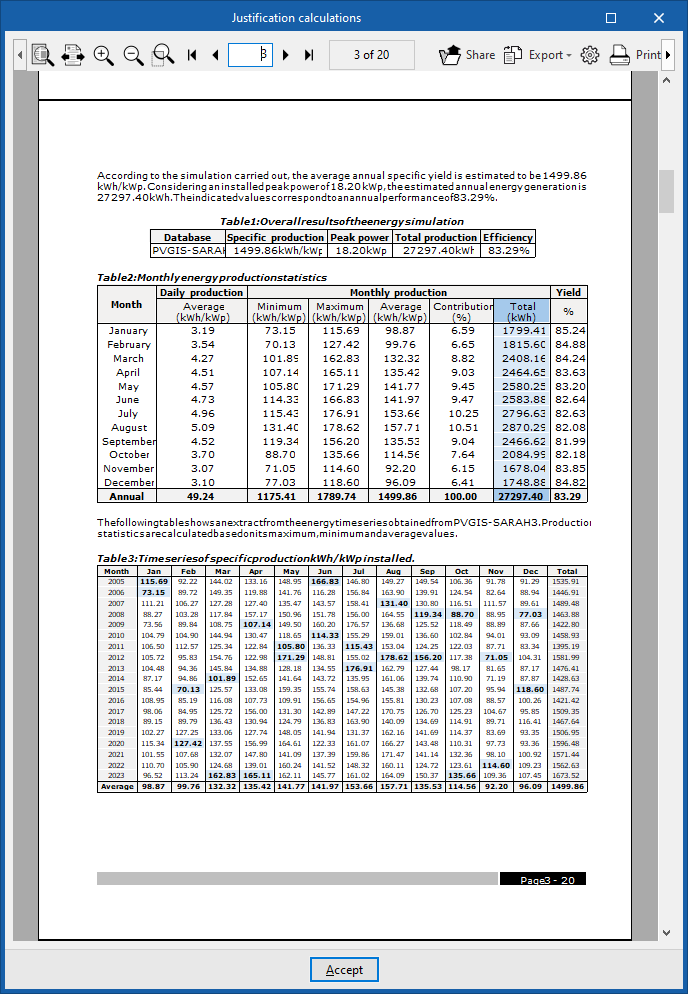

• Les 'Statistiques mensuelles de production énergétique' :
  • La base de données utilisée.
  • La période historique analysée.
  • Les valeurs minimales, maximales et moyennes de production énergétique spécifique.
  • Les données d’énergie reçue sur le plan incliné des panneaux, obtenues via l’API de PVGIS.
  • La production énergétique mensuelle et la production annuelle totale calculées à partir de ces données.


• L’'Estimation des pertes du système et du rendement' :
  • Le détail des pertes entre le rayonnement global reçu sur le plan incliné et la production annuelle d’énergie.


• Les graphiques de 'Distribution horaire de l'énergie produite par l'installation'.


• Les vérifications appliquées aux différents éléments.


• La vérification de l’équilibre entre la production et la consommation.

Résumé de la production

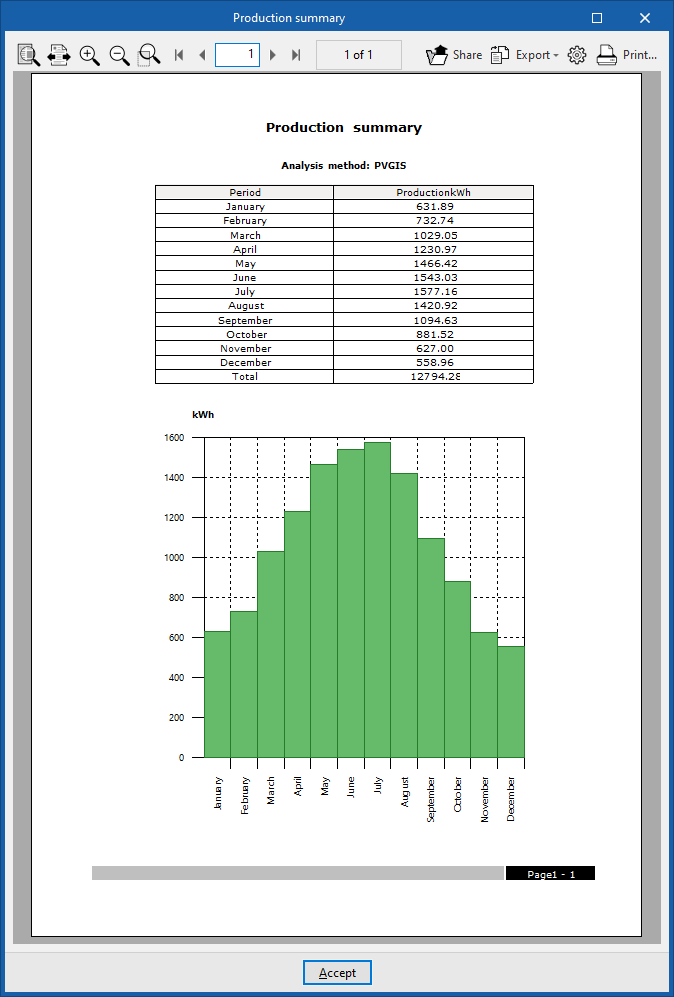

Le récapitulatif 'Résumé de production' présente les principales données du calcul :

• La méthode de calcul utilisée.
• La production énergétique de chaque mois.
• Un graphique à barres illustrant l’évolution de la production au cours de l’année.

Récapitulatifs spécifiques par élément

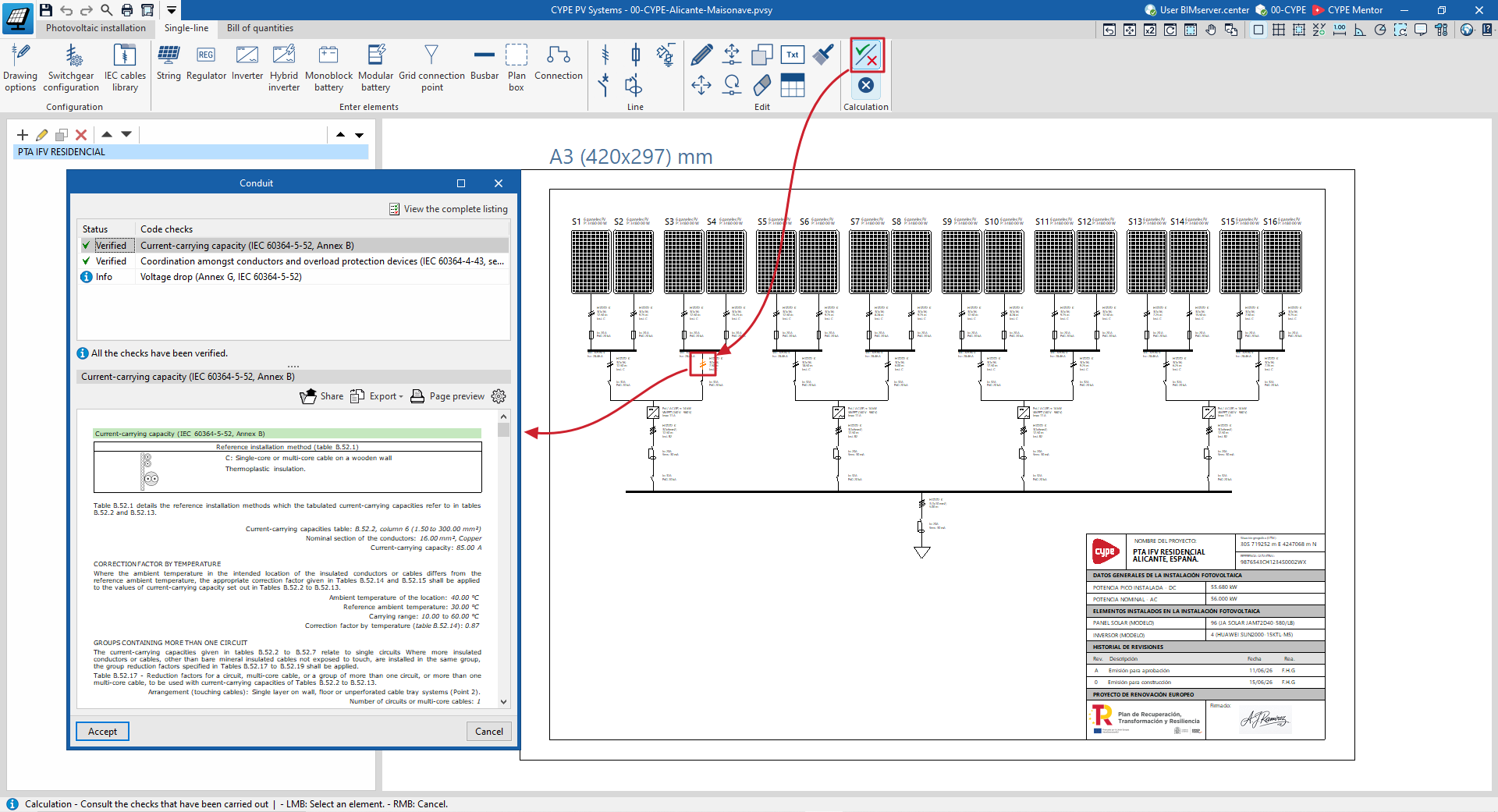

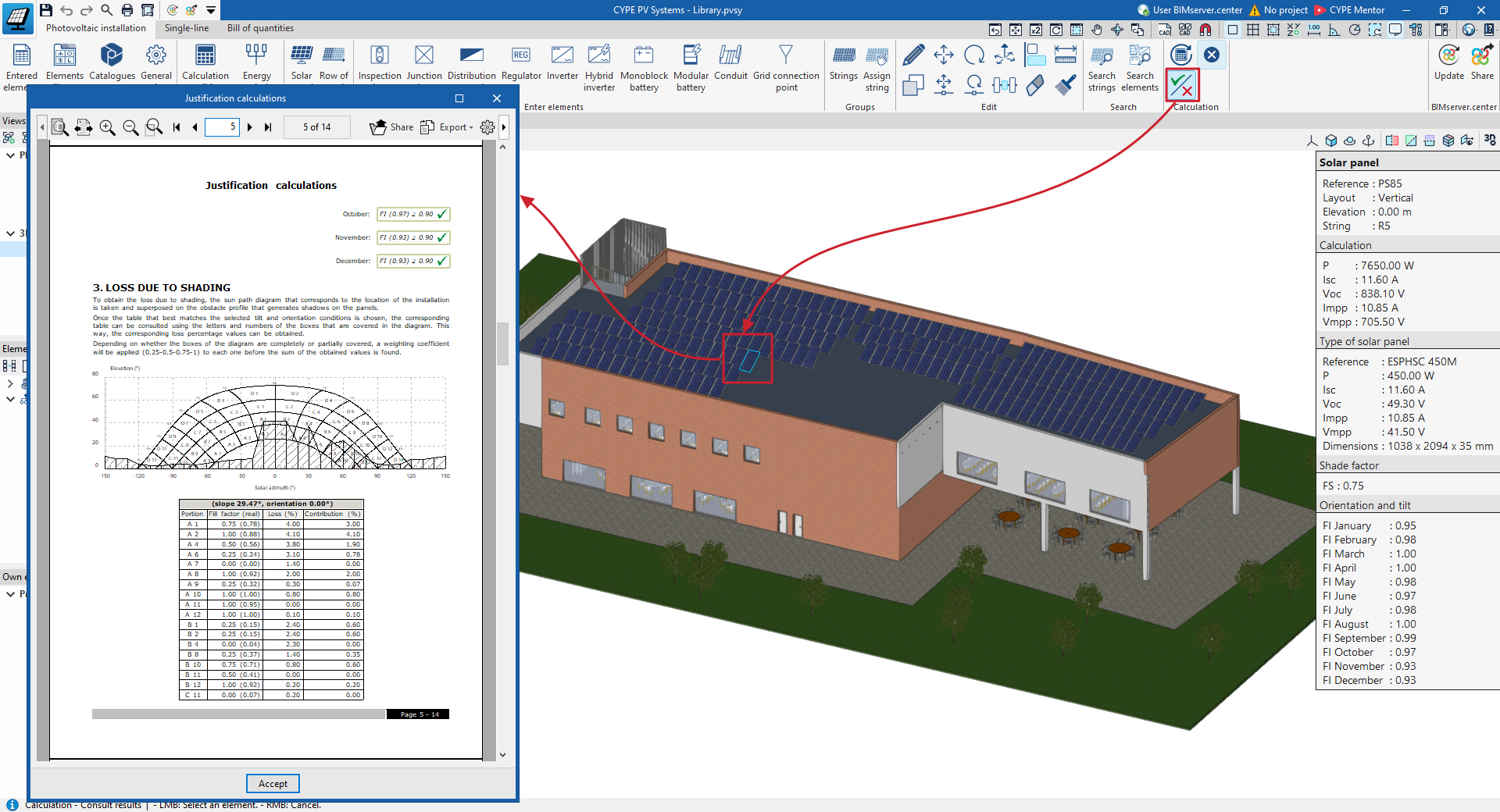

Utilisez l’option 'Consulter les résultats', située dans le bloc 'Calcul', pour consulter les résultats détaillés d’un élément sélectionné dans la fenêtre d’affichage.

Cette option est disponible dans les onglets suivants :

• 'Installation photovoltaïque'
• 'Schéma unifilaire'

Selon l’élément sélectionné, le logiciel affiche notamment :

• L’'Énergie produite' par les panneaux.


• Les 'Pertes par orientation et inclinaison'.


• Les 'Pertes dues aux masques solaires'.


• Les 'Pertes par température'.


• Les sections de câbles nécessaires pour :
  • Supporter les courants générés dans chaque section.
  • Respecter la chute de tension maximale autorisée.


• Les valeurs de puissance, de tension et d’intensité admises par l’onduleur selon la configuration sélectionnée.


• Les valeurs de puissance et de tension autorisées par le régulateur.

Imprimez ces récapitulatifs directement ou exportez-les aux formats HTML, PDF, TXT, RTF ou DOCX.

Plans au format DWG, DXF ou PDF

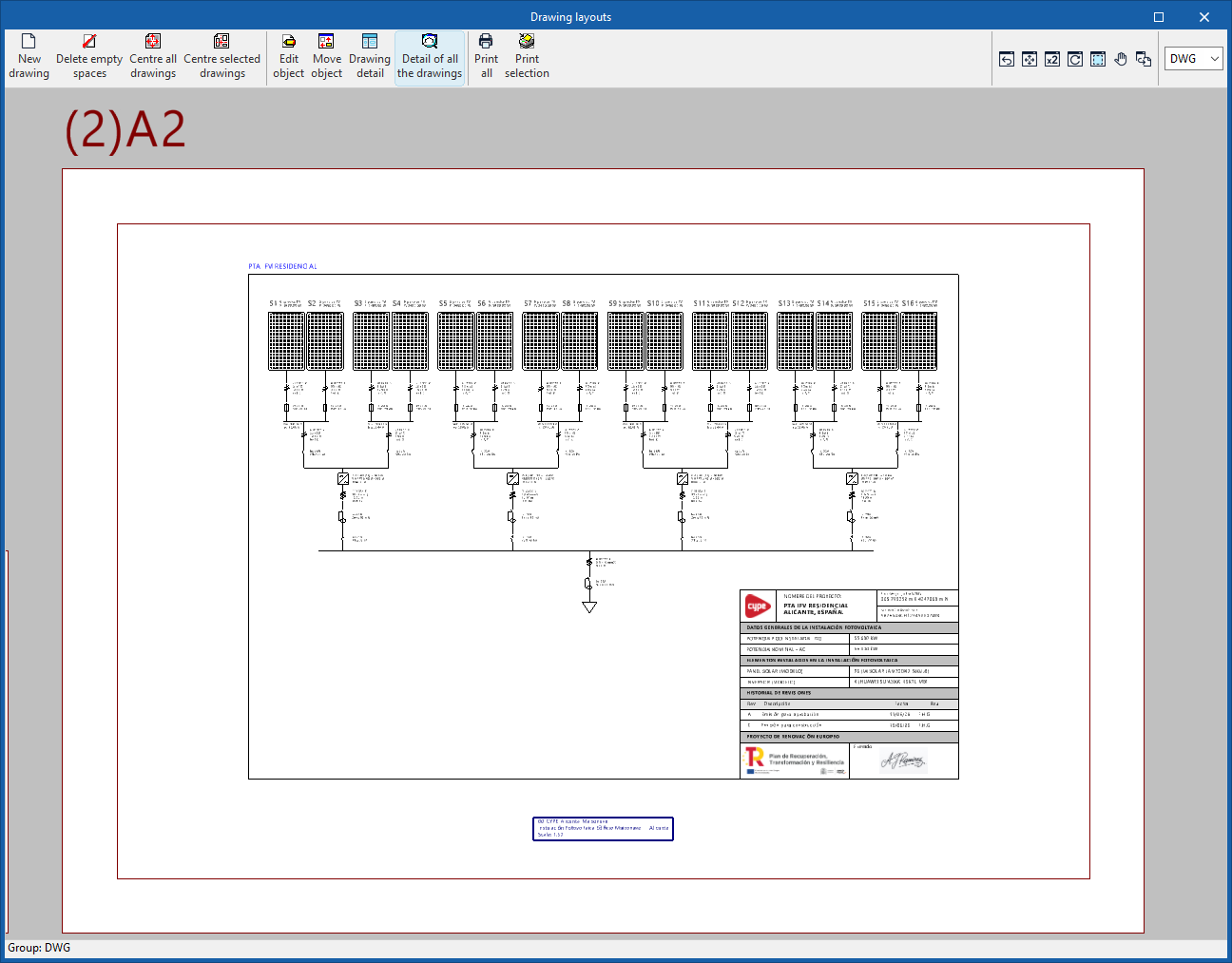

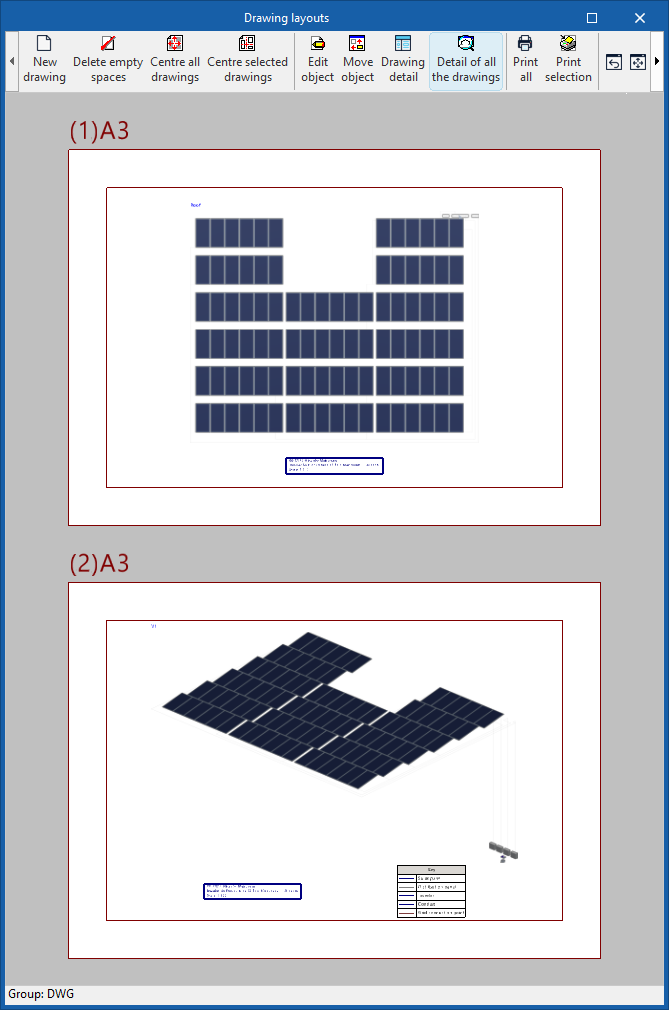

Imprimez les plans sur tout périphérique graphique configuré sur l’ordinateur ou exportez-les aux formats suivants :

• DWG
• DXF
• PDF

Accédez à cette fonction :

• Avec l’option spécifique située en haut à gauche de l’interface.
• Depuis l’option 'Plans' du menu 'Fichier'.

Options d’édition des plans

Installation photovoltaïque / Unifilaire

Exportez :

• Les schémas créés dans l’onglet 'Unifilaire'.
• Les vues du modèle affichées dans l’onglet 'Installation photovoltaïque'.

Niveaux / Schémas

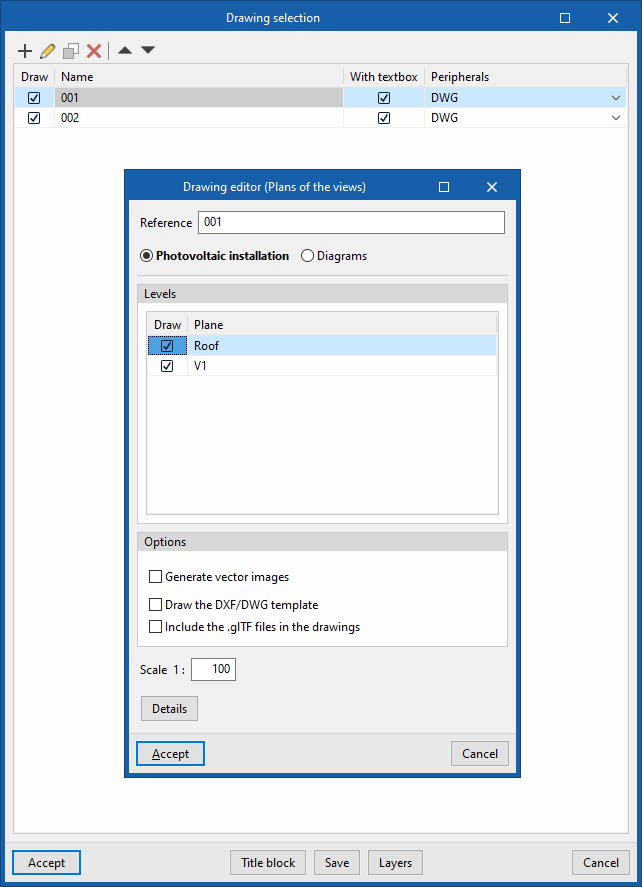

Sélectionnez les éléments à représenter :

• Les 'Niveaux' de l’installation photovoltaïque.
• Les 'Schémas' du schéma unifilaire.

Options graphiques

Définissez, si nécessaire :

• La génération d’images vectorielles.
• Le dessin du fond de plan DXF/DWG.
• L’ajout des fichiers glTF aux plans.
• L’échelle.
• Les détails à afficher.
