Calcul, vérifications et dimensionnement
Les options pour effectuer le calcul, la vérification et le dimensionnement des éléments du modèle se trouvent dans l'onglet ‘Installation’, dans le bloc ‘Calcul’ de la barre d'outils principale :
Le logiciel utilise le moteur de calcul EPANET 2 (développé par Water Supply and Water Resources Division du National Risk Management Research Laboratory) pour effectuer les calculs hydrauliques nécessaires à la conception des réseaux de sprinklers et de robinets d’incendie armés (RIA). L'utilisation de EPANET permet d'obtenir un résultat de calcul précis, valable pour la conformité à toute norme disponible dans l'application ou à toute configuration introduite manuellement.
Actualiser résultats
Calcule l'installation saisie en fonction des dernières modifications, y compris toutes les hypothèses de calcul, met à jour les paramètres calculés dans les éléments et vérifie s'ils se situent dans les fourchettes autorisées.
Le résultat est un affichage direct avec des messages d'erreur ou d'alerte sur les parties de l'installation qui présentent un problème ou qui ne sont pas conformes à une vérification, ainsi que les résultats et les rapports disponibles après le calcul dans la section ‘Vérifications’ du panneau d'édition des éléments qui en sont dotés.
Dimensionner
Permet de dimensionner le réseau selon l'hypothèse indiquée, en sélectionnant automatiquement la taille des tuyauteries.

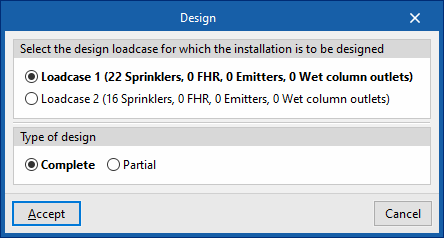

Le panneau 'Dimensionner' comporte deux options :
- Sélectionne l'hypothèse de calcul pour laquelle dimensionner l'installation.
Permet de sélectionner une des hypothèses de calcul définies pour effectuer son calcul. Le nombre de sprinklers, RIA, émetteurs et bouches de sortie de colonnes humides attribuées à l'hypothèse est indiqué entre parenthèses. - Type de dimensionnement
- Total
Un dimensionnement de l'ensemble de l'ouvrage est effectué. - Partiel
Seul le dimensionnement de la partie de l'installation en aval d'un point de contrôle donné est effectué. Pour ce faire, après avoir accepté le panneau, il est nécessaire de sélectionner un 'Poste de contrôle' préalablement introduit dans l'installation.
- Total
Dans le panneau d'édition de certains éléments tels que les réservoirs, le logiciel permet également de dimensionner l'élément à l'aide de l'outil correspondant dans la zone inférieure droite.
| Note: |
|---|
| Le calcul et la conception d'un système de sprinklers automatiques peuvent être très complexes. Toutes les exigences de calcul hydraulique conformes aux différentes réglementations applicables font du choix de la taille des tuyauteries utilisées l'une des tâches les plus complexes de la conception de l'installation. L'outil de dimensionnement peut être configuré à partir de 'Critères de dimensionnement' dans 'Configuration de normes'. À partir de ce panneau, il est possible de modifier les diamètres de tuyauteries à utiliser dans le dimensionnement et le nombre maximal de sprinklers que chaque diamètre peut alimenter avant de passer au diamètre suivant. L'outil 'Dimensionner' lancera le processus de sélection des diamètres, puis le calcul hydraulique. Ce processus de sélection et de calcul hydraulique sera terminé si aucune erreur n'est constatée lors de la comparaison des résultats obtenus avec les exigences définies dans les options du projet. Dans le cas contraire, le processus sera répété jusqu'à ce que des diamètres valides soient sélectionnés pour respecter la norme sélectionnée ou la configuration définie. |
Consulter les vérifications
Permet de consulter les vérifications effectuées lors du dernier calcul réalisé sur site. Après avoir sélectionné l'option, vous pouvez cliquer sur les éléments de l'installation pour accéder directement au récapitulatif des vérifications effectuées sur celle-ci.
Si vous avez introduit une modification sur les éléments de l'installation, vous devez utiliser l'option ‘Actualiser résultats’ pour que le logiciel mette à jour les résultats affichés.
Afficher/masquer les incidents
Si cette option est activée, les éléments dans lesquels une erreur s'est produite sont mis en surbrillance. En positionnant le curseur sur ces éléments, le message décrivant l'erreur peut être affiché.
Analyse des conflits
Au cours du processus de calcul, après avoir effectué le calcul hydraulique, le logiciel analyse la géométrie des éléments de l'installation et des éléments du modèle architectural tels que les poutres et les poteaux, et effectue l'analyse des conflits entre eux. Il est ainsi capable d'afficher les erreurs avec la situation des points du modèle où ces problèmes se produisent afin d'aider l'utilisateur à l'implantation de l'installation.
