Génération automatique du tracé de l'installation d'évacuation des eaux
Le logiciel intègre plusieurs fonctionnalités qui permettent le tracé automatique des tuyauteries de différentes parties de l'installation d'évacuation des eaux dans l'onglet ‘Sanitary Systems’. La géométrie proposée après le processus de génération automatique du tracé peut être ajustée et modifiée ultérieurement pour l'adapter aux besoins du projet.

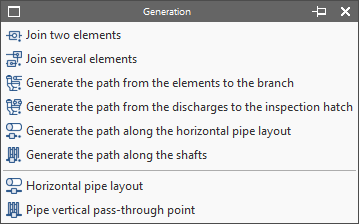

Options du bloc ‘Génération’

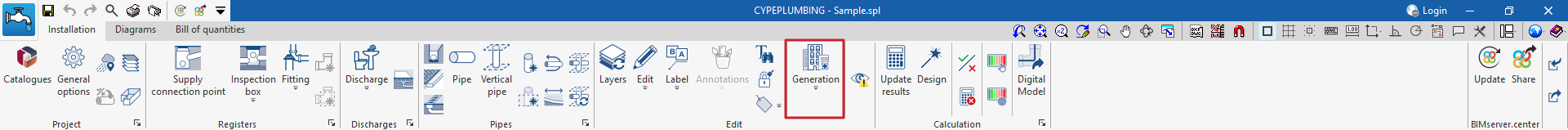

Les options pour la génération automatique du tracé des tuyauteries se trouvent dans le nouveau bloc ‘Génération’, dans l'onglet ‘Installation’.
Les outils disponibles sont classés par ordre croissant de complexité et sont les suivants.
Lier deux éléments
Génère une tuyauterie entre deux éléments sélectionnés avec le bouton gauche dans le modèle.
- Exemples :

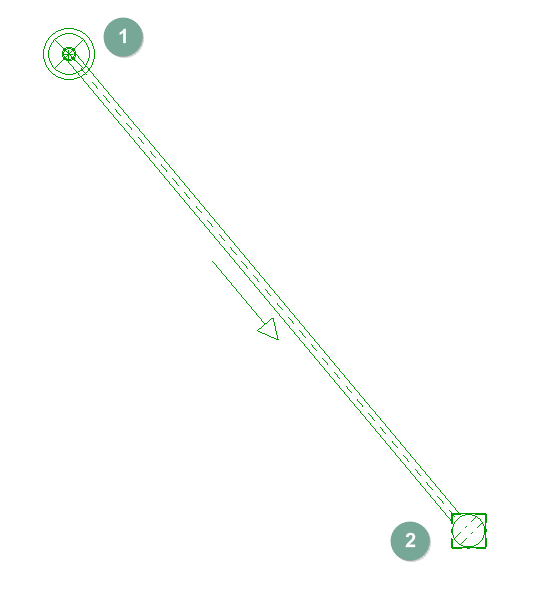

- Génération de la tuyauterie entre un ‘Raccordement’ (1) et un ‘Tabouret siphoïde’ (2).
- Génération de la tuyauterie entre deux regards.
Lier plusieurs éléments
Génère plusieurs tuyauteries entre les éléments sélectionnés dans le modèle.
- Séquence d'utilisation :

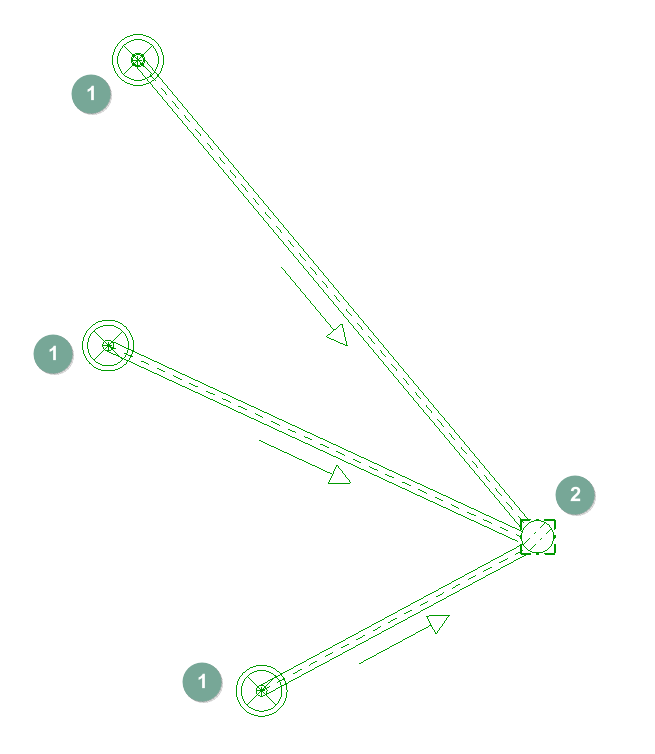

- Disposition manuelle des éléments à lier (par exemple, plusieurs raccordements d'une pièce humide et un tabouret siphoïde).
- Cliquez sur l'option ‘Lier plusieurs éléments’.
- Sélectionnez avec le bouton gauche les éléments d'origine des tuyauteries ; dans ce cas, les raccordements (1).
- Cliquez avec le bouton droit pour confirmer la sélection précédente.
- Sélectionnez avec le bouton gauche de la souris l'élément de destination des tuyauteries ; dans ce cas, le tabouret siphoïde (2). À ce stade, les tuyauteries qui relient les éléments sont générés.
Générer le parcours à partir des éléments vers la dérivation
Génère les tuyauteries individuelles entre les raccordements sélectionnés et une dérivation à tracé contrôlé (qui doit être préalablement introduite à l'emplacement souhaité).
- Séquence d'utilisation :
- Disposition manuelle des éléments d'origine des tuyauteries, tels que les raccordements (1).
- Saisie manuelle de la tuyauterie de dérivation (2) selon la géométrie souhaitée par l'utilisateur.
- Cliquez sur l'option ‘Générer le parcours à partir des éléments vers la dérivation’.
- Sélectionnez avec le bouton gauche les éléments d'origine des tuyauteries (1).
- Cliquez avec le bouton droit pour confirmer la sélection précédente.

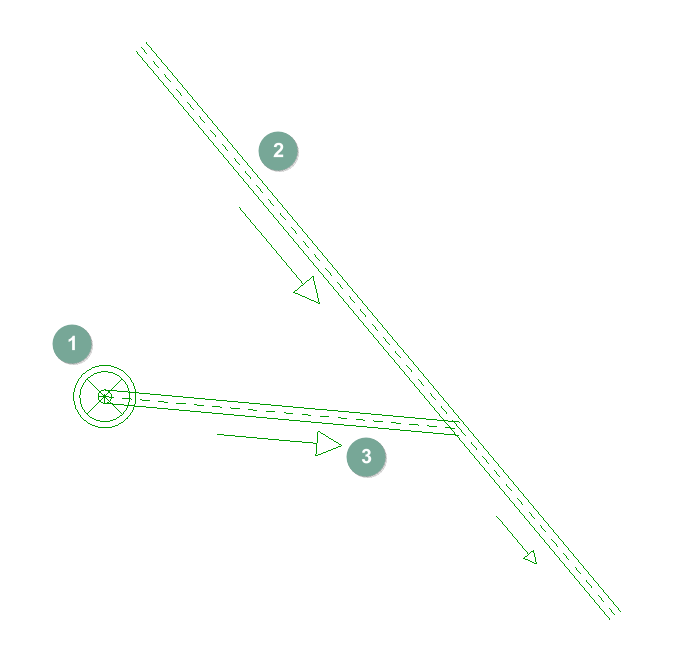

- Sélectionnez avec le bouton gauche la dérivation (2) introduite manuellement. En conséquence, les tuyauteries individuelles (3) sont générées automatiquement depuis les raccordements jusqu'à la dérivation, en la raccordant à 45 degrés.
Générer le parcours des raccordements au regard
Génère les tuyauteries depuis les raccordements sélectionnés jusqu'à un élément de type regard, en fonction du nombre de connexions autorisées dans cet élément.
| Note : |
|---|
| Le nombre de connexions ou d'entrées de tuyaux disponibles dans l'élément de type regard est défini dans ‘Options générales’ > ‘Options de dimensionnement et vérifications à réaliser’ > ‘Regards’ > ‘Caractéristiques dimensionnelles’ > ‘Fixer les connexions’. Dans le cas des tabourets siphoïdes, il est également nécessaire de définir ici que l'élément est de type ‘Petite évacuation’. |
- Séquence d'utilisation :
- Disposition manuelle des raccordements (1).
- Disposition manuelle de l'élément de type ‘Regard’ (comme un tabouret siphoïde) (2).
- Cliquez sur l'option ‘Générer le parcours des raccordements au regard’.
- Sélectionnez avec le bouton gauche les éléments d'origine des tuyauteries (1).
- Cliquez avec le bouton droit pour confirmer la sélection précédente.

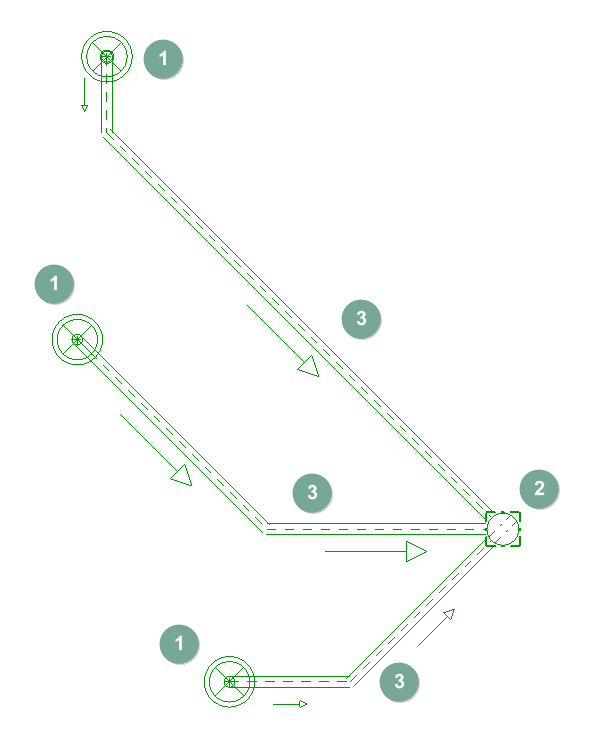

- Sélectionnez avec le bouton gauche l'élément de type regard (comme le tabouret siphoïde) (2) saisi manuellement. En conséquence, les tuyauteries sont automatiquement générés depuis les raccordements jusqu'aux connexions disponibles de l'élément de type regard (3), qui sont réparties autour de celui-ci de manière radiale.
Générer le parcours pour le tracé horizontal des tuyauteries
Génère les tuyauteries en suivant un tracé horizontal contrôlé, qui doit être préalablement saisi dans la position souhaitée.
- Séquence d'utilisation :

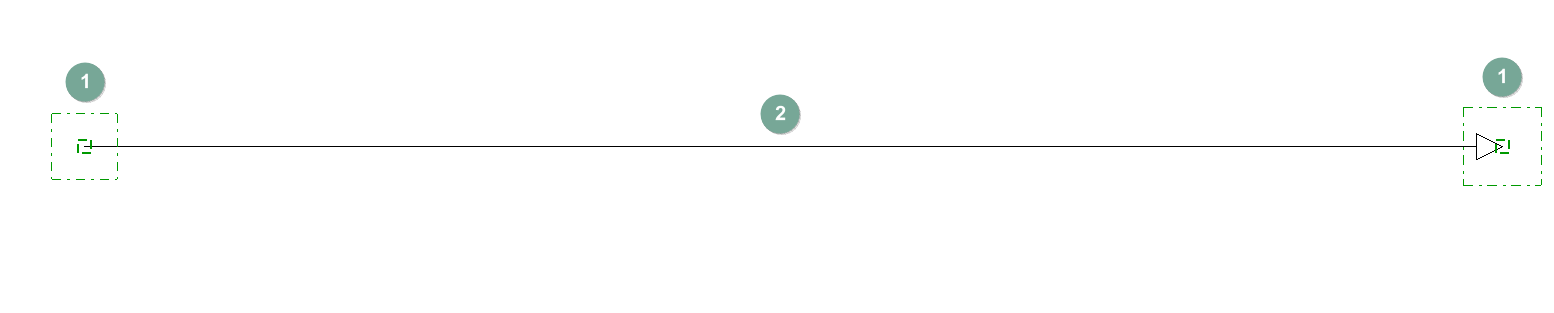

- Disposition manuelle des éléments (par exemple, deux regards) (1).
- Saisie manuelle du ‘Tracé horizontal des tuyauteries’ (2) entre les centres des éléments, en suivant la géométrie et la direction souhaitées par l'utilisateur (dans cet exemple, le trajet est situé entre le centre d'un regard et celui d'un autre).
- Cliquez sur l'option 'Générer le parcours pour le tracé horizontal des tuyauteries'.

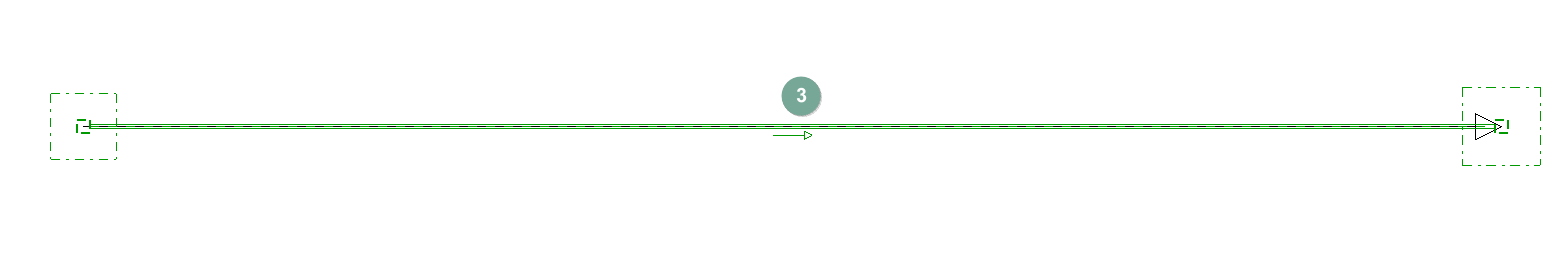

- Sélectionnez le tracé horizontal des tuyauteries avec le bouton gauche. La tuyauterie (3) est alors générée automatiquement entre les éléments en suivant le tracé sélectionné.
| Note : |
|---|
| Cette méthode de travail garantit une meilleure résolution des connexions entre les tuyauteries et les éléments. |
Générer le parcours par les gaines techniques
Génère une tuyauterie en suivant un pas de pose vertical des tuyauteries (ou gaine technique), qui doit être préalablement introduit dans la position souhaitée.
- Séquence d'utilisation :
- Introduction manuelle du ‘Pas de pose vertical des tuyauteries’.
- Cliquez sur l'option ‘Générer le parcours par les gaines techniques’.

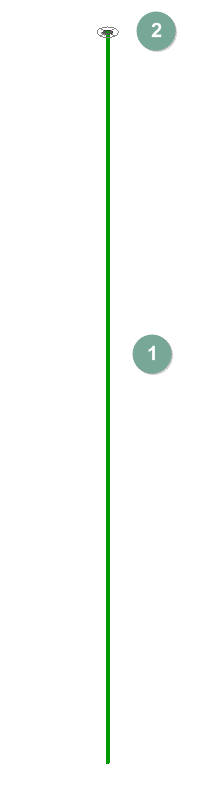

- Sélectionnez le pas de pose vertical des tuyauteries avec le bouton gauche. En conséquence, la tuyauterie (1) est automatiquement générée en suivant le tracé de la gaine technique. De plus, le logiciel dispose d'un ‘Terminal d'aération’ (2) à son extrémité supérieure.
Avant la génération, les raccordements peuvent être introduits manuellement dans leur position ou peuvent être générés par la lecture du modèle BIM, si celui-ci dispose d'informations sur les appareils sanitaires. Les autres éléments nécessaires à la génération (tuyauterie principale de dérivation, regards ou tabourets siphoïdes, tracés horizontaux et pas de pose verticaux des tuyauteries) doivent être saisis manuellement avant d'utiliser les options mentionnées.

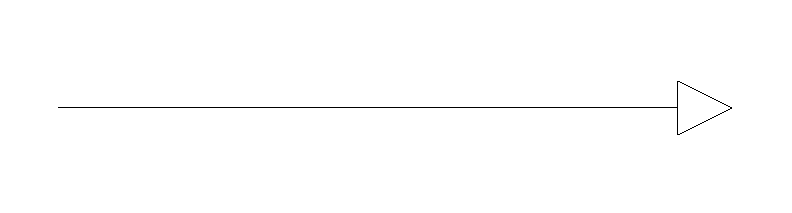

Tracé horizontal des tuyauteries
Permet d'indiquer le tracé horizontal des tuyauteries entre deux éléments afin de pouvoir l'utiliser ultérieurement dans les processus de génération.

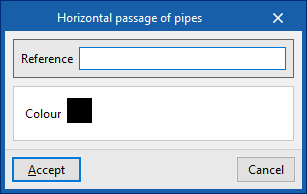

Lors de la saisie d'un tracé horizontal de canalisations, les données suivantes doivent être indiquées :
- Référence
Référence du tracé horizontal des tuyauteries. - Couleur
Couleur de représentation.

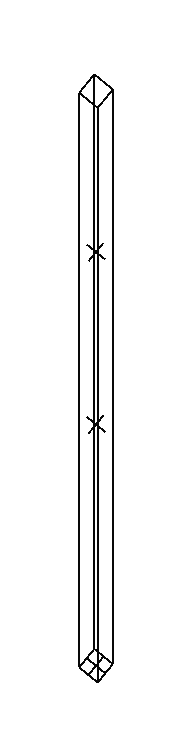

Pas de pose vertical des tuyauteries
Permet d'indiquer la position d’une gaine technique ou d'un pas de pose vertical des tuyauteries afin de pouvoir l'utiliser ultérieurement dans les processus de génération.

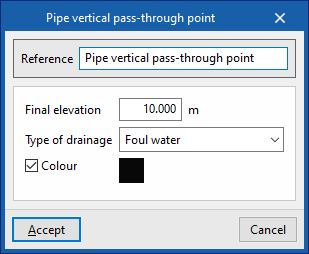

Lors de la saisie d'un pas de pose vertical des tuyauteries, il est nécessaire d'indiquer les données suivantes :
- Référence du pas de pose vertical des tuyauteries.
- Type de drainage
Sélectionnez le type de drainage parmi les suivants :- Eaux usées / Eaux noires / Eaux grises / Eaux pluviales / Eaux usées et pluviales
- Cote finale
Cote finale du pas de pose vertical des tuyauteries en coordonnées absolues. - Couleur
- Couleur de représentation.

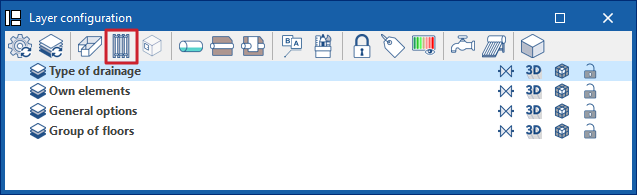

Options associées dans le panneau ‘Configuration des calques’
La barre d'outils du panneau ‘Configuration des calques’ offre une option spécifique pour contrôler la visualisation des tracés horizontaux et des pas de pose verticaux des tuyauteries introduits dans le modèle.
