Production d’E.C.S.

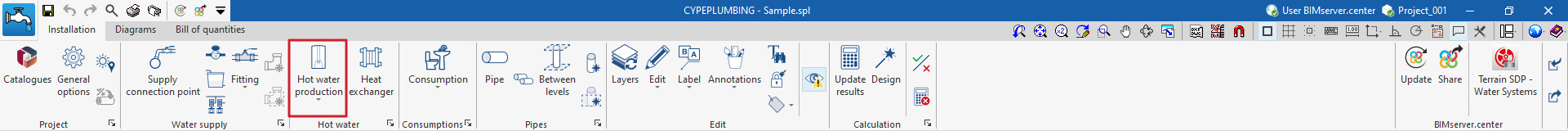

Insérez les équipements de production d’E.C.S. dans l’installation d’approvisionnement en eau.

Lors de la saisie ou de la modification d’un équipement, configurez les paramètres suivants. Certaines options n’apparaissent que si l’option 'Introduction simplifiée' (icône 'Options de calcul' des 'Options générales') est désactivée.

• Référence
  • Définissez la référence de l’élément.
  • Bloquez ou débloquez la valeur :
    • Si la valeur est débloquée, le logiciel crée ou met à jour la référence lors de la mise à jour des résultats.


• Référence de l’équipement de production d’E.C.S.
  • Sélectionnez le type d’équipement par sa référence.
  • Créez et modifiez ces types via 'Options de dimensionnement et vérifications à réaliser' (dans les 'Options générales' du bloc 'Projet').


• Données générales
  • Renseignez les données générales de l’élément.
  • Bloquez ou débloquez certaines valeurs :
    • Si une valeur est bloquée, le logiciel ne la modifie pas lors de la mise à jour des résultats.


• Chauffe-eau à accumulation / Chauffe-eau instantané
  • Sélectionnez l’équipement parmi ceux définis dans 'Sélection des matériaux et des équipements' (dans les 'Options générales' du bloc 'Projet').


• Dimensions (Bloquer/Débloquer)
  • Définissez les dimensions selon le type d’équipement :
    • Chauffe-eau à accumulation : saisissez la capacité ;
    • Chauffe-eau instantané : saisissez le débit.


• Température (Bloquer/Débloquer)
  • Définissez la température de fonctionnement.


• Consommation
  • Définissez la consommation d’E.C.S. associée à l’équipement.
  • Utilisez le bouton à droite pour charger automatiquement les données à partir :
    • de 'Demande quotidienne, par unité' (paramétrable dans 'Critères de demande', dans l’icône 'Options de calcul' des 'Options générales') ;
    • du nombre d’unités alimentées par l’équipement.
  • Paramètres disponibles :
    • Référence
    • Description
    • Volume journalier
    • Volume
  • Définissez, pour chaque mois :
    • Occupation
    • Consommation
    • Température
    • Répartition


• Débit (Bloquer/Débloquer)
  • Définissez le débit de l’élément.


• Pression (Bloquer/Débloquer)
  • Définissez la pression de fonctionnement.


• Disposition 3D
  • Définissez la position et l’angle de l’élément.
  • Cette section n’apparaît qu’à l’édition d’un élément déjà saisi.
  • Paramètres :
    • Position (x, y, z)
    • Angle


• Étiquette (optionnel)
  • Gérez les informations visibles dans l’étiquette de l’élément.
  • Paramètre :
    • Référence (optionnel)


• Estimatif
  • Contrôlez la génération de l’estimatif de l’élément à l’aide de filtres.


• Vérifications
  • Consultez et listez les vérifications effectuées sur l’élément.
  • Activez, modifiez ou désactivez ces vérifications dans 'Options de dimensionnement et vérifications à réaliser' (dans les 'Options générales' du bloc 'Projet').
