Tuyauterie

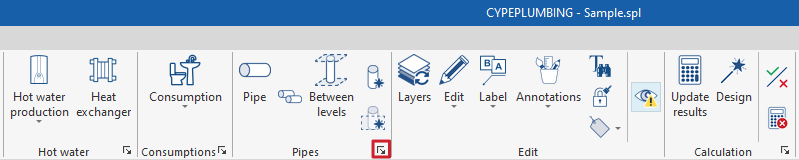

Permet d'insérer des tuyauteries dans l'installation d'approvisionnement en eau dans n'importe quelle position.

Lors de la saisie ou de la modification d'une tuyauterie, les paramètres suivants peuvent être configurés. Certains paramètres n'apparaissent que si l'option ‘Introduction simplifiée’, située dans l’icône ‘Options de calcul’ des ‘Options générales’, est désactivée :

• Référence
  Référence de l'élément. Cette valeur peut être bloquée ou débloquée. Si elle est débloquée, le logiciel doit créer ou modifier la référence lors de la mise à jour des résultats.
• Référence de la tuyauterie
  Permet de sélectionner le type de tuyauterie par sa référence et selon qu'il est situé dans une tuyauterie d’eau froide, d’eau chaude, de retour d'eau chaude, dans un circuit auxiliaire de départ ou de retour. Ces types peuvent être créés et édités dans ‘Options de dimensionnement et vérifications à réaliser’, situées dans les ‘Options générales’ du bloc ‘Projet’. En outre, le logiciel indique la ‘Référence du matériau’.
  La référence de la tuyauterie peut être bloquée ou débloquée. Si elle est débloquée, le logiciel peut la modifier lors de la mise à jour des résultats en fonction de sa disposition dans le modèle.
• Données générales
  Permet de définir les données générales de l'élément. Certaines de ces valeurs peuvent être bloquées ou débloquées. Si une valeur est bloquée, elle n'est pas modifiée lors de la mise à jour des résultats.
  • Diamètre de la tuyauterie (Bloquer/Débloquer)
    Permet de sélectionner le diamètre de la tuyauterie parmi ceux disponibles dans la série. Les matériaux et équipements de l'installation peuvent être créés et modifiés à partir du bloc ‘Projet’, en accédant aux ‘Options générales’ puis à ‘Sélection des matériaux et des équipements’.
  • Température (Bloquer/Débloquer)
  • Pression d’entrée (Bloquer/Débloquer)
    Permet de définir la pression d'entrée dans la tuyauterie.
  • Longueur équivalente (Bloquer/Débloquer)
  • Tronçon le plus défavorable (optionnel) (Bloquer/Débloquer)
  • Tronçon le plus favorable (optionnel) (Bloquer/Débloquer)
• Débit
  Permet de définir le débit de la tuyauterie. Dans la boîte de dialogue accessible par le bouton de droite, vous pouvez indiquer les valeurs du débit d'eau froide ou d'eau chaude avec lesquelles sera affecté le tronçon précédent qui alimentera la tuyauterie en cours d'édition ou de saisie. Les valeurs affichées dans le panneau principal d'édition de la tuyauterie correspondent à celles qui est en cours d'édition ou de saisie :
  • Débit brut
  • Consommations
  • Simultanéité
• Disposition 3D
  Permet de consulter ou de modifier les coordonnées des points de la ligne polygonale définissant la position de la tuyauterie dans le modèle. Cette section n'apparaît que lors de l'édition d'une tuyauterie déjà saisie.
  • X, Y, Z
• Étiquette (optionnel)
  Permet de gérer les informations visibles dans l'étiquette de l'élément.
  • Référence
  • Longueur
  • Diamètre
  • Isolation
• Estimatif
  Permet de contrôler la génération de l'estimatif de l'élément au moyen de filtres.
  • Tuyauterie
  • Isolation
• Vérifications
  Permet de consulter et de lister les vérifications effectuées sur l'élément. Ces vérifications peuvent être activées, modifiées ou désactivées à partir du bloc ‘Projet’, en accédant aux ‘Options générales’ puis aux ‘Options de dimensionnement et vérifications à réaliser’.
• Dimensionner
• Cet outil, disponible à partir du bouton situé dans le coin inférieur droit du panneau d'édition de la tuyauterie, permet de la dimensionner automatiquement pour qu’elle soit conforme aux vérifications définies.

Tuyauteries entre les niveaux

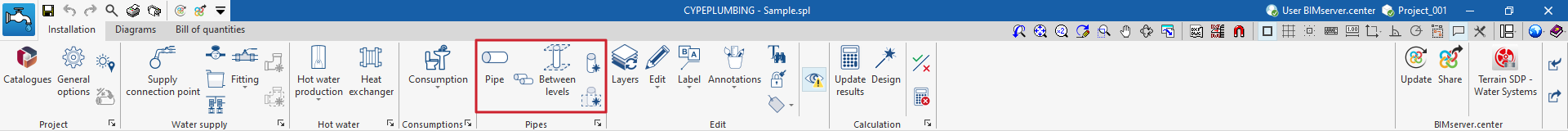

L'option ‘Entre les niveaux’ permet d'insérer des tuyauteries d'approvisionnement en eau entre les niveaux.

En cliquant sur cette option, le logiciel permet de définir les caractéristiques de la tuyauterie à l'aide d'un panneau d'édition identique à celui qui apparaît lors de l'utilisation de l'option ‘Tuyauterie’.

Ensuite, dans la boîte de dialogue ‘Propriétés’ - ‘Tuyauterie verticale’, le niveau associé au ‘Point final’ de la tuyauterie est défini, ainsi qu'un ‘Déplacement’ sur le niveau indiqué, exprimé en valeurs positives ou négatives. Le point initial de la tuyauterie est marqué par le curseur sur un point de l’aire de travail.

Ainsi, la tuyauterie est disposée à partir de la cote du plan de travail de la vue active jusqu'à la cote définie par le niveau sélectionné et le déplacement indiqué dans la boîte de dialogue susmentionnée.
