Tableaux de quantités

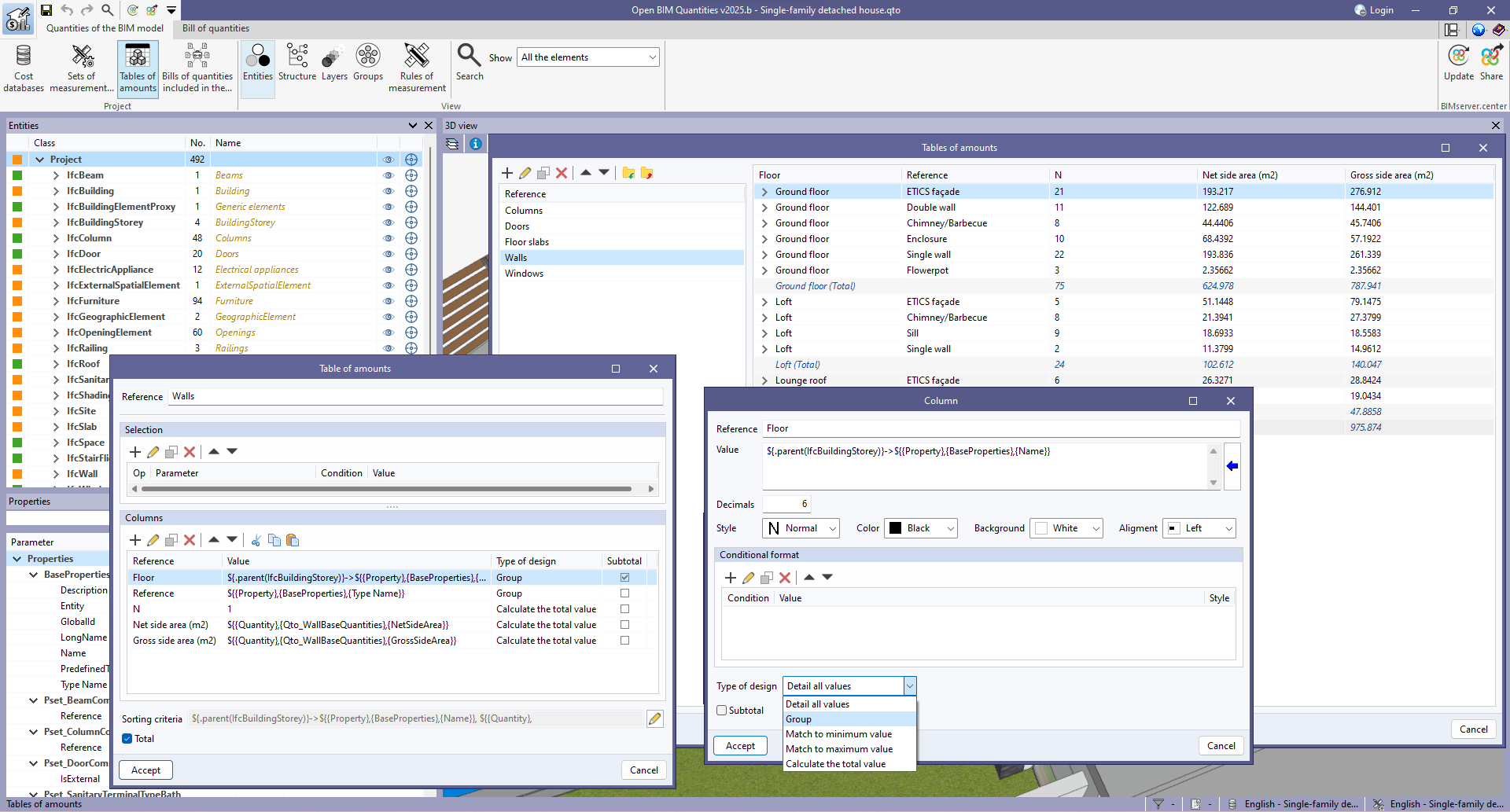

Dans l'onglet ‘Métré du modèle BIM’, dans le bloc ‘Projet’ de la barre d'outils principale, se trouve le bouton ‘Tableaux de quantités’, qui permet de configurer et d'afficher des tableaux de quantités et d'y utiliser les informations contenues dans les composants des modèles.
Lorsque vous sélectionnez ce bouton, une fenêtre s'affiche avec les tableaux de quantités définis pour le projet.
Les champs permettant de créer un nouveau tableau sont les suivants :
- Référence
Affiche une référence permettant d'identifier le tableau dans la liste des tableaux de quantités. - Sélection
Permet de définir les conditions que doivent remplir les éléments du projet pour être inclus dans le tableau. - Colonnes
Permet de définir la référence, la valeur, le style, le format conditionnel et le type de calcul des colonnes du tableau.- Pour le champ ‘Valeur’, il est possible d'utiliser les informations contenues dans les propriétés et les quantités des composants du projet à l'aide de la flèche bleue (‘Paramètre’).

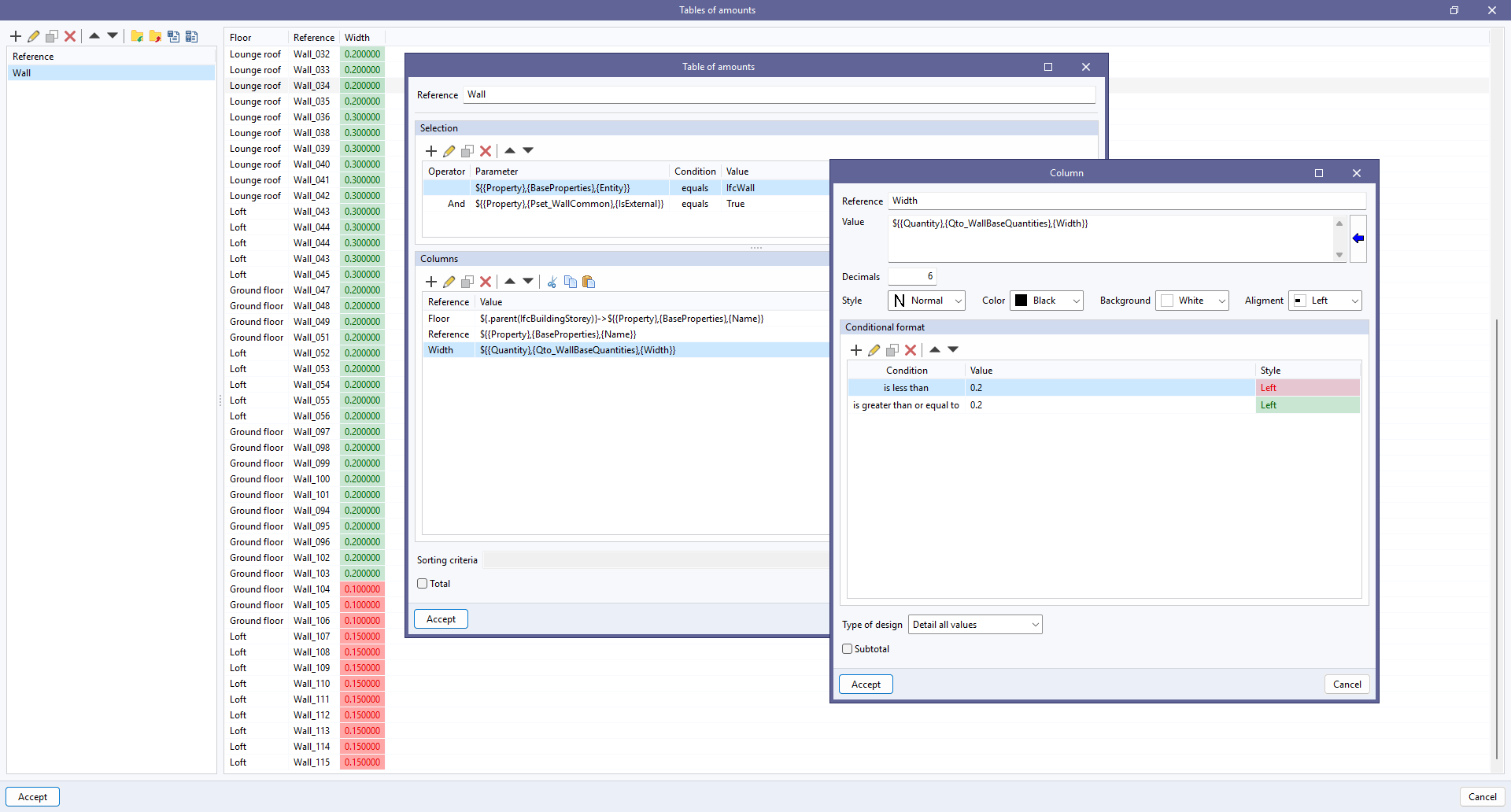

- Le champ ‘Format conditionnel’ permet de définir une ou plusieurs conditions sur les colonnes du tableau, facilitant ainsi les vérifications dans le modèle IFC. Pour cela, il faut indiquer une condition, une valeur et un style.
- Le champ ‘Type de calcul’ permet quant à lui :
- Détailler toutes les valeurs
Cette option ajoute une ligne pour chaque élément qui remplit les conditions définies dans la sélection. Il s'agit de la valeur par défaut. - Grouper
Groupe dans une ligne les éléments qui ont la même valeur pour cette colonne. - Égaliser à la valeur minimale
Obtient la valeur minimale du paramètre associé à la colonne pour chacun des éléments sélectionnés dans la ligne. - Égaliser à la valeur maximale
Obtient la valeur maximale du paramètre associé à la colonne pour chacun des éléments sélectionnés dans la ligne. - Calculer la valeur totale
Additionne les valeurs du paramètre associé à la colonne pour chacun des éléments sélectionnés dans la ligne.
- Détailler toutes les valeurs
- Critères de classement
Permet d'indiquer l'ordre dans lequel les lignes du tableau doivent être insérées à partir des informations disponibles dans les composants du projet.
| Note : |
|---|
| Pour générer des lignes de sous-total, vous devez sélectionner le champ ‘Sous-total’ dans le panneau de configuration des ‘Colonnes’. En le cochant, une ligne de sous-total est ajoutée au tableau chaque fois que la valeur de la colonne change. Dans le panneau de configuration du ‘Tableau de quantités’, l'option ‘Total’ apparaît. En la cochant, une ligne de total est ajoutée à la fin du tableau. |
| Note : |
|---|
| Comme les tableaux sont définis à partir de variables provenant des composants du modèle, ils sont automatiquement mis à jour lorsque des modifications sont apportées au projet Open BIM Quantities. |
Exportation des tableaux de quantités
La configuration des tableaux de quantités peut être exportée dans un fichier (.bib804) afin d'être utilisée dans d'autres projets.
Les tableaux de quantités peuvent être exportés au format CSV, qui peut être facilement lu dans un tableur. En outre, il est possible de générer un document avec le tableau de référence et de l'exporter dans plusieurs formats (PDF, DOCX, TXT, HTML ou RTF). Ces deux options sont disponibles en cliquant avec le bouton droit de la souris sur la référence du tableau de quantités et en sélectionnant respectivement ‘Exporter’ ou ‘Récapitulatif’.
