Gestion des linteaux de liaison

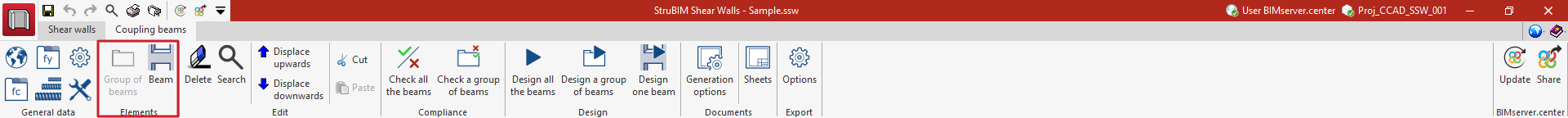

Options du bloc 'Éléments'
Les options du bloc 'Éléments' de la barre d’outils supérieure permettent d’insérer manuellement des groupes de poutres et des linteaux de liaison dans le projet.
- Groupe de poutres
Ajoutez un groupe de poutres à la liste après avoir sélectionné le groupe racine 'Linteaux de liaison'. Saisissez sa 'Référence'. - Poutre
Ajoutez un linteau de liaison à la liste après avoir sélectionné le groupe de poutres dans lequel l’insérer. Saisissez sa 'Référence', puis définissez ses autres propriétés dans les sections correspondantes du panneau central :- 'Matériaux'
- 'Géométrie'
- 'Armature'
Le logiciel génère automatiquement les poutres et les groupes de poutres lors de l’importation initiale, à partir des informations du modèle BIM.
La création de groupes de poutres permet :
- de vérifier la conformité réglementaire par groupes ;
- de dimensionner les armatures par groupes, via les options dédiées.

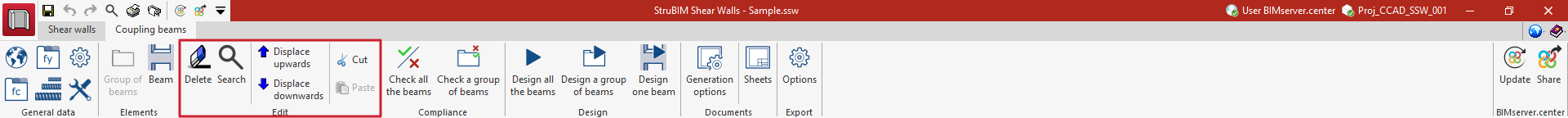

Options du bloc 'Édition'
Les options du bloc 'Édition' permettent de gérer la liste des poutres et des groupes de poutres déjà définis.
- Effacer
Supprimez la poutre ou le groupe de poutres sélectionné dans la liste du panneau latéral. - Rechercher

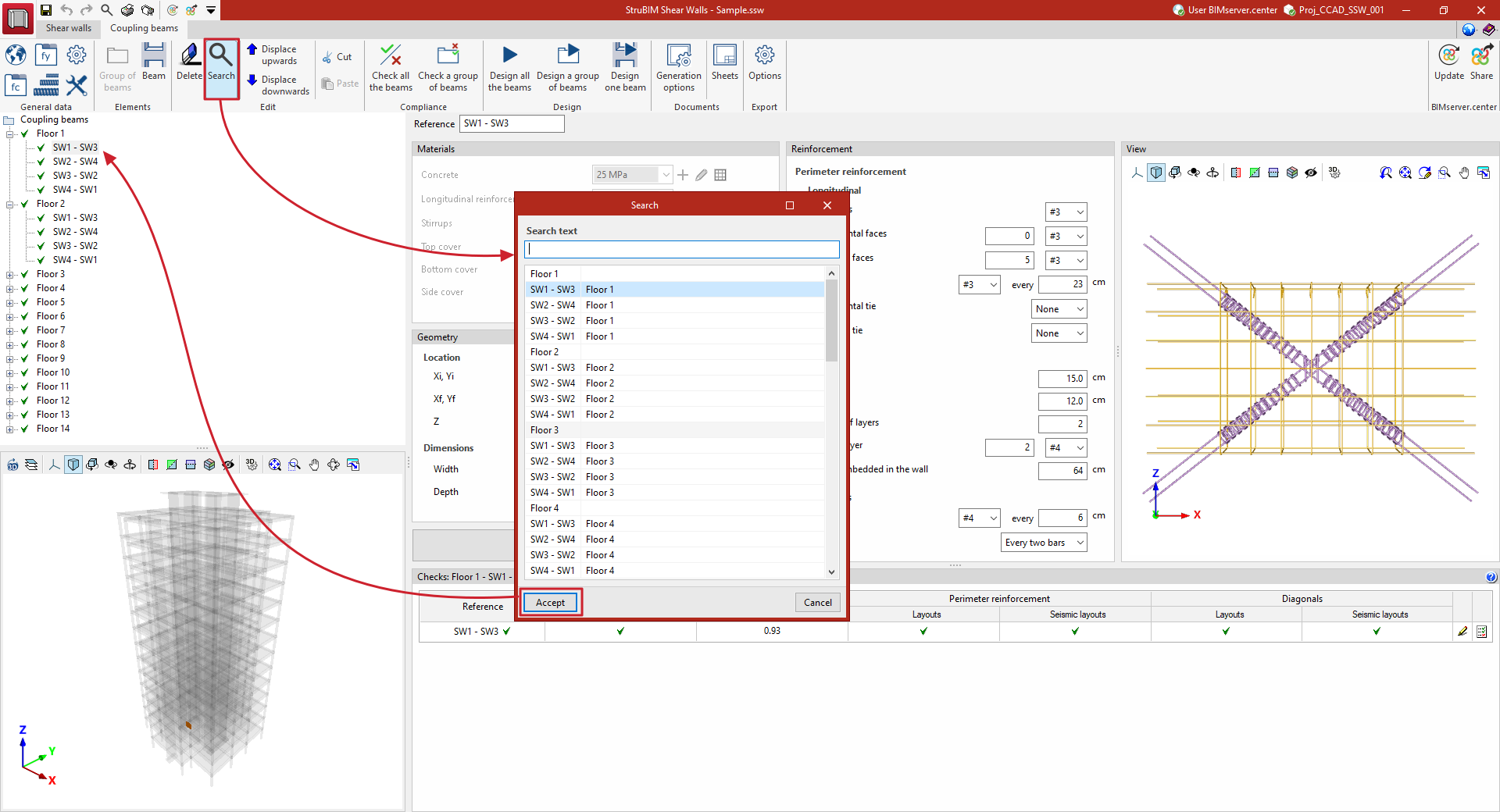

Recherchez puis sélectionnez une poutre ou un groupe de poutres en saisissant sa référence (ou une partie de celle-ci). - Déplacer vers le haut
Déplacez la poutre ou le groupe de poutres sélectionné d’une position vers le haut dans la liste. - Déplacer vers le bas
Déplacez la poutre ou le groupe de poutres sélectionné d’une position vers le bas dans la liste. - Couper
Coupez la poutre ou le groupe de poutres sélectionné. - Coller
Collez la poutre ou le groupe de poutres à l’emplacement indiqué dans la liste.
