CYPEPLUMBING

A interface do separador "Water Systems" do programa CYPEPLUMBING apresenta três separadores na parte superior com ambientes de trabalho diferenciados: "Instalação", "Esquemas" e "Orçamento". Estes ambientes são semelhantes aos de outras ferramentas da CYPE e dispõem de um sistema de janelas ancoráveis que podem ser personalizadas para adaptar o espaço de trabalho às necessidades do projeto.

Separador "Instalação"

O separador "Instalação" apresenta um ambiente de trabalho que permite realizar o projeto da instalação de abastecimento de água, tanto numa vista 3D como em qualquer tipo de vista 2D (tais como plantas e alçados). Desta forma, é possível introduzir os elementos da instalação utilizando a vista mais adequada em cada momento.

Este separador apresenta:

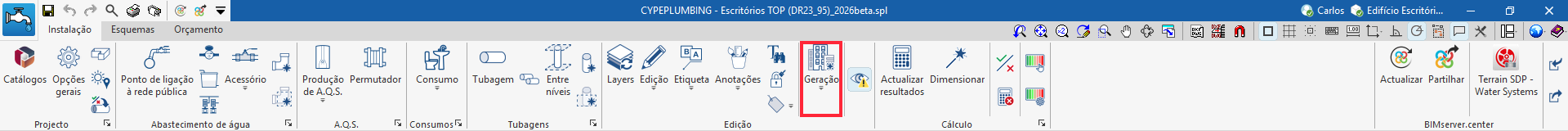

• Uma barra de ferramentas superior n qual se encontram as ferramentas para gerir os catálogos e as opções de projeto; introduzir e editar os elementos da instalação de abastecimento de água (pontos de ligação á rede pública, contadores, depósitos, sistemas de bombagem, acessórios, coletores, equipamentos de produção de A.Q.S., permutadores, consumos e tubagens); e realizar o cálculo, verificação dimensionamento da instalação.
• A área de trabalho, à direita do ecrã, onde se introduzem, editam e visualizam os elementos mencionados.

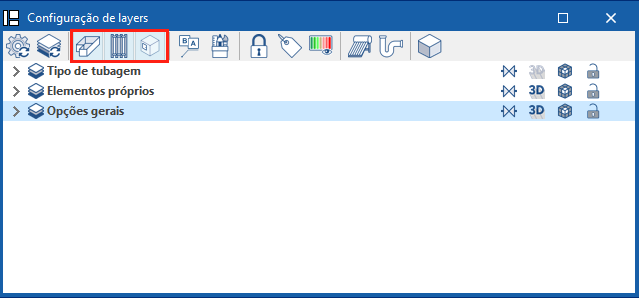

• No lado esquerdo, vários painéis com ferramentas para definir as vistas e os níveis do projeto, gerir a visibilidade dos elementos lidos e configurar as layers e as opções de captura.

Separador "Esquemas"

O separador "Esquemas" apresenta um ambiente de trabalho que permite gerar os esquemas da instalação de abastecimento de água e compô-los em folhas dos formatos pretendidos.

Este separador apresenta:

• Uma barra de ferramentas superior na qual se encontram as ferramentas para gerar os esquemas da instalação de abastecimento de água; introduzir e editar os elementos que os compõem; e ajustar e configurar as opções gerais e a simbologia.
• O espaço de trabalho, à direita do ecrã, onde se introduzem, editam e visualizam os esquemas da instalação.
• No lado esquerdo, um painel de navegação entre os diferentes esquemas criados, que são compostos por folhas de formato e escala editáveis.

Separador "Orçamento"

Por outro lado, o separador "Orçamento" permite gerir a medição e orçamento das instalações de abastecimento de água e apresenta:

• Uma barra de ferramentas superior na qual se encontram as ferramentas para a criação e edição do orçamento, assim como as de gestão e criação de listagens.
• Uma janela gráfica com a sua própria barra de ferramentas, localizada no lado direito, na qual é possível visualizar os diferentes elementos da obra.
• Uma zona específica para estruturação do orçamento, no lado esquerdo.

Ao iniciar a aplicação e clicar em “Novo”, é possível criar uma “Nova obra”. Após indicar o "Nome do ficheiro" e a sua "Descrição", a obra pode ser integrada num projeto já existente no BIMserver.center.

Isto é feito na janela "Seleção de projeto", que apresenta as seguintes opções:

• No lado esquerdo, pode iniciar sessão com uma conta do BIMserver.center.
• À direita, utiliza-se a opção "Selecionar projeto" para escolher um projeto existente. Também é possível “Criar novo projeto”. Nesse caso, o projeto criado ficará visível no BIMserver.center a partir desse momento.
• Existe a opção de iniciar o projeto sem estar vinculado à plataforma BIMserver.center. Para isso, basta desmarcar a opção "Vincular-se a um projeto do BIMserver.center", localizada na parte superior esquerda.

Uma vez criada a nova obra, acede-se à interface geral do programa. A qualquer momento do trabalho, é possível partilhar ou importar ficheiros do projeto através do grupo "BIMserver.center", localizado na parte superior superior direita da interface geral do separador "Instalação".

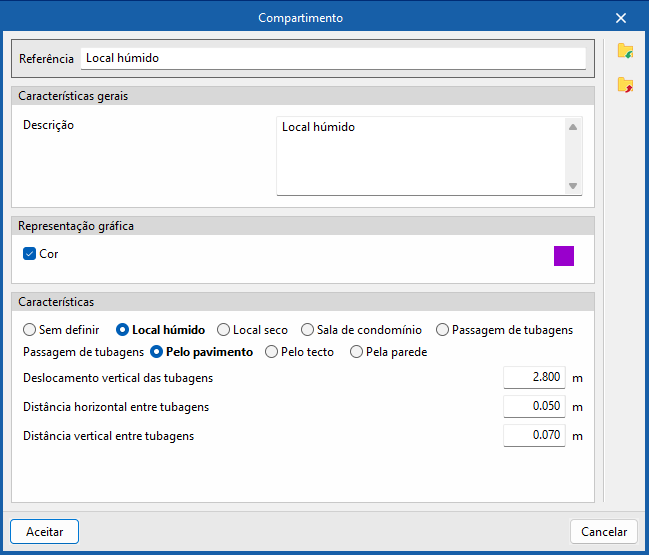

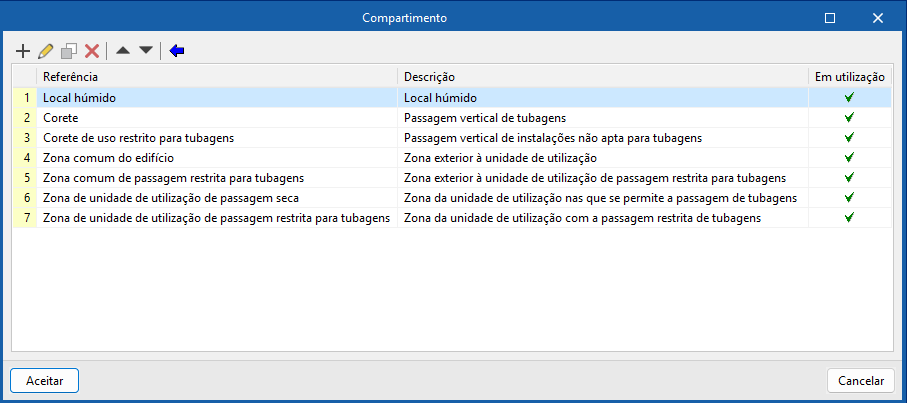

Criação e atribuição de tipos de compartimentos

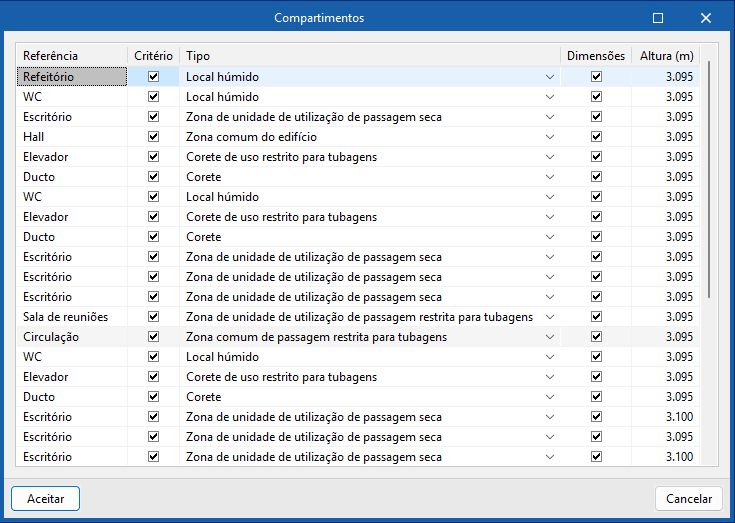

Se o modelo BIM contiver informação dos compartimentos, ao criar uma nova obra, o programa oferece a possibilidade de criar a lista de tipologias de compartimentos necessárias e, posteriormente, realizar uma associação dos compartimentos lidos do modelo BIM às tipologias criadas, selecionando-as nas opções correspondentes.

Desta forma, a volumetria dos compartimentos é gerada automaticamente e disposta no espaço do modelo.

A importação e definição de compartimentos permite ajustar a geração do traçado automático de tubagens.

Se for necessário rever esta configuração posteriormente, devem ser utilizadas as opções correspondentes no grupo "Projeto" ("Opções gerais > Compartimentos" e "Compartimentos", respetivamente).

• Opções de cálculo
• Verificações gerais
• Opções de representação
• Configuração de listagens
• Unidades

Ao utilizar a opção "Importar configuração", disponível no lado direito do painel "Opções gerais", é possível gerar automaticamente estes dados para diferentes normas nacionais e internacionais. Do mesmo modo, podem ser importados dados de diferentes fabricantes clicando nas opções que apresentam o seu logótipo.

As restantes opções da coluna da direita permitem importar e exportar para ficheiros no disco a configuração completa do painel "Opções gerais", assim como selecionar um ficheiro com valores iniciais para a criação de uma obra nova.

Opções de cálculo

Permite definir os dados e critérios gerais de cálculo da instalação de abastecimento de água.

• Dados gerais
  Através do botão de ajuda do lado direito pode ser consultada a formulação utilizada no cálculo hidráulico da instalação. A fórmula de Darcy-Weisbach é utilizada para calcular as perdas de carga em cada tramo da rede. Também são apresentadas as expressões que determinam o cálculo das redes de retorno de água quente.
  • Introdução simplificada (opcional)
    Se esta opção estiver ativada, os painéis de introdução e edição dos elementos da instalação terão um aspeto simplificado e não exigirão a definição de alguns parâmetros por parte do utilizador.
  • Características da água
    Permite definir a densidade, o calor específico e a viscosidade da água por cada valor de temperatura.
  • Cálculo da dissipação de calor (opcional)
    Permite ativar o cálculo da dissipação de calor. Exige a introdução do valor de temperatura ambiente.
  • Percentagem mínima de caudal de recirculação (opcional)
    Permite definir uma percentagem mínima de caudal de recirculação nos circuitos de retorno de água quente.
  • Perdas de carga localizadas em ligações de tubagens
    Permite selecionar o tipo de perda de carga localizada a atribuir nas ligações dos diferentes tipos de tubagens quando se utilizam as ferramentas de geração automática de "Perdas de carga localizadas em ligações de tubagens" disponíveis no grupo "Abastecimento de água" da barra de ferramentas principal. A biblioteca de tipos de perdas de carga pode ser configurada em "Acessórios", na secção "Opções de dimensionamento e verificações a realizar" das "Opções gerais".
    • Água fria (Curva 45º, Curva 90º, Tê, Redução)
    • Água quente (Curva 45º, Curva 90º, Tê, Redução)
    • Retorno de água quente (Curva 45º, Curva 90º, Tê, Redução)
    • Impulsão auxiliar (Curva 45º, Curva 90º, Tê, Redução)
    • Retorno auxiliar (Curva 45º, Curva 90º, Tê, Redução)
• Necessidades de A.Q.S.
  • Critérios de necessidade
    Permite definir os critérios de necessidades de A.Q.S. disponíveis indicando a sua referência, descrição e a necessidade diária, por unidade (em unidades de volume). Estes critérios podem ser selecionados posteriormente para introduzir a informação necessária na secção "Consumo" dos equipamentos de "Produção de A.Q.S.".
  • Temperatura de referência (opcional)
    Permite definir a temperatura de referência das necessidades de A.Q.S.
  • Fator de correção (opcional)
    Permite definir um fator de correção para as necessidades de A.Q.S. em função do número de frações.
• Geração
  • Critérios de cálculo (opcional)
    Permite selecionar o tipo de tubagem que o programa atribui a cada tramo da instalação durante o cálculo, no caso em que se mantenha desbloqueado na secção "Referência da tubagem" em cada tubagem introduzida no modelo. Os tipos de tubagem podem ser criados em "Tubagens", na seção "Opções de dimensionamento e verificações a realizar" das "Opções gerais".
    • Água fria (Pontos de ligação à rede pública, Pré-instalação de contador, Bateria de contadores, Válvula individual, Válvula de local húmido, Consumo, Outros)
  • Água quente (Produção de A.Q.S., Pré-instalação de contador, Bateria de contadores, Válvula individual, Válvula de local húmido, Consumo, Outros)
• Dimensionamento
  • Diâmetros mínimos
    Se esta opção for escolhida, o dimensionamento da instalação é realizado com os valores máximos de velocidade e perda de carga introduzidos para cada tubagem a partir de "Tubagem", na secção "Opções de dimensionamento e verificações a realizar" das "Opções gerais". Com este dimensionamento, obtêm-se os diâmetros mínimos possíveis, se a pressão de abastecimento for suficiente.
  • Pressão mínima de abastecimento disponível
    Se esta opção for escolhida, o programa inicia um processo iterativo de dimensionamento que, para além de cumprir com os valores máximos de velocidade e perda de carga introduzidos para cada tubagem (em "Tubagens", na secção "Opções de dimensionamento e verificações a realizar" das "Opções gerais") aumenta o diâmetro das tubagens nos circuitos onde as perdas condicionam uma maior pressão de entrada na instalação, respeitando o critério de velocidade mínima introduzido na mesma secção. Com este dimensionamento, obtêm-se os diâmetros que requerem a mínima pressão de abastecimento possível. Se, adicionalmente, forem selecionadas as seguintes opções que permitem não aumentar o diâmetro dos tramos mais desfavoráveis quando se atinge uma velocidade mínima ou uma perda de carga mínima, obtém-se um dimensionamento da instalação mais próximo do ótimo económico:
    • Não aumentar o diâmetro se a perda de carga for reduzida (opcional)
      • Perda de pressão mínima
    • Não aumentar o diâmetro se a velocidade for reduzida (opcional)
      • Velocidade mínima
• Simultaneidade
  Permite selecionar e definir os métodos de cálculo de simultaneidade disponíveis no projeto. Posteriormente, é possível escolher um destes métodos para cada tubagem definida em "Tubagens", na seção "Opções de dimensionamento e verificações a realizar" das "Opções gerais".
  • Q = K_n Σ Q_i
    Permite definir o caudal simultâneo em função da soma dos caudais instantâneos (Q_i) e do coeficiente (K_n). Este coeficiente depende do número n de consumos e a sua expressão de cálculo assume diferentes formas, que podem ser selecionadas para cada tubagem definida em "Tubagens", na seção "Opções de dimensionamento e verificações a realizar" das "Opções gerais".
  • Q_c = x₁ × Q_t^x₂ + x₃
    Permite definir o caudal simultâneo ou de cálculo em função do caudal bruto (Q_t) e dos parâmetros x₁, x₂ y x₃, que podem ser definidos por intervalos de caudal. Este método é proposto em alguns documentos como a norma UNE 149201:2017.
  • Q_c (U)
    Permite definir o caudal simultâneo ou de cálculo (Q_c) em função do número de unidades de consumo (U).
  • Q_c (Q_t)
    Permite definir o caudal simultâneo ou de cálculo (Q_c) em função do caudal bruto (Q_t).

Verificações gerais

Permite definir as verificações gerais da instalação de abastecimento de água.

• Verificações gerais
  • Colocação em série de válvulas de local húmido (opcional)
  • Distância máxima entre o equipamento de produção de A.Q.S. e o ponto de consumo (opcional)
• Opções de dimensionamento
  Com esta funcionalidade é possível configurar opções alternativas de dimensionamento de forma global para todos os elementos da instalação. Os parâmetros ativados e introduzidos nesta janela apenas servem para alterar os valores dos parâmetros previamente ativados em cada tipo de elemento definido nas "Opções gerais", a partir das quais se acede a "Opções de dimensionamento e verificações a realizar". Além disso, uma vez definidas, estas opções não serão aplicadas ao dimensionamento da instalação até que o utilizador as atribua através do botão "Opções de dimensionamento" do grupo "Projeto" do menu superior de ferramentas da interface general.
  • Referência
  • Descrição
  • Separador "Depósito"
    • Pressão mínima (opcional)
    • Pressão máxima (opcional)
  • Separador "Produção de A.Q.S."
    • Pressão mínima (opcional)
    • Pressão máxima (opcional)
  • Separador "Consumo"
    • Pressão mínima (opcional)
    • Pressão máxima (opcional)
  • Separador "Tubagem"
    • Diâmetro nominal mínimo (opcional)
    • Diâmetro nominal máximo (opcional)
    • Velocidade mínima (opcional)
    • Velocidade máxima (opcional)
    • Perda de carga máxima do tramo (opcional)
    • Simultaneidade (opcional)

Opções de representação

Permite configurar a representação gráfica dos elementos da instalação de abastecimento de água.

• Separador "Tipo de linha e cor"
  Permite modificar o tipo de linha e a cor utilizada na representação gráfica dos diferentes tipos de tubagens.
  • Água fria (Cor, Tipo de linha)
  • Água quente (Cor, Tipo de linha)
  • Retorno de água quente (Cor, Tipo de linha)
  • Impulsão auxiliar (Cor, Tipo de linha)
  • Retorno auxiliar (Cor, Tipo de linha)
• Separador "Etiqueta"
  Permite ajustar a informação apresentada nas etiquetas dos diferentes elementos da instalação de abastecimento de água e o seu tamanho de texto.
  • Composição (Ponto de ligação, Contador, Acessório, Coletor, Depósito, Sistema de bombagem, Produção de A.Q.S., Permutador, Consumo, Tubagem)
  • Configuração
    • Tamanho do texto
• Separador "Simbologia"
  • Misturadora (Símbolo), Água fria (Símbolo), Água quente (Símbolo)
    Permite selecionar o símbolo utilizado na representação gráfica dos consumos da instalação de abastecimento de água entre os símbolos genéricos disponíveis entre os símbolos personalizados criados previamente.
  • Personalizado
    Permite criar símbolos personalizados através de um editor de desenho ou importar os símbolos contidos em ficheiros DXF, DWG ou DWF guardados em disco.

Configuração de listagens

Permite configurar a informação que aparece nas listagens da instalação de abastecimento água.

• Resultados
  Configura a informação que aparece na listagem de resultados.
  • Por rede (opcional)
  • Por critério (opcional)
  • Tramo mais desfavorável (opcional)
  • Tramo mais favorável (opcional)
• Verificações
  Configura a informação que aparece na listagem de verificações.
  • Tramo mais desfavorável (opcional)
  • Tramo mais favorável (opcional)
  • Não verifica (opcional)

Unidades

Permite configurar as unidades, a etiqueta e o número de casas decimais para cada uma das grandezas relacionadas com a instalação de abastecimento de água:

• Grandezas básicas (Tempo, Comprimento, Diâmetro, Rugosidade absoluta, Área, Volume, Volume de líquido, Temperatura, Diferença de temperatura)
• Grandezas gerais (Velocidade, Caudal de água, Pressão, Pressão por unidade de comprimento, Densidade, Viscosidade cinemática da água)
• Magnitudes térmicas (Condutividade térmica, Potência, Calor específico, Fluxo de calor por unidade de comprimento)

Ao utilizar a opção "Importar um dos sistemas de unidades predefinidos", disponível no lado direito do painel, é possível importar um dos seguintes sistemas de unidades:

• Sistema Internacional
  Permite importar as unidades do Sistema Internacional.
• Sistema I-P
  Permite importar as unidades do sistema I-P (Inch-Pound) ou sistema imperial.

• Depósitos
• Grupos de bombagem
• Bombas
• Acessórios
• Acumuladores
• Esquentadores
• Catálogo de tubagens
• Catálogo de isolamentos térmicos

Ao utilizar a opção "Importar configuração", disponível no lado direito do painel "Opções gerais", é possível gerar automaticamente estes dados para diferentes normas nacionais e internacionais. De forma similar, é possível importar dados de diferentes fabricantes, clicando sobre as opções apresentadas no seu logotipo.

As restantes opções da coluna da direita permitem importar e exportar para ficheiros em disco a configuração completa do painel "Opções gerais", assim como selecionar um ficheiro com valores iniciais para a criação de uma obra nova.

Depósitos

Permite definir os materiais e equipamentos correspondentes aos depósitos. A posterior introdução destes elementos no modelo é realizada através da opção "Depósito" do grupo "Abastecimento de água".

Ao definir os depósitos nesta secção é necessário indicar os seguintes parâmetros:

• Referência
  Referência do material ou equipamento.
• Características gerais
  • Descrição
• Características dimensionais
  Permite introduzir as características dimensionais dos equipamentos disponíveis na série adicionando entradas na tabela.
  • Tipo de depósito
    As características dimensionais exigidas variam consoante o depósito é circular ou retangular.
    • Circular (Referência / Capacidade / Raio / Altura / Altura da entrada / Altura da saída)
    • Retangular (Referência / Capacidade / Largura / Comprimento / Altura /Altura da entrada / Altura da saída)

Grupos de Bombagem

Permite definir os materiais e equipamentos correspondentes aos grupos de bombagem. A posterior introdução no modelo destes elementos realiza-se através da opção "Sistema de bombagem" do grupo "Abastecimento de água".

Ao definir os grupos de bombagem nesta seção é necessário indicar os seguintes parâmetros:

• Referência
  Referência do material ou equipamento.
• Características gerais
  • Descrição
  • Tipo (Convencional / Caudal variável)
• Características técnicas
  Permite introduzir as características técnicas do grupo de bombagem.
  • Número de bombas (1 / 2 / 3 / 4)
  • Dimensões (L, B, H)
  • Curva caudal/pressão
    Permite definir as curvas caudal/pressão disponíveis para o grupo de bombagem adicionando entradas na tabela.
    • Referência
      Referência da curva.
    • Tipo de curva
      • Ponto médio
        Permite introduzir os valores que definem um ponto médio da curva caudal/pressão e apresenta um gráfico com a curva associada.
        • Caudal
        • Pressão
      • Por pontos
        Permite introduzir pares de pontos caudal/pressão e apresenta um gráfico com a curva associada.
        • Caudal
        • Pressão

Bombas

Permite definir os materiais e equipamentos correspondentes às bombas de circulação. A posterior introdução destes elementos no modelo é realizada através da opção "Sistema de bombagem" do grupo "Abastecimento de água".

Ao definir as bombas de circulação nesta secção é necessário indicar os seguintes parâmetros:

• Referência
  Referência do material ou equipamento.
• Características gerais
  • Descrição
• Características técnicas
  Permite introduzir as características técnicas da bomba.
  • Dimensões (L, B, H)
  • Curva caudal/pressão
    Permite definir as curvas caudal/pressão disponíveis para a bomba de circulação adicionando entradas na tabela.
    • Referência
      Referência da curva.
    • Tipo de curva
      • Ponto médio
        Permite introduzir os valores que definem o ponto médio da curva caudal/pressão e apresenta um gráfico com a curva associada.
        • Caudal
        • Pressão
      • Por pontos
        Permite introduzir pares de pontos caudal/pressão e apresenta um gráfico com a curva associada.
        • Caudal
        • Pressão

Acessórios

Permite definir os materiais e equipamentos correspondentes aos acessórios. Os materiais e equipamentos aqui definidos podem ser atribuídos aos acessórios criados em "Acessórios", na secção "Opções de dimensionamento e verificações a realizar" das "Opções gerais". A posterior introdução destes elementos no modelo pode ser realizada através da opção "Acessório" ou através das opções de geração automática de perdas de carga localizadas, dentro do grupo "Abastecimento de água".

Ao definir os acessórios nesta secção é necessário indicar os seguintes parâmetros:

• Referência
  Referência do material ou equipamento.
• Características gerais
  • Descrição
• Características técnicas
  Permite introduzir as características técnicas do acessório adicionando entradas na tabela. A utilização destes fatores depende do critério de "Cálculo de perda de carga localizada" selecionado em cada acessório definido em "Acessórios", na seção "Opções de dimensionamento e verificações a realizar" das "Opções gerais".
  • Referência
  • Diâmetro exterior
  • Diâmetro interior
  • Coeficiente de perda
  • Perda de carga localizada
  • Comprimento equivalente

Acumuladores

Permite definir os materiais e equipamentos correspondentes aos acumuladores. A posterior introdução no modelo destes elementos pode ser realizada através da opção "Produção de A.Q.S.", dentro do grupo "A.Q.S.".

Ao definir os acumuladores nesta secção é necessário indicar os seguintes parâmetros:

• Referência
  Referência do material ou equipamento.
• Características gerais
  • Descrição
  • Permutador (Simples / Duplo / Sem permutador)
  • Entrada para a contribuição adicional de outros sistemas (opcional)
• Características técnicas (Referência / Capacidade / Raio / Altura / Altura das saídas dos ramais de alimentação)
  Permite introduzir as características técnicas dos acumuladores da série adicionando entradas na tabela.

Esquentadores

Permite definir os materiais e equipamentos correspondentes aos esquentadores. A posterior introdução destes elementos no modelo pode ser realizada através da opção "Produção de A.Q.S.", dentro do grupo "A.Q.S.".

Ao definir os esquentadores instantâneos nesta secção é necessário indicar os seguintes parâmetros:

• Referência
  Referência do material ou equipamento.
• Características gerais
  • Descrição
• Características técnicas (Referência / Caudal / Altura / Largura / Comprimento/ Altura das saídas dos ramais de alimentação)
  Permite introduzir as características técnicas dos esquentadores da série adicionando entradas na tabela.

Catálogo de tubagens

Permite definir o catálogo de materiais disponíveis para as tubagens. Os materiais aqui definidos podem ser atribuídos às tubagens criadas em "Tubagens", na secção "Opções de dimensionamento e verificações a realizar" das "Opções gerais". A posterior introdução destes elementos no modelo realiza-se através das opções disponíveis dentro do grupo "Tubagens".

Ao definir cada tubagem nesta seção é necessário indicar os seguintes parâmetros:

• Referência
  Referência do material.
• Características gerais
  • Descrição
  • Rugosidade absoluta
  • Condutibilidade térmica
• Características dimensionais (Referência / Diâmetro nominal / Diâmetro exterior / Espessura)
  Permite introduzir as características dimensionais de cada tubagem da série adicionando entradas na tabela.

Catálogo de isolamentos térmicos

Permite definir o catálogo de materiais disponíveis para os isolamentos térmicos das tubagens. Os materiais aqui definidos podem ser atribuídos às tubagens criadas em "Tubagens", na secção "Opções de dimensionamento e verificações a realizar" das "Opções gerais". A posterior introdução das tubagens no modelo realiza-se através das opções disponíveis dentro do grupo "Tubagens".

Ao definir cada isolamento térmico nesta secção é necessário indicar os seguintes parâmetros:

• Referência
  Referência do material.
• Características gerais
  • Descrição
  • Condutibilidade térmica (Temperatura / Condutibilidade)
    Nesta secção é possível introduzir um valor de condutibilidade térmica para cada valor de temperatura.
• Características dimensionais (Referência / Diâmetro interior / Espessura)
  Permite introduzir as características dimensionais de cada isolamento térmico da série adicionando entradas na tabela.

• Pontos de ligação à rede pública
• Contadores
• Depósitos
• Sistemas de bombagem
• Acessórios
• Produção de A.Q.S.
• Permutador
• Consumos
• Tubagens

Estes critérios e catálogos de opções devem ser definidos para cada tipo de elemento antes da sua seleção e introdução no modelo.

Através da opção "Importar configuração", disponível no lado direito do painel "Opções gerais", é possível gerar automaticamente estes dados para diferentes normas nacionais e internacionais. De forma similar, é possível importar dados de diferentes fabricantes, clicando nas opções que apresentam o seu logotipo.

As restantes opções da coluna da direita permitem importar e exportar para ficheiros em disco a configuração completa do painel "Opções gerais", assim como selecionar um ficheiro com valores iniciais para a criação de uma obra nova.

Pontos de ligação à rede pública

Permite definir os pontos de ligação à rede disponíveis no projeto. A posterior introdução no modelo destes elementos realiza-se através da opção "Ponto de ligação à rede pública" do grupo "Abastecimento de água".

Ao definir um ponto de ligação à rede pública, é necessário indicar os seguintes parâmetros:

• Referência
  Referência do ponto de ligação.
• Características gerais
  • Descrição
• Representação gráfica
  • Cor (opcional)
  • Símbolo (opcional)
• Dados para dimensionamento e verificação
  • Descrição das verificações a realizar
    Permite introduzir um texto descritivo das verificações a realizar realizar no elemento. Este texto aparecerá nas listagens junto a cada verificação.
    • Caudal
    • Pressão

Contadores

Permite definir os contadores disponíveis no projeto. A posterior introdução no modelo destes elementos realiza-se através da opção "Contador" do grupo "Abastecimento de agua".

Ao definir um contador é necessário indicar os seguintes parâmetros:

• Referência
  Referência do contador.
• Características gerais
  • Descrição
  • Altura das saídas dos ramais de alimentação
  • Tipo de rede (Água fria / Agua quente)
• Representação gráfica
  • Cor (opcional)
  • Símbolo (opcional)
• Características técnicas
  • Tipo de contador
    • Pré-instalação de contador
    • Bateria de contadores
• Dados para dimensionamento e verificação
  • Cálculo de perda de carga localizada (opcional)
    Permite a introdução de valores de perda de carga localizada nos contadores.
  • Perda de carga localizada (opcional)
    Permite definir um valor de perda de carga localizada associada ao tipo de contador. Se se mantiver desativada, a perda de carga localizada deve ser definida em cada elemento de tipo contador de forma particular.

Depósitos

Permite definir os depósitos disponíveis no projeto. A posterior introdução no modelo destes elementos realiza-se através da opção "Depósito" do grupo "Abastecimento de água".

Ao definir um depósito é necessário indicar os seguintes parâmetros:

• Referência
  Referência do depósito.
• Características gerais
  • Descrição
• Representação gráfica
  • Cor (opcional)
• Dados para dimensionamento e verificação
  • Pressão mínima (opcional)
    Pressão mínima exigida à entrada do depósito.
  • Pressão máxima (opcional)
    Pressão máxima admissível à entrada do depósito.
  • Tempo mínimo de funcionamento (opcional)
  • Descrição das verificações a realizar
    Permite introduzir um texto descritivo das verificações a realizar no elemento. Este texto aparecerá nas listagens junto a cada verificação.
    • Pressão
    • Tempo estimado de funcionamento

Sistemas de bombagem

Permite definir os sistemas de bombagem disponíveis no projeto. A posterior introdução destes elementos no modelo realiza-se através da opção "Sistema de bombagem" do grupo "Abastecimento de água".

Ao definir um sistema de bombagem é necessário indicar os seguintes parâmetros:

• Referência
  Referência do sistema de bombagem.
• Características gerais
  • Descrição
• Representação gráfica
  • Cor (opcional)
  • Símbolo (opcional)
• Características técnicas
  Permite indicar se o sistema de bombagem se trata de um grupo de bombagem ou de uma bomba de circulação ativando a opção correspondente.
  • Grupo de pressão (opcional)
  • Bomba de circulação (opcional)
• Dados para dimensionamento e verificação
  • Descrição das verificações a realizar
    Permite introduzir um texto descritivo das verificações a realizar no elemento. Este texto aparecerá nas listagens junto a cada verificação.
    • Incremento de pressão

Acessórios

Permite definir os acessórios e os coletores disponíveis no projeto. A posterior introdução no modelo destes elementos pode ser realizada através das opções "Acessório" e "Coletor" ou através das opções de geração automática de perdas de carga localizadas, dentro do grupo "Abastecimento de água".

Separador "Acessórios"

Ao definir um acessório é necessário indicar os seguintes parâmetros:

• Referência
  Referência do acessório. O botão da esquerda permite alterar o "ícone" associado, caso este acessório esteja ativado no grupo de ferramentas.
• Características gerais
  • Descrição
  • Tipo de tubagem (Água fria / Água quente / Retorno de água quente / Impulsão / Retorno)
  • Referência do material
    Permite selecionar um dos materiais introduzidos na tabela dos "Acessórios", na secção "Seleção de materiais e equipamentos" das "Opções gerais".
• Representação gráfica
  • Cor (opcional)
  • Símbolo (opcional)
• Características técnicas
  Permite indicar o tipo de acessório marcando a opção correspondente entre as disponíveis:
  • Válvula de corte geral (opcional)
  • Válvula individual (opcional)
  • Válvula de local húmido (opcional)
  • Válvula redutora de pressão (opcional)
  • Válvula misturadora termostática (opcional)
• Dados para dimensionamento e verificação
  • Cálculo de perda de carga localizada (opcional)
    Permite ativar o cálculo de perda de carga localizada no acessório e definir o critério de cálculo selecionando-o entre os disponíveis:
    • Coeficiente de perda
    • Perda de carga localizada
    • Comprimento equivalente

Separador "Coletores"

Ao definir um coletor, é necessário indicar os seguintes parâmetros:

• Referência
  Referência do coletor.
• Características gerais
  • Descrição
  • Tipo de tubagem (Água fria / Água quente / Retorno de água quente / Impulsão / Retorno)
• Representação gráfica
  • Cor (opcional)
• Dados para dimensionamento e verificação
  • Diâmetro (opcional)
    Permite definir o diâmetro associado ao coletor. Se esta opção estiver desativada, o programa exige a introdução deste valor em cada elemento disposto no modelo.
  • Perda de carga (opcional)
    Permite definir a perda de carga associada ao coletor. Se esta opção estiver desativada, o programa exige que este valor seja introduzido em cada elemento disposto no modelo.

Produção de A.Q.S.

Permite definir os equipamentos de produção de A.Q.S. disponíveis no projeto. A posterior introdução destes elementos no modelo pode ser realizada através da opção "Produção de A.Q.S.", dentro do grupo "A.Q.S.".

Ao definir um equipamento de produção de A.Q.S. é necessário indicar os seguintes parâmetros:

• Referência
  Referência do equipamento de produção de A.Q.S.. O botão da esquerda permite alterar o "Ícone" associado, caso este equipamento esteja ativado no grupo de ferramentas.
• Características gerais
  • Descrição
• Representação gráfica
  • Cor (opcional)
  • Símbolo (opcional)
• Características técnicas
  Permite indicar as características técnicas do equipamento de produção de A.Q.S.:
  • Produção de A.Q.S. (Com acumulação / Instantânea)
  • Solar térmico (opcional)
• Dados para dimensionamento e verificação
  • Pressão mínima (opcional)
    Pressão mínima exigida à entrada do equipamento de produção de A.Q.S.
  • Pressão máxima (opcional)
    Pressão máxima admissível à entradas do equipamento de produção de A.Q.S.
  • Tempo estimado de funcionamento (opcional)
  • Perda de temperatura admissível na rede de água quente
  • Descrição das verificações a realizar
    Permite introduzir um texto descritivo das verificações a realizar no elemento. Este texto aparecerá nas listagens junto a cada verificação.
    • Caudal
    • Pressão
    • Tempo estimado de funcionamento

Permutador

Permite definir os permutadores de calor disponíveis no projeto. A posterior introdução no modelo destes elementos realiza-se através da opção "Permutador", dentro do grupo "A.Q.S.".

Ao definir um permutador é necessário indicar os seguintes parâmetros:

• Referência
  Referência do permutador.
• Características gerais
  • Descrição
• Representação gráfica
  • Cor (opcional)
• Características técnicas
  Permite indicar as características técnicas do permutador:
  • Solar térmico (opcional)
  • Sistema (Direto / Indireto)
• Dados para dimensionamento e verificação
  • Perda de carga (opcional)
    Permite definir um valor de perda de carga associada ao tipo de permutador.

Consumos

Permite definir os consumos disponíveis no projeto. A posterior introdução no modelo destes elementos pode ser realizada através da opção "Consumo", dentro do grupo "Consumos".

Ao definir um consumo é necessário indicar os seguintes parâmetros:

• Referência
  Referência do consumo. O botão da esquerda permite alterar o "Ícone" associado, caso este equipamento esteja ativado no grupo de ferramentas.
• Caraterísticas gerais
  • Referência no desenho
  • Descrição
  • Altura das válvulas (opcional)
  • Tipo (Misturadora / Água fria / Água quente)
  • Separação entre válvulas
• Representação gráfica
  • Etiqueta (opcional)
    • Referência (opcional)
  • Símbolo (opcional)
• Dados para dimensionamento e verificação
  • Caudal de água fria / Caudal de água quente (nos consumos do tipo "Misturadora")
    Caudais de água fria e de água quente exigidos pelo consumo.
  • Caudal (nos consumos do tipo "Água fria" ou "Água quente")
    Caudal de água fria ou de água quente exigidos pelo consumo.
  • Diâmetro (opcional)
  • Pressão mínima
    Pressão mínima exigida no consumo.
  • Pressão máxima
    Pressão máxima admissível no consumo.
  • Descrição das verificações a realizar
    Permite introduzir um texto descritivo das verificações a realizar no elemento. Este texto aparecerá nas listagens junto a cada verificação.
    • Pressão

Tubagens

Permite definir as tubagens disponíveis no projeto. A posterior introdução no modelo destes elementos realiza-se através das opções disponíveis dentro do grupo "Tubagens".

Ao definir uma tubagem é necessário indicar os seguintes parâmetros:

• Referência
  Referência da tubagem.
• Características gerais
  • Descrição
  • Tipo de tubagem (Água fria / Água quente / Retorno de água quente / Impulsão / Retorno)
  • Referência do material
    Permite selecionar um dos materiais introduzidos na tabela "Catálogo de tubagens", na secção "Seleção de materiais e equipamentos" das "Opções gerais".
  • Referência do isolamento térmico
    Permite selecionar um dos materiais introduzidos na tabela "Catálogo de isolamentos térmicos", na secção "Seleção de materiais e equipamentos" da "Opções gerais".
  • Tubagem à intempérie (opcional)
    Permite indicar ao programa que a tubagem se encontra no exterior.
• Representação gráfica
  • Etiqueta (opcional)
    • Referência (opcional)
    • Comprimento (opcional)
    • Diâmetro (opcional)
    • Isolamento (opcional)
  • Símbolo (opcional)
  • Cor (opcional)
  • Tipo de linha (opcional)
• Dados para dimensionamento e verificação
  • Diâmetro nominal mínimo (opcional)
    Diâmetro nominal mínimo admissível da tubagem.
  • Diâmetro nominal máximo (opcional)
    Diâmetro nominal máximo admissível da tubagem.
  • Espessura mínima do isolamento térmico (opcional)
    Espessura mínima requerida de isolamento térmico.
  • Velocidade mínima (opcional)
    Velocidade mínima admissível do fluido no tramo.
  • Velocidade máxima (opcional)
    Velocidade máxima admissível do fluido no tramo.
  • Incremento do comprimento real (opcional)
    Permite considerar uma percentagem de incremento do comprimento real da tubagem sobre o comprimento introduzido no modelo.
  • Perda de carga máxima do tramo (opcional)
    Perda de carga máxima admissível no tramo de tubagem.
  • Não modificar o diâmetro ao dimensionar por perda de pressão (opcional)
  • Simultaneidade (opcional)
    Permite selecionar um dos métodos de cálculo da simultaneidade introduzidos em "Simultaneidade", na secção "Opções de cálculo" das "Opções gerais".
  • Descrição das verificações a realizar
    Permite introduzir um texto descritivo das verificações a realizar no elemento. Este texto aparecerá nas listagens junto a cada verificação.
    • Separador "Dados gerais"
      • Diâmetro nominal
    • Separador "Consumo"
      • Diâmetro nominal
    • Separador "Continuidade"
      • Diâmetro nominal
    • Separador "Dimensionamento"
      • Diâmetro nominal
    • Separador "Cálculo hidráulico"
      • Diâmetro interior
      • Caudal
      • Velocidade
      • Perda de carga do tramo

Ao clicar sobre a opção, abre-se uma janela que apresenta uma tabela com três colunas:

• Vincular
• Consumos
• Descargas

O programa permite definir o consumo associado a cada descarga, selecionando-o em cada entrada da tabela. Desta forma, quando é introduzido um consumo no separador "Water Systems", a descarga associada é automaticamente introduzida no separador "Sanitary Systems", e vice-versa, quando é introduzida uma descarga no separador "Sanitary Systems", o consumo associado é automaticamente introduzido no separador "Water Systems".

Se a caixa "Vincular" estiver assinalada, o consumo e a descarga associados ficarão vinculados para efeitos de operações de edição, como por exemplo, a sua deslocação. Assim, ao mover um consumo, a descarga também será movida.

Com a opção "Configuração" do canto superior direito é possível carregar automaticamente a configuração de consumos e descargas para diferentes países ou ambientes.

Contador

Permite introduzir contadores na instalação de abastecimento de água.

Ao introduzir ou editar um contador, é possível configurar os seguintes parâmetros. Alguns parâmetros só aparecem visíveis se se mantiver desativada a opção "Introdução simplificada" em "Opções de cálculo", dentro de "Opções gerais":

• Referência
  Referência do elemento. Este valor pode ser bloqueado ou desbloqueado. Se estiver desbloqueado, o programa criará ou modificará a referência ao atualizar resultados.
• Referência do contador
  Permite selecionar o tipo de contador pela sua referência. Estes tipos podem ser criados e editados em "Opções de dimensionamento e verificações a realizar", dentro de "Opções gerais", no grupo "Projeto".
• Dados gerais
  Permite definir os dados gerais do elemento. Alguns destes valores podem ser bloqueados ou desbloqueados. Se um valor estiver bloqueado, ao atualizar os resultados não é modificado, pelo que permanecerá inalterado.
  • Pressão de entrada (Bloquear/Desbloquear)
    Permite definir a pressão de entrada do contador.
  • Perda de carga localizada
    Permite definir o valor da perda de carga localizada associada ao elemento em particular. Esta opção só aparece visível se se ativar a opção "Cálculo da perda de carga localizada" no tipo de contador definido em "Opções de dimensionamento e verificações a realizar" (dentro de "Opções gerais", no grupo "Projeto") mantendo desativada a opção "Perda de carga localizada".
  • Comprimento
    Permite definir o comprimento do contador.
• Disposição 3D
  Permite definir a posição e o ângulo do elemento. Esta secção aparece unicamente ao editar um elemento já introduzido.
  • Posição (x, y, z)
  • Ângulo
• Etiqueta (opcional)
  Permite gerir a informação visível na etiqueta do elemento.
  • Referência (opcional)
• Orçamento
  Permite controlar a geração do orçamento através de filtros
  • Contador

Depósito

Permite introduzir depósitos na instalação de abastecimento de água.

Ao introduzir ou editar um depósito, é possível configurar os seguintes parâmetros. Alguns deles só aparecem se a opção "Introdução simplificada" em "Opções de cálculo", dentro de "Opções gerais" estiver desativada:

• Referência
  Referência do elemento. Este valor pode ser bloqueado ou desbloqueado. Se estiver desbloqueado, o programa criará ou modificará a referência ao atualizar resultados.
• Referência do depósito
  Permite selecionar o tipo de depósito pela sua referência. Estes tipos podem ser criados e editados em "Opções de dimensionamento e verificações a realizar", dentro de "Opções gerais", no grupo "Projeto".
• Dados gerais
  Permite definir os dados gerais do elemento. Alguns destes valores podem ser bloqueados ou desbloqueados. Se um valor estiver bloqueado, ao atualizar os resultados não é modificado, pelo que permanecerá inalterado.
  • Depósito
    Permite selecionar o material ou equipamento associado ao depósito. Podem-se criar e editar os materiais e equipamentos da instalação em "Seleção de materiais e equipamentos" em "Opções gerais", dentro do grupo "Projeto".
  • Dimensões
    Permite selecionar as dimensões do depósito introduzindo a sua capacidade.
  • Caudal (Bloquear/Desbloquear)
    Permite definir o caudal do elemento.
  • Pressão de entrada (Bloquear/Desbloquear)
    Permite definir a pressão de entrada no depósito.
  • Pressão de saída (Bloquear/Desbloquear)
    Permite definir a pressão de saída do depósito.
• Disposição 3D
  Permite definir a posição e o ângulo do elemento. Esta secção aparece unicamente ao editar um elemento já introduzido.
  • Posição (x, y, z)
  • Ângulo
• Etiqueta (opcional)
  Permite gerir a informação visível na etiqueta do elemento.
  • Referência (opcional)
• Orçamento
  Permite controlar a geração do orçamento através de filtros.
  • Depósito
• Verificações
  Permite consultar e listar as verificações realizadas no elemento. Podem-se ativar, editar ou desativar estas verificações em "Opções de dimensionamento e verificações a realizar" em "Opções gerais", dentro do grupo "Projeto".

Geração de perdas de carga localizadas em ligações de tubagens

O programa disponibiliza dois utilitários para a geração automática de "Perdas de carga localizadas em ligações de tubagens":

• A primeira opção gera as perdas de carga nas ligações de todas as tubagens da obra.
• A segunda opção gera as perdas de carga nas ligações das tubagens selecionadas pelo utilizador.

Após a utilização de qualquer uma destas ferramentas, o programa indica o número de encontros nos quais foi gerado uma perda de carga localizada. A partir daqui, o utilizador pode editar ou eliminar os acessórios criados no processo, se assim o pretender.

Para que estas opções se encontrem disponíveis, é necessário ativar as caixas correspondentes em "Perdas de carga localizadas em ligações de tubagens", que se encontram em "Dados gerais", dentro de "Opções de cálculo". Além disso, a partir daqui é possível configurar o tipo de acessório associado a cada tipo de ligação de tubagens.

Tubagem múltipla

Esta opção permite introduzir tubagens múltiplas em paralelo na instalação de abastecimento de água em qualquer posição.

Ao clicar nesta nesta opção, o programa permite-lhe definir as características e a disposição relativa de uma ou várias tubagens, adicionando entradas na tabela. Devem ser indicados os seguintes parâmetros:

• Referência
  Referência de cada tubagem.
• Separação
  Separação de cada tubagem em relação à linha de inserção no modelo.
• Cota
  Cota de cada tubagem em relação à linha de inserção no modelo.

Após a sua introdução, o modelo, a geometria e as características de cada uma das tubagens introduzidas pode ser editada através desta opção como qualquer outro tipo de tubagem, sem manter uma vinculação com as outras tubagens inseridas ao mesmo tempo.

Geração de tubagens verticais

O programa disponibiliza duas ferramentas para a geração automática de tubagens verticais que ligam outros elementos (como tubagens ou consumos) previamente dispostos no modelo.

• A primeira opção gera tubagens verticais em todos os pontos da obra onde seja possível.
• A segunda opção gera as tubagens verticais entre os elementos selecionados pelo utilizador, se for possível.

Após a utilização de qualquer uma destas ferramentas, o programa informa do número de tubagens verticais geradas. A partir daqui, o utilizador pode editar ou eliminar as tubagens criadas no processo, se assim o entender.

Esta ferramenta só gera uma tubagem vertical entre dois elementos situados as diferentes alturas se as suas extremidades, ou os pontos onde se pretenda colocar a tubagem vertical de ligação, tiverem as mesmas coordenadas em planta.

Anotações

As opções deste menu permitem introduzir os seguintes recursos de desenho numa vista em planta:

Procurar

Permite procurar um elemento introduzindo um texto com as sua referência completa ou parte da sua referência.

1. Somente palavra completa (opcional)
   Se esta opção for ativada, apenas serão procurados elementos cuja referência completa coincida com o texto introduzido.

Ao fazê-lo, o programa localiza o elemento no modelo através de linhas de cor magenta nas principais direções do espaço e um volume envolvente da mesma cor.

Visualização de elementos bloqueados

A opção "Visualizar os bloqueios" do painel "Configuração de layers" localizado no lado esquerdo, destaca em amarelo na área de trabalho os elementos do modelo que têm algum dos parâmetros mencionados na opção anterior, facilitando a sua localização.

Orçamento

A opção "Orçamento" abre um menu com as seguintes ferramentas:

• Filtro
  Abre um gestor de filtros onde é possível criar filtros, na parte esquerda, e atribuí-los aos elementos da instalação pretendidos, na parte direita.
• Adicionar
  Cria um filtro e atribui-o aos elementos selecionados na área de trabalho.
• Apagar
  Elimina a atribuição de filtros dos elementos selecionados na área de trabalho. Se a atribuição de todos os elementos de um filtro for eliminada, o filtro será eliminado.
• Editar
  Edita a atribuição de filtros do elemento selecionado na área de trabalho.

Visualização de elementos com filtros atribuídos

A opção "Visualizar os Filtros" do painel "Configuração de layers" localizado no lado esquerdo gera uma visualização dos elementos do modelo colorindo-os de acordo com o filtro ao qual estão atribuídos.

Verificar

Ao manter esta opção ativada, são destacados os elementos da instalação nos quais se tenha produzido algum aviso ou erro relacionado com a sua introdução ou edição através de um sistema de incidências, como é o caso dos elementos desligados, no momento da sua introdução no modelo. Posicionando o cursor sobre cada incidência, é exibida a mensagem descritiva do aviso ou erro.

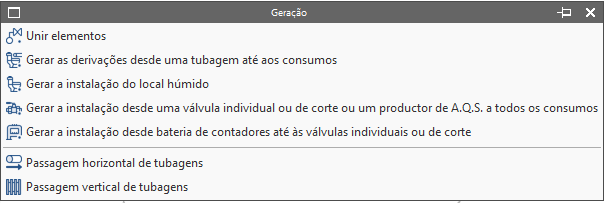

As ferramentas disponíveis são apresentadas por ordem crescente de complexidade e são as seguintes:

Unir elementos

Gera uma tubagem entre dois elementos selecionados no modelo.

• Exemplos:
  • Geração da tubagem entre o “Ponto de ligação” (1) e a “Pré-instalação de contador” ou válvula de seccionamento geral do edifício (2).
  • Geração da tubagem entre a "Pré-instalação de contador" e a "Válvula de seccionamento individual" (em instalações de uma única fração) ou a "Bateria de contadores" (em instalações de múltiplas frações).

Gerar as derivações desde uma tubagem até aos consumos

Gera as derivações individuais desde uma tubagem do traçado (que deve ser previamente introduzida na posição desejada) até aos consumos selecionados.

• Sequência de utilização:
  • Disposição manual dos consumos (1).
  • Introdução manual da tubagem principal de abastecimento (2) de acordo com a geometria desejada pelo utilizador.
  • Seleção da tubagem introduzida manualmente e dos consumos. Como resultado, as derivações são geradas automaticamente.

Gerar a instalação do local húmido

Gera a instalação de abastecimento de água no compartimento selecionado, incluindo as tubagens derivações individuais até todos os consumos. Ao utilizar esta opção, o painel "Propriedades - Compartimento" que aparece permite "Modificar a configuração" do compartimento no qual se vai gerar a instalação. Se não for modificada, será utilizada a configuração atribuída à tipologia do compartimento a partir das "Opções gerais".

• Sequência de utilização:
  • Disposição manual dos consumos de um local húmido (1).
  • Disposição manual das válvulas de local húmido (2).
  • Seleção do compartimento (3). Como resultado, a instalação é gerada automaticamente.

Gerar a instalação desde uma válvula individual, de corte ou um produtor de A.Q.S. a todos os consumos

Gera as tubagens desde a válvula de individual, válvula de corte ou o produtor de A.Q.S. selecionado até aos consumos previamente introduzidos.

• Sequência de utilização:
  • Disposição manual dos consumos (1).
  • Disposição manual das válvulas de local húmido (2).
  • Disposição manual da válvula individual ou de corte (3).
  • Disposição manual do equipamento produtor de A.Q.S. (4).
  • Seleção da válvula de corte/produtor de A.Q.S.. Como resultado, a rede de tubagens é gerada automaticamente até aos consumos, passando pelas válvulas de local húmido. Pode-se selecionar em primeiro lugar a válvula individual para gerar a instalação de água fria e depois o equipamento produtor de A.Q.S. para gerar a instalação de água quente sanitária.

O programa permite pré-visualizar o resultado da geração ao passar o cursor do rato sobre cada um dos elementos mencionados. Ao clicar sobre eles, a geração é efetuada.

Gerar a instalação desde uma bateria de contadores até às válvulas individuais ou de corte

Gera as tubagens desde a bateria de contadores selecionada até às válvulas individuais ou de corte de corte previamente introduzidas.

• Sequência de utilização:
  • Disposição manual da "Bateria de contadores" (1).
  • Disposição manual das válvulas individuais ou de corte (2).
  • Disposição de uma "Passagem vertical" de tubagens (3).
  • Seleção da bateria de contadores e da passagem vertical. Como resultado, as tubagens até às válvulas são geradas automaticamente.

Ponto de partida inicial:

Resultado após os processos de geração:

Portas

O programa utiliza as portas lidas a partir do modelo BIM para gerar o traçado das tubagens.

A edição das portas (opção "Editar" do grupo "Edição") permite ativar a opção "Passagem restringida", que evita a geração do traçado através das mesmas.

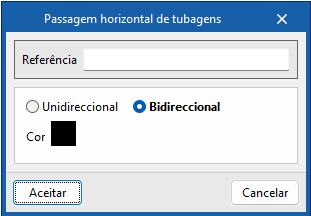

• Passagem horizontal de tubagens
  Permite indicar ou forçar a posição da passagem horizontal das tubagens criadas no processo de geração. Este elemento pode situar-se entre dois compartimentos ou entre uma corete (passagem vertical de tubagens) e um compartimento. Ao introduzir uma passagem horizontal de tubagens, é necessário indicar os seguintes dados:
  • Referência
    Referência da passagem.
  • Unidirecional / Bidirecional
    Indica se a passagem de tubagens pode ser considerada apenas numa direção ou em ambas as direções.
  • Cor
    Cor de representação.

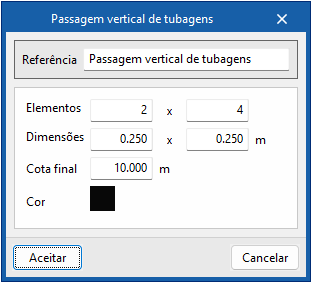

• Passagem vertical de tubagens
  Permite indicar ou forçar a posição da passagem vertical das tubagens criadas no processo de geração. A inserção de uma passagem vertical de tubagens pode ser complementada com a introdução de várias passagens horizontais nos pontos de saída e entrada de tubagens da corete em cada planta. Ao introduzir uma passagem vertical de tubagens, é necessário indicar os seguintes dados:
  • Referência
    Referência da passagem.
  • Elementos (m x n)
    Número de posições verticais disponíveis na passagem vertical.
  • Dimensões (a x b)
    Dimensões em planta da passagem vertical de tubagens.
  • Cota final
    Cota final da passagem vertical de tubagens em coordenadas absolutas.
  • Cor
    Cor de representação.

Atribuição de tipos aos compartimentos lidos do modelo BIM

A atribuição das tipologias de compartimentos criadas aos compartimentos lidos do modelo BIM realiza-se no momento de criação da obra ou através da opção "Compartimentos" do grupo "Projeto".

Opções relacionadas no painel "Configuração de layers"

A barra de ferramentas do painel "Configuração de layers" disponibiliza opções específicas para controlar a visualização dos compartimentos, das coretes ou passagens de tubagens e das portas ou aberturas.

Consultar verificações realizadas

Esta opção permite abrir e consultar a listagem de verificações detalhadas que foram realizadas em cada elemento da instalação.

Esta listagem inclui informação com a referência e/ou a descrição do elemento, juntamente com uma tabela que apresenta uma descrição de cada "Verificação" realizada, os "Valores" limite e calculado, e o "Estado" de cumprimento.

Esta ferramenta é equivalente à opção "Consultar verificações", acessível a partir do painel de edição de cada elemento.

Mostrar/Ocultar incidências de cálculo

Ao ativar esta opção, são destacados os elementos da instalação nos quais se tenha produzido algum aviso ou erro relativo às verificações de cálculo através de um sistema de incidências, tais como possíveis incumprimentos normativos. Posicionando o cursor sobre cada incidência, é apresentada a mensagem descritiva desse aviso ou erro.

Visualização da análisise gráfica de resultados

A opção que ativa a visualização da análise gráfica de resultados encontra-se na barra de ferramentas superior do painel "Configuração de layers", dentro do separador "Instalação".

Esta opção desenha os resultados do cálculo dos elementos da instalação na "Área de trabalho" através de uma escala de cores, facilitando a sua análise.

Seleção do parâmetro apresentado na análise gráfica de resultados

A primeira opção permite selecionar a grandeza interveniente no cálculo hidráulico da instalação que se pretende analisar entre as disponíveis.

Edição da análise gráfica de resultados

Na análise gráfica de resultados, o programa apresenta por defeito os valores mínimo e máximo obtidos no cálculo para cada parâmetro em toda a instalação. De qualquer forma, na caixa de diálogo que se abre através desta opção, a escala de cores pode ser ajustada introduzindo especificamente os valores mínimos e máximos para cada uma das grandezas disponíveis.

Consulta de resultados em ecrã

Após realizar o cálculo, o programa apresenta os resultados no tooltip ou o texto informativo que aparece ao posicionar o cursor sobre um elemento da instalação, assim como o cumprimento das verificações realizadas sobre o mesmo. Para o efeito, a opção "Mostrar textos de informação" na barra de ferramentas no canto superior direito deve estar marcada.

Listagens de verificações por elemento

No painel de edição de cada elemento, é possível consultar a listagem de verificações específicas através da opção "Consultar verificações".

Esta listagem inclui informação com a referência e/ou descrição do elemento, juntamente com uma tabela que apresenta uma descrição de cada "Verificação" realizada, os "Valores" limite e calculado, e o "Estado" de cumprimento.

Esta ferramenta é equivalente à opção "Consultar as verificações realizadas", acessível a partir do grupo "Cálculo" da barra de ferramentas superior.

Análise gráfica de resultados

Através da análise gráfica de resultados, é possível visualizar os valores calculados de diferentes grandezas colorindo os elementos da instalação de abastecimento de água.

Por defeito, o programa apresenta os valores mínimo e máximo de cada fator obtidos no cálculo para toda a a instalação. De qualquer forma, a escala de cores pode ser ajustada de acordo com intervalos específicos de valores mínimos e máximos definidos na caixa de diálogo correspondente.

Listagens

O programa permite imprimir as seguintes listagens diretamente na impressora ou gerar ficheiros HTML, PDF, TXT, RTF ou DOCX.

As listagens são obtidas através da opção "Listagens" na área superior esquerda da interface.

• Critérios de cálculo
  Apresenta um relatório com as expressões e os critérios de cálculo cálculo da instalação de abastecimento de água. Estão incluídas as seguintes secções:
  • Cálculo hidráulico
  • Simultaneidade
  • Potência dos equipamentos de produção de A.Q.S.
  • Referência, descrição e dados introduzidos para o dimensionamento e a verificação de cada tipo de elemento

• Resultados
  Apresenta um relatório com os resultados de cálculo da instalação de abastecimento de água, organizados em tabelas para cada tipo de elemento.

• Verificações
  Apresenta a listagem de verificações detalhadas de cada um dos elementos da instalação.

• Materiais
  Apresenta uma listagem que inclui os materiais utilizados na instlação de abastecimento de água.


• Orçamento
  Esta secção permite imprimir as seguintes listagens com a informação introduzida no separador "Orçamento":
  • Medições
  • Justificação de preços
  • Orçamento
  • Medições e orçamentos
  • Resumo do orçamento

Configuração de documentos

Para criar documentos que incorporam de forma unificada a informação de várias listagens selecionadas, utilizam-se as opções da secção direita relativas à configuração de documentos. Para cada documento, é possível configurar os seguintes dados:

• Título
• Descrição
• Cabeçalho da página (opcional)
  • Projeto; Localização, Promotor; Autor; Data
• Listagens a incluir

Para imprimir o documento criado, utiliza-se a opção "Documento".

Também é possível modificar os "Estilos dos documentos" através da opção correspondente.

Desenhos no formato DWG, DXF ou PDF

O programa permite imprimir os desenhos da obra em qualquer periférico gráfico configurado no computador, ou criar ficheiros DWG, DXF ou PDF.

A edição do desenho permite configurar as seguintes opções:

• Seleção de categorias de elementos a incluir no desenho (Água fria, Água quente, Retorno de água quente, Impulsão, Retorno, Compartimentos, Recursos de edição)
• Legendas por desenho / Legendas por edifício
  • Simbologia (opcional) (Tipo, Referência, Símbolo)
  • Tubagem (opcional) (Referência, Descrição)
  • Consumo (opcional) (Referência no desenho, Referência, Diâmetro)
• Opções
  • Mostrar escala (opcional)
  • Mostrar DXF (opcional)
  • Incluir os ficheiros .glTF nos desenhos (opcional)
  • Gerar imagens vetoriais (opcional)
  • Resolução (96 ppp / 150 ppp / 300 ppp / 600 ppp)
  • Esquemas (opcional)
• Seleção de vistas 2D ou 3D a desenhar
• Escala
• Pormenores

Os desenhos podem ser obtidos através da opção "Desenhos" na parte superior esquerda da interface geral do programa.

Atualizar

Atualiza a informação contida nos modelos previamente importados para o projeto ou importa novos modelos se assim se pretender.

Partilhar

Exporta a informação do modelo desenvolvido com o CYPEPLUMBING para o BIMserver.center para partilhá-las com outros utilizadores, incluindo a sua representação tridimensional, as listagens de cálculo, o orçamento e as plantas da instalação, assim como documentos do projeto.

Durante o processo de exportação, é possível definir a informação relacionada com a identificação dos arquivos a exportar e selecionar a informação que pretende exportar de cada um dos separadores do programa, "Water Systems", "Sanitary Systems", "Layout" e "Digital Model":

• Nome
• Descrição
• Water Systems / Sanitary Systems / Solar Systems (opcionais)
  Permite selecionar as instalações e os documentos a exportar.
  • Documento (opcional)
  • Listagens do orçamento (opcional)
  • Orçamento (FIEBDC-3) (opcional)
• Layout (opcional)
  • Configuração (opcional)
    Permite selecionar as folhas a exportar entre as disponíveis e configurar as propriedades da sua exportação.
• Digital Model
  • Configuração (opcional)
    Permite selecionar os modelos detalhados a exportar entre os disponíveis.

Estas funcionalidades permitem que vários utilizadores trabalhem em paralelo em diferentes ficheiros. Ao terminar a introdução de dados, a informação dos ficheiros pode ser transferida e reunida num único ficheiro utilizando estas opções.
