O orçamento e a medição da estrutura calculada no CYPECAD pode gerar-se e exportar-se para o Arquimedes; Arquimedes e Controle de Obra; Arquimedes. Só visualizador; ou no formato standard BC3. Deste modo, pode-se editar e imprimir o orçamento da estrutura calculada no CYPECAD em qualquer programa de medições e orçamentos, o que supõe um ganho considerável de tempo à hora de realizar o orçamento. Os preços obtém-se do Gerador de preços da construção de CYPE Ingenieros.
Elementos medidos e exportados
Após o cálculo, CYPECAD obtém a medição da estrutura (quantidades de armaduras, volumes de betão, superfícies de cofragem, número de abobadilhas e caixotões, e comprimentos de vigotas). Para gerar o seu orçamento, CYPECAD exporta a medição dos seguintes elementos:
- Fundação
- Pilaretes de fundação
Consideram-se pilaretes de fundação aos pilares que nascem da fundação (seja sapata, maciço de encabeçamento de estacas, viga ou laje de fundação) e possuam uma altura menor ou igual a 1,50 m. - Sapatas
- Maciços de encabeçamento de estacas
- Vigas de equilíbrio / Lintéis de fundação
- Vigas de fundação
- Lajes de fundação
- Betão de limpeza correspondente
- Cofragem da fundação (sapatas, vigas de equilíbrio, vigas lintéis e laje de fundação)
Para que a cofragem da fundação se tenha em conta é necessário ativar-se a opção correspondente. A cofragem dos restantes elementos resistentes da estrutura inclui-se no preço dos mesmos.
- Pilaretes de fundação
- Muros de cave de betão armado
- Suportes e vigas metálicas de aço
- Barras metálicas de aço das estruturas 3D integradas
- Suportes de betão armado
- Pilares retangulares e circulares
- Muros
- Paredes
- Lajes
- Lajes maciças
- Lajes de vigotas in situ, armadas e pré-esforçadas
- Lajes fungiformes aligeiradas com blocos perdidos ou cofragem recuperável
- As vigas rasas (fazem parte da medição do volume de betão e quantidades de aço das lajes)
- Lajes de escadas
- Vigas altas e de transição entre lajes
CYPECAD também gera o orçamento e a medição dos sistemas de proteção coletiva introduzidos pelo utilizador através do módulo Sistemas de proteção coletiva.
Países para os quais se exporta a medição e orçamento
CYPECAD permite exportar a medição e orçamento para o Arquimedes ou para o formato FIEBDC-3, para os seguintes países (se as normas de betão, aço laminado e aço enformado selecionados na obra são as de aplicação para esse país):
- Em África
Angola, Argélia, Cabo Verde, Camarões, Costa do Marfim, Gabão, Mali, Marrocos, Moçambique, República do Congo e Senegal. - Na América
Argentina, Bolívia, Brasil, Chile, Colômbia, Equador, Guatemala, Honduras, México, Panamá, Paraguai, Peru e Uruguai. - Na Europa
Espanha, França e Portugal.
Procedimento de exportação da medição e orçamento

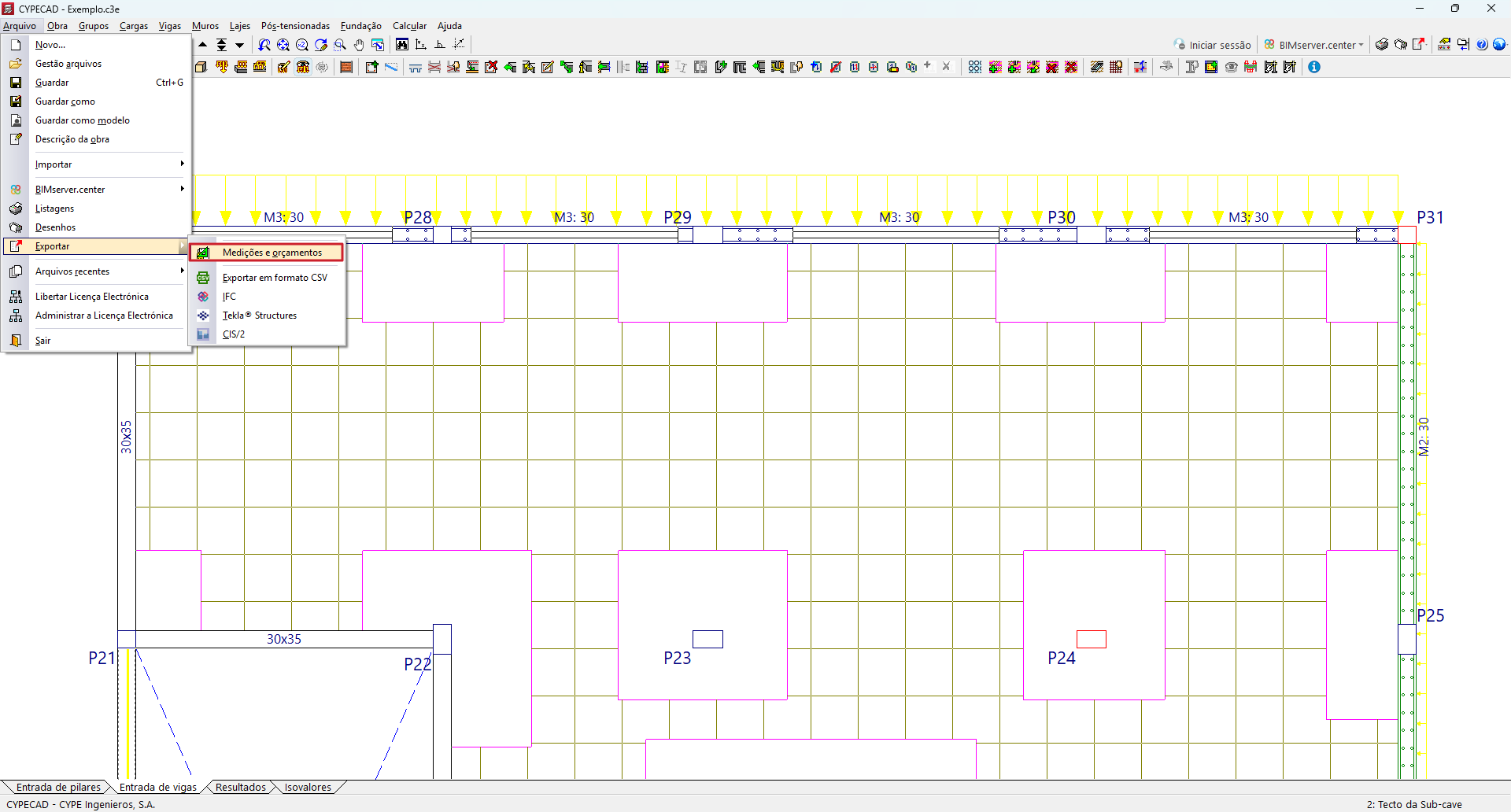

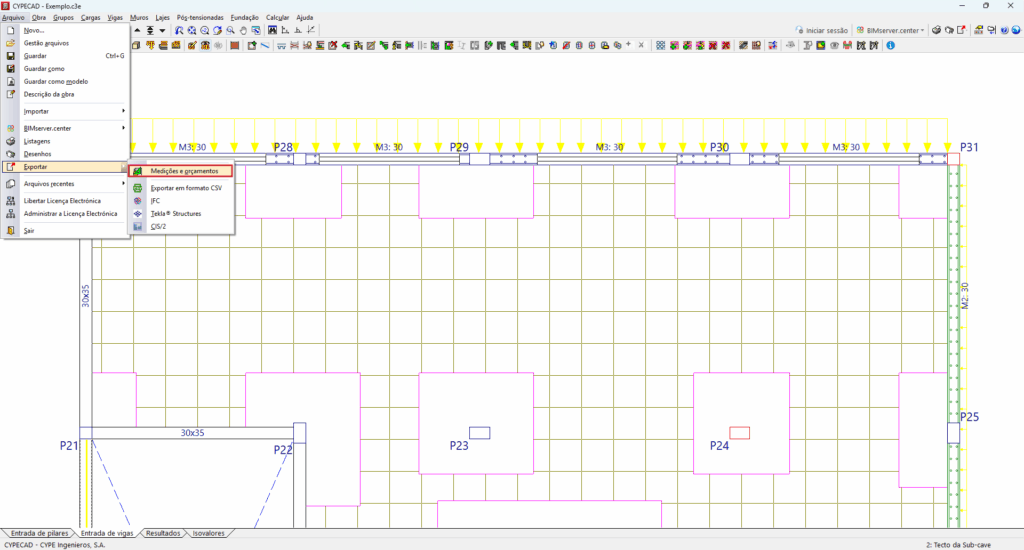

A opção que permite exportar a medição e o orçamento da estrutura calculada encontra-se no menu Arquivo > Exportar > Medições e orçamentos. Surge um assistente onde se define:
- O Gerador de preços a utilizar.

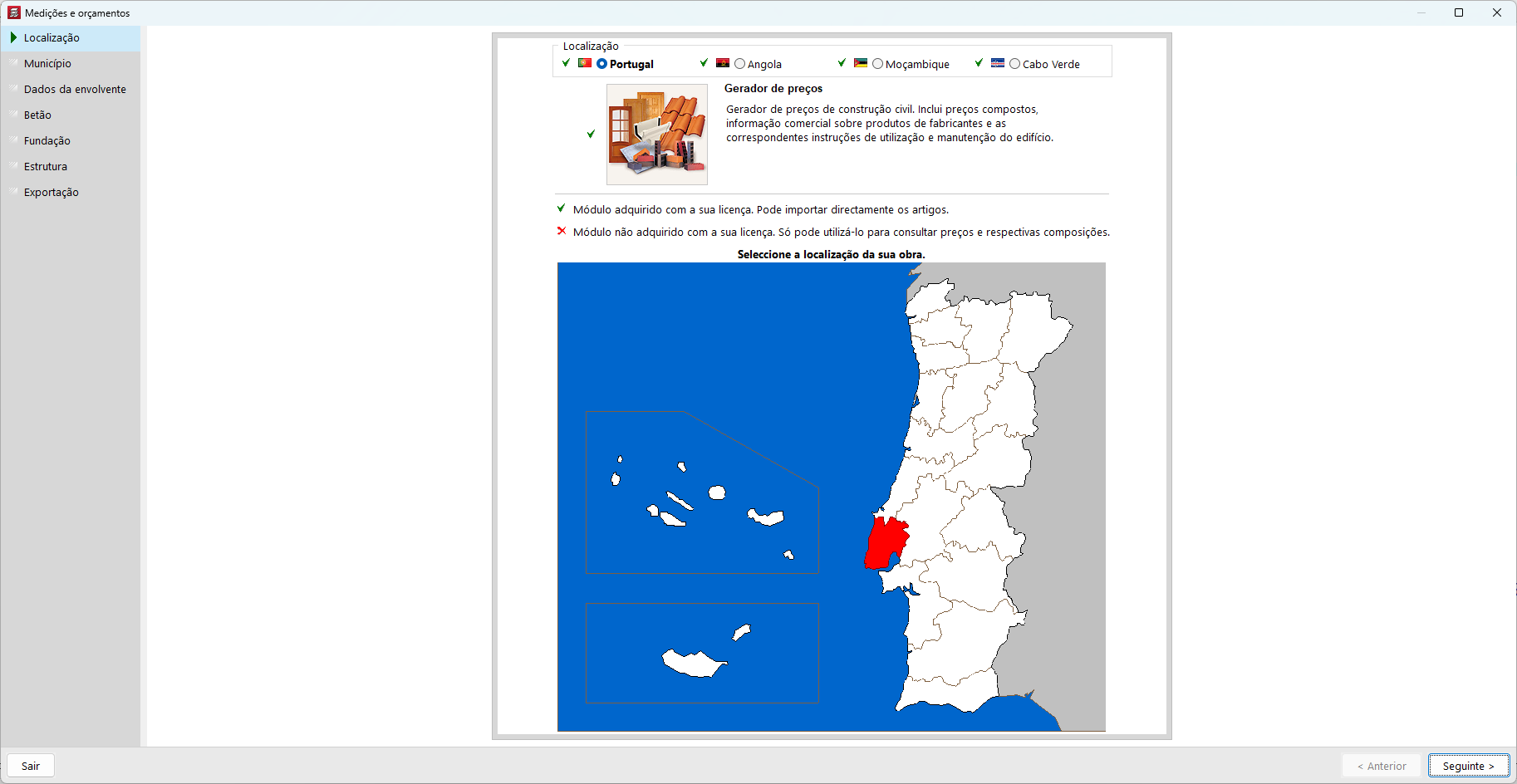

- O distrito e município onde se localiza a obra;

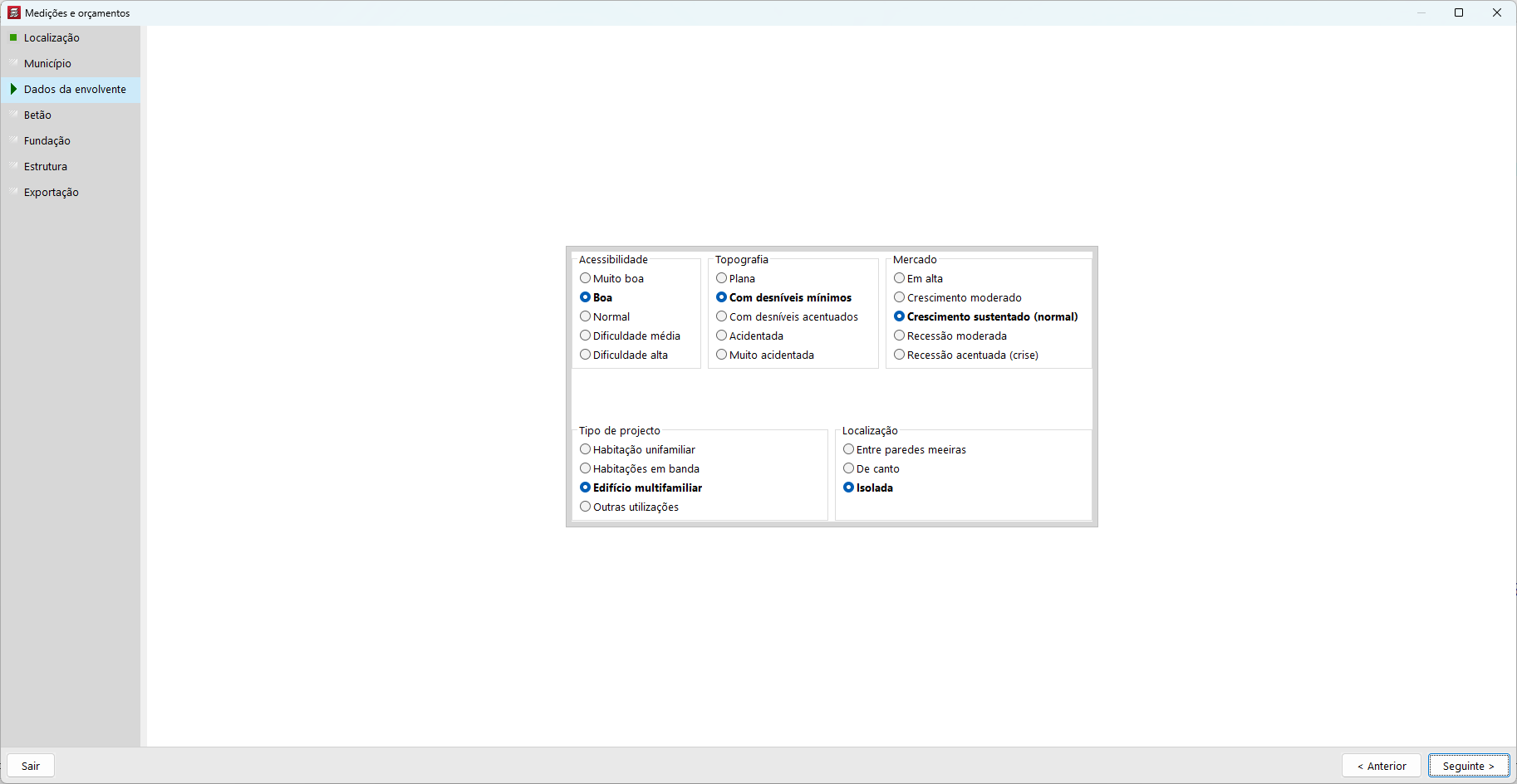

- Os dados da envolvente (acessibilidades, topografia, mercado, tipo de edificação, disposição com respeito a outros edifícios).

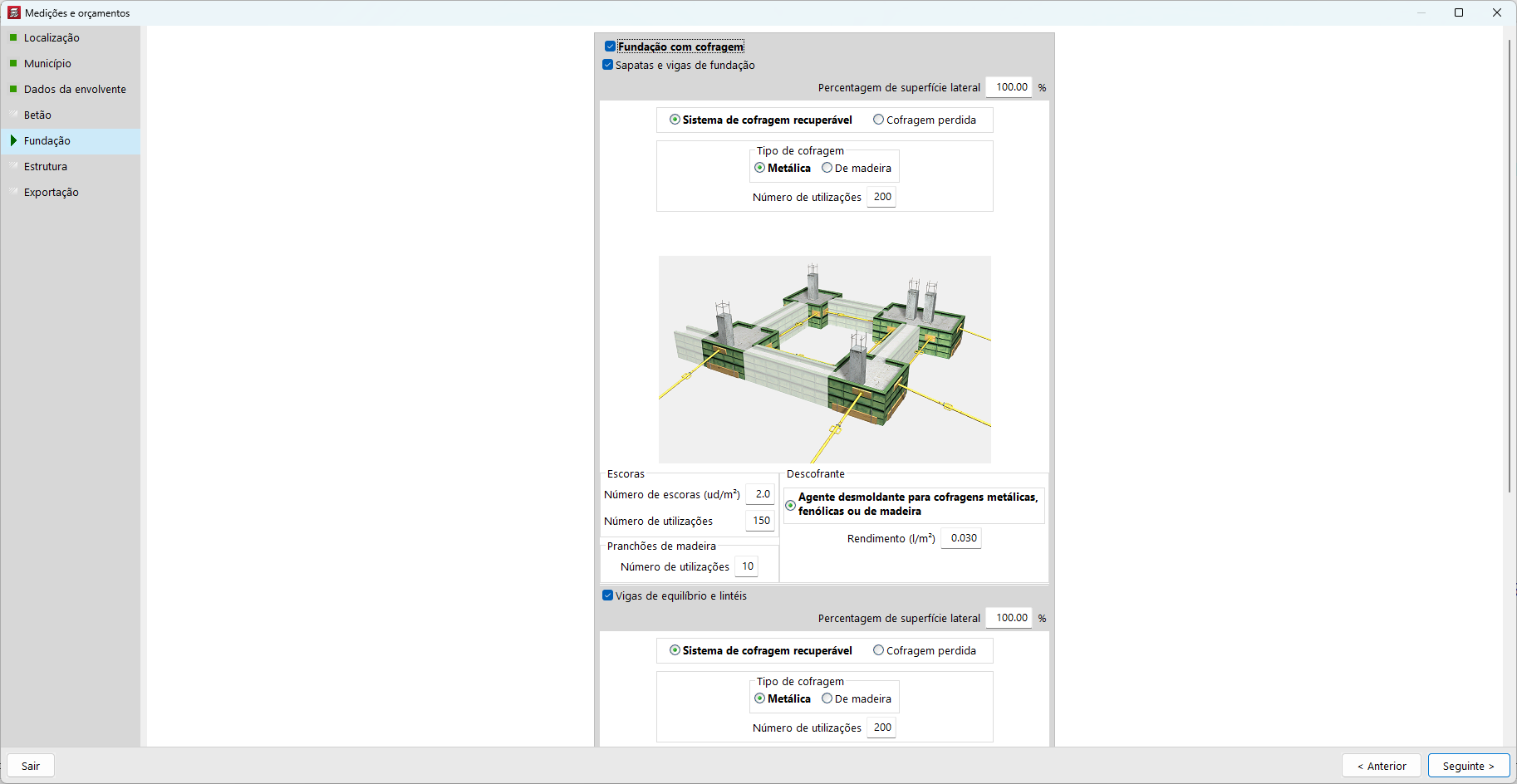

- A fundação (sapatas, maciços de encabeçamento de estacas, vigas de equilíbrio e lintéis, vigas e lajes de fundação, betões de limpeza, cofragem da fundação).
Após introduzir estes dados, no mesmo assistente é possível definir as características do orçamento que se vai gerar:
- Pode-se gerar um orçamento para a Obra pública ou de Obra privada.
- A estrutura de capítulos do orçamento pode ter até três níveis (capítulos, subcapítulos e secções).
- Também se pode exportar para o Arquimedes ou para o Arquimedes e Controle de obra a Quantificação da Manutenção Decenal.
- Se não deseja incluir o Caderno de Encargos, pode definir o grau de pormenor da descrição dos artigos: com Descrição Resumida ou Completa, com ou sem as Fases de Execução e com ou sem a inclusão dos Critérios de Medição de Projecto. Se, pelo contrário, opta por gerar o Caderno de Encargos na exportação para o Arquimedes, a informação indicada antes fará parte das Especificações Sobre a Execução dos Trabalhos de cada um dos artigos.

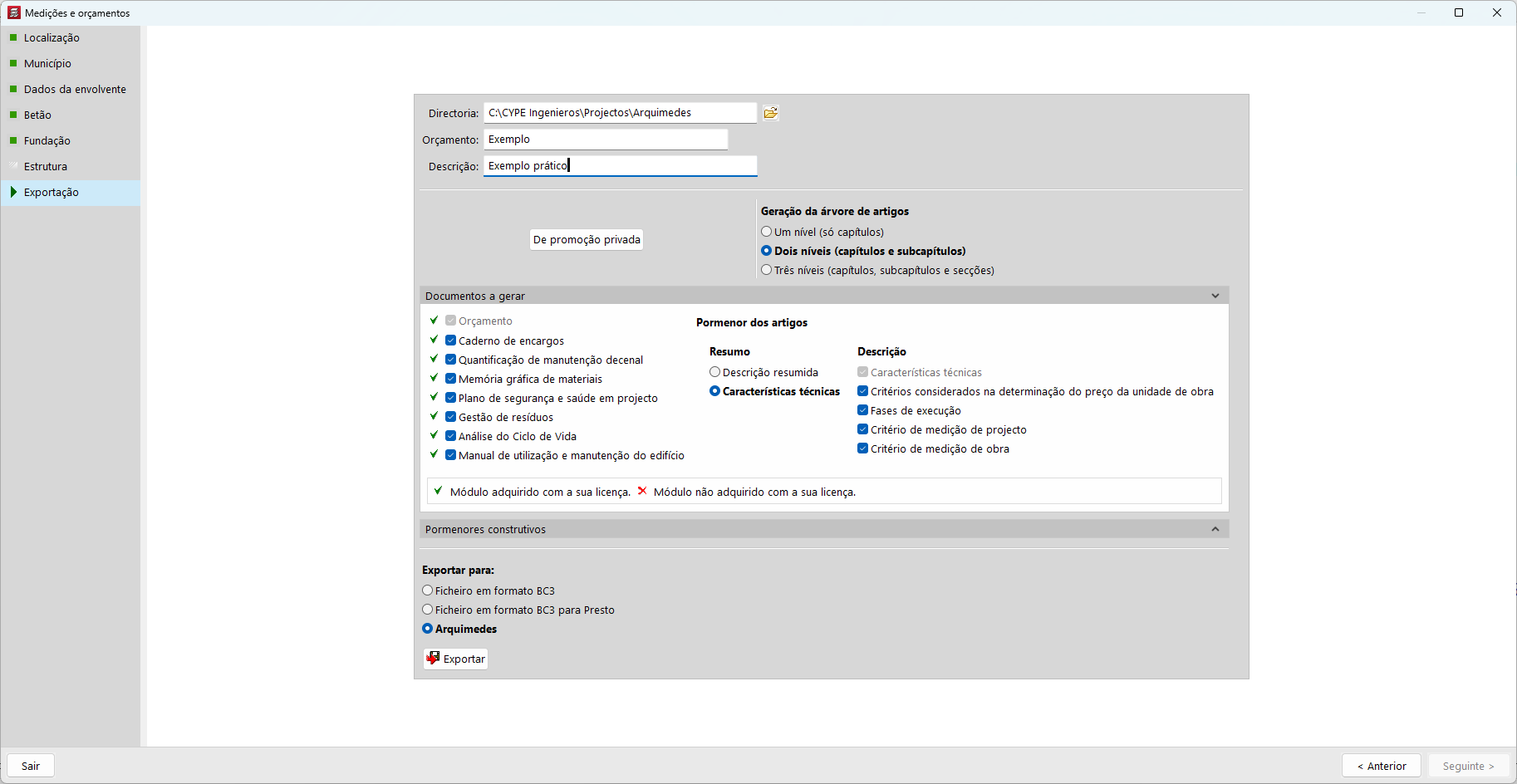

Por fim, seleciona-se para onde se deseja exportar o orçamento:

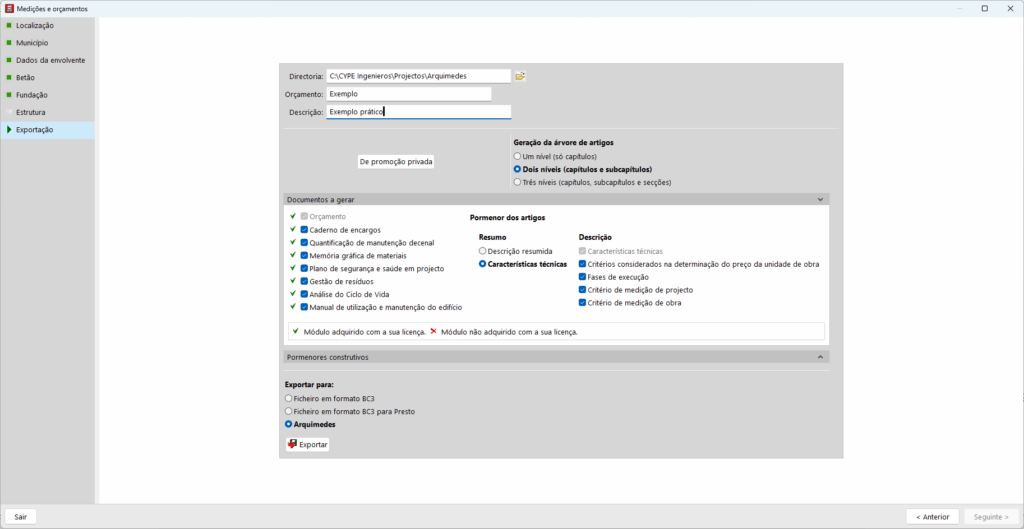

- Ficheiro em formato BC3
- Ficheiro em formato BC3 para Presto
- Arquimedes
- Arquimedes e Controle de Obra
- Arquimedes. Só visualizador
Módulos necessários para a exportação da medição e orçamento
Para gerar o orçamento da instalação em formato BC3 é necessário dispor, na licença, dos códigos da Ligação ao Gerador de Preços. Para editar o orçamento diretamente no Arquimedes é necessário dispor dos códigos da Ligação ao Gerador de Preços e de alguma das versões do Arquimedes (Arquimedes ou Arquimedes e Controle de Obra). Para exportar para o Arquimedes Só Visualizador apenas necessita dispor dos códigos da Ligação ao Gerador de Preços.
Para exportar a informação relativa ao Caderno de Encargos é necessário que a sua licença possua os códigos da Ligação ao Caderno de Encargos. Para exportar a Quantificação da Manutenção Decenal deve dispor do módulo de Manutenção Decenal.
Outras funcionalidades
A fim de ter acesso a outras funcionalidades oferecidas pelo programa, existem vários módulos que podem ser encontrados na página “Módulos do CYPECAD”.
