El presupuesto y la medición de la estructura calculada en CYPECAD puede generarse y exportarse a cualquiera de las versiones operativas de Arquímedes (Arquímedes, Arquímedes y Control de obra, Arquímedes Edición ASEMAS); a la versión Arquímedes Sólo visualizador; o al formato estándar FIEBDC-3. De este modo, se puede editar e imprimir el presupuesto de la estructura calculada en CYPECAD en cualquier programa de mediciones y presupuestos, lo que supone un ahorro considerable de tiempo a la hora de realizar el presupuesto. Los precios se obtienen del Generador de precios de la construcción de CYPE.

Elementos medidos y exportados

Tras el cálculo, CYPECAD obtiene la medición de la estructura (cuantías de armaduras, volúmenes de hormigón, superficies de encofrado, número de bovedillas y casetones, y longitudes de viguetas). Para generar su presupuesto, CYPECAD exporta la medición de los siguientes elementos:

  • Cimentación
    • Enanos de cimentación
      Se consideran enanos de cimentación a los pilares que nacen de la cimentación (sea zapata, encepado, viga flotante o losa de cimentación) y tienen una altura menor o igual a 1.50 m.
    • Zapatas
    • Encepados
    • Vigas centradoras y de atado
    • Vigas flotantes
    • Losas de cimentación
    • Hormigones de limpieza correspondientes
    • Encofrado de la cimentación (zapatas, vigas centradoras, vigas de atado y losa de cimentación)
      Para que el encofrado de la cimentación se tenga en cuenta ha de activarse la opción correspondiente. El encofrado del resto de elementos resistentes de la estructura se incluye en el precio de los mismos.
  • Muros de sótano de hormigón armado
  • Soportes y vigas metálicas de acero
  • Barras metálicas de acero de las estructuras 3D integradas
  • Soportes de hormigón armado
    • Pilares rectangulares y circulares
    • Muros
    • Pantallas
  • Forjados
    • Losas macizas
    • Forjados de viguetas in situ, armadas y pretensadas
    • Forjados reticulares de casetones perdidos y recuperables
    • Las vigas planas (forman parte de la medición del volumen de hormigón y cuantías de acero de los forjados)
  • Losas de escaleras
  • Vigas de canto y de transición entre forjados

CYPECAD también genera el presupuesto y la medición de los sistemas de protección colectiva introducidos por el usuario mediante el módulo Sistemas de protección colectiva.

Países para los que se exporta la medición y presupuesto

CYPECAD permite exportar la medición y presupuesto a Arquímedes o a formato FIEBDC-3 para los siguientes países (si las normas de hormigón, acero laminado y acero conformado seleccionadas en la obra son las de aplicación para ese país):

  • En África
    Angola, Argelia, Cabo Verde, Camerún, Costa de Marfil, Gabón, Mali, Marruecos, Mozambique, República del Congo y Senegal.
  • En América
    Argentina, Bolivia, Brasil, Chile, Colombia, Ecuador, Guatemala, Honduras, México, Panamá, Paraguay, Perú y Uruguay.
  • En Europa
    España, Francia y Portugal.

Procedimiento de exportación de la medición y presupuesto

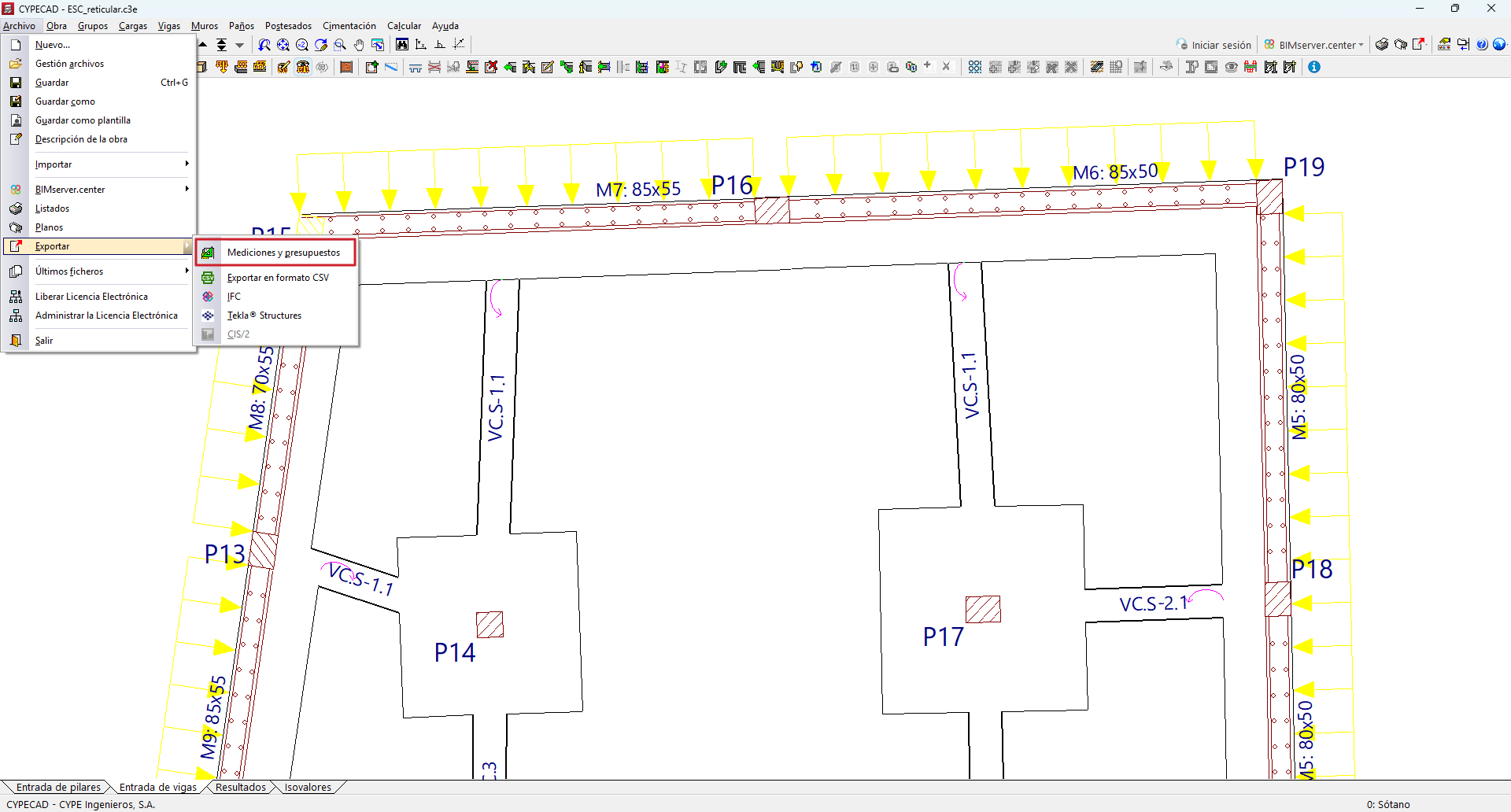

La opción que permite exportar la medición y el presupuesto de la estructura calculada se encuentra en el menú Archivo > Exportar > Mediciones y presupuestos. Su selección abre un asistente en el que se define:

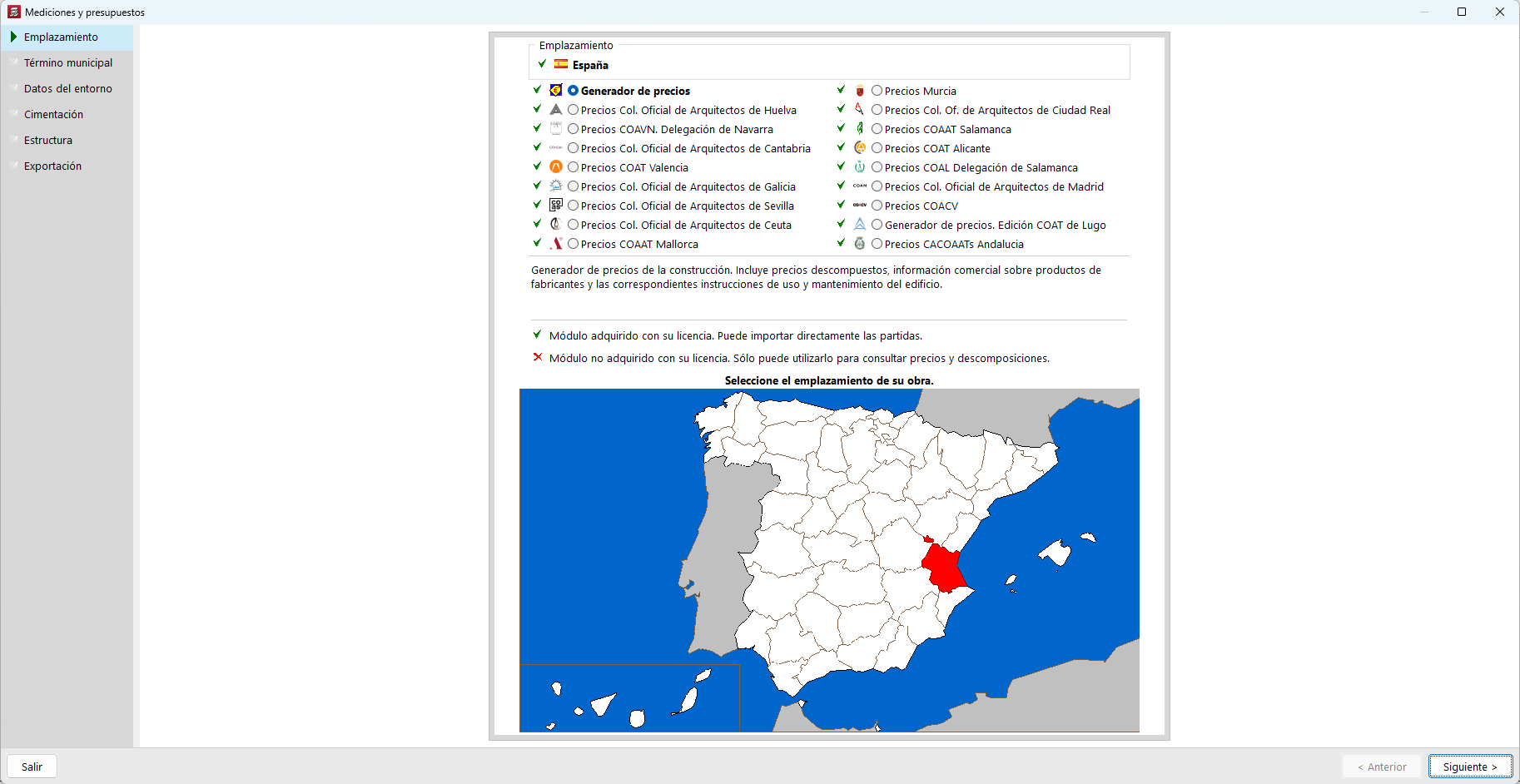

  • El Generador de precios a emplear.
  • La provincia y el término municipal donde se ubica la estructura calculada.

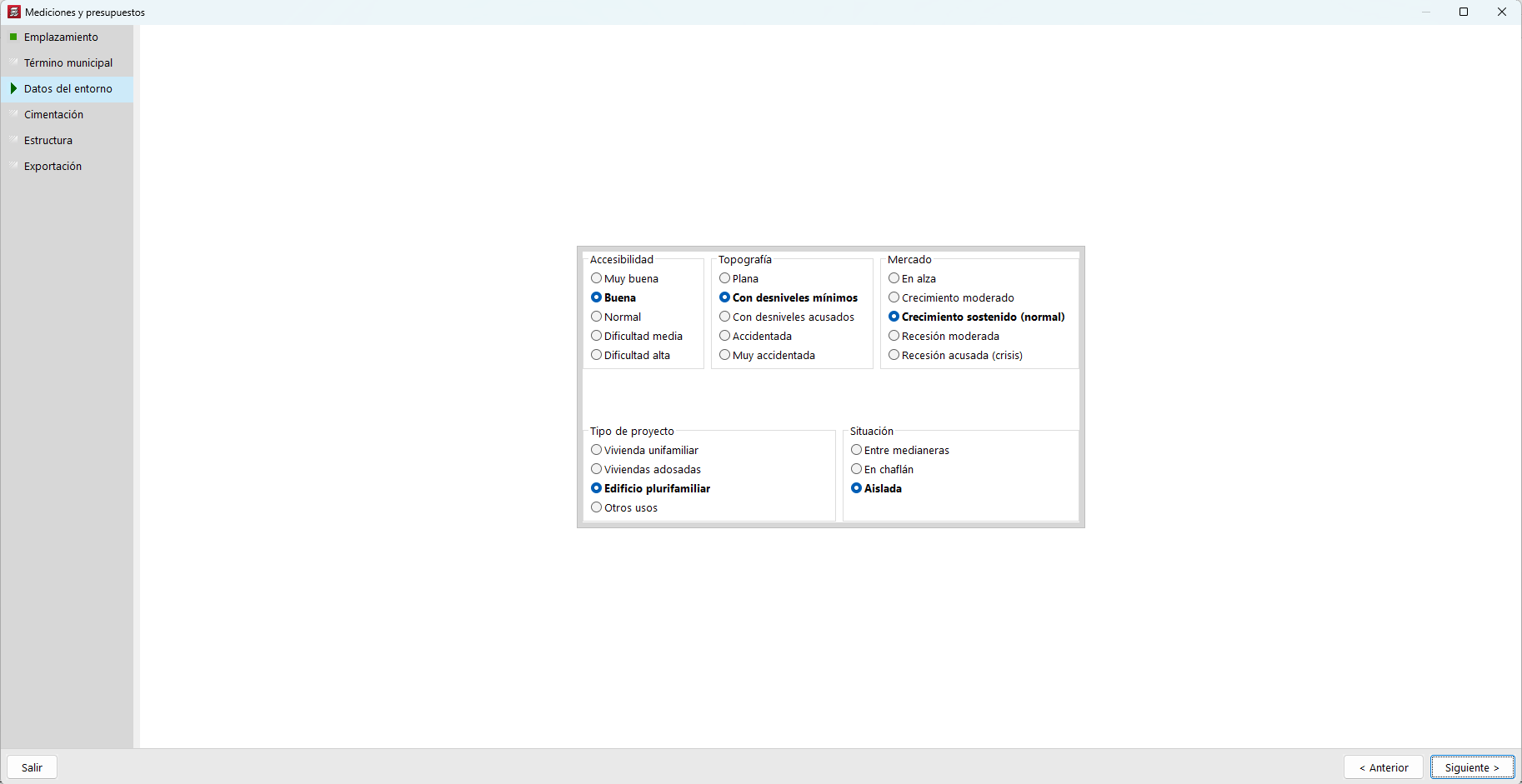

  • Los datos del entorno (accesibilidad, topografía, mercado, tipo de vivienda, situación con respecto a otros edificios).

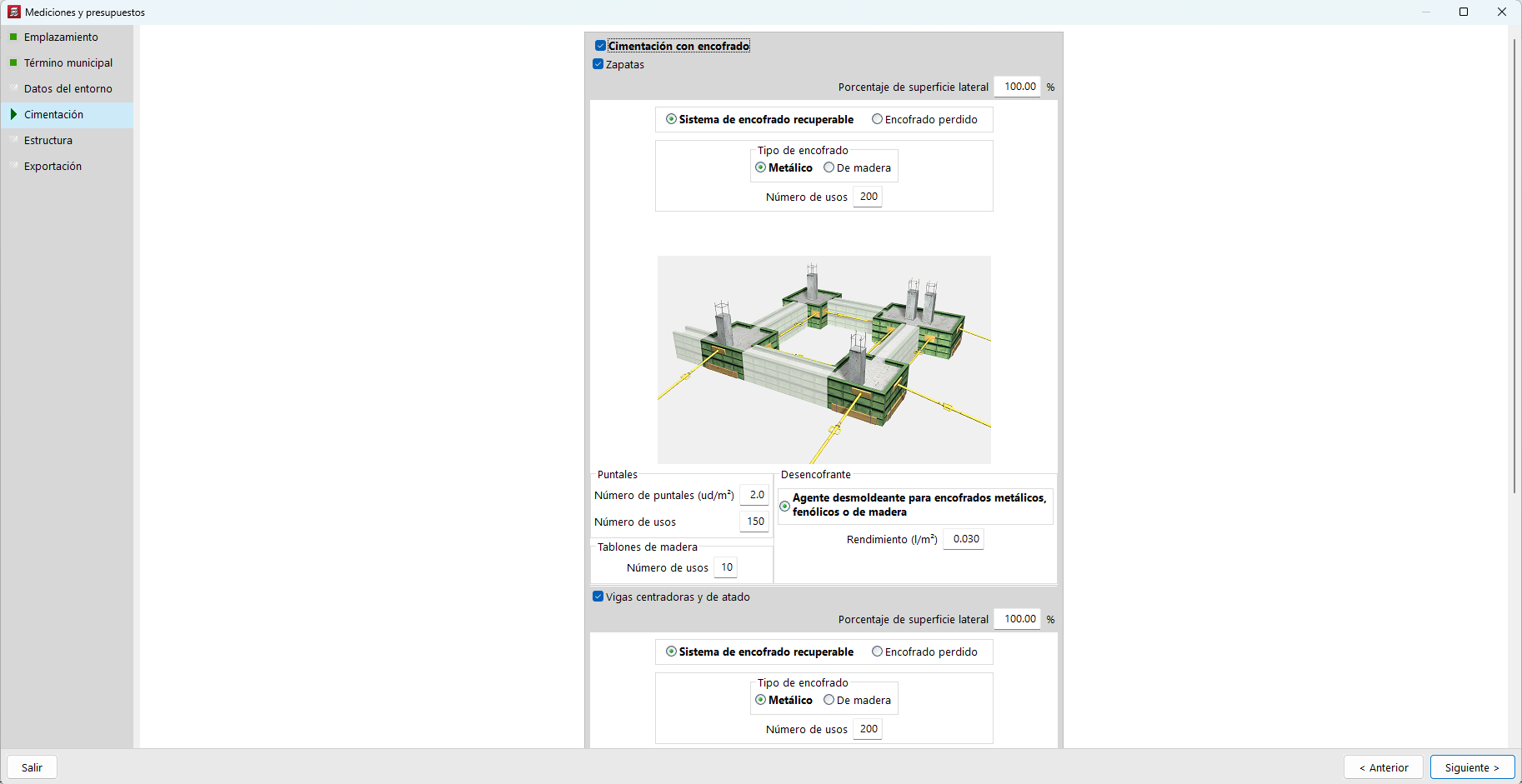

  • La cimentación (enanos de cimentación, zapatas, encepados, vigas centradoras y de atado, vigas flotantes, losas de cimentación, hormigones de limpieza, encofrado de la cimentación).

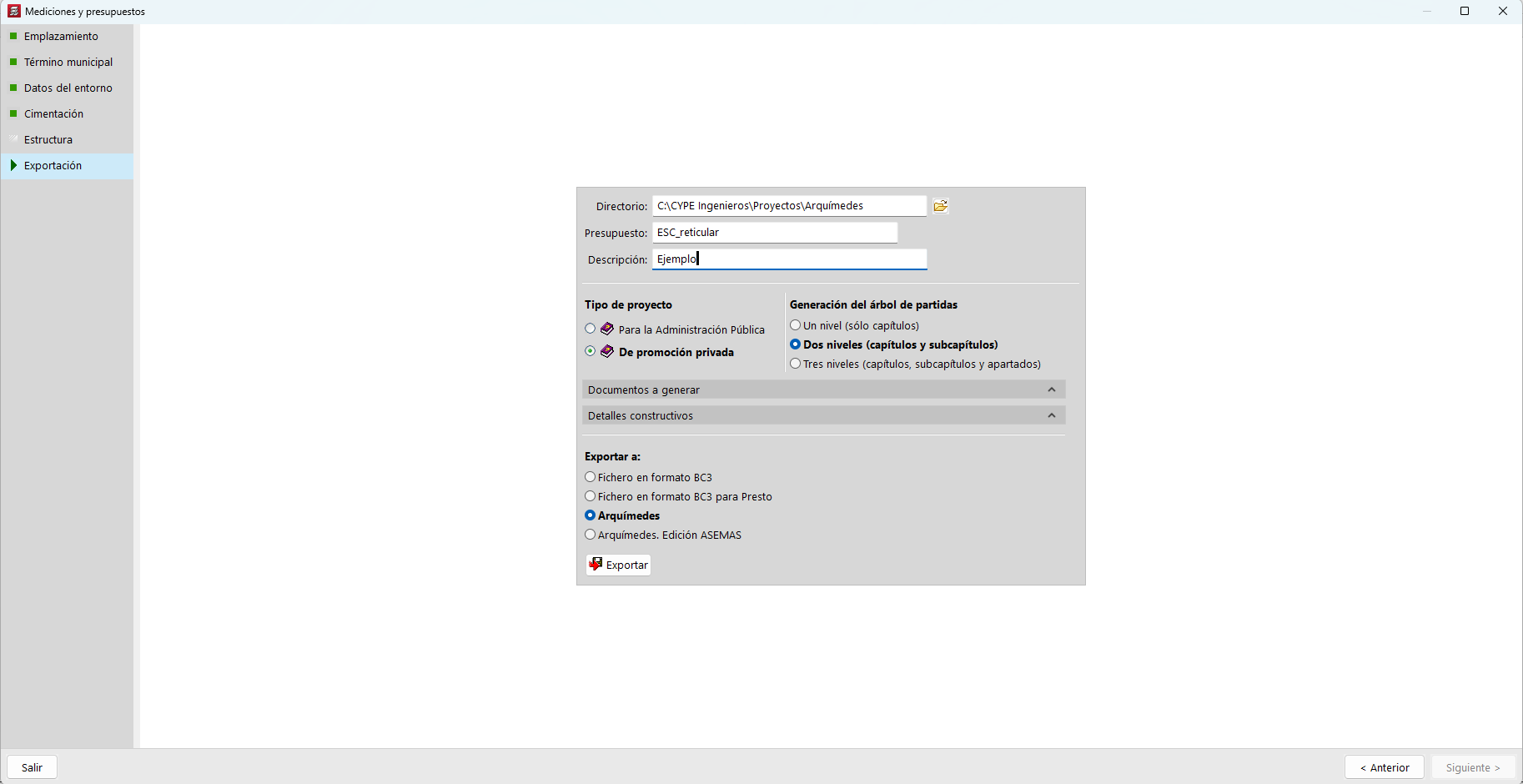

Tras introducir estos datos, en el mismo asistente es posible definir las características del presupuesto que se va a generar:

  • Se puede generar un presupuesto para la Administración pública o de promoción privada.
  • La estructura de capítulos del presupuesto puede tener hasta tres niveles (capítulos, subcapítulos y apartados).
  • Si dispone de los módulos correspondientes, es posible exportar a Arquímedes y a Arquímedes y Control de obra la información de las unidades de obra de la estructura relacionada con el Pliego de condiciones, la Valoración de mantenimiento decenal, la Gestión de residuos, el Análisis del ciclo de vida, el Plan de control de calidad y el Estudio básico de seguridad y salud (este último si procede).
  • Si no desea incluir el pliego de condiciones, puede definir el grado de detalle de la descripción de las partidas: con descripción resumida o completa, con o sin relación de operaciones valoradas en la confección del precio, y con o sin la inclusión de los criterios de medición de proyecto. Si incluye el pliego de condiciones, las partidas se encuentran descritas con detalle dentro del apartado Prescripciones en cuanto a la ejecución por unidades de obra.

Por último, se selecciona a dónde se desea exportar el presupuesto:

  • Fichero en formato BC3
  • Fichero en formato BC3 para Presto
  • Arquímedes
  • Arquímedes y Control de obra
  • Arquímedes. Edición ASEMAS
  • Arquímedes. Sólo visualizador

Permisos necesarios de la licencia de uso para la exportación de la medición y presupuesto

Para generar el presupuesto de la estructura en formato FIEBDC-3, es necesario disponer en la licencia de permisos para utilizar la conexión con el Generador de precios de CYPE Ingenieros. Para editar el presupuesto directamente en Arquímedes, es imprescindible tener permisos en la licencia de la conexión con el Generador de precios y de alguna de las versiones de Arquímedes operativas (Arquímedes, Arquímedes y Control de obra, o Arquímedes Edición ASEMAS). Para exportar a Arquímedes Sólo visualizador, solamente necesita que su licencia de uso disponga de la Conexión con el Generador de precios de CYPE.

Si en la exportación a Arquímedes o a Arquímedes y Control de obra desea incluir la información relacionada con el Pliego de condiciones, la Valoración de mantenimiento decenal, la Gestión de residuos o el Análisis del ciclo de vida, su licencia de uso debe incluir los módulos correspondientes.

Si es usted mutualista de ASEMAS, recuerde que puede solicitar y disponer de la versión Arquímedes Edición ASEMAS que, junto a la conexión con el Generador de precios de la construcción (se adquiere a precios preferenciales para mutualistas de ASEMAS), permite realizar las modificaciones deseadas desde el propio Generador de precios.

También puede adquirir su licencia colectiva de Arquímedes si pertenece a algún colectivo que las proporcione, y solicitar a CYPE la conexión con el Generador de precios de la construcción con precios preferenciales.

Para exportar la información del pliego de condiciones es necesario que su licencia de uso disponga del módulo Generador de pliegos de condiciones. Para exportar la valoración de mantenimiento decenal debe disponer del módulo Mantenimiento decenal.

Versiones de CYPECAD

Además de la versión CYPECAD (sin limitación), el programa también está disponible en dos versiones limitadas, denominadas LT30 y LT50, que mantienen las mismas herramientas y posibilidades de adquisición de módulos, con los siguientes condicionantes:

CYPECAD LT50:

  • Cincuenta pilares.
  • Cuatro grupos de plantas. (Grupo de plantas: plantas iguales y consecutivas).
  • Cinco plantas en total.
  • Cien metros lineales de muro. Prestación disponible con el módulo Muros de edificación.

CYPECAD LT30:

  • Treinta pilares.
  • Cuatro grupos de plantas. (Grupo de plantas: plantas iguales y consecutivas).
  • Cinco plantas en total.
  • Cien metros lineales de muro. Prestación disponible con el módulo Muros de edificación.

Las estructuras 3D integradas de CYPECAD (también de LT50 y LT30) no es un módulo propiamente dicho. Para definir estas estructuras 3D dentro de CYPECAD es necesario que la licencia de uso disponga también de permisos para utilizar CYPE 3D y, opcionalmente, los módulos exclusivos de CYPE 3D.

Otras prestaciones

Para poder tener acceso a otras prestaciones que ofrece el programa, existen varios módulos de los que puede obtener información en la página “Módulos de CYPECAD“.
