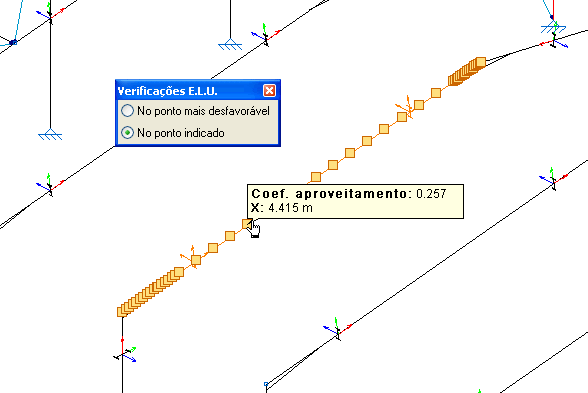

CYPE 3D

Ligações

Novas ligações aparafusadas

• Ligação de uma peça principal contínua à qual se podem unir uma ou duas peças ortogonais articuladas.
• Ligação de duas vigas (com ou sem cartela inferior) encastradas aos banzos de um pilar (contínuo ou não).

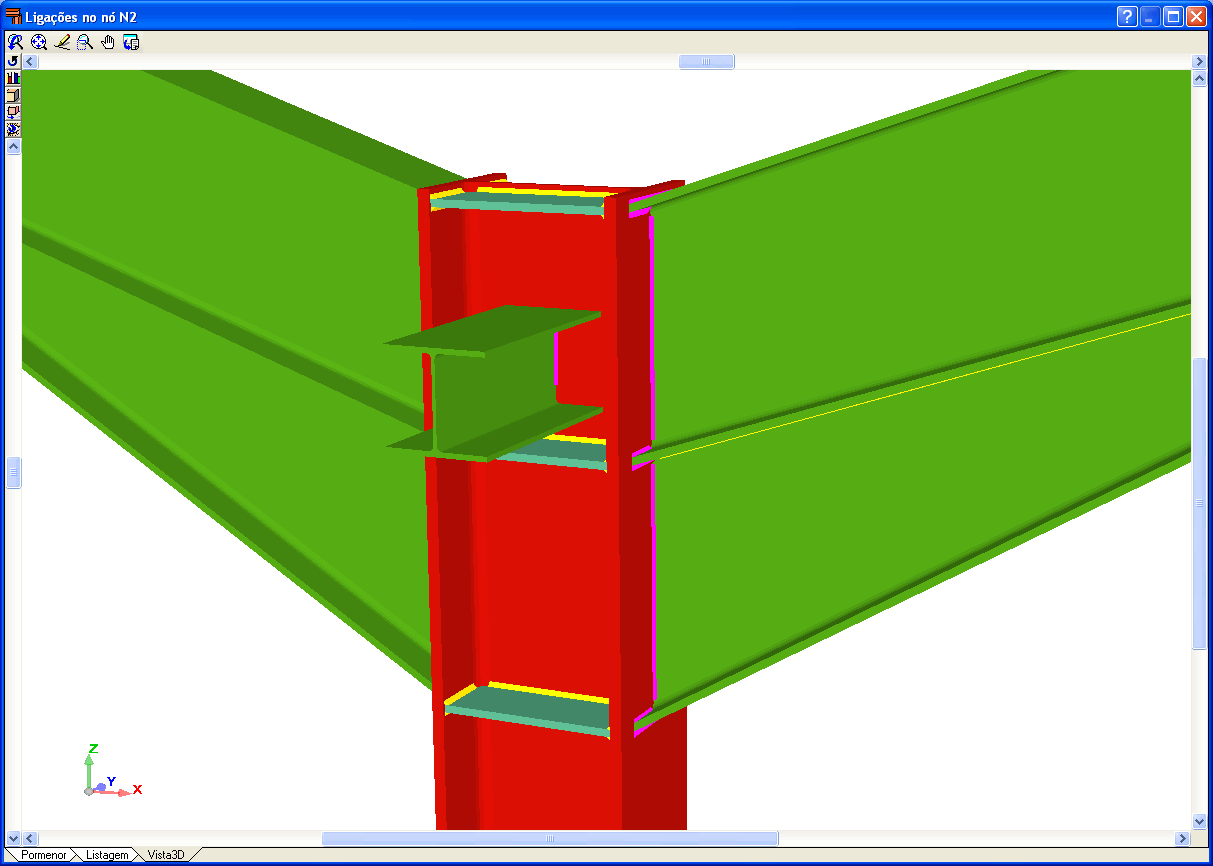

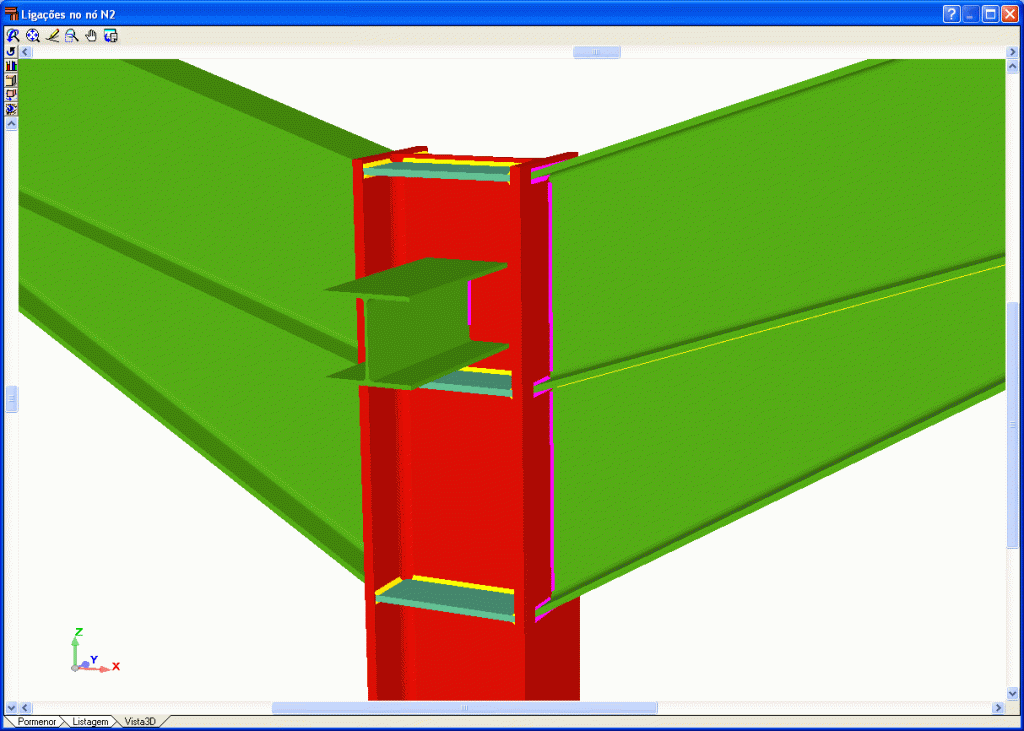

• Ligação de duas vigas (com ou sem cartela inferior) encastradas aos banzos de um pilar (contínuo ou não) com uma viga ortogonal articulada à alma do pilar.
• Ligação de duas vigas (com ou sem cartela inferior) encastradas aos banzos de um pilar (contínuo ou não) com duas vigas ortogonais articuladas à alma do pilar.

Novas opções para o dimensionamento de ligações

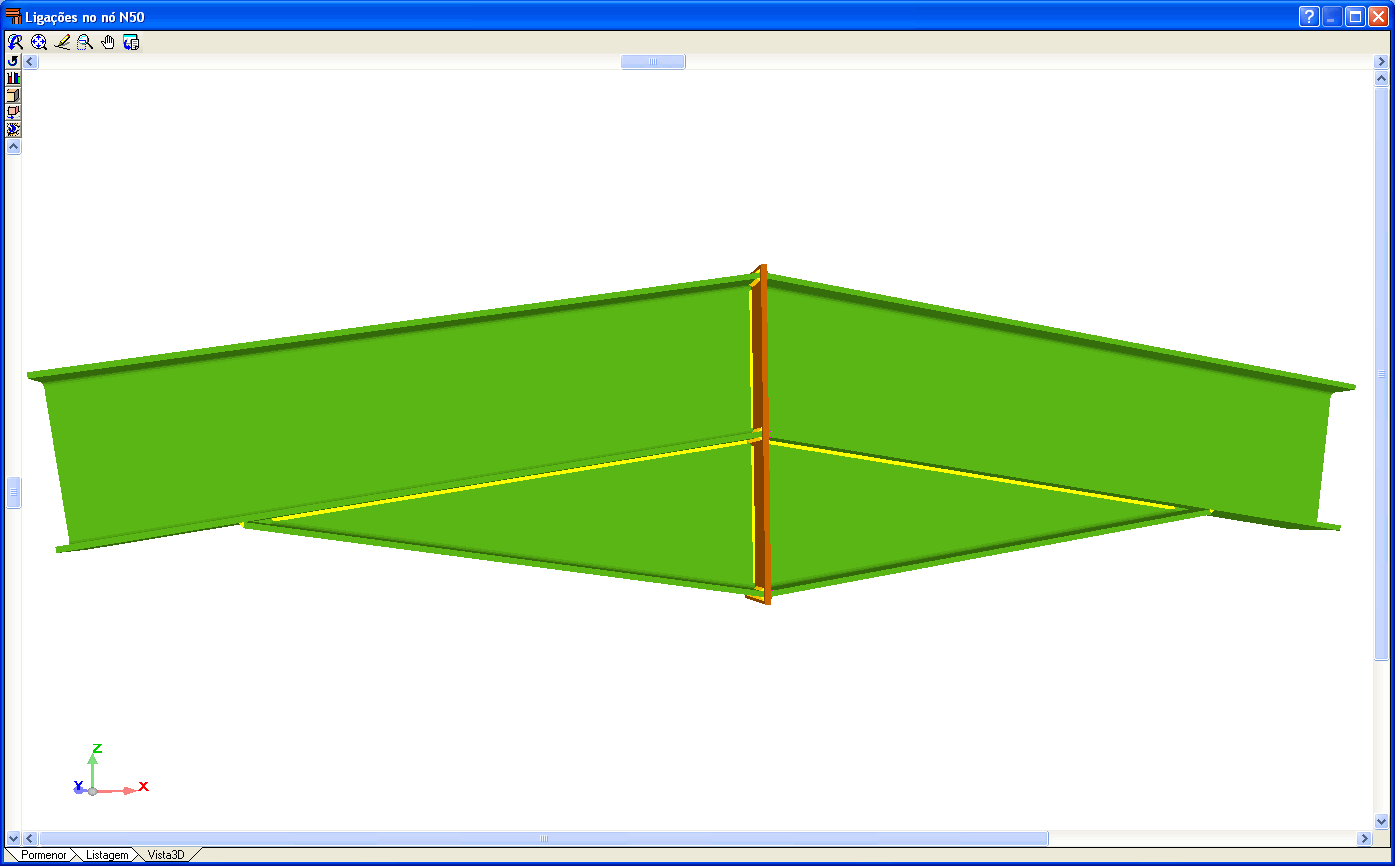

• Rigidificadores nos extremos de cartelas
  É possível colocar rigidificadores nos extremos de cartelas em ligações pilar-viga e em ligações de cumeeira mesmo que não seja necessário por cálculo. Estas duas opções podem-se activar na janela Opções (menu Ligações > Opções) que agora dispõe de dois separadores:
  • Parafusos: Contém as opções de cálculo dos parafusos. Estas opções estavam disponíveis em versões anteriores.
  • Rigidificadores: Contém as duas opções novas que permitem ao programa colocar sempre rigidificadores em ligações pilar-viga e em ligações de cumeeira.

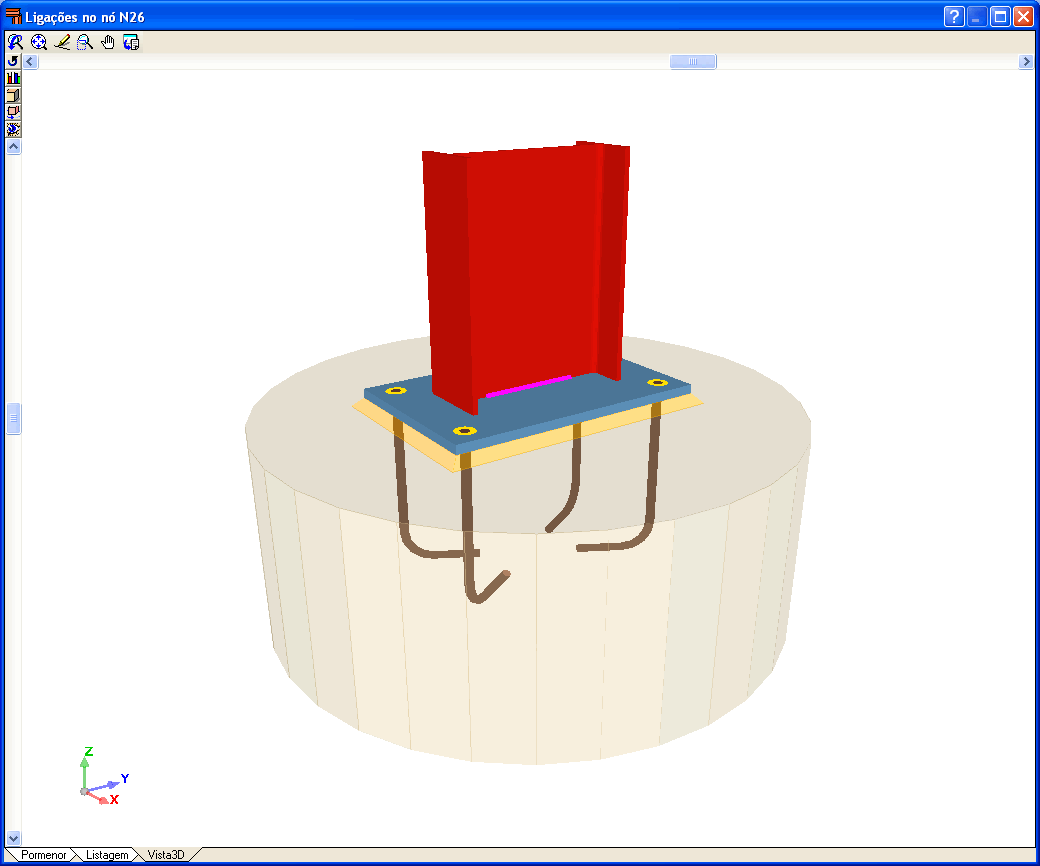

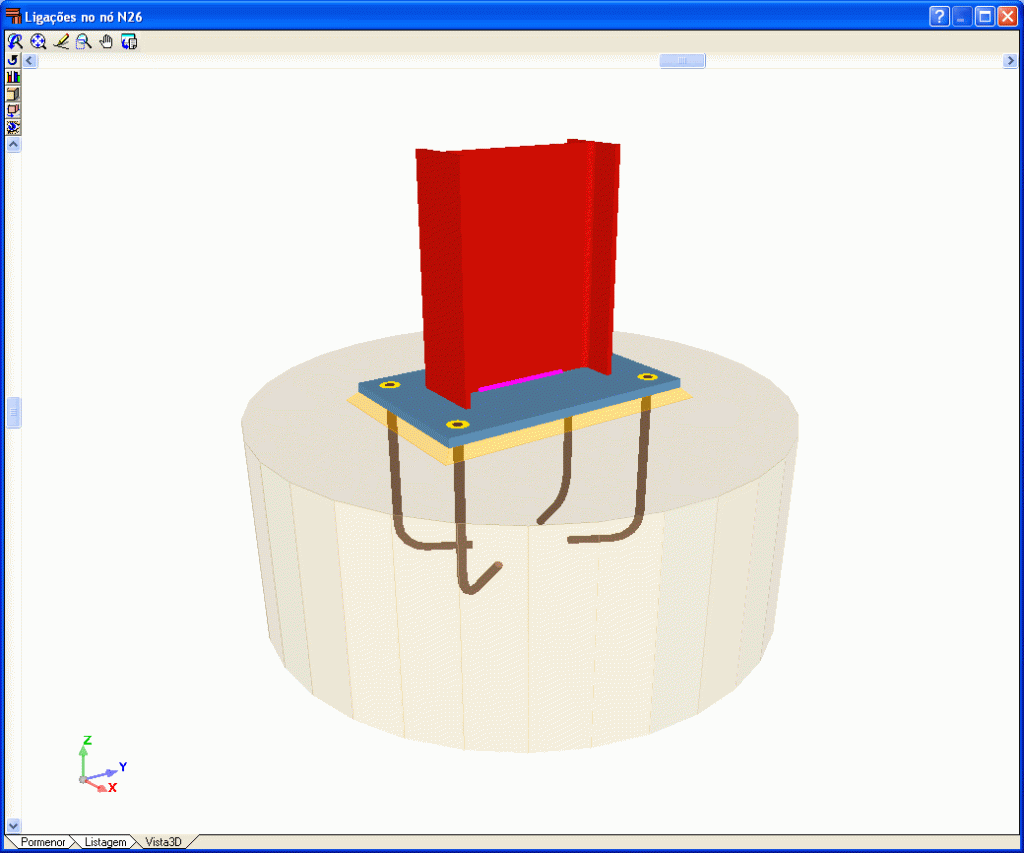

• Opções de placas de amarração
  Para o dimensionamento de placas de amarração com o módulo Ligações Soldadas, utilizam-se as mesmas opções de cálculo que para o dimensionamento com o módulo Placas de amarração, à excepção do tipo de amarração do perno à placa. Estas opções configuram-se no menu Placas de amarração > Opções.

Melhoria nos tempos de cálculo de ligações

• Reduziram-se os tempos de cálculo no processo de dimensionamento de ligações com a utilização de multiprocessadores (é necessário possuir algum dos módulos Cálculo em paralelo com dois processadores ou Cálculo em paralelo com quatro processadores).

Exportação de ligações no formato CIS/2

• Implementa-se a opção Pormenor completo da estrutura, inclusive ligações. Agora é possível exportar para o formato CIS/2 todas as ligações dimensionadas pelo Novo Metal 3D, se possui o módulo correspondente na licença em utilização. A exportação da geometria e das características dos nós e barras não necessita de nenhuma licença especial, basta ter a licença de utilização do Novo Metal 3D.

• Novas ligações soldadas

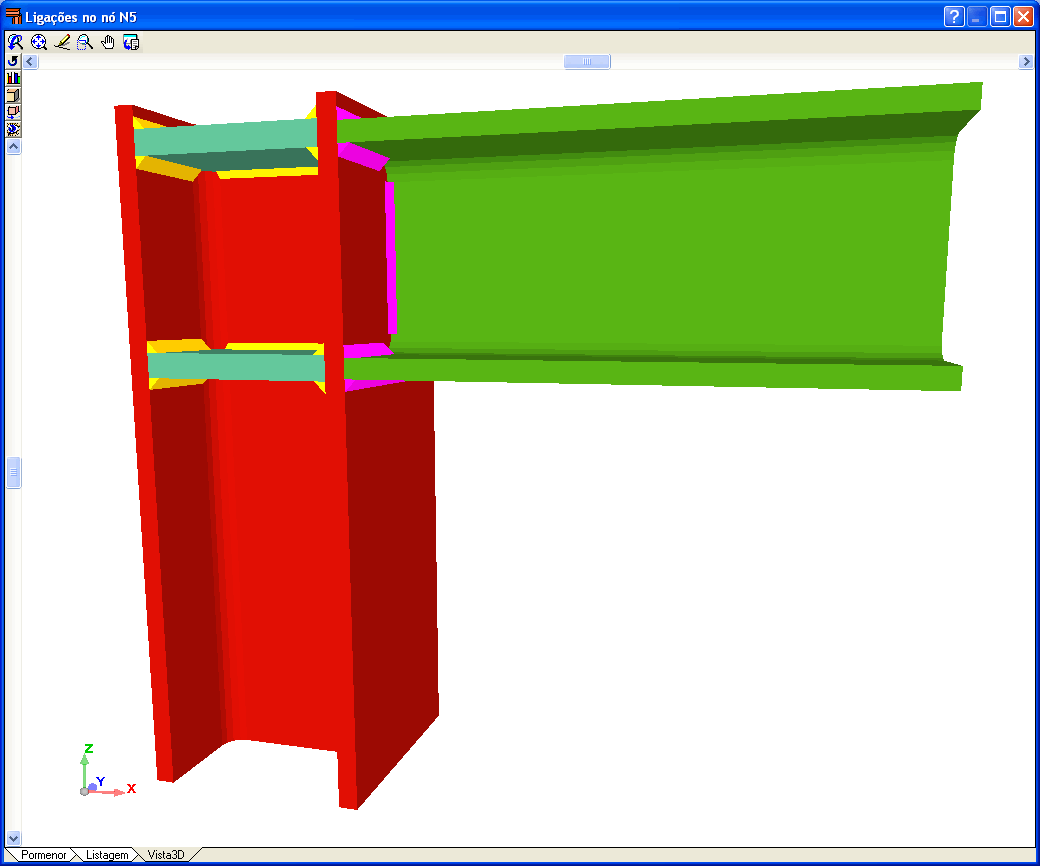

  • Ligações de pilar com dois lintéis encastrados
    • Ligação encastrada de pilar com dois lintéis sem cartelas e sem vigas de travamento perpendiculares.
    • Ligação encastrada de pilar com dois lintéis sem cartelas e com uma viga de travamento perpendicular articulada.
    • Ligação encastrada de pilar com dois lintéis sem cartelas e com duas vigas de travamento perpendiculares articuladas.
    • Ligação encastrada de pilar com dois lintéis com cartelas e sem vigas de travamento perpendiculares.
    • Ligação encastrada de pilar com dois lintéis com cartelas e com uma viga de travamento perpendicular articulada.
    • Ligação encastrada de pilar com dois lintéis com cartelas e com duas vigas de travamento perpendiculares articuladas.
  • Ligação articulada do tipo apoio directo. Podem apoiar uma ou duas peças secundárias à outra principal, com a condição de que os eixos das peças secundárias sejam perpendiculares ao da peça principal.
• Melhorias
  • Quando se activa a opção Ligações > Consultar, representam-se em ecrã os seguintes elementos:
  • O texto descritivo dos tipos de ligações que existem no nó.
  • A secção transversal das secções definidas em cada barra.
  • Os eixos longitudinais das secções transversais representadas.
  • O programa oferece assim mais informação relacionada com a posição das barras dentro do modelo a resolver. Isto é de grande utilidade no caso do Novo Metal 3D não calcular alguma ligação pertencente a algum dos tipos admitidos. O utilizador pode relacionar essa informação com as causas pelas quais o programa não dimensiona a ligação (que se mostram quando o cursor se posiciona no nó) e realizar as alterações oportunas para que a ligação seja finalmente calculada pelo programa.
  • No diálogo de consulta das ligações de um nó (opção Ligações > Consultar) aparecem três separadores na sua parte inferior, se o nó seleccionado tiver as ligações calculadas. Estes separadores mostram a seguinte informação:
    • Os pormenores construtivos das ligações calculadas.
    • A listagem de verificação e medição das ligações calculadas.
    • A vista 3D das barras que convergem no nó.
  • Se não foi calculada nenhuma ligação do nó, no diálogo mencionado só aparece a vista 3D das barras.
  • Nos desenhos das ligações acrescentou-se uma tabela que mostra a relação dos tipos de ligações da obra, quantidades e os nós onde se aplica cada tipo de ligação.
  • Para todas as ligações encastradas tipo pilar – lintel (ou lintéis) utilizam-se soldaduras em ângulo no lugar das soldaduras com preparação de bordos.
  • Nas soldaduras dos rigidificadores de pilares admitem-se que os cordões de soldadura com os banzos sejam diferentes aos cordões de soldadura com a alma do pilar.
  • Ampliou-se o número de mensagens informativas quando o programa não pode resolver uma ligação que está dentro dos tipos admitidos.
  • Nas listagens de medição agrupam-se os cordões de soldadura segundo as resistências às roturas.
