CYPECAD MEP

Bombas de calor geotérmicas e Sistemas de captação de energia geotérmica

Implementou-se a exportação para o formato IFC das Bombas de calor geotérmicas e dos Sistemas de captação de energia geotérmica do módulo Sistemas de captação de energia geotérmica (implementado recentemente na versão 2013.k).

  • Bombas de calor geotérmicas (separador Climatização> menu Instalação> Unidades centrais de climatização)
    • Unidade água-água de refrigeração, geotérmica, para instalação interior
    • Unidade água-água bomba de calor não reversível, geotérmica, para instalação interior
    • Unidade água-água bomba de calor reversível, geotérmica, para instalação interior
  • Sistemas de captação de energia geotérmica (separador Climatização> menu Instalação> Sistema de captação de energia geotérmica)
    • Colector em sala técnica
    • Colector em caixa enterrada
    • Sonda geotérmica vertical
    • Tubagem de distribuição, horizontal
    • Tubagem de distribuição, vertical

Os equipamentos e sistemas indicados exportam-se para IFC (Industry Foundation Classes) segundo os standards desse formato. Além disso, incluem-se características técnicas dos fabricantes seleccionados, materiais, cores e atribuição apropriada da entidade IFC.

Melhoria na exportação para IFC de Climatizadoras

Melhorou-se a exportação para o formato IFC de Climatizadoras (separador Climatização> menu Instalação> Unidades de tratamento de ar).

Estes equipamentos já se exportavam para o formato IFC (Industry Foundation Classes) desde versões anteriores, segundo os standards desse formato. Agora, na versão 2013.m incluem-se materiais, cores, atribuição apropriada da entidade IFC e características técnicas dos fabricantes seleccionados.

Melhoria na exportação para IFC de sistemas de condução de água

Melhorou-se a exportação para o formato IFC dos seguintes componentes dos sistemas de condução de água (separador Climatização> menu Instalação> Sistemas de condução de água): Válvulas, Bombas de circulação, Colectores, Colectores de água para aquecimento.

Estes elementos já se exportavam para o formato IFC (Industry Foundation Classes) em versões anteriores, segundo os standards desse formato. Agora, na versão 2013.m incluem-se materiais, cores e atribuição apropriada da entidade IFC.

Saber mais
  • 2013.m

A versão 2013.m dos programas da CYPE incorpora no CYPECAD e no CYPECAD MEP a exportação genérica para o formato IFC4 (Industry Foundation Classes). No ponto Exportação para o formato IFC4 desde CYPECAD e desde CYPECAD MEP desta página Web dispõe de mais informação sobre esta exportação.

Saber mais
  • 2013.m

Foi optimizado o tamanho e, portanto, a operabilidade dos ficheiros em formato IFC que continham aparelhos sanitários, torneiras e caixas de pavimentos (introduzidos no separador Águas, Residuais e Pluviais do CYPECAD MEP).

Saber mais
  • 2013.l

Na versão 2013.l, a perda de carga dos colectores do sistema de captação de energia geotérmica calcula-se a partir do coeficiente de caudal Kv. Este coeficiente é uma característica do colector, pelo que é um dado implícito que se importa do Gerador de preços quando se selecciona o colector (em obras criadas para países que dispõem do Gerador de preços). Para países que todavia não dispõem do Gerador de preços (ou, embora disponham do gerador, se o colector se define como um elemento de descrição genérica ou como descrição editável vinculada ao Gerador de preços) o coeficiente de caudal Kv é um dado editável mas do colector. Recorde que embora o colector se importe do Gerador de preços, a descrição deste equipamento (de igual forma que o resto de descrições de componentes e equipamentos de uma instalação) podem-se converter numa descrição genérica ou em descrição editável vinculada ao Gerador de preços. Em qualquer dos dois casos, todas as características importadas passam a ser editáveis, incluindo o coeficiente de caudal Kv. No ponto Importação de elementos desde o Gerador de preços das novidades da versão 2013.i, dispõe de informação precisa dos diferentes modos de definir as características e descrições de elementos construtivos, equipamentos e componentes das instalações no CYPECAD MEP.

Saber mais
  • 2013.l

A partir da versão 2013.l, o programa permite introduzir bombas de circulação (menu Instalação> Sistemas de condução de água> Bomba de circulação) no sistema de captação de energia geotérmica, entre o colector e a bomba de calor.

Saber mais
  • 2013.l

A versão 2013.k dispõe do novo módulo Desenhos da instalação eléctrica, para Brasil, integrado no separador Electricidade do CYPECAD MEP (instalado em Português ou em Português para Brasil e se o país seleccionado na obra for Brasil).

O módulo Desenhos da instalação eléctrica está concebido para dimensionar e orçamentar instalações eléctricas em baixa tensão de acordo com a norma brasileira ABNT NBR 5410:2004 para edifícios destinados às seguintes utilizações:

  • Habitações (unifamiliares, em banda e multifamiliares)
  • Lojas e escritórios
  • Comercial
  • Administrativo
  • Residencial
  • Estacionamento
  • Local público
  • Escolar
  • Industrial

O módulo Desenhos da instalação eléctrica permite o cálculo e dimensionamento das linhas eléctricas e suas protecções, desde o ponto de entrega e ramal de entrada até aos circuitos terminais.

Gera as seguintes listagens e desenhos:

  • Resultados de cálculo
  • Memória descritiva da instalação
  • Medições e orçamento da instalação
  • Desenhos da planta
  • Esquema unifilar

O orçamento e medição da instalação pode ser exportado para Arquimedes  ou para Arquimedes e Controle de obra .
Os preços obtêm-se do Gerador de preços para Brasil . Portanto, para imprimir o orçamento e a medição da instalação ou exportá-lo para Arquimedes  ou para Arquimedes e Controle de obra , é necessário possuir na licença, o módulo ligação com o Gerador de preços para Brasil. Para editar o orçamento directamente no Arquimedes, é necessário possuir na licença os módulos de ligação com o Gerador de preços para o Brasil e do Arquimedes ou Arquimedes e Controle de obra.

Saber mais
  • 2013.k

Melhorou-se a exportação para o formato IFC de caldeiras e emissores para aquecimento: Caldeira eléctrica para aquecimento, Caldeira eléctrica para aquecimento e ACS, Caldeira a gasóleo para aquecimento, Caldeira a gasóleo para aquecimento e ACS, Caldeira a gás para aquecimento, Caldeira a gás para aquecimento e ACS, Grupo térmico a gasóleo, Grupo térmico a gás, Caldeira de biomassa, Radiador, Painel de chapa de aço, Toalheiro e Emissor eléctrico.

Estes elementos já se exportavam para o formato IFC (Industry Foundation Classes) desde versões anteriores, segundo os standards desse formato. Agora, na versão 2013.k incluem-se materiais, cores, atribuição apropriada da entidade IFC... Na exportação das caldeiras e grupos térmicos, também se exportam as características técnicas dos fabricantes seleccionados.

Saber mais
  • 2013.k

Foi melhorada a exportação para o formato IFC das condutas de ar (separador Climatização); e das tubagens e valas drenantes, sumidouros longitudinais e Caleiras (separador Águas, Residuais e Pluviais). Estas melhorias consistem na atribuição de cores e materiais, assim como os seus textos descritivos.

Incluem-se também entidades específicas para as ligações das condutas. Estes elementos são gerados pelo programa e, portanto, só se exportam para IFC se a instalação estiver calculada.

Saber mais
  • 2013.k

CYPE em colaboração com UPONOR desenvolveram uma nova ferramenta para edifícios de habitação, integrada no separador Águas, Residuais e Pluviais do CYPECAD MEP. Esta ferramenta permite dimensionar e orçamentar uma instalação contra incêndios composta por sprinklers automáticos para utilização residencial, integrando prestações complementares de protecção contra incêndios no sistema de abastecimento de água potável para habitações.
Este sistema é constituído por tubos de polietileno reticulado (PE-X) na instalação interior da habitação, dispostos numa rede malhada onde se situam os sprinklers residenciais, a partir do qual surgem as distintas derivações de consumo de água fria.


Esta configuração em anel de tubagem plástica sobre o tecto falso proporciona um fluxo constante de água nos sprinklers durante a utilização normal da instalação de água potável, evitando a corrosão e as possíveis obstruções, assim como custos excessivos de manutenção, ao mesmo tempo proporciona uma prestação extraordinária em matéria de protecção contra incêndios na habitação.

O programa guia na introdução óptima da instalação e determina as hipóteses mais desfavoráveis de activação de sprinklers em cada habitação, listando e verificando o comportamento hidráulico da instalação em caso de incêndio, conforme a norma NFPA 13D sobre sistemas de sprinklers residenciais (Standard for the Installation of Sprinkler Systems in One- and Two-Family Dwellings and Manufactured Homes), e a DIT 574/11(Documento de Idoneidad Técnica: N.º 574/11. Suministro de agua potable para viviendas con prestaciones complementarias de protección contra incendios), que assegura a sua conformidade com a DB HS 4 Salubridad do CTE.

Para a introdução desta instalação de abastecimento de água potável com prestações de protecção contra incêndios, foi implementado no menu Instalação do separador Águas, Residuais e Pluviais do CYPECAD MEP a opção Protecção contra incêndios para habitações que permite introduzir Sprinklers residenciais e um Dispositivo de controlo de pressão para rede de sprinklers em habitação.

No diálogo Dados obra do separador Águas, Residuais e Pluviais (menu Obra> Dados obra) foi implementado uma opção que permite Activar o cálculo do abastecimento de água potável com prestações de protecção contra incêndios e no qual informa sobre este tipo de cálculo.

Para a utilização desta ferramenta, é necessário que a licença de utilização do CYPE possua os módulos Águas, Residuais e pluviais e Incêndio. Para que o programa gere a medição e o orçamento da instalação é necessário também que a licença de utilização disponha da Ligação com o Gerador de preços da construção.

Saber mais
  • 2013.k

A versão 2013.k dispõe do novo módulo Sistemas de captação de energia geotérmica integrado no separador Climatização do CYPECAD MEP. Este novo módulo está concebido para dimensionar e orçamentar sistemas de captação de energia geotérmica.

No ponto Novos módulos e programas - Sistemas de captação de energia geotérmic a dispõe de mais informação sobre este novo módulo de CYPECAD MEP.

Saber mais
  • 2013.k

A versão 2013.k dispõe do novo módulo Sistemas de captação de energia geotérmica integrado no separador Climatização de CYPECAD MEP. Este novo módulo está concebido para desenhar, dimensionar e orçamentar sistemas de captação de energia geotérmica.

Os sistemas de bomba de calor geotérmica são sistemas geotérmicos de baixa entalpia que se servem de uma bomba de calor e um sistema de captação no subsolo para aproveitar a temperatura do mesmo. A chave da eficiência deste tipo de sistemas reside no aproveitamento da energia acumulada no subsolo de maneira constante e estável, de forma que a energia eléctrica consumida pelo sistema seja inferior que num sistema convencional de bomba de calor.

A partir da selecção de uma bomba de calor geotérmica (separador Climatização> menu Instalação> Unidades centrais de ar condicionado) e da definição das necessidades energéticas a cobrir pela mesma, o utilizador pode dimensionar com a ajuda da aplicação o intercâmbio de calor geotérmico necessário para o correcto funcionamento da instalação.

O cálculo do intercâmbio geotérmico está baseado no procedimento de dimensionamento proposto no manual da American Society of Heating, Refrigerating and Air Conditioning Engineers (ASHRAE) “Ground-Source Heat Pumps: Design of Geothermal Systems for Commercial and Institutional Buildings”.

Em Sistemas de captação de energia geotérmica dispõe de mais informação sobre este novo módulo de CYPECAD MEP.

Saber mais
  • 2013.k

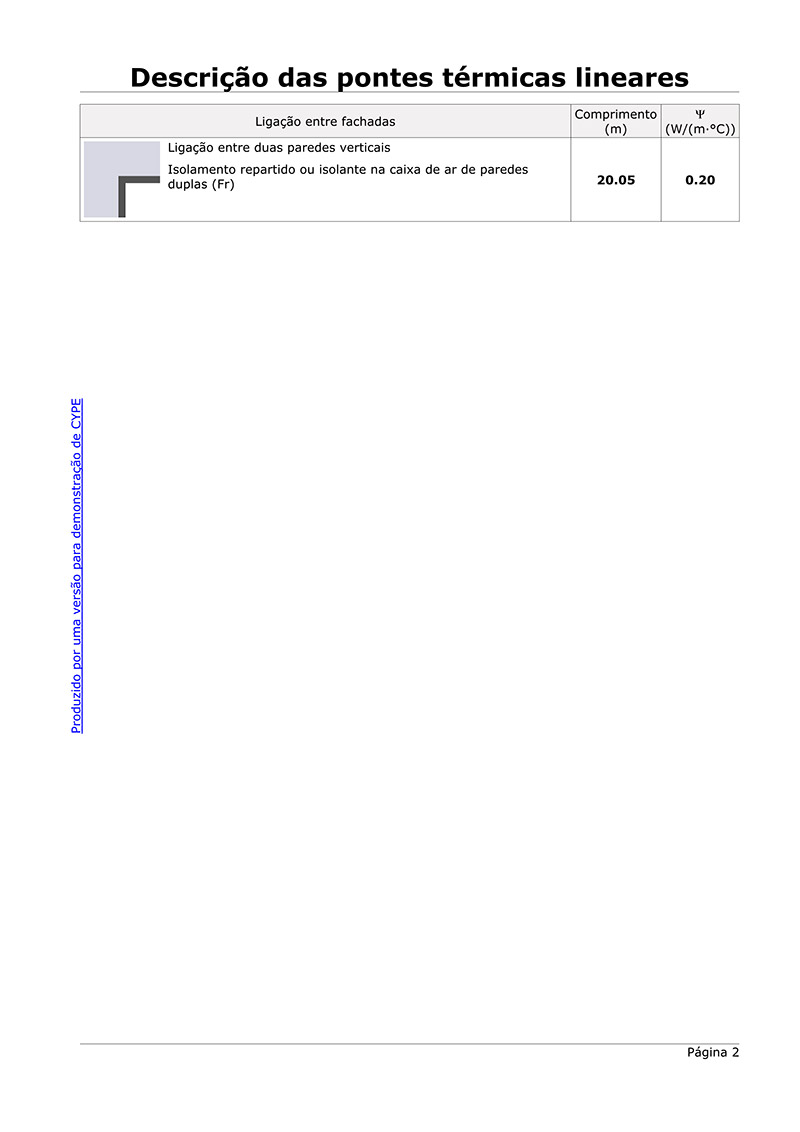

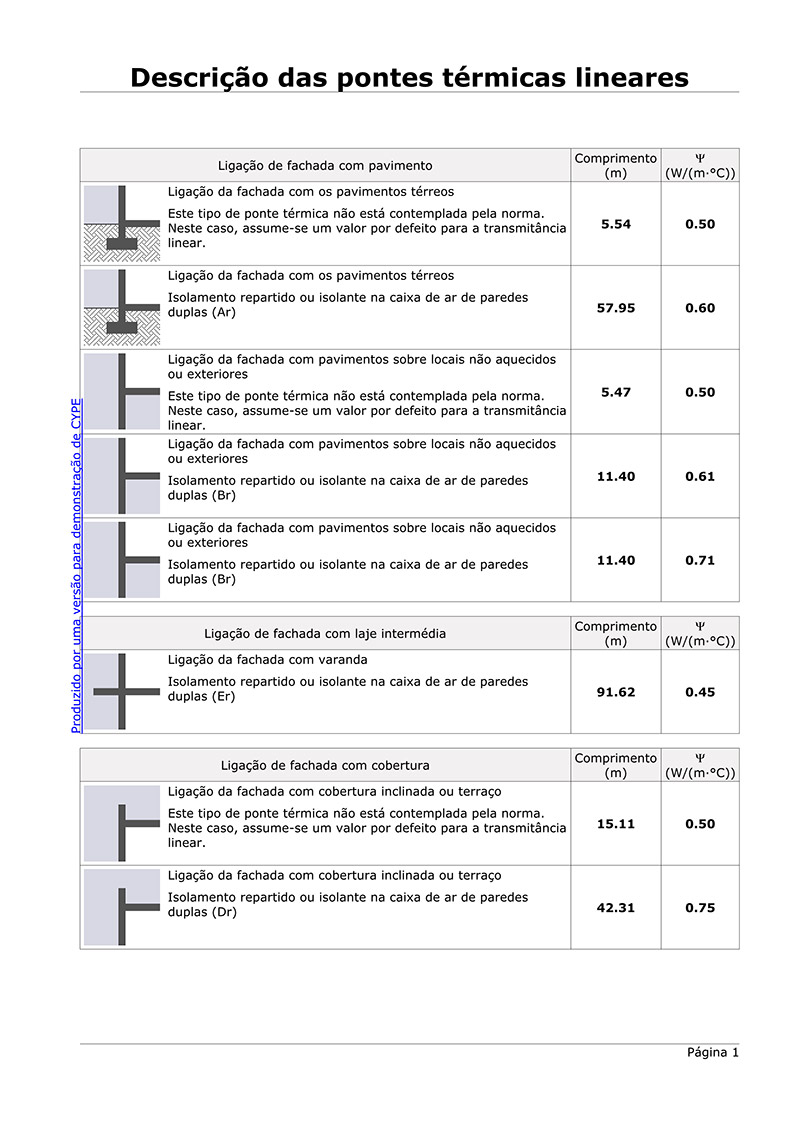

Foi implementada a geração de uma listagem descritiva das características do dimensionamento das pontes térmicas lineares.

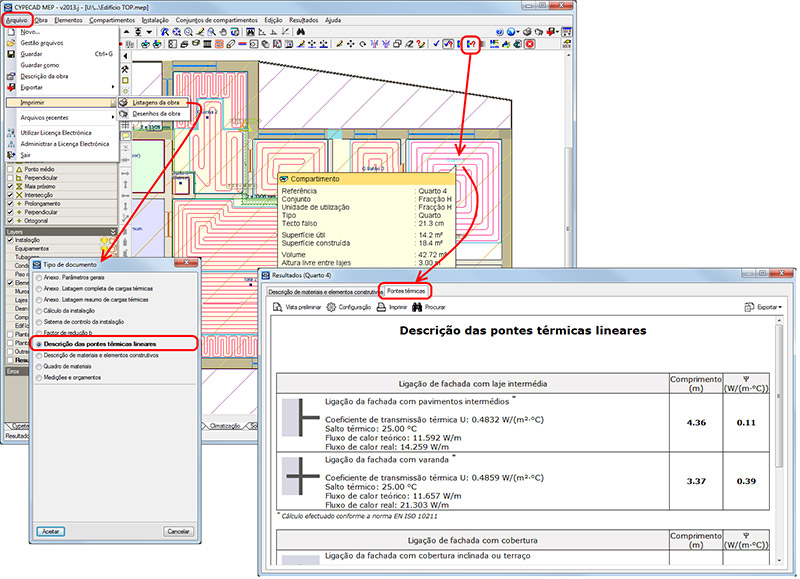

Esta listagem obtém-se no menu Arquivo> Imprimir> Listagens de obra> Descrição das pontes térmicas lineares ou num determinado compartimento (Resultados> Visualização de pontes térmicas> seleccionar um compartimento> seleccionar o separador Pontes térmicas do diálogo que aparece no ecrã).

Saber mais
