Ambiente de trabalho
O programa apresenta um ambiente de trabalho simples que permite realizar a conceção da rede de forma rápida, introduzindo e distribuindo os elementos numa única área de trabalho em planta.

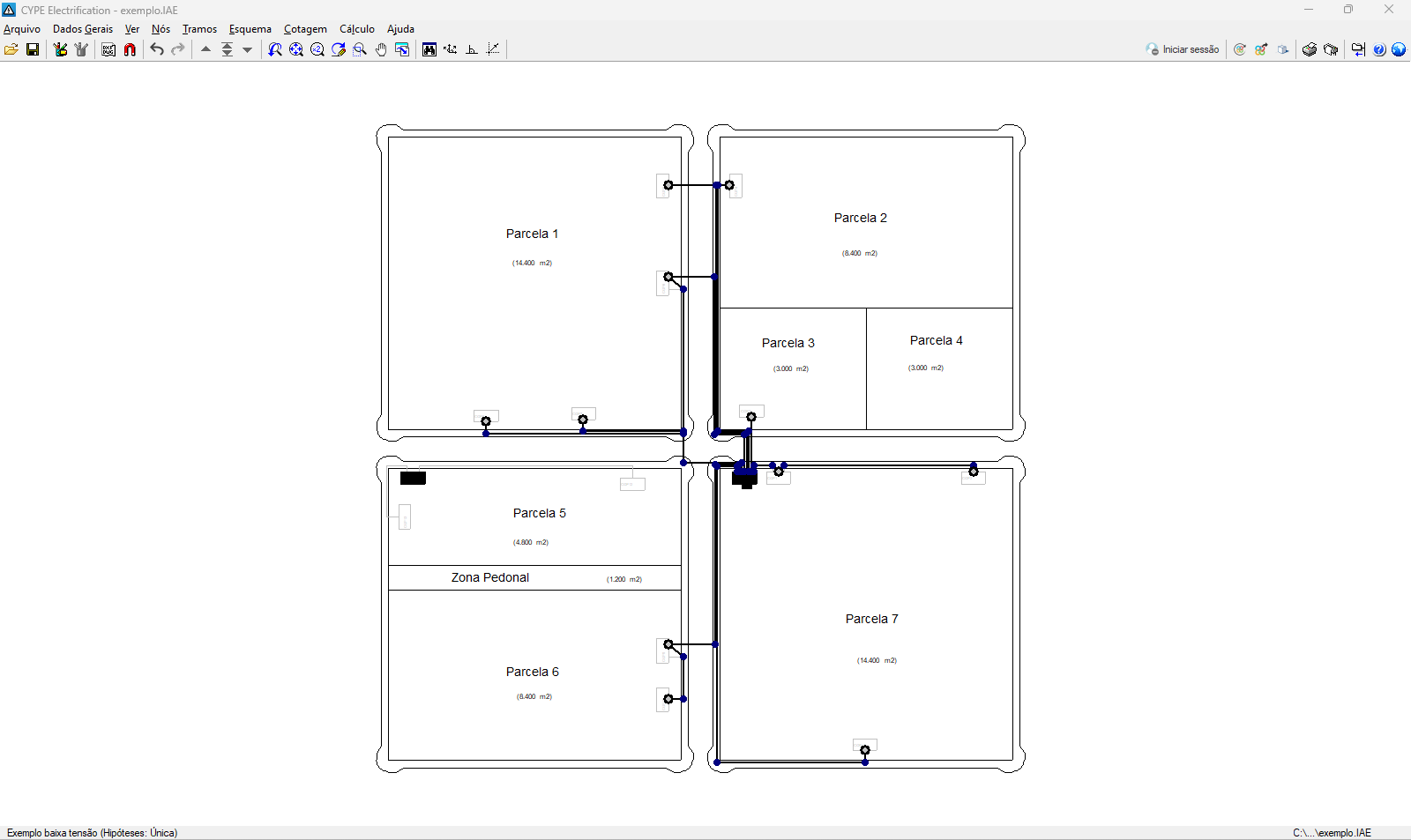

A interface apresenta:
- Os menus na parte superior, nos quais se encontram as ferramentas para:
- aceder ao menu "Arquivo";
- configurar os dados gerais;
- controlar a visualização do modelo;
- introduzir e editar nós e tramos;
- visualizar o esquema unifilar da instalação elétrica;
- aceder às opções de cotagem;
- calcular e dimensionar a rede;
- e aceder ao menu "Ajuda".
- As opções destes menus aparecem também na barra desdobrável de opções, que, por defeito, se encontra oculta na lateral do lado direito.
- Uma barra horizontal auxiliar, abaixo dos menus na parte superior, donde se encontram as ferramentas para:
- aceder ao gestor de arquivos e guardar a obra;
- aceder aos recursos de edição;
- gerir as máscaras e suas capturas;
- desfazer e refazer;
- percorrer pelas diferentes combinações de hipóteses;
- modificar as vistas de desenho;
- visualizar o mapa de desenho completo, rodá-lo, ativar a ortogonalidade e controlar as ferramentas de introdução por coordenadas;
- consultar e gerir a conexão com o BIMserver.center;
- ver a vista 3D da instalação;
- imprimir as listagens e desenhos da obra;
- mostrar ou ocultar barra desdobrável de opções;
- aceder à ajuda disponível;
- e aceder às opções de configuração geral.
- Finalmente, na área de trabalho central, que ocupa a maior parte da interface, são introduzidos, editados e visualizados os elementos que compõem a rede, assim como as curvas topográficas, caso tenha sido importado um modelo com informação do terreno.
