Calcular

Permite calcular e verificar a instalação com os dados introduzidos.

O programa efetua os cálculos com base nos tipos de cabos definidos, nas secções, nas potências exigidas e na tensão de alimentação. Como cargas, utiliza as potências consumidas em cada nó, juntamente com o cosφ local nesse consumo. Para a resolução de cada segmento, calcula as quedas de tensão entre dois nós conectados por um tramo, utilizando a lei de Ohm para corrente alternada.

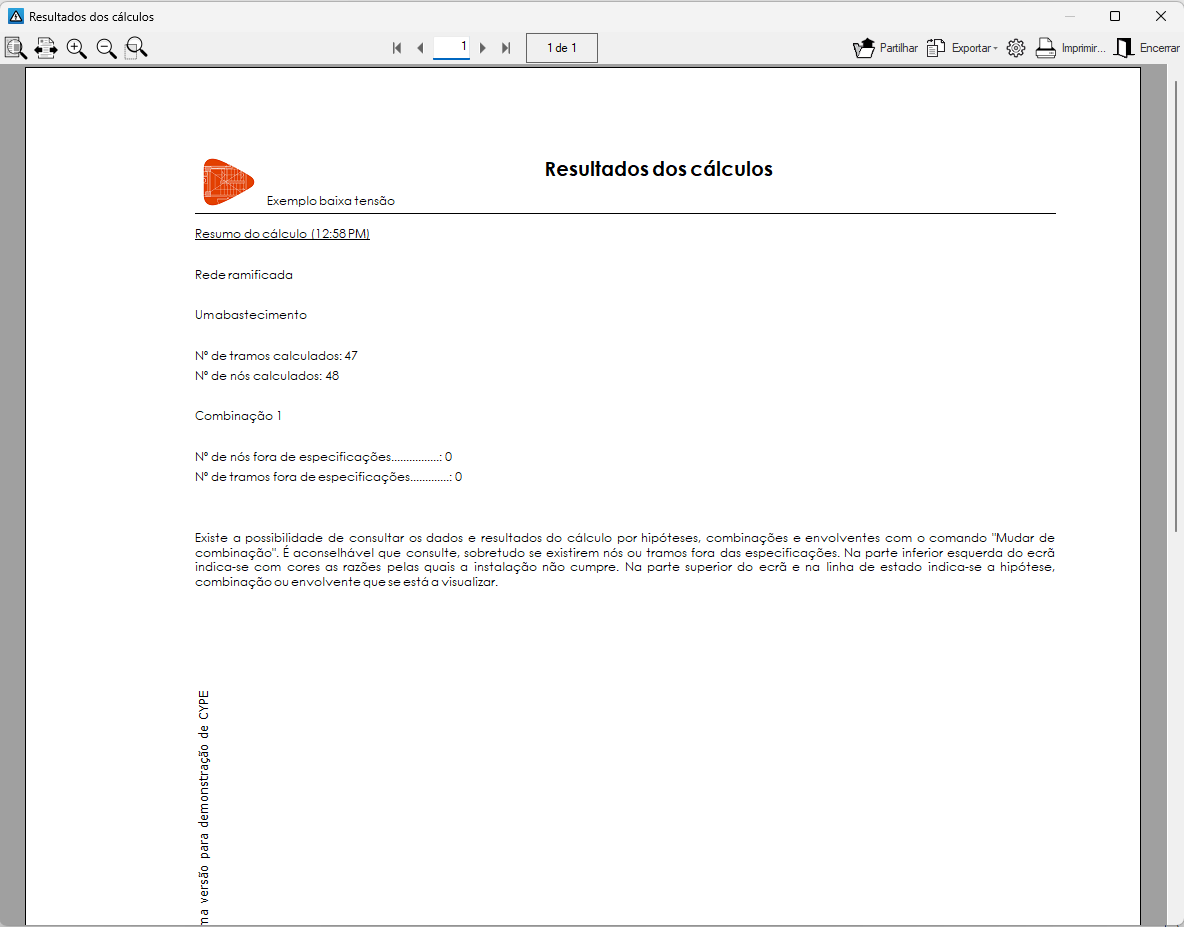

No final do processo, é apresentada uma janela com os resultados do cálculo.

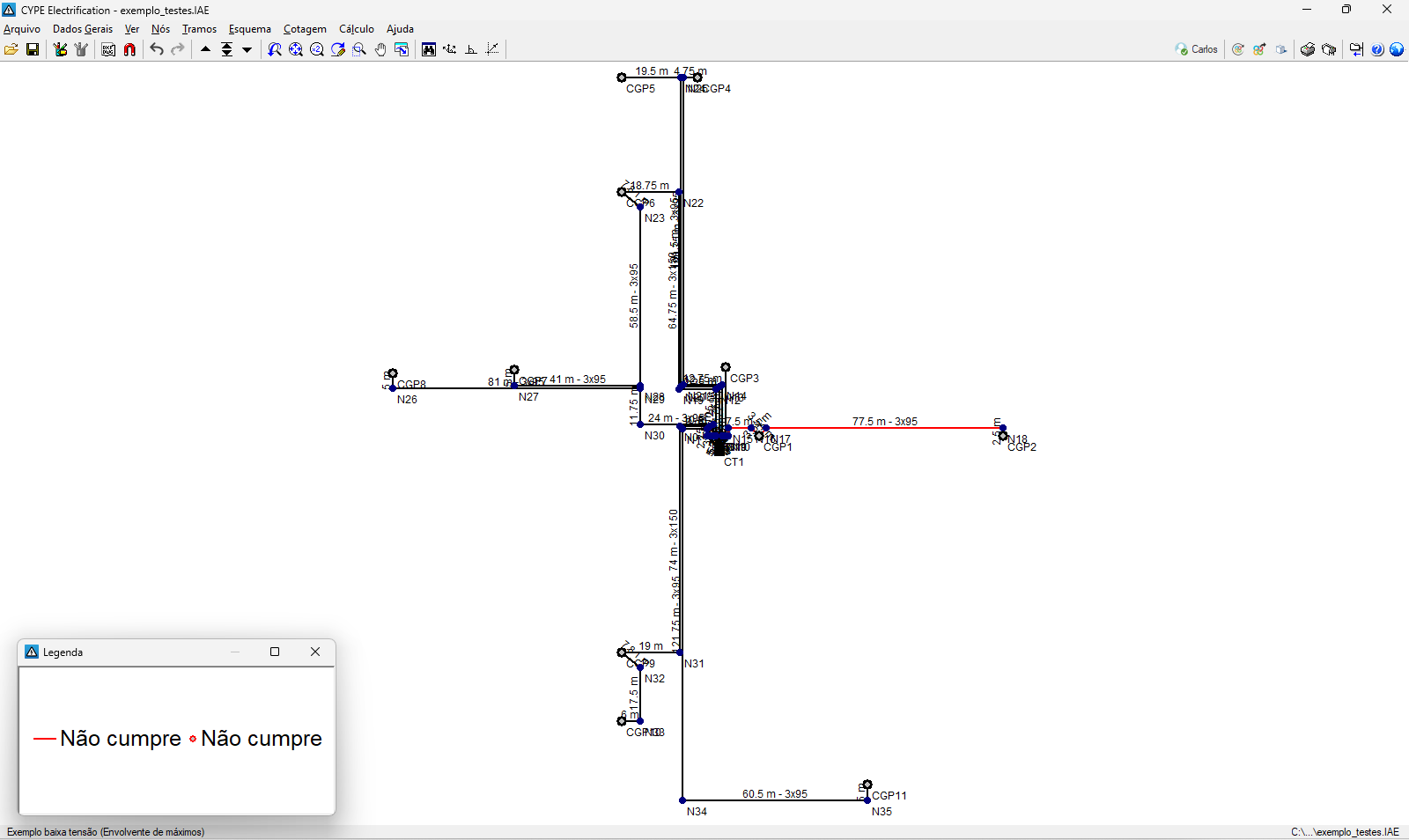

Na área de trabalho, após o cálculo, os tramos em que algum dos limites não seja cumprido serão apresentados a vermelho.

O programa apresentará a "Envolvente de máximos", a "Envolvente de mínimos" e a "Oscilação", que são adicionadas à lista de combinações. Entende-se por envolventes os valores máximos e mínimos em cada intervalo de todas as combinações definidas. A oscilação é a diferença entre as envolventes de máximos e mínimos.

Para visualizar os dados e resultados das diferentes hipóteses, combinações e envolventes, utilizam-se as opções “Seguinte combinação”, “Selecionar combinação” e “Anterior combinação” na parte superior do ecrã. As envolventes indicarão apenas se, nesse tramo, todas as verificações são cumpridas ou não.

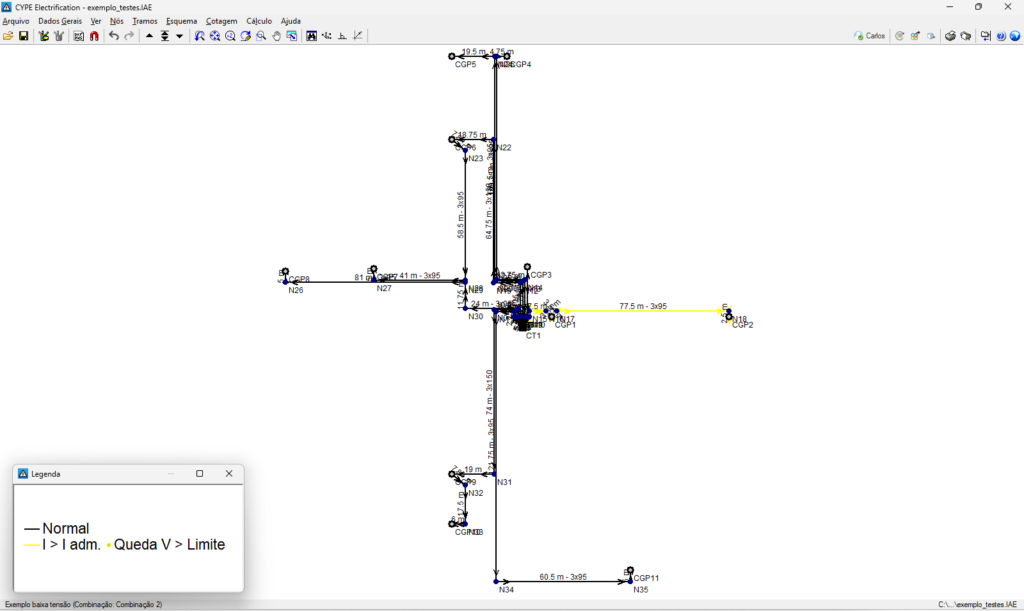

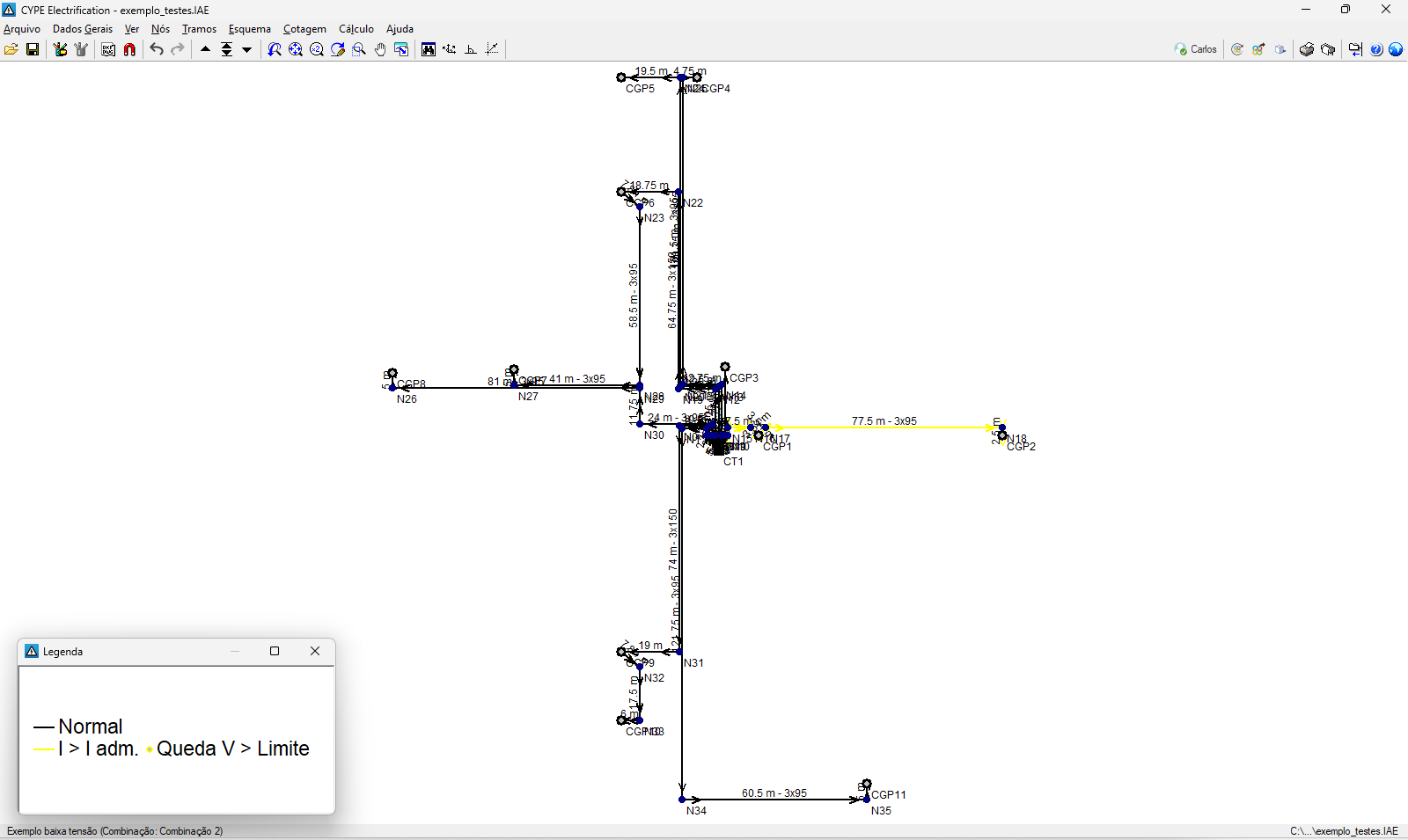

Para saber por que motivo um tramo não está em conformidade, é necessário ativar uma combinação e consultar a "Legenda" de cores que aparece numa janela separada. O código de cores indica os motivos pelos quais os tramos da instalação não estão em conformidade.

Na barra na parte inferior da interface, o rótulo indica o nome da obra e a hipótese, envolvente ou combinação que está a ser visualizada no ecrã.
