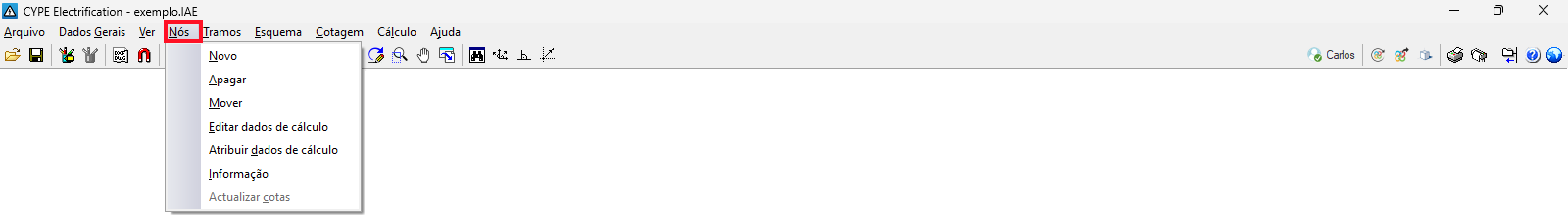

Novo

Permite introduzir nós na área de trabalho.

Os nós são criados por defeito como nós de transição, ou seja, nós sem carga que permitem realizar mudanças de direção, conservando a unidade do tramo no dimensionamento. Posteriormente, podem ser editados a partir de "Nós", "Editar dados de cálculo". Se, ao introduzir um novo nó, premir com o botão direito do rato, também é possível aceder ao painel de edição dos dados de cálculo do nó que está a ser introduzido.

Existem várias formas de posicionar os nós no modelo ao utilizar esta opção:

1. Por coordenadas absolutas
   Ao introduzir o primeiro nó ou nó base da instalação premindo com o botão esquerdo do rato no ecrã, indique a coordenada X absoluta do nó e prima a tecla "Enter"; em seguida, introduza a coordenada Y absoluta e prima novamente a tecla "Enter
2. Por coordenadas relativas
   A partir da introdução de um nó base, é possível introduzir os restantes nós com coordenadas relativas, ou seja, indicando distâncias em relação a outros nós. Para tal, prima com o botão esquerdo do rato no ecrã onde pretende introduzir o nó e introduza as coordenadas relativas X e Y em relação à posição do nó próximo.
3. Por captura a DXF o DWG
   As opções de captura de ficheiros DXF ou DWG são válidas para a introdução de nós e tramos.
4. Geração automática da geometria
   Em "Arquivo", premindo "Importar" e selecionando "Geometria", é gerada automaticamente a geometria da instalação a partir de um ficheiro DXF ou DWG. Esse ficheiro deve ter como unidade de desenho o metro, e a rede deve estar próxima da origem das coordenadas. Nesta opção, devem ser ativadas apenas as camadas que contêm os tramos que se deseja utilizar para a geração.

Mover

Permite alterar a posição do nó selecionado. Após premir sobre o nó, deve premir noutro ponto para indicar a nova posição.

Editar dados de cálculo

Permite editar o nó selecionado. É possível marcar no ecrã uma área de captura retangular com o botão esquerdo para editar vários nós, selecionando os campos que deseja editar. Além disso, se premir com o botão direito do rato, aparecem opções para "Selecionar" um único nó, realizar uma "Seleção múltipla" nó a nó ou "Procurar" um nó pela sua referência.

Na janela de edição que aparece, introduza os dados do nó:

• Separador "Geral"
  • Referência do nó
  • Tipo de nó

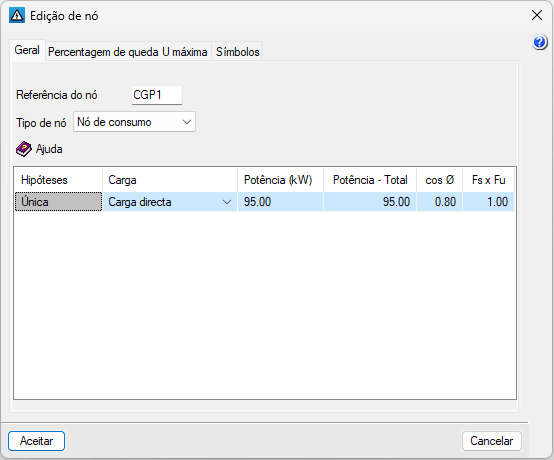

    • Nós de consumo
      Nó no qual se define a potência elétrica consumida para cada uma das hipóteses. Ao selecionar este tipo de nó, o programa apresenta uma tabela na parte inferior que permite definir a potência em cada hipótese. Esta tabela apresenta as seguintes colunas:
      • Hipóteses
      • Cargas
        A potência pode ser definida de várias formas:
        • Direta
        • Por capitação
        • Intensidade
        • Potencia (VA)
      • Potência
        A potência define-se:
        • introduzindo o valor diretamente em kilowatts, caso tenha sido selecionada a opção “Direta”;
        • introduzindo um valor por "Capitação" e o "Número de unidades" a considerar, caso tenha sido selecionada a opção "Por capitação";
        • definindo o valor da intensidade em amperes, caso tenha sido selecionada a opção “Intensidade”;
        • ou introduzindo o valor da potência aparente em kilovoltampere, caso tenha sido selecionada a opção "Potência (VA)".
      • Potência total
        Apresenta o valor da potência total.
      • cos ϕ
        Fator de potência com carácter local. Este fator serve para calcular a intensidade consumida pelo nó. Por defeito, este valor é estabelecido definido com base no valor definido em "Editar dados gerais da obra", na secção "Dados gerais", mas pode ser alterado para cada nó em particular, o que penaliza o consumo nos nós com piores fatores de potência.
      • Fs x Fu
        Produto do fator de simultaneidade pelo fator de utilização. Este valor multiplica a potência indicada, aumentando ou reduzindo o seu valor para ajustar o consumo real do nó.

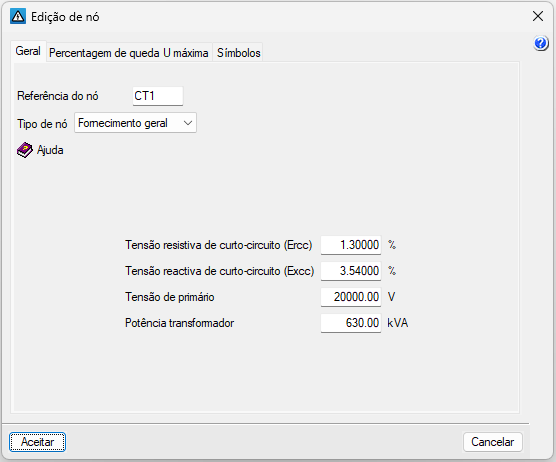

    • Fornecimento general
      Ponto de alimentação da instalação. O programa permite definir uma única alimentação ou várias alimentações para a rede. Ao selecionar este tipo de nó, o programa permite definir os seguintes valores na parte inferior:
      • Tensão resistiva de curto-circuito (Ercc)
        Percentagem da tensão resistiva de curto-circuito. Este valor só é útil se se pretender calcular as correntes de curto-circuito e se constar do protocolo de ensaios do transformador.
      • Tensão reativa de curto-circuito (Excc)
        Percentagem da tensão reativa de curto-circuito. Este valor só é útil se se pretender calcular as correntes de curto-circuito e consta do protocolo de ensaios do transformador.
      • Tensão de primário
        Tensão de primário em volts. É necessária para calcular a corrente de curto-circuito no primário do transformador.
      • Potência do transformador
        Potência do transformador
      • Potência do transformador em megavoltamperes. Permite calcular a corrente de curto-circuito no secundário do transformador.
    • Nó de transição
      Nó sem consumo que permite efetuar mudanças de direção, mantendo a continuidade do tramos no dimensionamento.

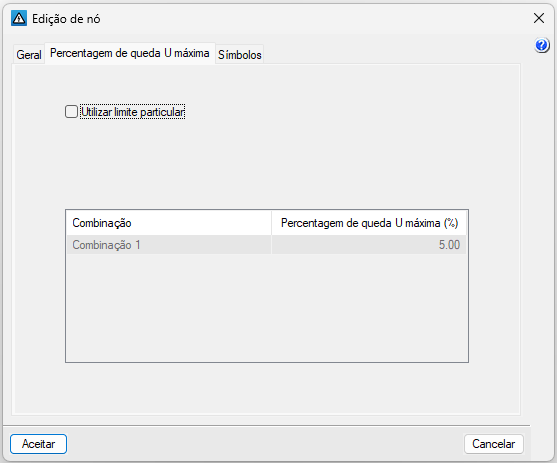

• Separador "Percentagem de queda U máxima"
  Permite definir limites particulares para as percentagens máximas de queda de tensão no nó que está a ser editado, para cada uma das combinações de hipóteses apresentadas na tabela.
  • Utilizar limite particular (opcional)

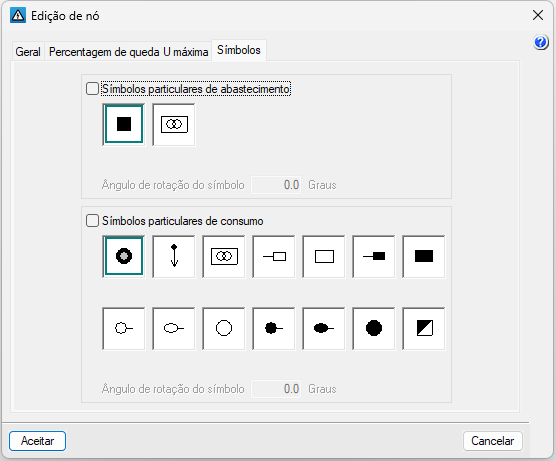

• Separador "Símbolos"
  Permite definir símbolos específicos para o nó que está a ser editado.
  • Símbolos particulares de abastecimento (opcional)
  • Símbolos particulares de consumo (opcional)

Atribuir dados de cálculo

Permite atribuir dados aos nós de forma rápida.

Ao premir a opção, abre-se uma pequena janela na parte superior esquerda do ecrã. Ao mesmo tempo, o nó com referência mais baixa ficará iluminado a amarelo, e será possível rever e/ou modificar os dados do nó (tais como a potência e o fator de potência). É possível percorrer todos os nós com os botões correspondentes.

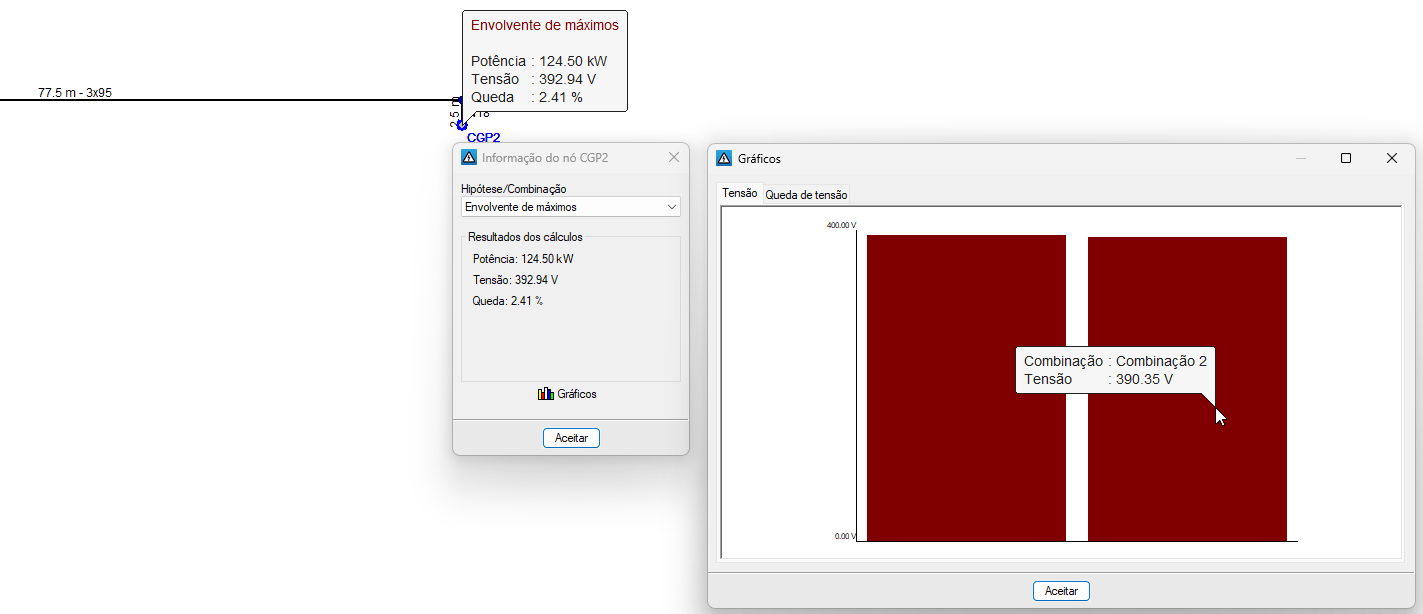

Informação

Permite consultar os dados introduzidos no nó.

Se a obra estiver calculada, também se obtêm os resultados do cálculo do nó na combinação ativada nesse momento. Além disso, ao premir no nó, abrirá uma janela onde é possível consultar os resultados para qualquer hipótese, combinação, envolvente e oscilação, tanto de forma analítica como gráfica: através do botão "Gráficos" é possível visualizar os gráficos da "Tensão" e da "Queda de tensão" para as diferentes combinações.

Atualizar cotas

Atualiza as cotas de todos os nós a partir da topografia do terreno definida no modelo BIM.
