Consulta de resultados em ecrã

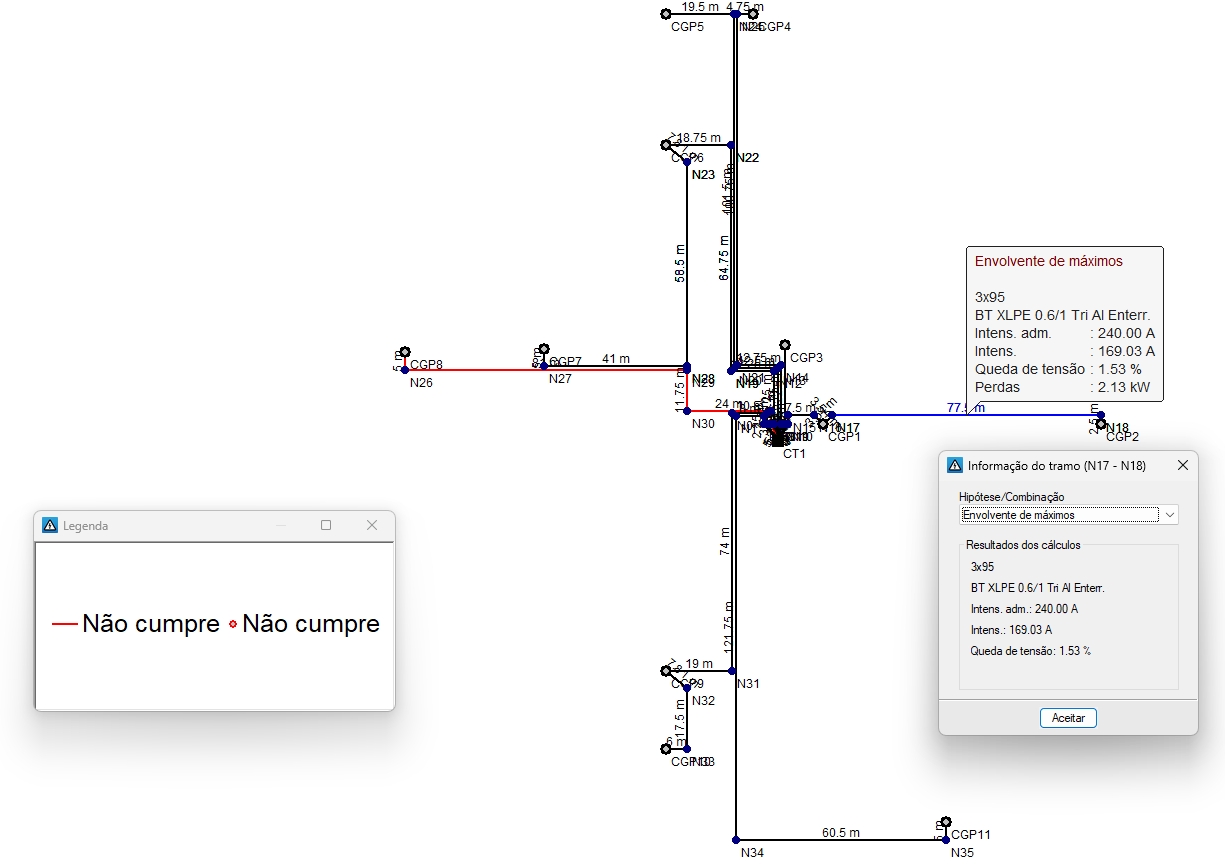

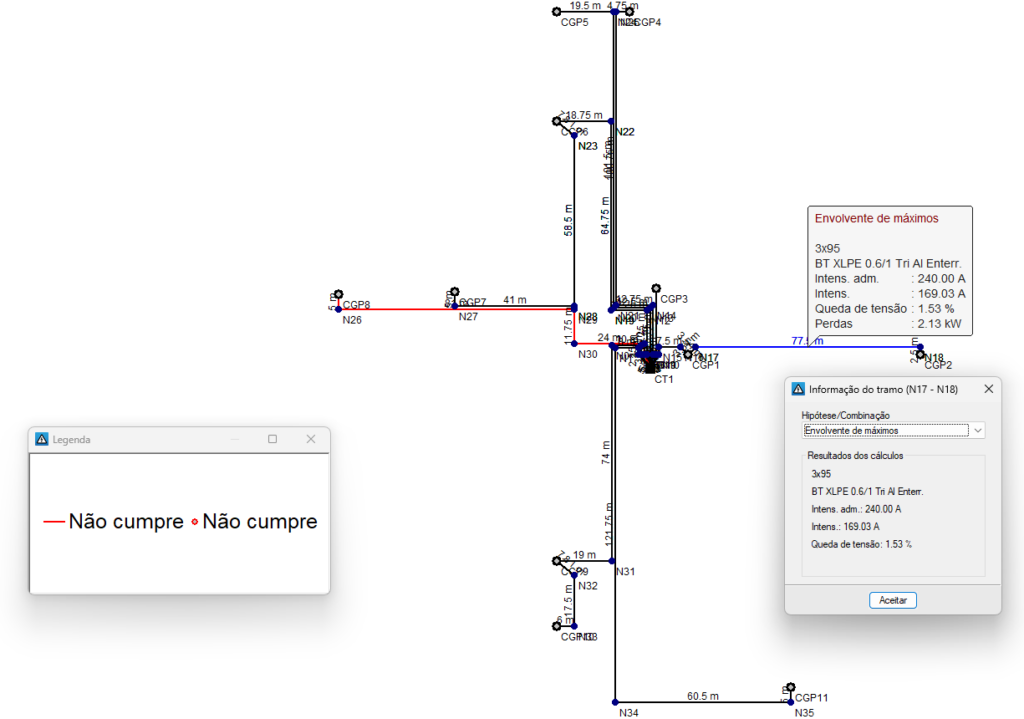

Após realizar o cálculo, o programa apresenta os resultados em ecrã ao selecionar um elemento da instalação, selecionando a opção “Nós” e, em seguida, “Informação”, ou selecionando a opção “Tramos” e, em seguida, “Informação”.

Isto inclui os dados de cálculo dos nós e os dados de cálculo dos tramos, com resultados por hipóteses, combinações ou envolventes.

Também gera o esquema unifilar da instalação, que pode ser consultado selecionando a opção "Esquema" e, em seguida, "Mostrar esquema da instalação".

Listagens

O programa permite imprimir diretamente as listagens ou gerar ficheiros .html, .pdf, .txt, .rtf ou .docx.

As listagens podem ser obtidas através da opção "Listagens" do menu "Arquivo" ou no lado direito da barra de ferramentas superior.

As listagens disponíveis são as seguintes:

• Memória de cálculo
  Permite imprimir a listagem geral da instalação. Inclui as seguintes secções, que podem ser ativadas ou desativadas:
  • Descrição da rede elétrica (opcional)
  • Descrição dos materiais utilizados (opcional)
  • Formulação (opcional)
  • Combinações (opcional)
  • Listagem de nós (opcional)
  • Listagem de tramos (opcional)
  • Envolvente (opcional)
  • Condição de curto-circuito (opcional)
  • Medição (opcional)
  • Medição escavação (opcional)

• Resultados nos nós
  Permite imprimir a listagem de resultados nos nós. Inclui a seguinte informação, que pode ser ativada ou desativada:
  • Numeração dos nós (opcional)
  • Coordenadas (opcional)
  • Eliminar nós de transição (opcional)
  • Potência instalada (opcional)
  • Potência consumida (opcional)
  • Tensão (opcional)
  • Queda (opcional)
  • Intensidade (opcional)
  • Comentários (opcional)

Desenhos

O programa permite imprimir os desenhos da obra em qualquer periférico gráfico que esteja configurado no computador, ou criar ficheiros .dwg, .dxf ou .pdf.

Os desenhos podem ser obtidos através da opção "Desenhos" do menu "Arquivo" ou do lado direito da barra de ferramentas da parte superior.

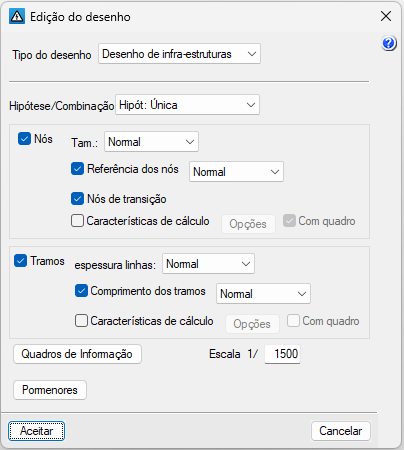

A edição dos desenhos disponibiliza as seguintes opções:

• Tipo de desenho
  Os desenhos disponíveis são os seguintes:
  • Desenho de infraestruturas
    Desenho da instalação em planta.

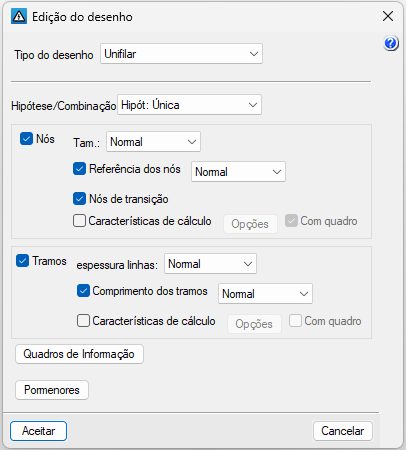

  • Unifilar
    Desenho do esquema unifilar da instalação.
• Hipótese/Combinação
  Permite selecionar a hipótese, combinação, envolvente ou oscilação cujos dados se pretendem mostrar no desenho.
• Nós (opcional)
  Permite apresentar a informação de entrada e de resultados de cálculo dos nós:
  • Tamanho
  • Referência dos nós (opcional)
  • Nós de transição (opcional)
  • Características de cálculo (opcional)
    • Opções: Potência, cos ϕ, Tensão reativa de curto-circuito (Excc), Tensão resistiva de curto-circuito (Ercc), Tensão, Queda de tensão, Nó de curto-circuito mínimo
• Tramos (opcional)
  Permite apresentar a informação de entrada os resultados de cálculo dos tramos:
  • Espessura das linhas
  • Comprimento dos tramos (opcional)
  • Características de cálculo (opcional)
    • Opções: Dimensão, Material, Intensidade admissível, Intensidade, Queda de tensão, Perdas no tramos
• Quadros de informação
  • Quadro de informação geral (opcional)
  • Quadro de informação de medições (opcional)
• Escala
• Pormenores
