Introdução e edição de tramos

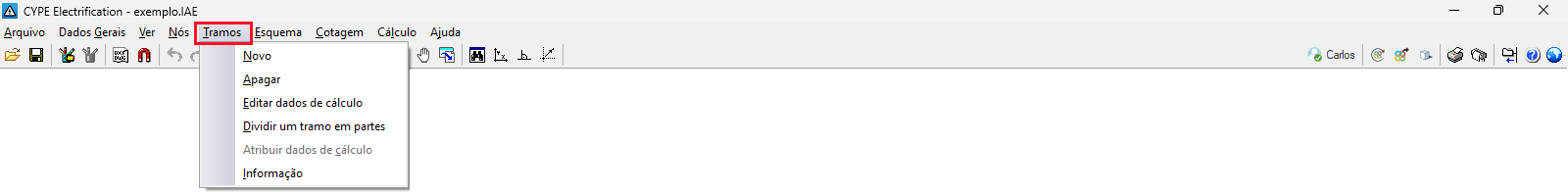

No menu "Tramos", na parte superior da interface do programa, encontram-se as seguintes opções, relacionadas com a introdução e edição de tramos da instalação:
Novo
Permite introduzir um novo tramo na área de trabalho. Isto pode ser feito:
- selecionando dois nós previamente introduzidos em "Nós", "Novo";
- ou diretamente marcando dois pontos na área de trabalho, que definirão os nós extremos do tramo. Desta forma, não é necessário realizar a prévia introdução dos nós que definem o tramo. Ao proceder desta forma, é necessário indicar as coordenadas absolutas ou relativas de cada nó ou capturar pontos de uma máscara, tal como se faz na introdução de novos nós.
Além disso, tem-se em conta o seguinte:
- Se, ao criar um novo tramo, este cruzar algum outro existente, será criado um novo nó nessa intersecção.
- Se, ao introduzir um tramo, o cursor do rato estiver sobre o centro de um nó, o extremo do tramo será o próprio nó. Caso contrário, será criado um novo nó nesse ponto.
- Também é possível clicar num tramo previamente introduzido para partir do mesmo e gerar um nó no ponto pretendido.
Os nós extremos dos tramos introduzidos são criados por defeito como nós de transição, ou seja, nós sem consumo que permitem realizar mudanças de direção, mantendo a uniformidade do tramo no tramo no dimensionamento. Posteriormente, é possível editá-los em "Nós", "Editar dados de cálculo".
| Nota: |
|---|
| A instalação deve ser contínua, ou seja, todos os nós introduzidos na obra devem estar ligados por tramos pertencentes à mesma rede. Não é possível introduzir duas redes independentes no mesmo ficheiro, mas é possível introduzir uma única rede com um ou mais pontos de fornecimento. |
Apagar
Permite apagar o trama selecionado. É possível marcar em ecrã uma área de captura retangular com o botão esquerdo do rato para apagar múltiplos tramos. Além disso, ao clicar com o botão direito do rato, aparecem opções para "Selecionar" um único tramo, efetuar uma "Seleção múltipla" tramo a tramo ou "Procurar" um tramo pela referência dos seus nós extremos.
Ao apagar um tramo, os nós extremos também são eliminados, caso pertençam exclusivamente ao tramo apagado.
Editar dados de cálculo
Permite editar o tramo selecionado. É possível marcar no ecrã uma área de captura retangular com o botão esquerdo do rato para editar vários troços, selecionando os campos que se pretendem editar. Além disso, se clicar com o botão direito do rato, surgem opções para "Selecionar" um único tramo, realizar uma "Seleção múltipla" tramo a tramo ou "Procurar" um tramo através da referência dos seus nós extremos.
Na janela de edição que aparece introduzem-se os dados do tramo:

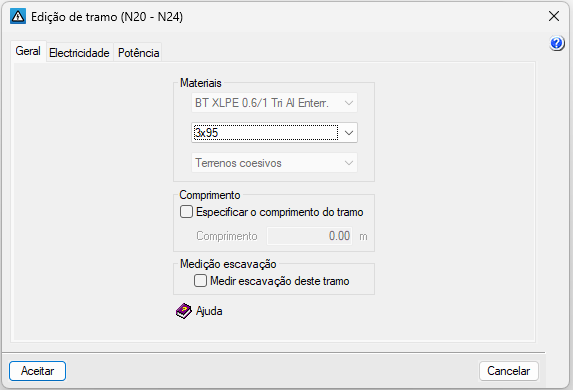

- Separador "Geral"
- Materiais
- Material do tramo
Determina a série de diâmetros disponíveis para o tramo, tanto para seleção manual como para pré-dimensionamento. Neste último caso, o programa tentará encontrar um diâmetro que cumpra os requisitos sem modificar o material do tramo. - Secção do tramo
Determina as principais características de cálculo do tramo. No pré-dimensionamento modifica-se o diâmetro que melhor se ajuste à rede atual, dentro dos valores definidos para o material selecionado no tramo. - Terreno do tramo
Terreno onde é escavada a vala por onde passa o tramo. Este parâmetro não aparece se não tiverem sido selecionados terrenos para a obra.
- Material do tramo
- Comprimento
O programa permite considerar o comprimento do tramo com base no desenho introduzido ou introduzir diretamente o seu valor. No primeiro caso, a caixa "Especificar o comprimento do tramo" deve permanecer desativada e o comprimento do tramo é calculado com base nas coordenadas dos nós dos seus extremos (incluindo a sua cota). No segundo caso, a caixa "Especificar o comprimento do tramo" deve ser ativada e indicado o valor do comprimento com o qual esse tramo será calculado. Esta opção permite introduzir esquemas que não precisam de ser desenhados à escala real.- Especificar o comprimento do tramo (opcional)
- Medição escavação
- Medir escavação deste tramo (opcional)
- Materiais

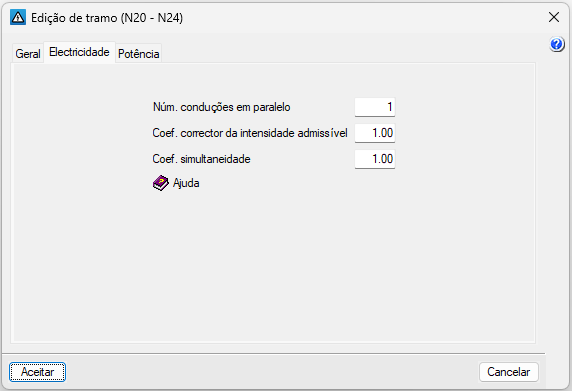

- Separador "Eletricidade"
Permite definir os seguintes parâmetros para a condução:- Número de conduções em paralelo
- Coeficiente corretor da intensidade admissível
- Coeficiente de simultaneidade

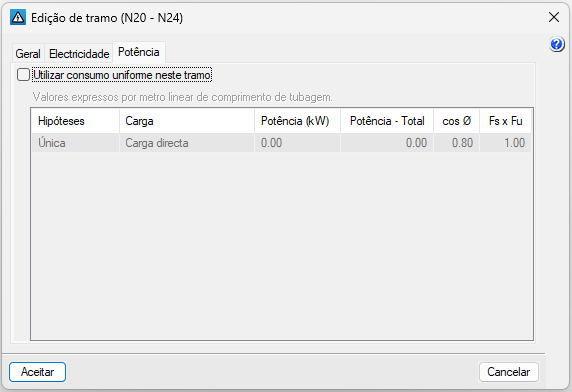

- Separador "Potência"
Permite definir um consumo eléctrico uniforme ao longo do tramo. Os valores são expressos por metro linear de comprimento de conduta.- Utilizar consumo uniforme neste tramo (opcional)
Ao ativar esta opção, o programa apresenta uma tabela na parte inferior que permite definir a potência em cada hipótese. Esta tabela apresenta as seguintes colunas:- Hipótesis
- Cargas
A potência pode ser definida de várias formas:- Direta
- Por capitação
- Intensidade
- Potência (VA)
- Potência
A potência define-se:- introduzindo o valor diretamente em kilowatts, se for selecionada a opção "Direta";
- introduzindo um valor por "Capitação" e o "Número de unidades" a considerar, se for selecionada a opção "Por capitação";
- definindo o valor da intensidade em amperes, se for selecionada a opção "Intensidade";
- ou introduzindo o valor da potência aparente em kilovoltampere, se for selecionada a opção "Potência (VA)".
- Potência total
Apresenta o valor de potência total. - cos ϕ
Fator de potência com carácter local. Este fator serve para calcular a intensidade consumida pelo nó. Por defeito, este valor é estabelecido com base no valor definido em "Editar dados gerais da obra", dentro de "Dados gerais", mas pode ser alterado para cada nó em particular. Desta forma penaliza-se o consumo nos nós com piores fatores de potência. - Fs x Fu
Produto do fator de simultaneidade pelo fator de utilização. Este valor multiplica a potência indicada, aumentando ou reduzindo o seu valor para ajustar o consumo real do nó.
- Utilizar consumo uniforme neste tramo (opcional)
Dividir um tramo em partes
Permite selecionar um tramo e dividi-lo em vários, gerando automaticamente nós no tramo. Isto pode ser feito indicando a "Distância máxima entre nós" ou o "Número de nós intermédios".
Atribuir dados de cálculo
Permite atribuir dados aos tramos de forma rápida.
Ao clicar na opção, abre-se uma pequena janela no canto superior esquerdo do ecrã. Ao mesmo tempo, o tramo selecionado ficará destacado a amarelo; em primeiro lugar, aquele com as referências dos nós mais baixas. É possível rever e/ou alterar os dados do tramo (como o comprimento, o material e a secção). Pode-se percorrer todos os tramos utilizando os botões correspondentes.

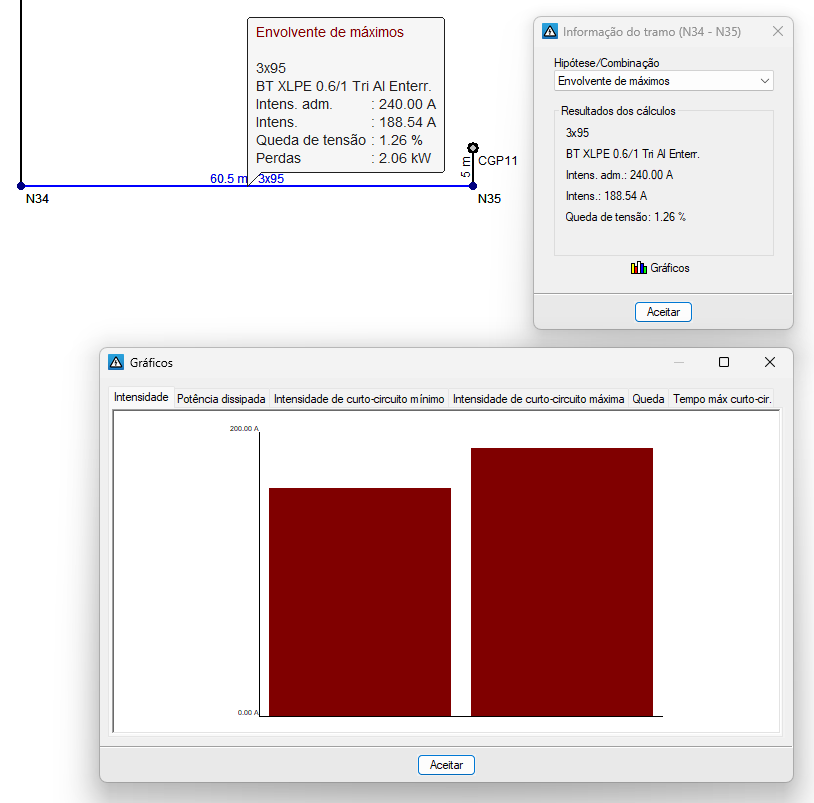

Informação
Permite consultar os dados introduzidos no tramo.
Se a obra tiver sido calculada, são também apresentados os resultados do cálculo do tramo na combinação ativada no momento. Além disso, ao clicar sobre o tramo, abre-se uma janela onde é possível consultar os resultados para qualquer hipótese, combinação, envolvente e oscilação, tanto de forma analítica como gráfica: através do botão "Gráficos" são visualizados os gráficos da "Intensidade", "Potência dissipada", "Intensidade mínima de curto-circuito", "Intensidade máxima de curto-circuito", "Queda" de tensão e "Tempo máximo de curto-circuito".
