Geração automática do traçado da instalação de drenagem de águas
O programa incorpora várias funcionalidades que permitem fazer o traçado automático das tubagens de diferentes partes da instalação de drenagem de águas no separador "Sanitary Systems". A geometria proposta após o processo de geração automática do traçado pode ser posteriormente ajustada e modificada para se adaptar às necessidades do projeto.

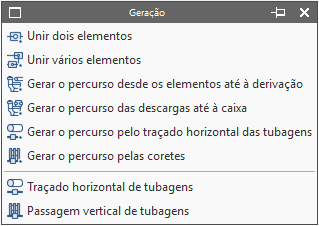

Opções do grupo “Geração”

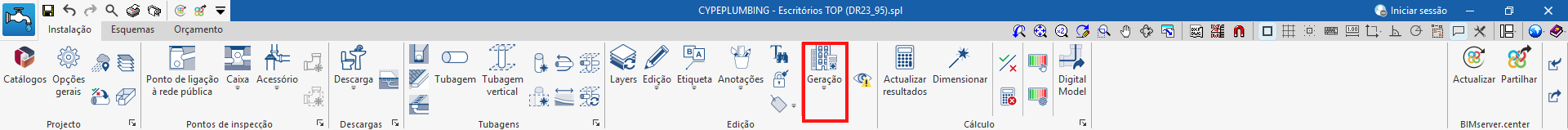

As opções para a geração automática do traçado das tubagens encontram-se no novo grupo “Geração”, do separador “Instalação”.
As ferramentas disponíveis são apresentadas por ordem crescente de complexidade e são as seguintes.
Unir dois elementos
Gera uma tubagem entre dois elementos selecionados com o botão esquerdo no modelo.
- Exemplos:
- Geração da tubagem entre uma “Descarga” (1) e um “Sifão” (2).
- Geração da tubagem entre duas caixas de visita.
Unir vários elementos
Gera várias tubagens entre os elementos selecionados no modelo.
- Sequência de utilização:
- Disposição manual dos elementos a unir (por exemplo, várias descargas de uma casa de banho e um sifão de pavimento).
- Clicar na opção "Unir vários elementos".
- Selecionar com o botão esquerdo os elementos de origem das tubagens; neste caso, as descargas (1).
- Clicar com o botão direito para confirmar a seleção anterior.
- Selecionar com o botão esquerdo do rato o elemento de destino das tubagens; neste caso, o sifão (2). Nesse momento, são geradas as tubagens que ligam os elementos.
Gerar o percurso desde os elementos até à derivação
Gera as tubagens individuais desde as descargas selecionados até uma derivação de traçado controlado (que deve ser previamente introduzido na posição desejada).
- Sequência de utilização:
- Disposição manual dos elementos de origem das tubagens, como as descargas (1).
- Introdução manual da tubagem de derivação (2) seguindo a geometria desejada pelo utilizador.
- Clicar na opção "Gerar o percurso desde os elementos até à derivação".
- Selecionar com o botão esquerdo os elementos de origem das tubagens (1).
- Clicar com o botão direito para confirmar a seleção anterior.
- Selecionar com o botão esquerdo a derivação (2) introduzida manualmente. Como resultado, são geradas automaticamente os tubagens individuais (3) desde as descargas até à derivação, ligando-se à mesma a 45 graus.
Gerar o percurso desde as descargas até à caixa
Gera as tubagens desde as descargas selecionadas até um elemento do tipo caixa, em função do número de ligações permitidas neste elemento.
| Nota: |
|---|
| O número de ligações ou entradas de tubagem disponíveis no elemento do tipo caixa é definido em "Opções gerais" > "Opções de dimensionamento e verificações a realizar" > "Caixas" > "Características dimensionais" > "Fixar ligações". No caso de sifões de pavimento, também é necessário na secção "Utilização" ativar a opção "Ramais de descarga". |
- Sequência de utilização:
- Disposição manual das descargas (1).
- Disposição manual do elemento do tipo "Caixa" (como um sifão de pavimento) (2).
- Clicar na opção "Gerar o percurso desde as descargas até à caixa".
- Selecionar com o botão esquerdo os elementos de origem das tubagens (1).
- Clicar com o botão direito para confirmar a seleção anterior.
- Selecionar com o botão esquerdo o elemento do tipo caixa (como o sifão de pavimento) (2) introduzido manualmente. Como resultado, são geradas automaticamente as tubagens desde as descargas até às ligações disponíveis do elemento do tipo caixa (3), que se distribuem radialmente em torno da mesma.
Gerar o percurso pelo traçado horizontal das tubagens
Gera as tubagens seguindo um traçado horizontal controlado, que deve ser previamente introduzido na posição desejada.
- Sequência de utilização:
- Disposição manual dos elementos (por exemplo, duas caixas) (1).
- Introdução manual do "Traçado horizontal de tubagens" (2) entre os centros dos elementos, seguindo a geometria e a direção desejadas pelo utilizador (neste exemplo, o traçado é introduzido do centro de uma caixa à outra).
- Clicar na opção "Gerar o percurso pelo traçado horizontal de tubagens".
- Selecionar o traçado horizontal de tubagens com o botão esquerdo. Como resultado, a tubagem (3) é gerada automaticamente entre os elementos, seguindo o traçado selecionado.
| Nota: |
|---|
| Esta metodologia de trabalho garante uma melhor resolução das ligações entre as tubagens e os elementos. |
Gerar o percurso pelas coretes
Gera uma tubagem seguindo um percurso vertical de tubagens (ou corete), que deve ser previamente introduzido na posição desejada.
- Sequência de utilização:
- Introdução manual da "Passagem vertical de tubagens".
- Clicar na opção "Gerar o percurso pelas coretes".
- Selecionar a passagem vertical de tubagens com o botão esquerdo. Como resultado, a tubagem (1) é gerada automaticamente seguindo o traçado da corete. Além disso, o programa coloca um "Terminal de arejamento" (2) no seu extremo superior.
Antes da geração, as descargas podem ser introduzidas manualmente na sua posição ou podem ser geradas através da leitura do modelo BIM, se este dispor de informação dos aparelhos sanitários. Os restantes elementos necessários para a geração (tubagem principal de derivação, caixas ou sifões, traçados horizontais e passagens verticais de tubagens) devem ser introduzidos manualmente antes de utilizar as opções mencionadas.

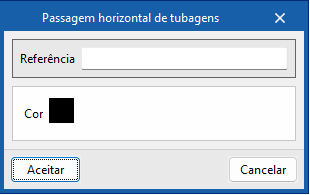

Traçado horizontal de tubagens
Permite indicar o traçado horizontal das tubagens entre dois elementos para poder utilizá-lo posteriormente nos processos de geração.
Ao introduzir um traçado horizontal de tubagens, é necessário indicar os seguintes dados:
- Referência
Referência do traçado horizontal das tubagens. - Cor
Cor de representação.

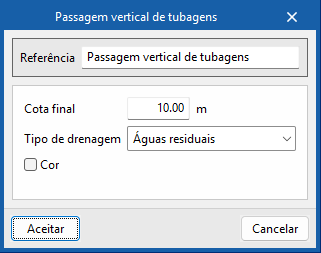

Passagem vertical de tubagens
Permite indicar a posição de uma corete ou passagem vertical de tubagens para poder utilizá-la posteriormente nos processos de geração.
Ao introduzir uma passagem vertical de tubagens, é necessário indicar os seguintes dados:
- Referência
Referência da passagem vertical de tubagens. - Tipo de drenagem
Permite selecionar o tipo de drenagem entre os seguintes:- Águas residuais / Águas negras / Águas cinzentas / Águas pluviais / Águas residuais e pluviais
- Cota final
Cota final da passagem vertical de tubagens em coordenadas absolutas. - Cor
Cor de representação.

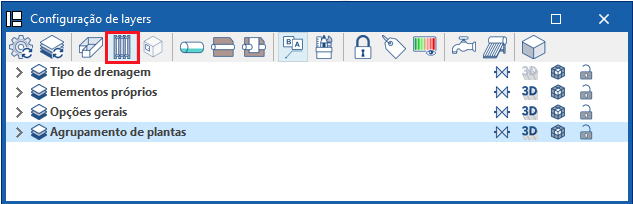

Opções relacionadas no painel “Configuração de layers”
A barra de ferramentas do painel “Configuração de layers” disponibiliza uma opção específica para controlar a visualização dos traçados horizontais e passagens verticais de tubagens introduzidos no modelo.
