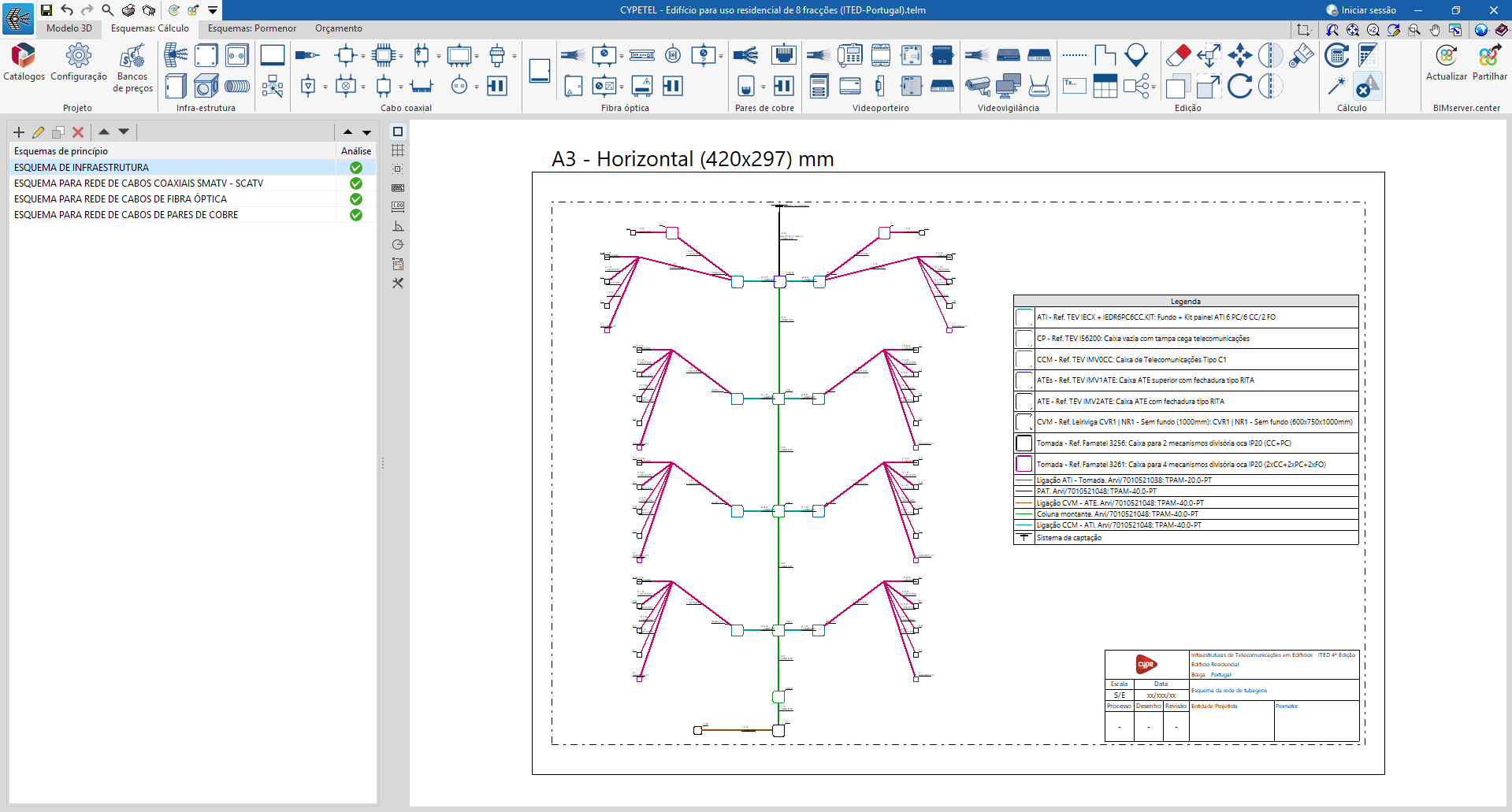

O separadora "Esquemas: Cálculo", permite gerar manualmente os esquemas da infraestrutura de telecomunicações a partir da informação do modelo desenvolvido no separador "Modelo 3D", utilizando as ferramentas de desenho disponíveis:

• Para compor os esquemas a partir do zero, começa-se em primeiro lugar por criar as folhas dos formatos necessários utilizando as opções disponíveis na lateral esquerda. De seguida, introduzem-se os elementos do esquema na área de trabalho do lado direito, utilizando as opções da barra de ferramentas superior.

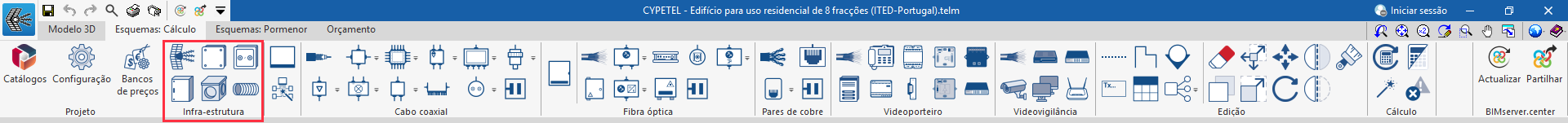

Dentro do separador "Esquemas: Cálculo", no grupo "Infraestrutura" da barra de ferramentais principal, encontram-se as opções que permitem introduzir os elementos da infraestrutura de telecomunicações:

• Sistema de captação*

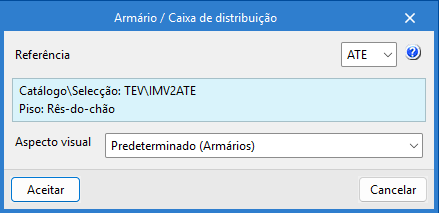

• Armário / Caixa de distribuição*
• Caixa de passagem*
• Câmara de visita*
• Caixa para tomadas*
• Canalização

*Os dados destes elementos da infraestrutura podem ser vinculados ao modelo 3D através da lista de seleção e desaparecem assim que introduzidos.

No caso de canalizações, a ligação com os elementos do modelo 3D é feita de forma automática, uma vez que são analisadas as ligações entre os elementos do esquema.
