CYPETEL

Abrir en una nueva ventana

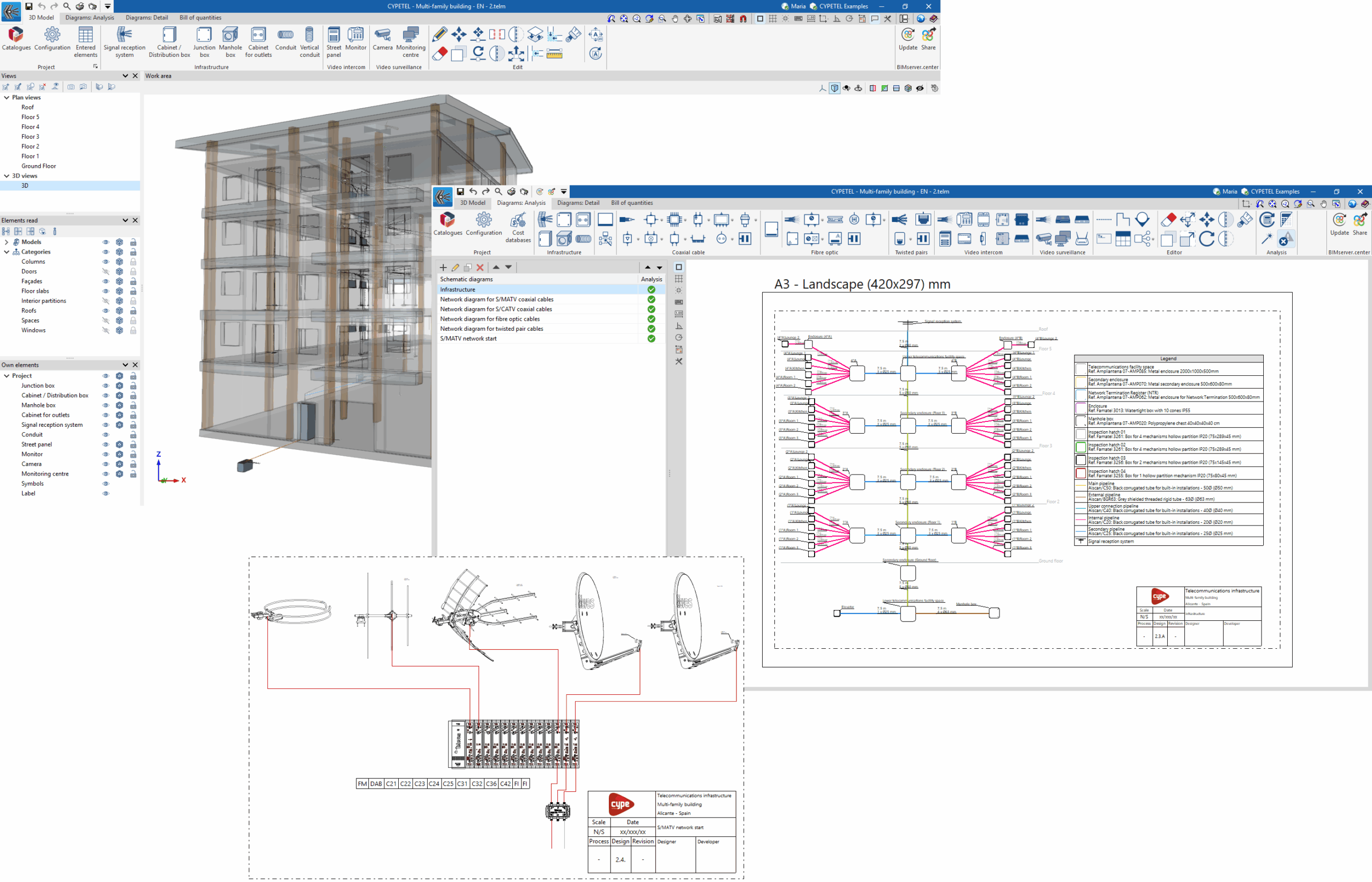

Introdução

O CYPETEL é um programa especializado no cálculo e conceção de instalações de telecomunicações a partir de catálogos de fabricantes. Dispõe das ferramentas para realizar a modelação BIM da infraestrutura de telecomunicações e permite realizar a conceção e cálculo dos esquemas da rede de infraestruturas e dos esquemas das redes de cabos coaxiais, cabos de fibra ótica, híbridas de fibra-coaxial (HFC), cabos de pares de cobre, videoporteiros e videovigilância. Oferece também a possibilidade de criar composições gráficas de pormenores das instalações para facilitar a conceção de bastidores ou de cabeças de rede, incluindo a possibilidade de gerar o orçamento da instalação, assim como a documentação do Projeto de Infraestruturas de Telecomunicações em Edifícios (ITED) e do Projeto de Infraestruturas de Telecomunicações em Loteamentos, Urbanizações e Conjuntos de Edifícios (ITUR).

O programa não só permite a conceção e cálculo de instalações de telecomunicações de carácter regulamentar com base em valores e características de normas predefinidas, como também de instalações de normas não contempladas, uma vez que permite a definição de verificações.

Abrir en una nueva ventana

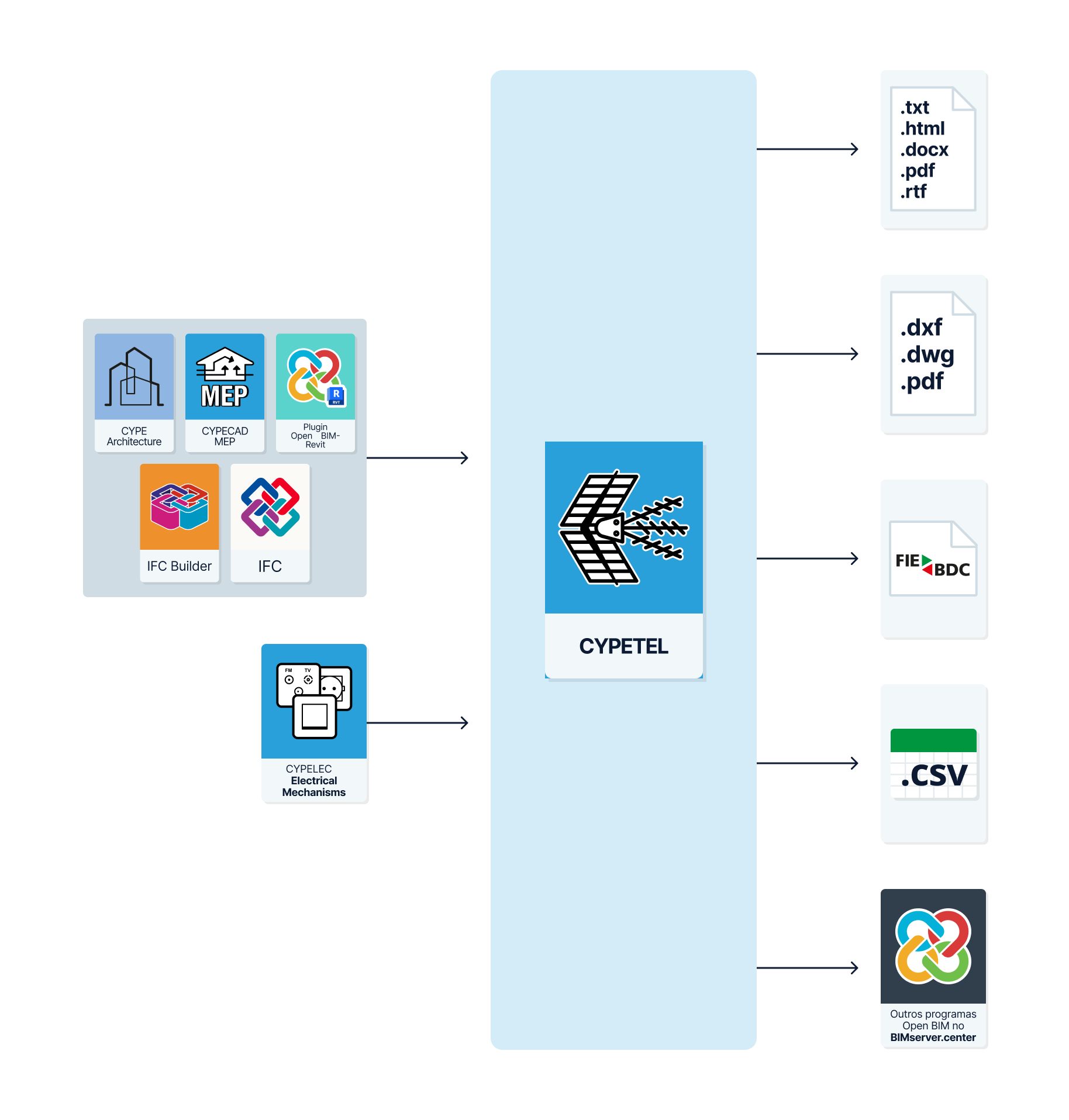

Fluxos de trabalho compatíveis com o programa

O CYPETEL, sendo uma ferramenta Open BIM e ligada à plataforma BIMserver.center, oferece diferentes opções de fluxo de trabalho.

Introdução de dados

Modelação livre/com máscaras

Conceção da instalação através da introdução livre no CYPETEL.
Conceção da instalação no CYPETEL com o apoio de máscaras DXF-DWG, DWF ou imagens (.jpeg, .jpg, .bmp, .wmf).

Importação de modelos BIM

Importação do modelo com a geometria de um edifício. Isto permite gerar os níveis e as vistas em planta do edifício e introduzir os elementos da instalação com base nesta geometria. Estão disponíveis as seguintes opções:
- Importação de modelos concebidos no IFC Builder.
- Importação de modelos concebidos no CYPE Architecture.
- Importação de modelos no formato IFC (gerados por programas CAD/BIM como Allplan, ArchiCAD e outros) subidos ao projeto do BIMserver.center através da plataforma web.
- Importação de modelos concebidos no Autodesk Revit com o Plugin Open BIM - Revit.
- Importação de modelos modelos concebidos no CYPECAD MEP*.
  *Apenas se importa a geometria dos pisos ou níveis, não é importado o modelo de conceção das instalações de telecomunicações realizado no CYPECAD MEP.

Saída de dados

Exportação de listagens para os formatos formatos HTML, DOCX, PDF, RTF e TXT.
Exportação de desenhos para os formatos DXF, DWG e PDF.
Exportação do orçamento para os formatos FIEBDC-3, HTML, DOCX, PDF, RTF e TXT, assim como para CSV.
Exportação dos documentos do Projeto de Infraestruturas de Telecomunicações em Edifícios (ITED) e do Projeto de Infraestruturas de Telecomunicações em Loteamentos, Urbanizações e Conjuntos de Edifícios (ITUR).

Abrir en una nueva ventana

Sequência de introdução e saída de dados para a conceção e cálculo dos esquemas de telecomunicações

Os esquemas das redes de telecomunicações podem ser definidos e calculados no separador "Esquemas: Cálculo" do programa através da seguinte sequência de introdução e saída de resultados:

Criação de obra nova (a parir de "Arquivo", "Novo").

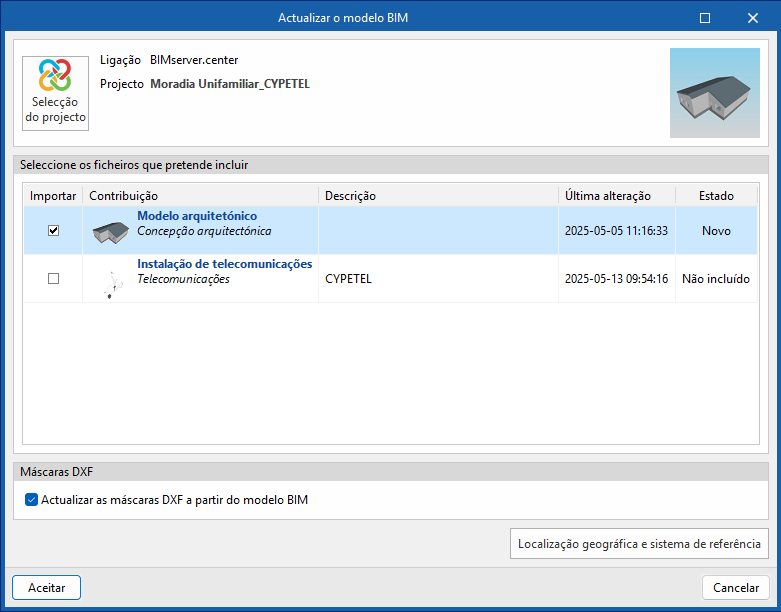

(Opcional) Vinculação ao BIMserver.center e importação dos níveis e vistas em planta do modelo BIM; definição das normas aplicáveis; e importação de catálogos.
(Opcional) Revisão e configuração dos catálogos de fabricantes (a partir de "Catálogos", grupo "Opções gerais").
Revisão e configuração de opções gerais: unidades, opções de cálculo, verificações, bibliotecas e opções de visualização (desde "Configuração", grupo "Opções gerais").
Introdução dos elementos da infraestrutura de telecomunicações no modelo BIM (separador "Modelo 3D", grupo "Infraestrutura").

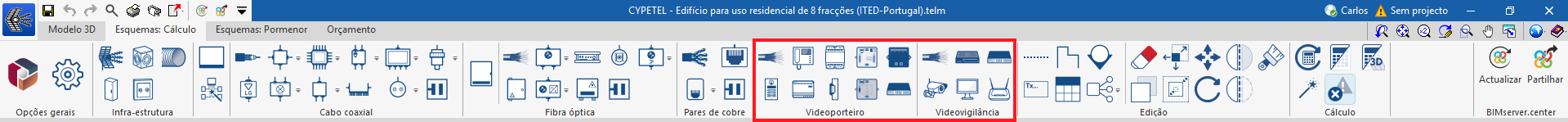

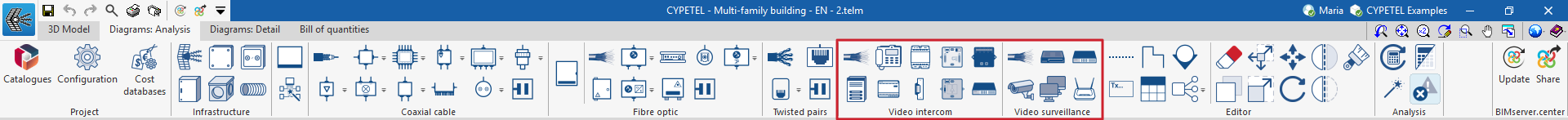

(Opcional) Introdução dos elementos de videoporteiro e videovigilância no modelo BIM (separador "Modelo 3D", grupos "Videoporteiro" e "Videovigilância").
Gestão e geração de esquemas da infraestrutura de telecomunicações (separador "Esquemas: Cálculo", grupo "Infraestrutura").
- Introdução de um novo esquema de principio e seleção do formato de papel.
- Introdução de elementos da infraestrutura de telecomunicações manualmente (opções do grupo "Infraestrutura")
  - Introdução de sistemas de captação, câmara de visita e caixas, vinculando-os à instalação desenvolvida no modelo BIM.
  - Introdução de canalizações e tomadas, a partir dos catálogos dos fabricantes.

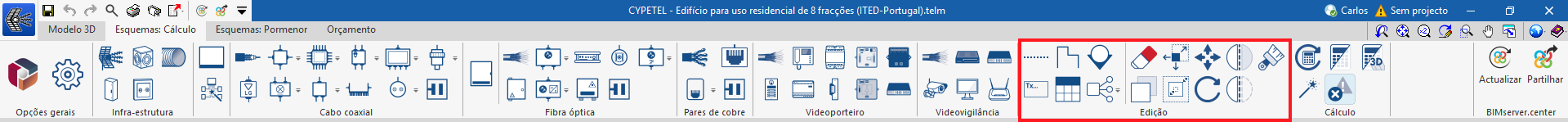

- (Opcional) Utilização de ferramentas de edição para melhorar a visualização dos esquemas.
Gestão e geração de esquemas de redes de telecomunicações para as distintas tecnologias (separador "Esquemas: Cálculo", grupos "Cabo coaxial", "Fibra ótica" e "Pares de cobre"). Pode ser feito de duas formas:
- Introduzindo os elementos manualmente (opções dos grupos "Cabo coaxial", "Fibra ótica" y "Pares de cobre").
  - Introdução de um novo esquema de princípio e seleção do formato do papel.
  - Disposição do início da rede para cada tecnologia na área de trabalho (separador "Esquemas: Cálculo", opção "Início de rede").
  - Introdução de elementos na área de trabalho (opções dos grupos "Cabo coaxial", "Fibra ótica" e "Pares de cobre").
  - (Opcional) Utilização de ferramentas de edição para melhorar a visualização dos esquemas.
- Utilizando o assistente para geração automática de redes (separador "Esquemas: Cálculo", opção "Assistente para geração de redes").

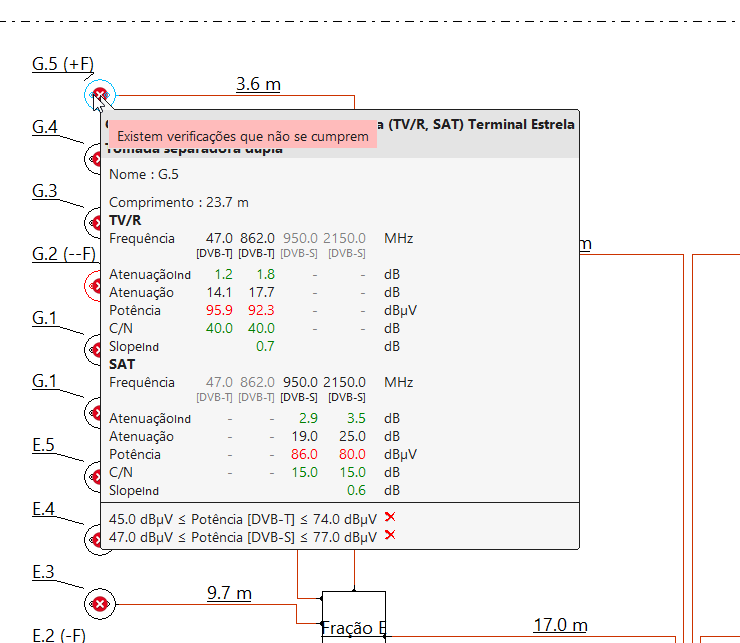

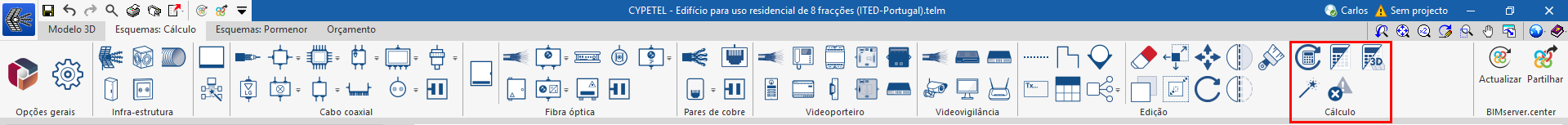

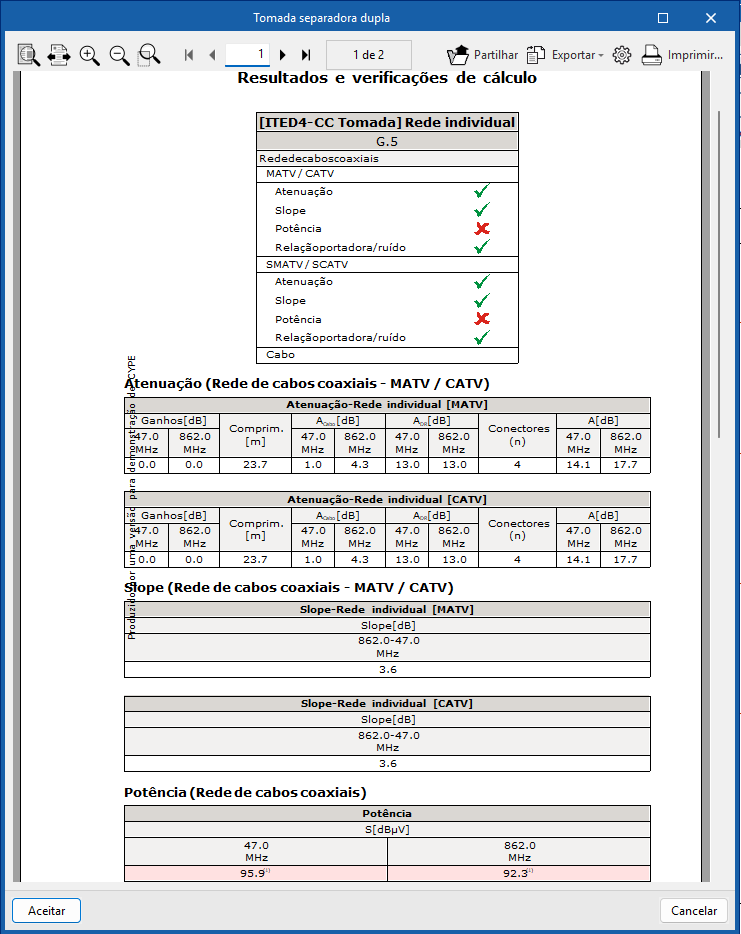

Cálculo e verificação dos elementos do modelo e consulta de resultados (separador "Esquemas: Cálculo", grupo "Cálculo").

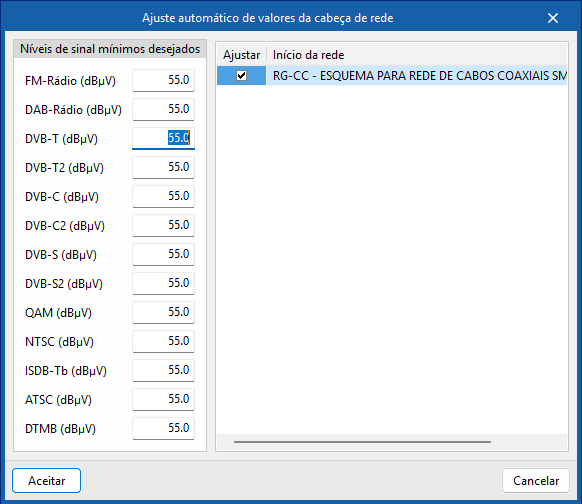

(Opcional) Ajuste automático de valores da cabeça de rede (separador "Esquemas: Cálculo", grupo "Cálculo").
Gestão e geração de composições gráficas de pormenores da instalação de telecomunicações, tais como bastidores ou cabeças de rede (separador "Esquemas: Pormenor").
- Introduzindo os elementos manualmente (opções dos grupos "Cabo coaxial", "Fibra ótica", "Pares de cobre", "Suportes", "Armários", "Networking" e "Outros").
- (Opcional) Utilização de ferramentas de edição para melhorar a visualização dos esquemas.
(Opcional) Gestão e geração do Orçamento (separador "Orçamento").
Obtenção de listagens e desenhos (a partir das opções "Listagens" e "Desenhos" da barra superior).

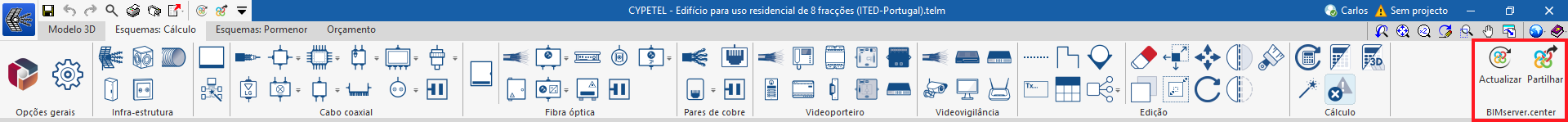

Exportação para o BIMserver.center (a partir de "BIMserver.center", "Partilhar").

Abrir en una nueva ventana

Ambiente de trabalho

O ambiente de trabalho do CYPETEL dispõe de quatro separadores com diferentes ambientes de trabalho: "Modelo 3D", "Esquemas: Cálculo", "Esquemas: Pormenor" e "Orçamento".

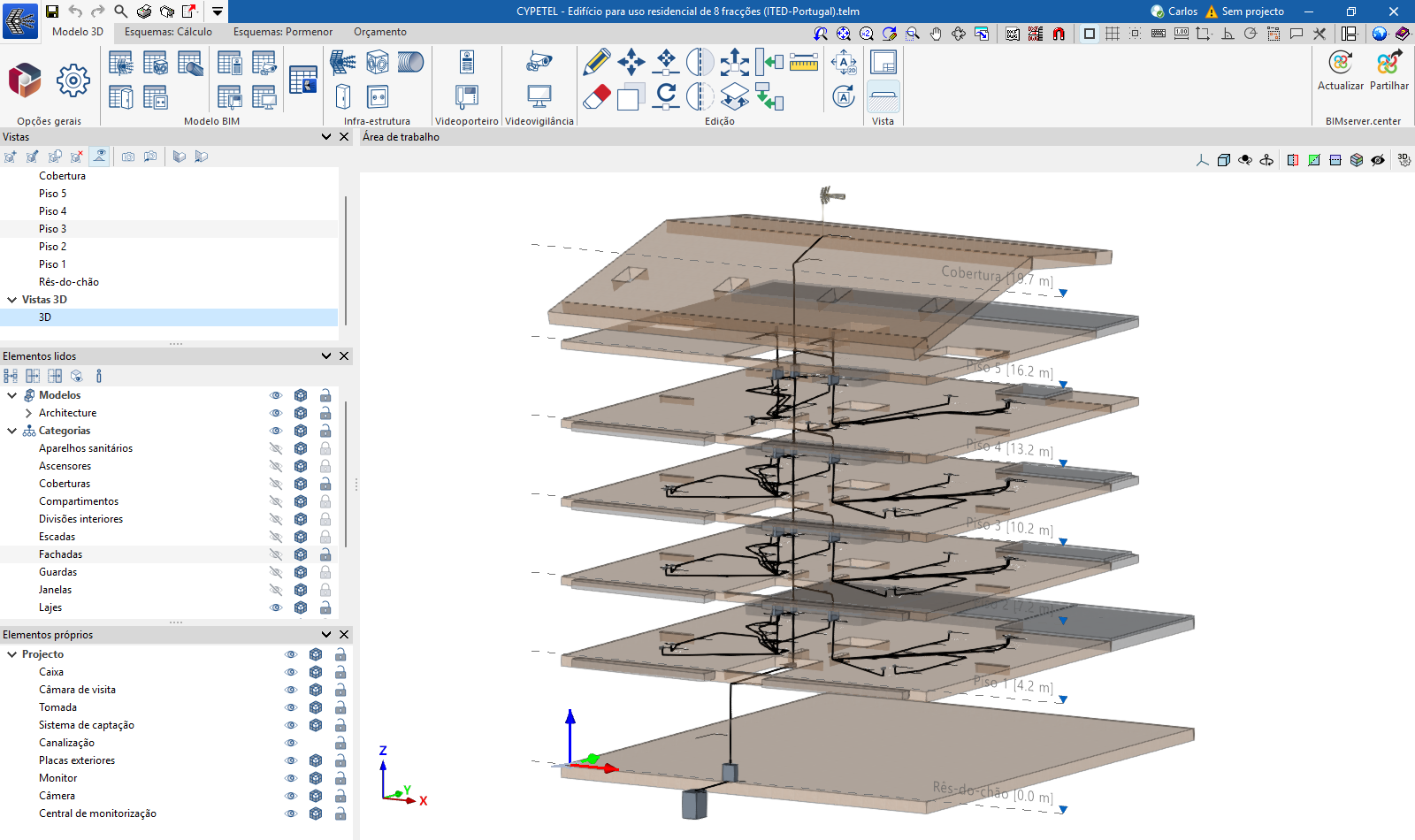

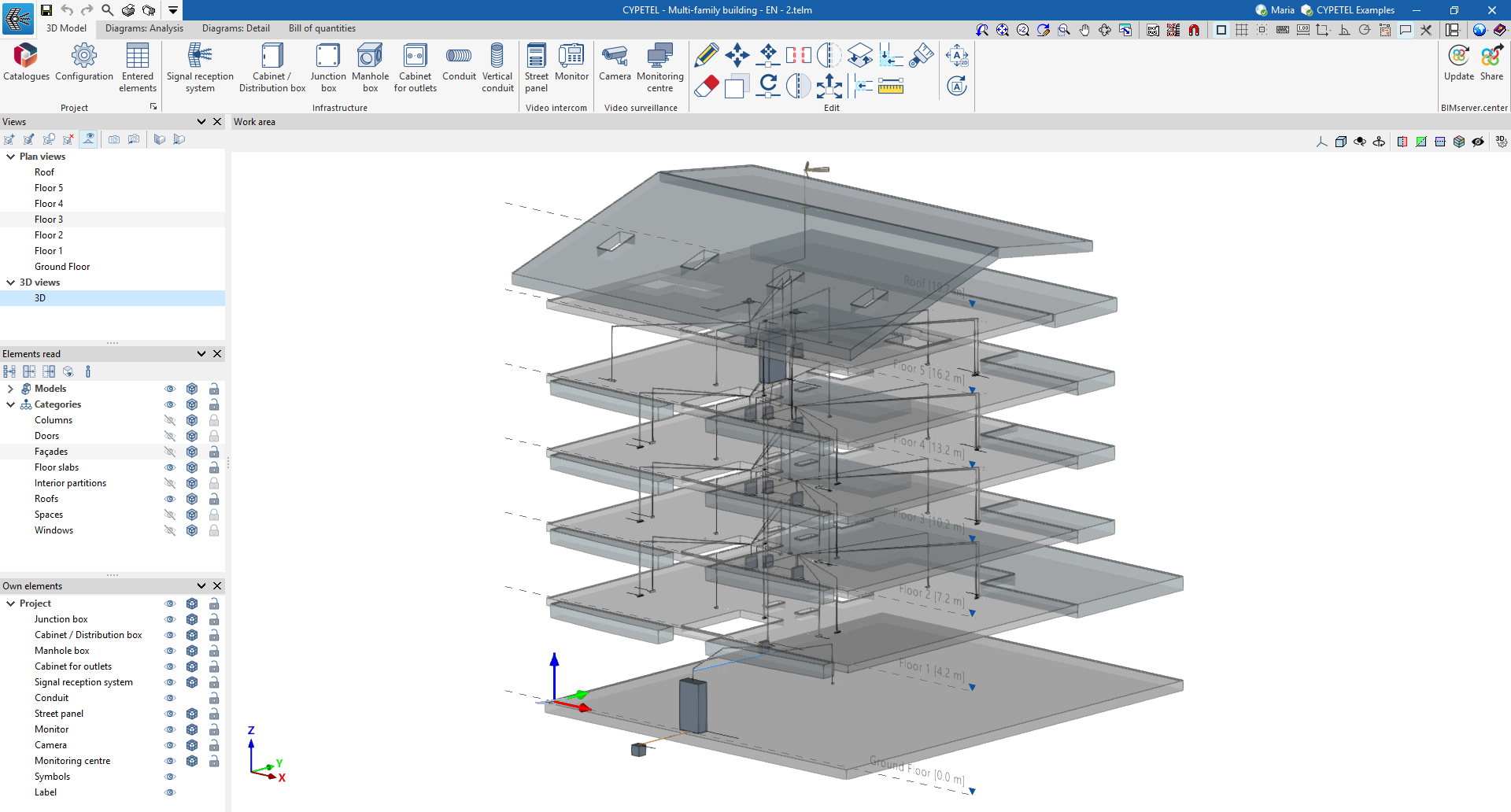

Separador "Modelo 3D"

O separador ativado por defeito ao abrir o programa é o separador "Modelo 3D". Integra as ferramentas necessárias para definir a posição espacial dos elementos da infraestrutura de telecomunicações (caixas, câmaras de visita, tomadas, canalizações, etc.) no modelo BIM através de um ambiente de trabalho 3D. A interface apresenta:

Na parte superior, as ferramentas necessárias para gerir os catálogos, configurar o projeto, introduzir e editar os elementos da infraestrutura.
Na lateral esquerda, vários painéis com ferramentas para definir as vistas e os níveis do projeto, assim como para gerir a visibilidade dos elementos lidos e próprios.
Na parte central direita do ecrã encontra-se a área de trabalho utilizada para introduzir, editar e visualizar todos os elementos da infraestrutura.

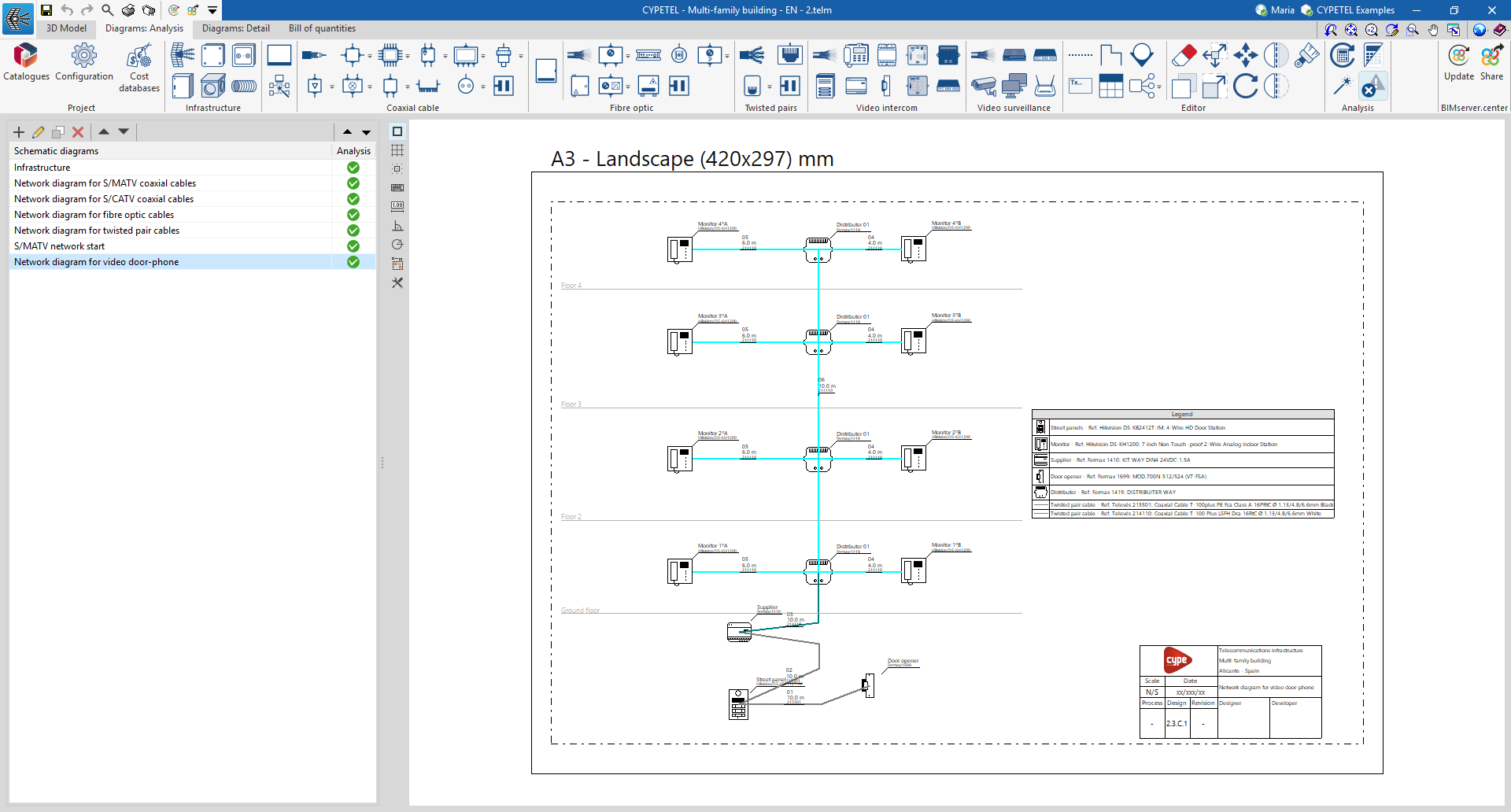

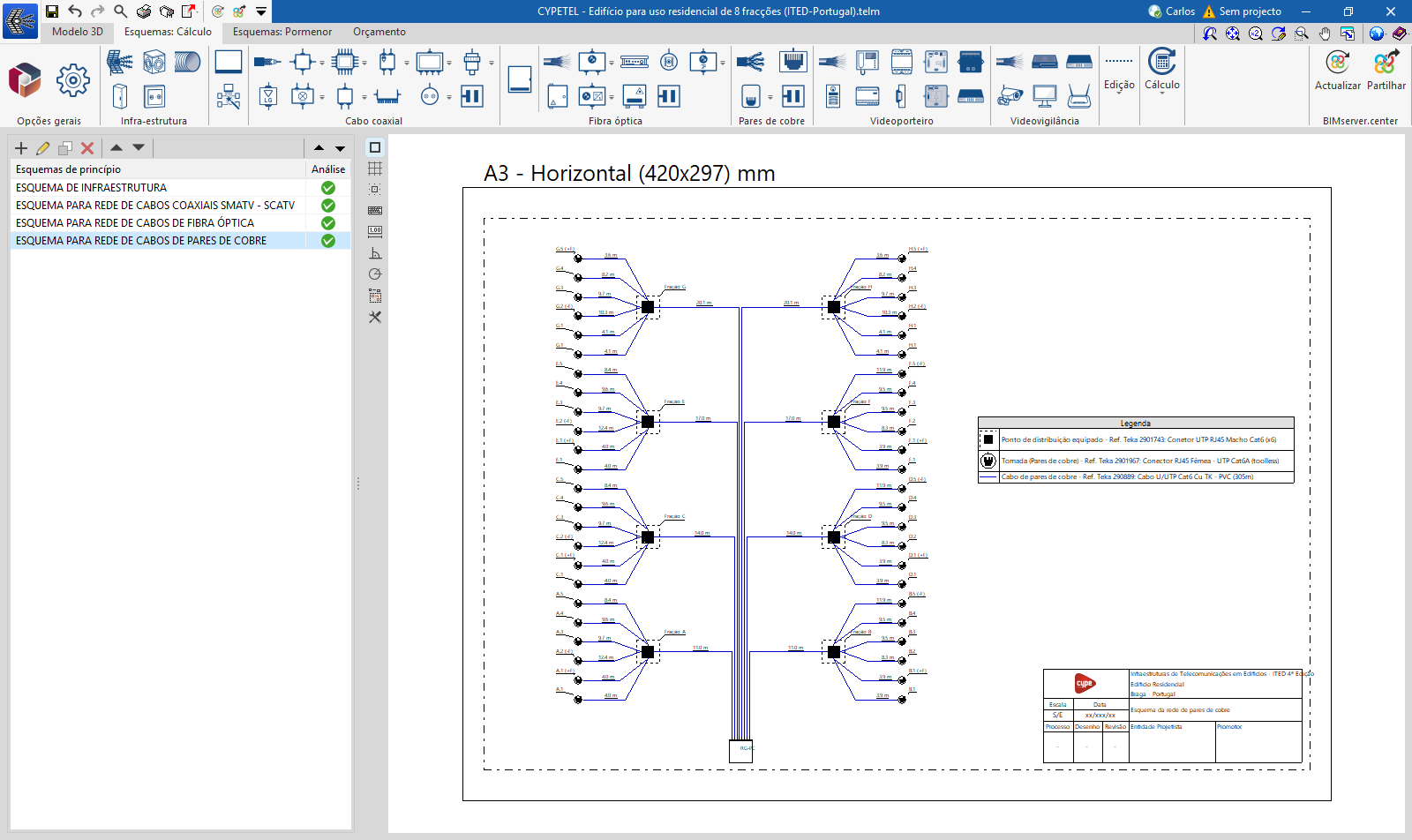

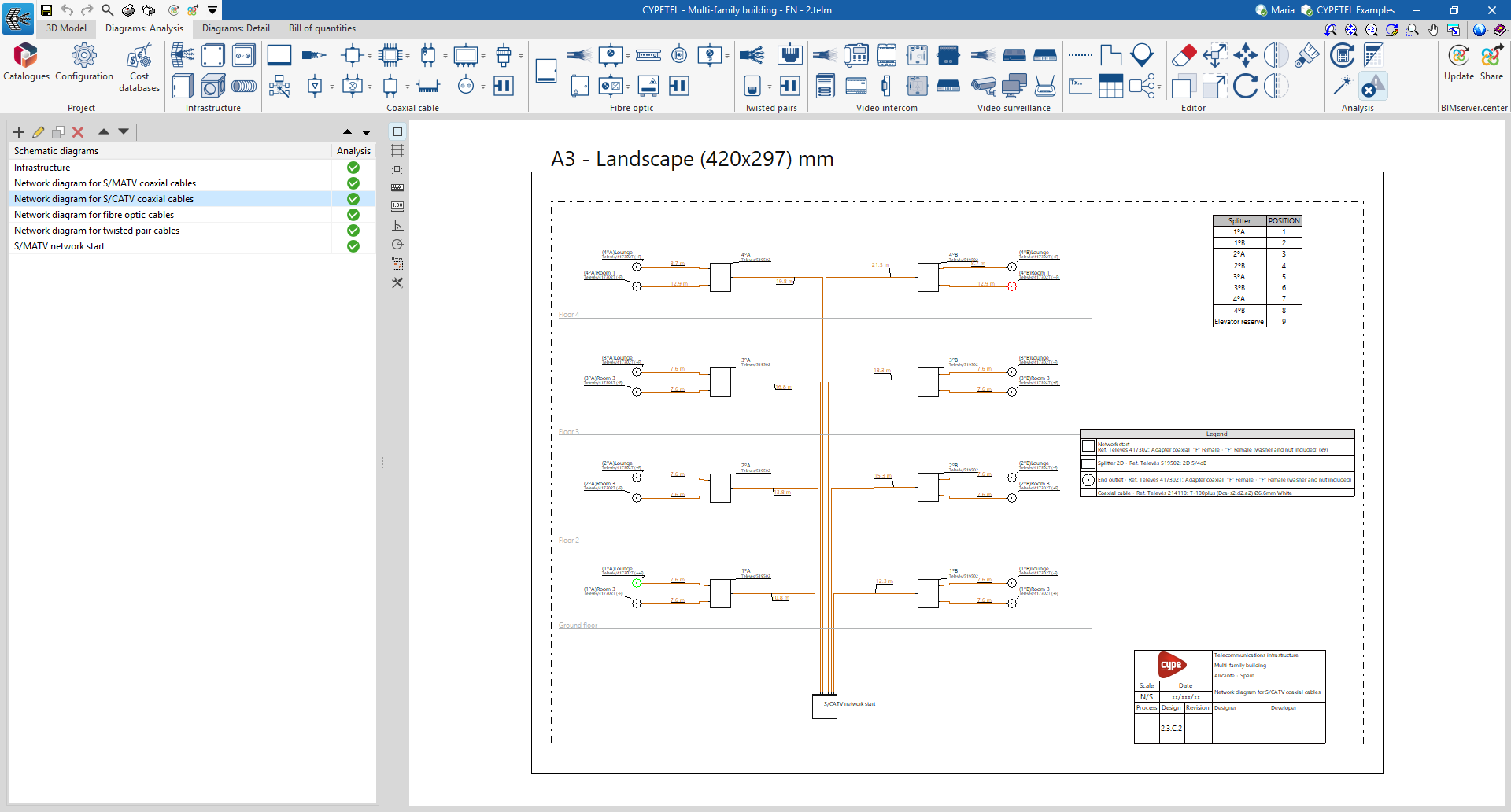

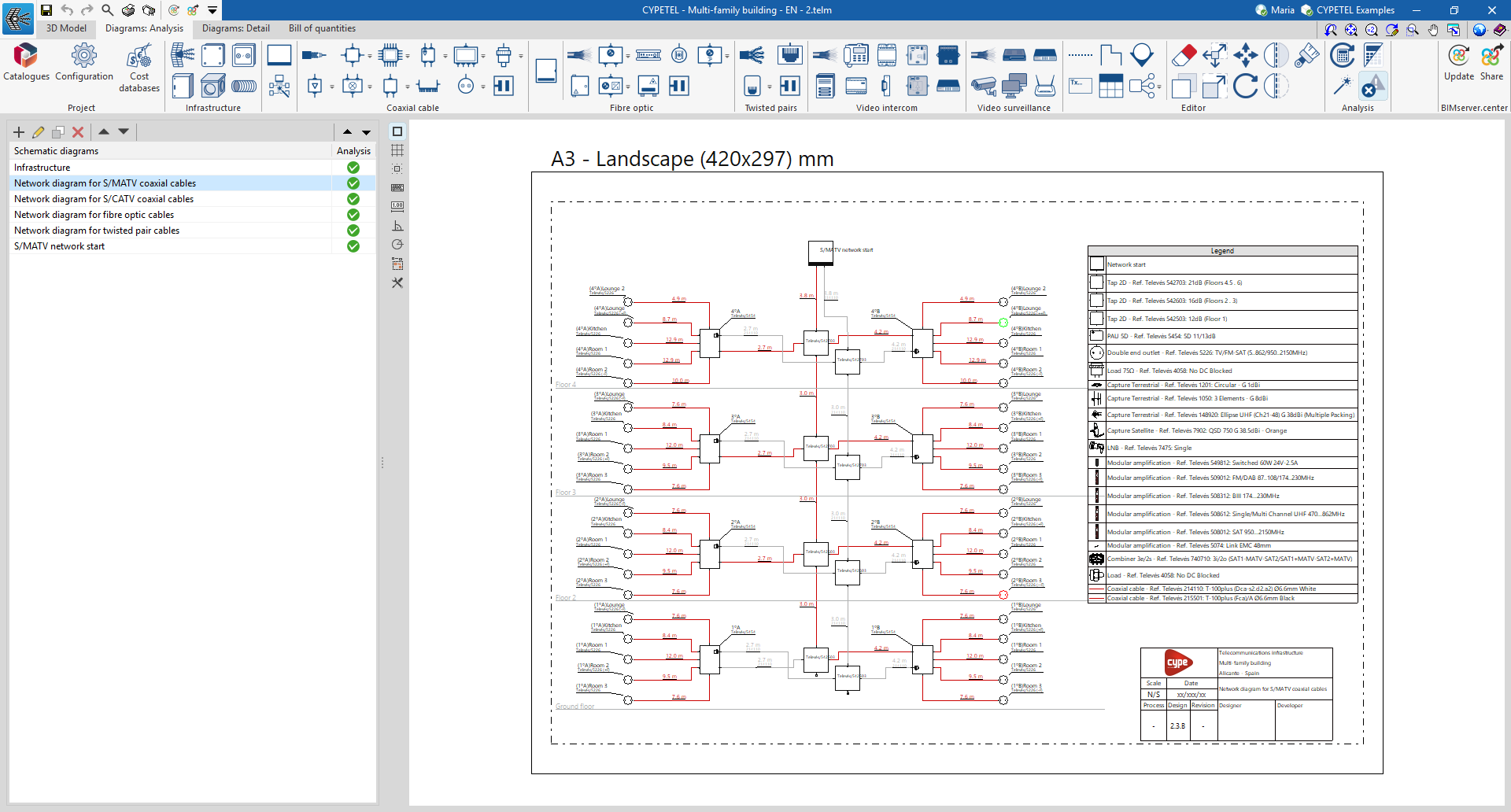

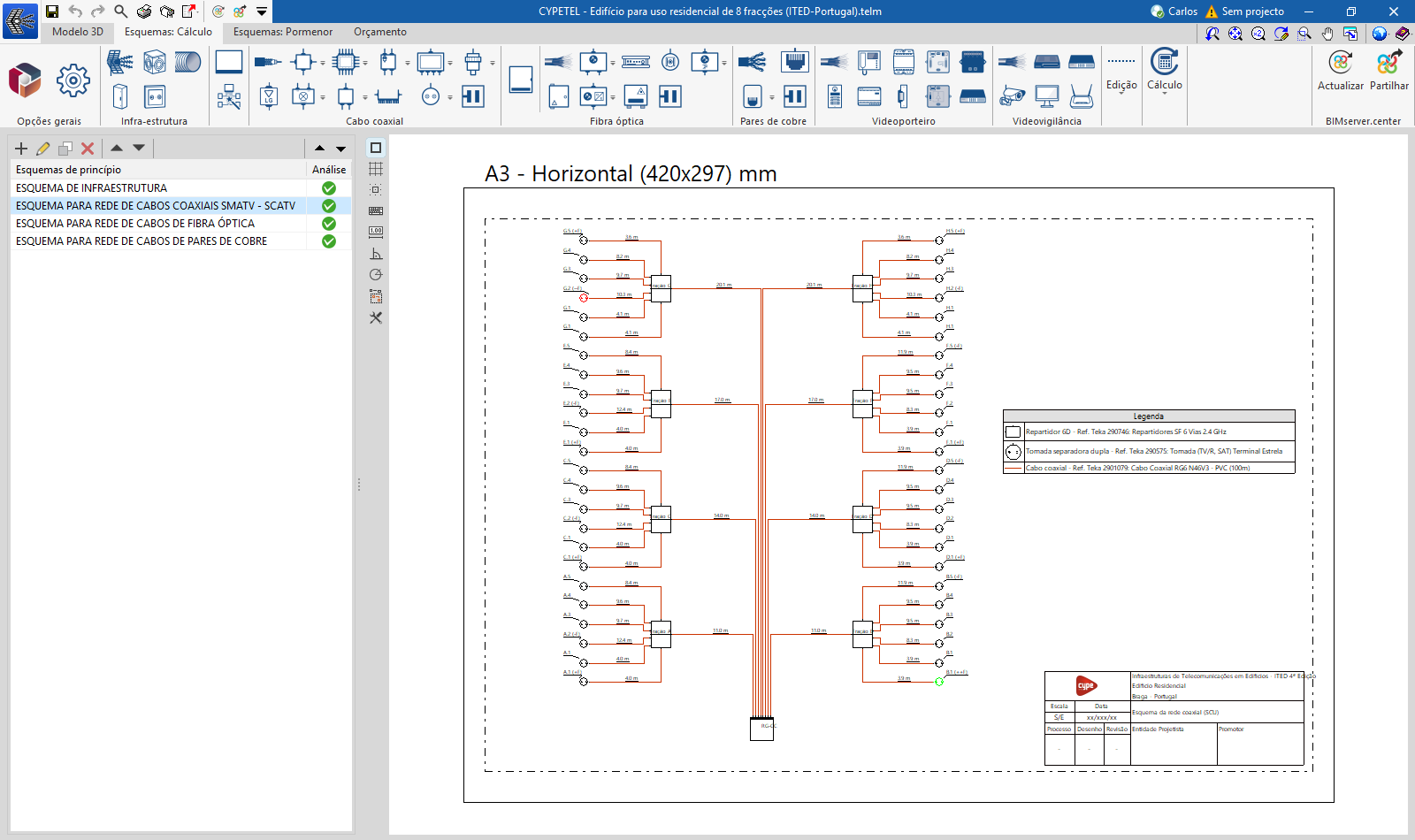

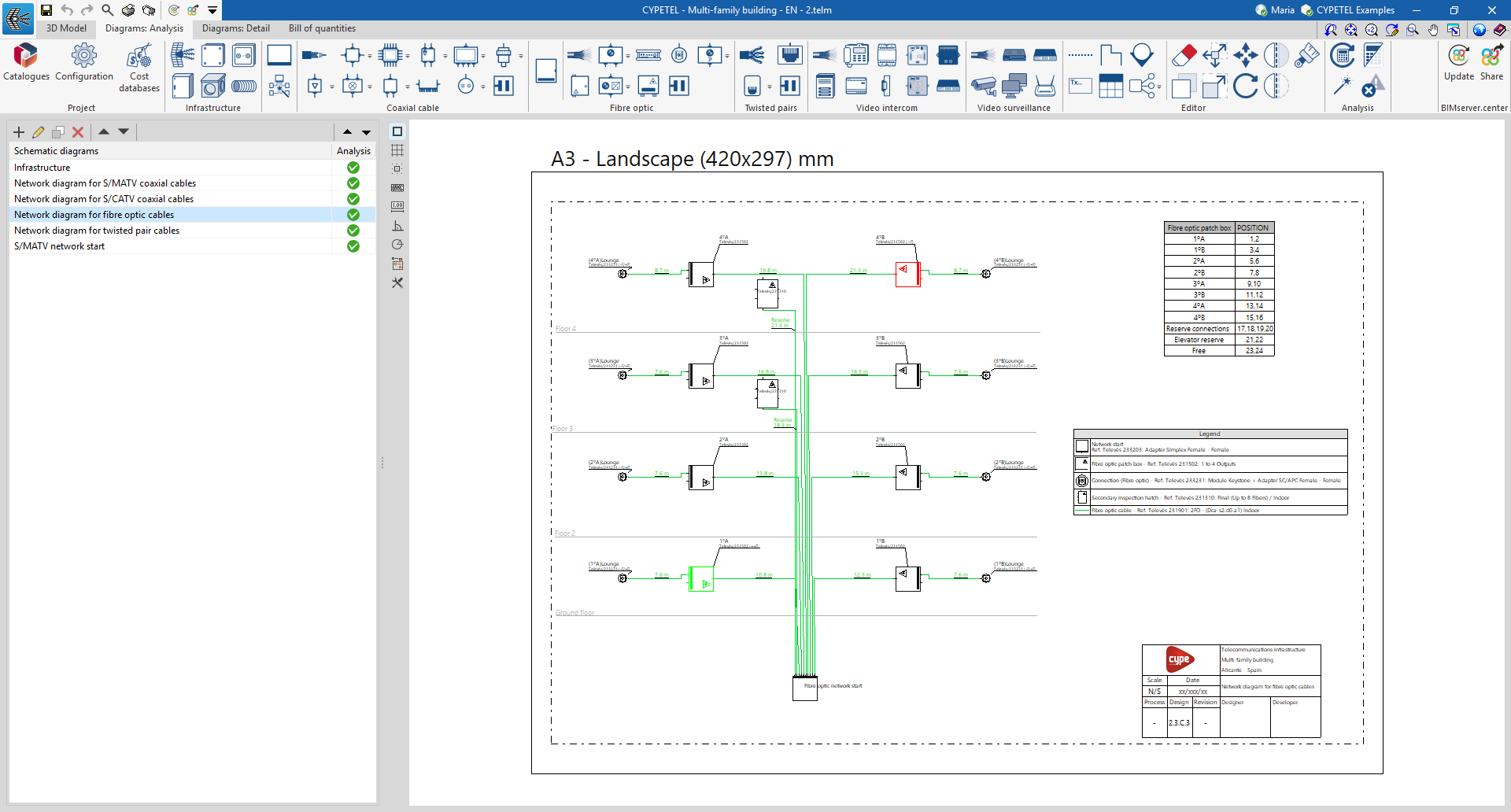

Separador "Esquemas: Cálculo"

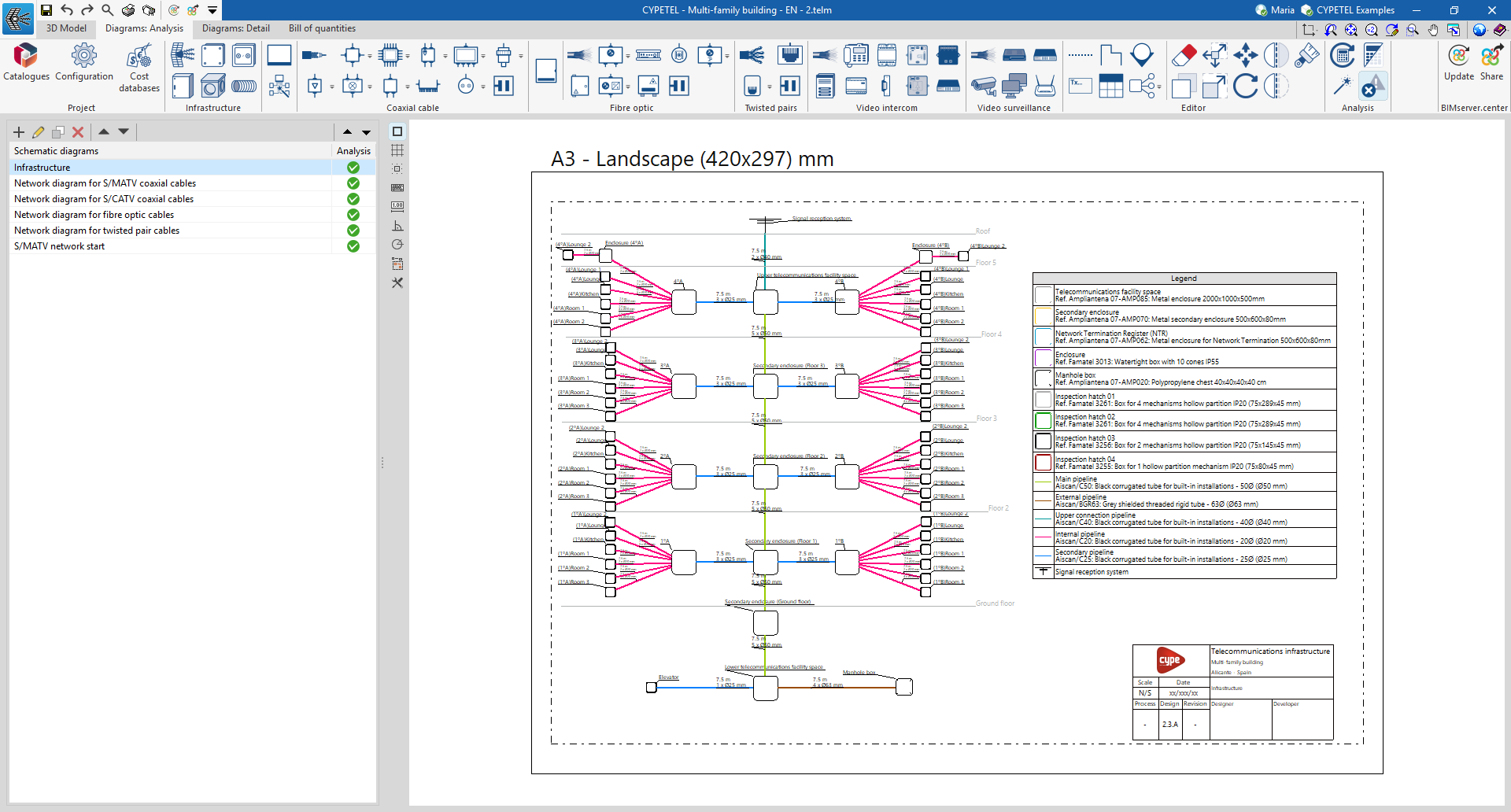

O separador "Esquemas: Cálculo" apresenta um ambiente de trabalho que permite gerar os esquemas da instalação de telecomunicações e compô-los em folhas nos formatos pretendidos. Este separador apresenta:

Na parte superior, todas as ferramentas necessárias para gerir os catálogos e configurar o projeto, introduzir e editar os esquemas da instalação de telecomunicações e realizar o cálculo e verificação da instalação.
Na lateral esquerda, um painel de navegação entre os diferentes esquemas de princípio, constituídos folhas de formato e escala editáveis.
Na parte central direita do ecrã, a área de trabalho, onde são introduzidos, editados e visualizados todos os elementos do esquema.

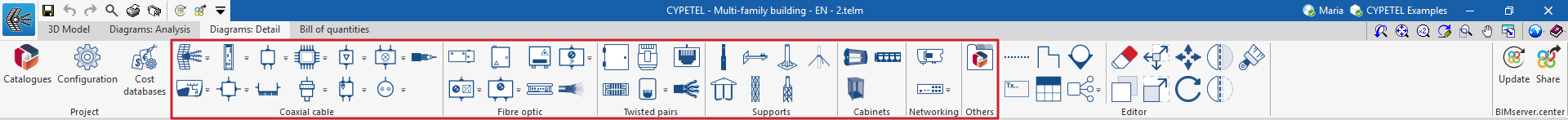

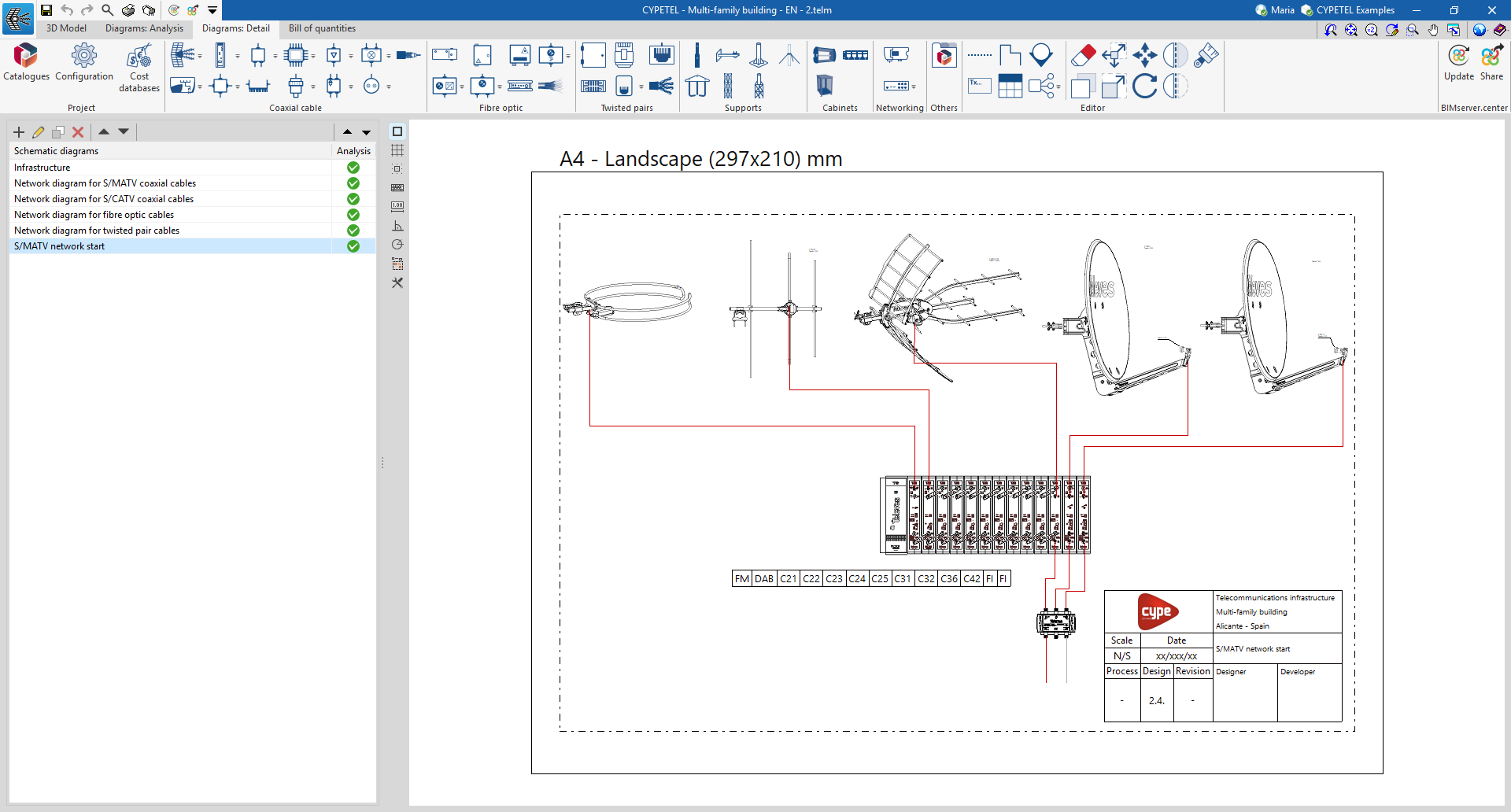

Separador "Esquemas: Pormenor"

O separador "Esquemas: Pormenor" difere do anterior nas ferramentas da parte superior, que estão centradas na criação e edição de composições gráficas de pormenores da instalação de telecomunicações, como bastidores ou cabeças de rede. A este separador foram adicionados os grupos "Suportes", "Armários", "Networking" e "Outros".

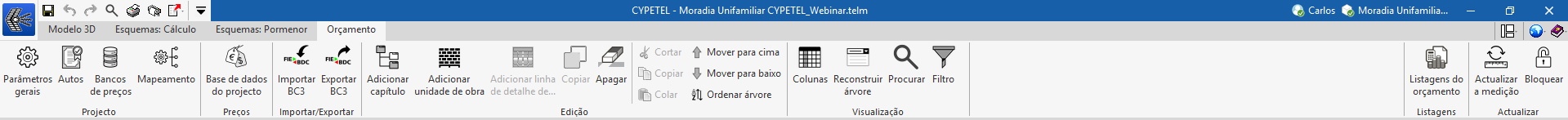

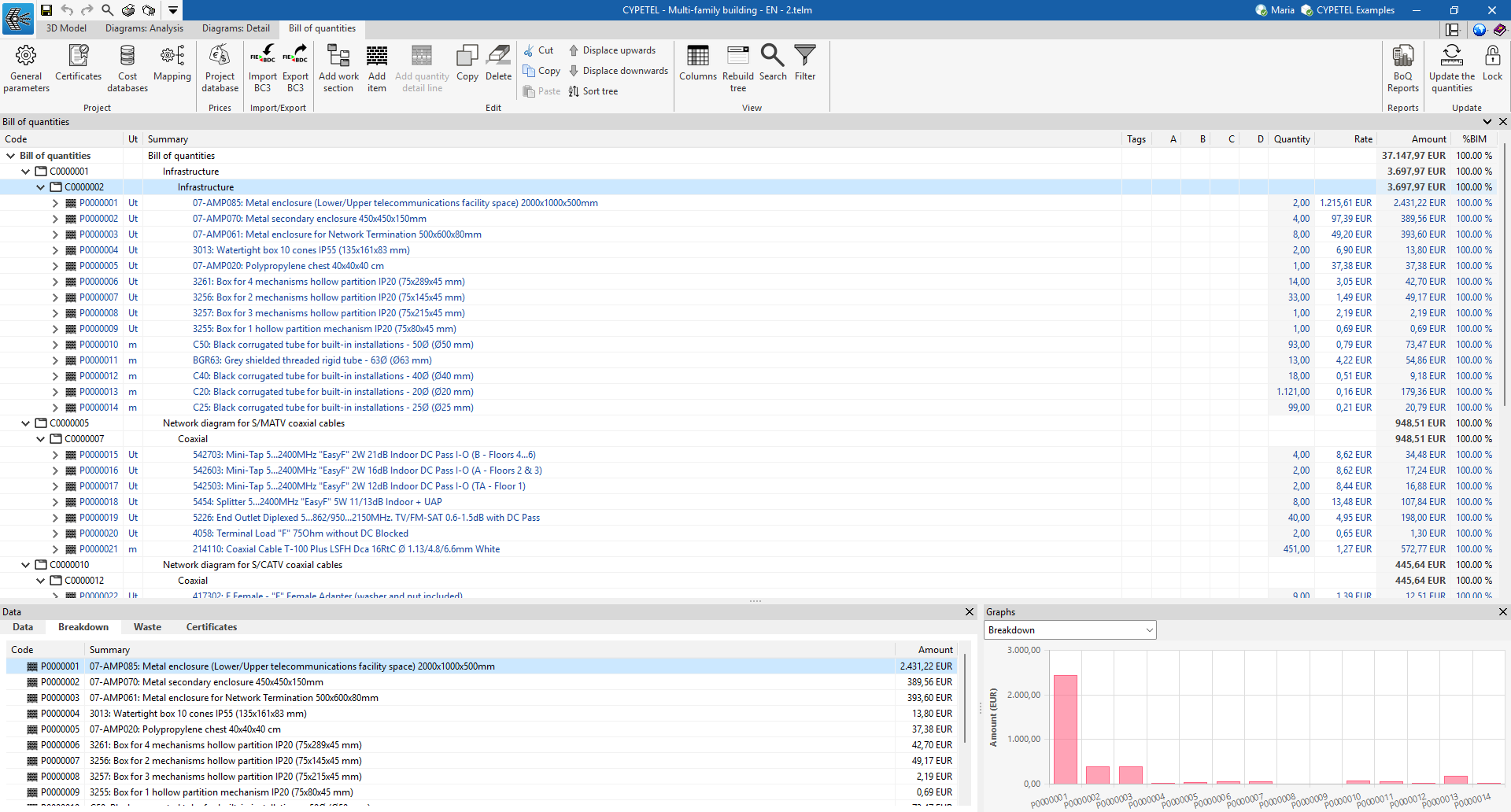

Separador "Orçamento"

Por outro lado, o separador "Orçamento" permite gerir a medição e o orçamento das instalações de telecomunicações, apresentando:

Uma barra de ferramentas superior na qual se encontram as ferramentas para criar e editar o orçamento, assim como as ferramentas de gestão e criação de listagens.
Uma zona específica para a estruturação do orçamento na parte central.

Abrir en una nueva ventana

Configuração do ambiente de trabalho

Ao iniciar o programa e clicar em "Novo...", surge a possibilidade de criar uma "Nova obra", que posteriormente pode ser integrada num projeto do BIMserver.center.

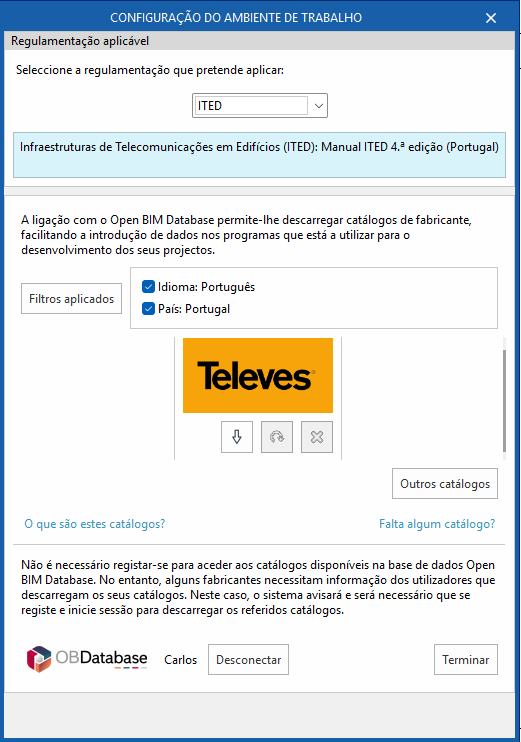

De seguida, abre-se a janela de diálogo "Configuração do ambiente de trabalho", que permite o seguinte:

Em primeiro lugar, selecionar a regulamentação aplicável entre as disponíveis na lista. Se não for encontrada a norma para o país pretendido, é possível escolher a opção "Instalação genérica" e configurar as verificações a efetuar para as diferentes redes.
Em segundo lugar, descarregar catálogos de fabricante, que vão facilitar a introdução de dados. Através da opção "Filtros aplicados" é possível aplicar filtros na pesquisa dos catálogos por categoria, idioma ou país.
Em terceiro lugar, na parte inferior desta janela de diálogo, identificar-se com uma conta de e-mail e uma palavra-passe da Open BIM Database.

Se esta janela for fechada ou cancelada sem clicar em "Terminar", o programa criará a obra sem importar nenhuma configuração.

Se, posteriormente, pretender carregar a configuração ou modificá-la de forma personalizada, assim como gerir os catálogos da obra, podem ser utilizadas os utilitários "Configuração" e "Catálogos", respetivamente, da barra de ferramentas superior dos separadores "Modelo 3D", "Esquemas: Cálculo" e "Esquemas: Pormenor", do grupo "Opções gerais".

Nota:
Através da seguinte ligação pode se consultada a regulamentação implementada no programa.

Abrir en una nueva ventana

Opções gerais

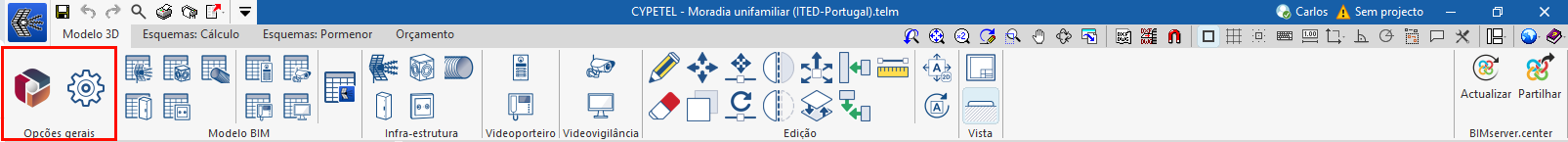

Na barra de ferramentas principal dos separadores "Modelo 3D", "Esquemas: Cálculo" e "Esquemas: Pormenor", encontra-se a grupo "Opções gerais". A partir deste bloco é possível aceder a "Catálogos" ou a "Configuração".

Catálogos

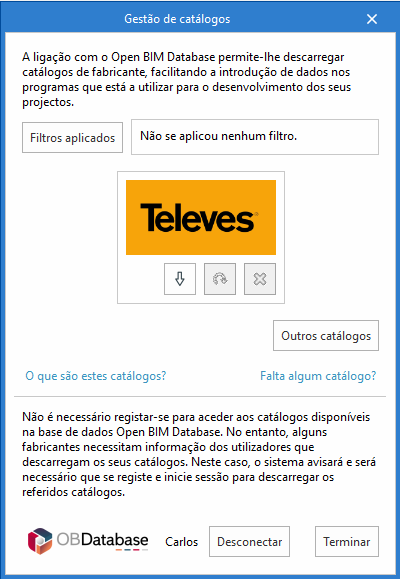

A partir da ferramenta "Catálogos" é possível:

Gerir os catálogos dos fabricantes, com o objetivo de facilitar a introdução de dados no projeto.
- Através da opção "Filtros aplicados" é possível aplicar filtros na pesquisa dos catálogos por categoria, idioma ou país.

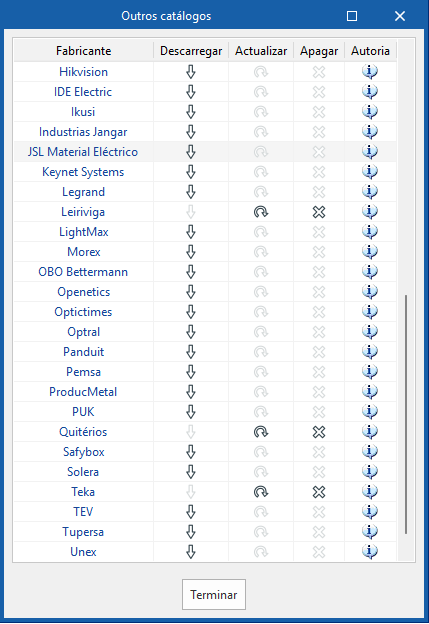

- A partir da opção "Outros catálogos" é possível descargar, atualizar ou apagar os catálogos incluídos no programa.
Iniciar sessão em Open BIM Database, para poder descargar e utilizar de forma gratuita a informação sobre os produtos de fabricante disponíveis a nos programas conectados a esta base de dados.

Configuração

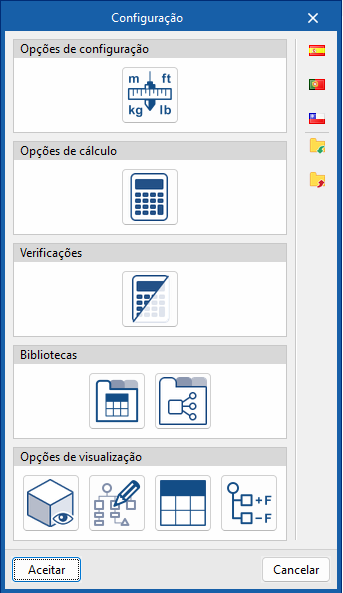

A partir da janela de diálogo "Configuração" é possível carregar uma configuração predefinida ou modificá-la de forma personalizada.

As opções disponíveis nesta janela de diálogo são:

Unidades
Permite configurar as unidades, a etiqueta e o número de casas decimais para cada uma das grandezas relacionadas com a instalação de telecomunicações.
Ao utilizar a opção "Importar um dos sistemas de unidades predefinidos", disponível no lado direito do painel, é possível importar um dos seguintes sistemas de unidades:
- Sistema Internacional
  Permite importar as unidades do Sistema Internacional.
- Sistema I-P
  Permite importar as unidades do sistema I-P (Inch-Pound) ou sistema imperial.
Opções de cálculo
A partir desta opção é possível estabelecer os limites das bandas de trabalho, a frequência inferior (MHz) e a frequência superior (MHz) para MATV, SMATV e CATV, ou importar os valores de normas predefinidas.
Verificações
Permite configurar as verificações a efetuar para as diferentes redes de telecomunicações (de cabos coaxiais, de fibra ótica e de pares de cobre) ou importar as verificações de normas predefinidas.
- Para as redes de cabos coaxiais é possível verificar: "Atenuação", "Potência", "Relação portadora/ruído", "Relação de intermodulação", "Slope" e "Comprimento".
- Para as redes de fibra ótica: "Atenuação" e "Comprimento".
- Para as redes de pares de cobre: "Comprimento".
Tipos de tabela
A partir desta opção é possível gerir as legendas ou as tabelas introduzidas nos esquemas através da opção "Adicionar tabela" do grupo "Edição" na barra de ferramentas, em ambos os separadores "Esquemas: Cálculo" e "Esquemas: Detalhe".
Grupos de elementos
Permite gerir os grupos de elementos criados na área de trabalho com a opção "Grupos de elementos" do grupo "Edição" na barra de ferramentas principal, em ambos os separadores "Esquemas: Cálculo" e “Esquemas: Pormenor".
Aspeto dos elementos no separador "Esquemas: Pormenor"
Permite selecionar se os elementos do separador "Esquemas: Pormenor" serão visualizados de forma pormenorizada, ou seja, com a sua resolução original; ou simplificada, o que acelerará a velocidade de execução do programa.
Elementos
A biblioteca de elementos é configurável, pelo que podem ser definidas as características técnicas que se considerem. Todos os tipos de elementos criados podem ser importados e exportados para um ficheiro e serem utilizados em diferentes obras.
Tabelas de utilizador
Permite definir uma tabela de utilizador como "Visível sempre" o como "Visível unicamente ao mostrar resultados".
Resultados
Permite configurar a representação gráfica dos elementos mais favoráveis dos resultados de cálculo dos esquemas da instalação de telecomunicações, definindo a sua cor e a simbologia.

Abrir en una nueva ventana

Introdução de elementos da infraestrutura no modelo BIM

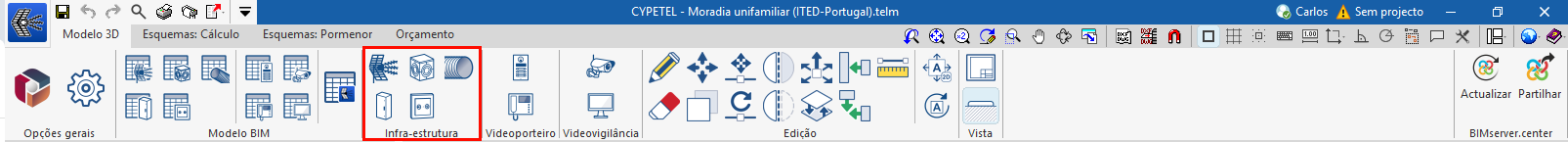

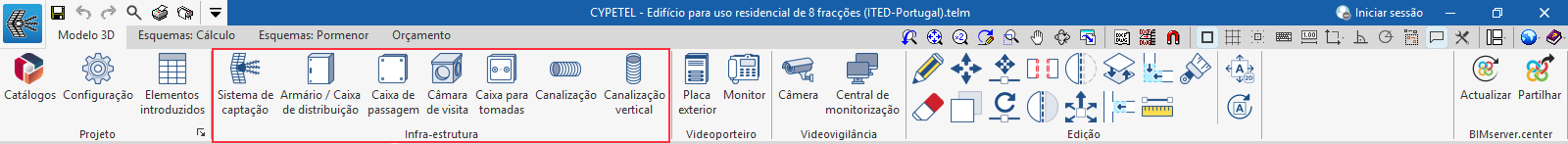

Na barra de ferramenta principal do separador "Modelo 3D" encontra-se o grupo "Infraestrutura", que dispõe das ferramentas necessárias para definir a posição espacial dos elementos da infraestrutura de telecomunicações no modelo BIM através de um ambiente de trabalho 3D. A partir deste grupo podem ser adicionados à instalação os seguintes elementos:

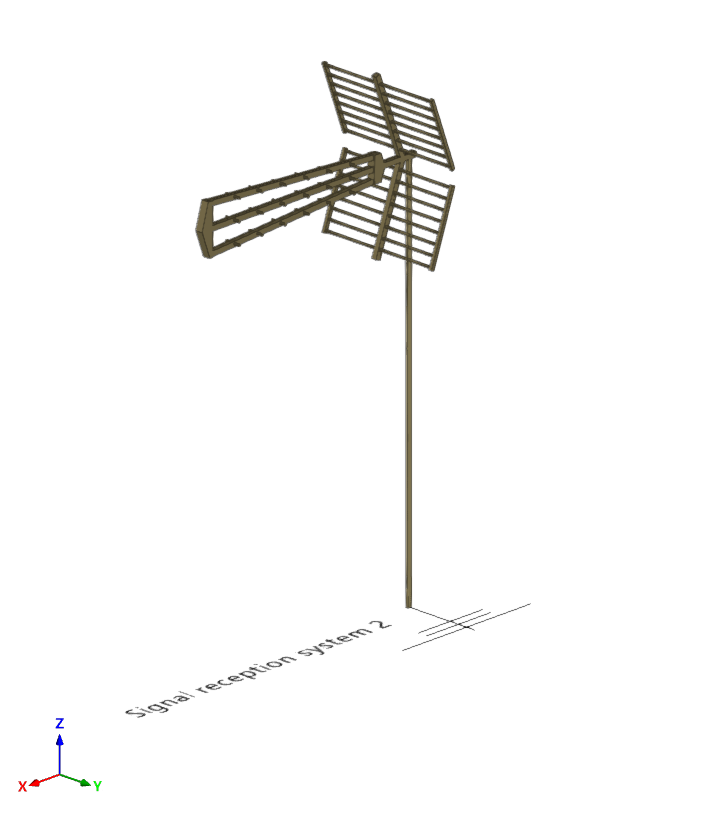

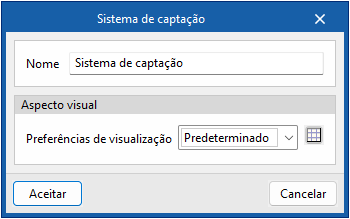

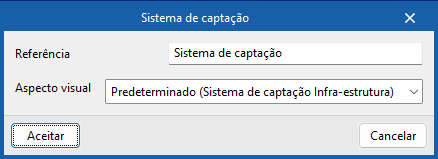

Sistema de captação

Permite introduzir um sistema de captação no modelo BIM e configurar as suas preferências de visualização.

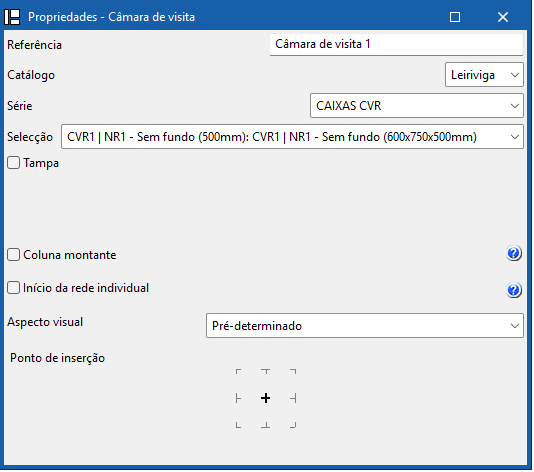

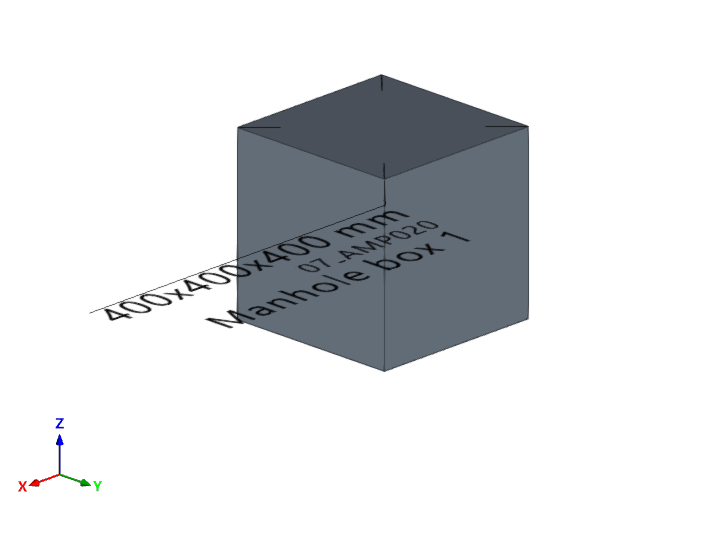

Câmara de visita

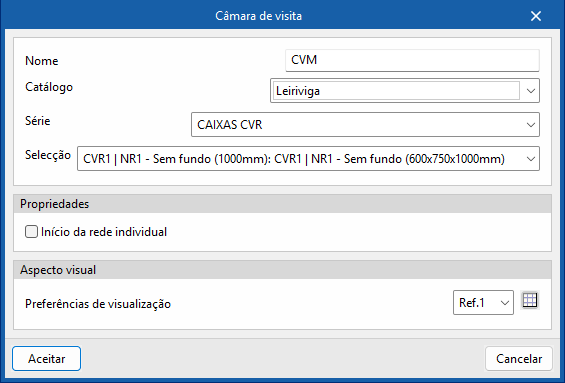

Permite introduzir uma câmara de visita no modelo BIM a partir de um catálogo de fabricante e configurar as suas preferências de visualização.

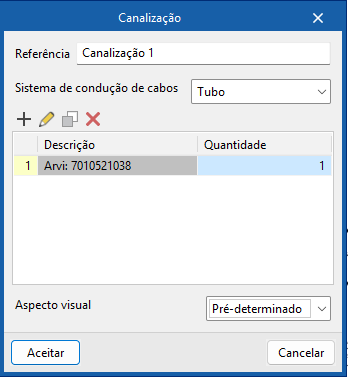

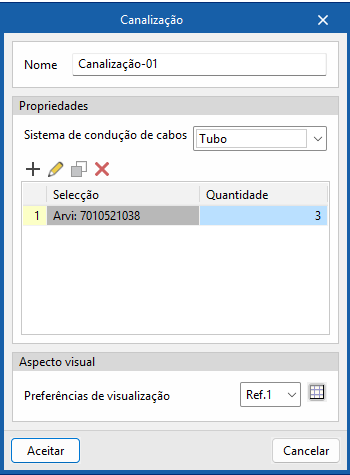

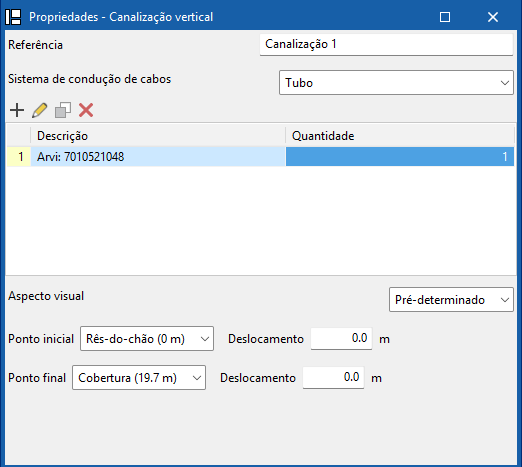

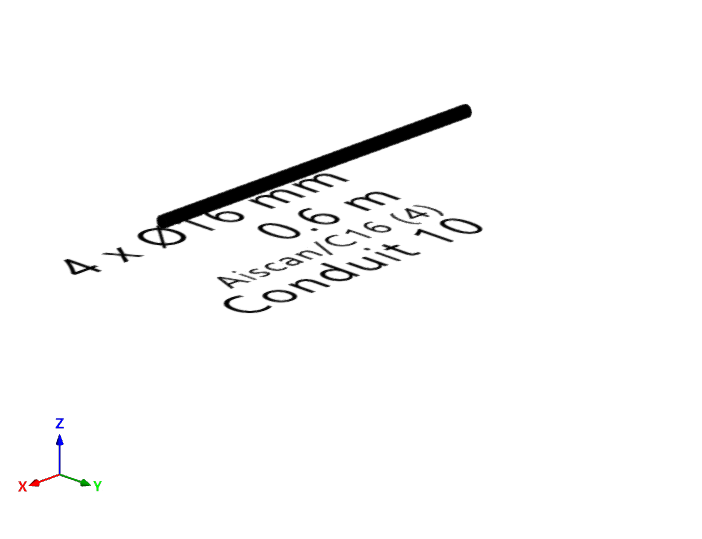

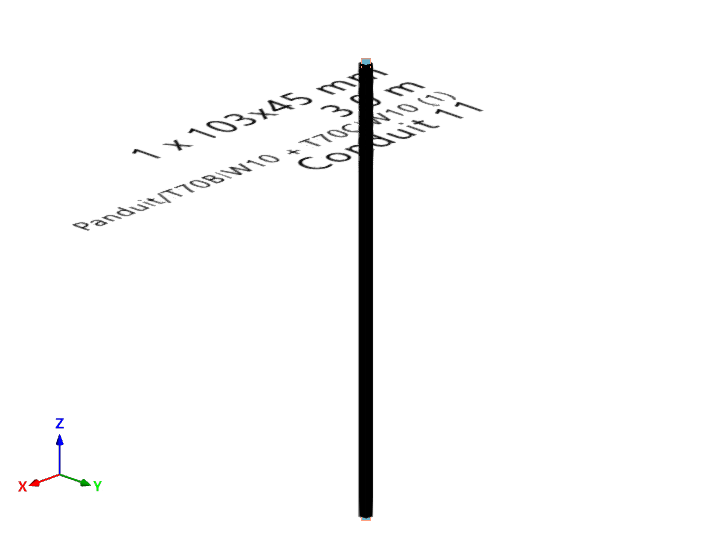

Canalização

Permite introduzir uma canalização do tipo caminho de cabos, calha ou tubo a partir de um catálogo de fabricante, para além de configurar as suas preferências de visualização.

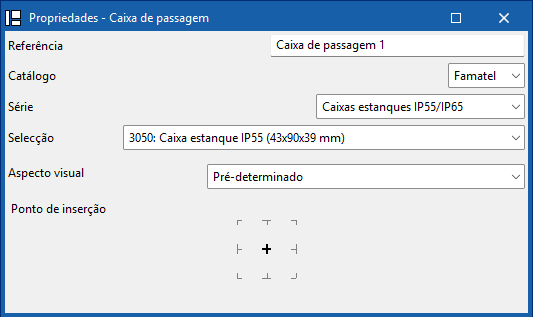

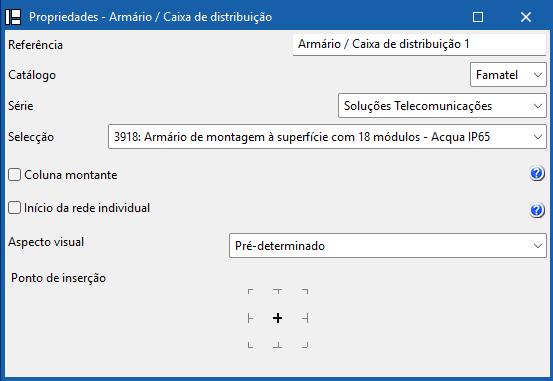

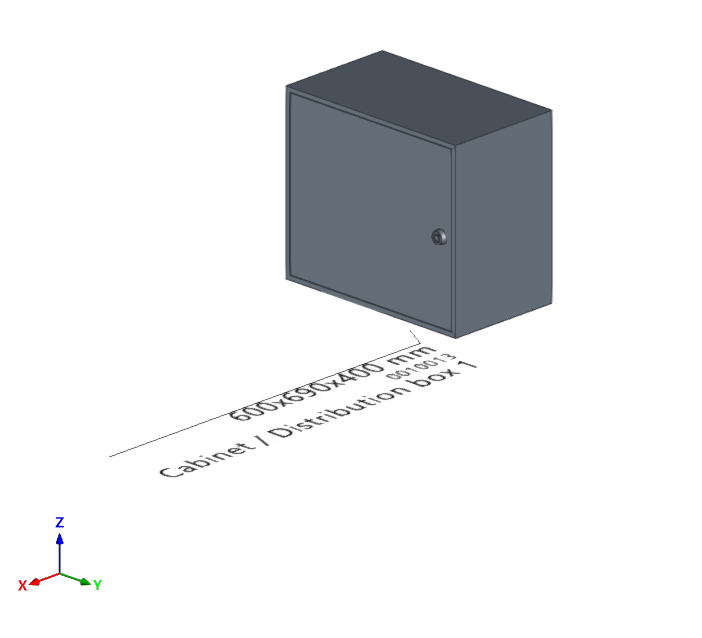

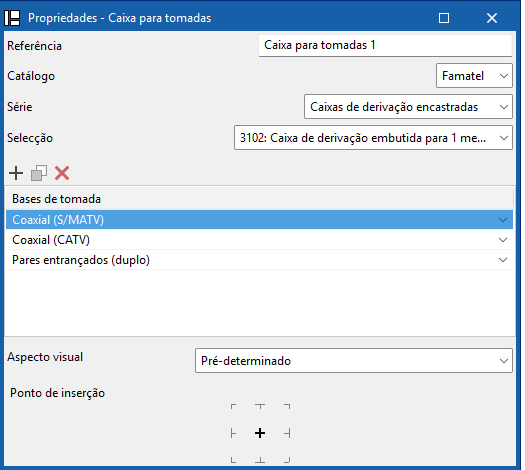

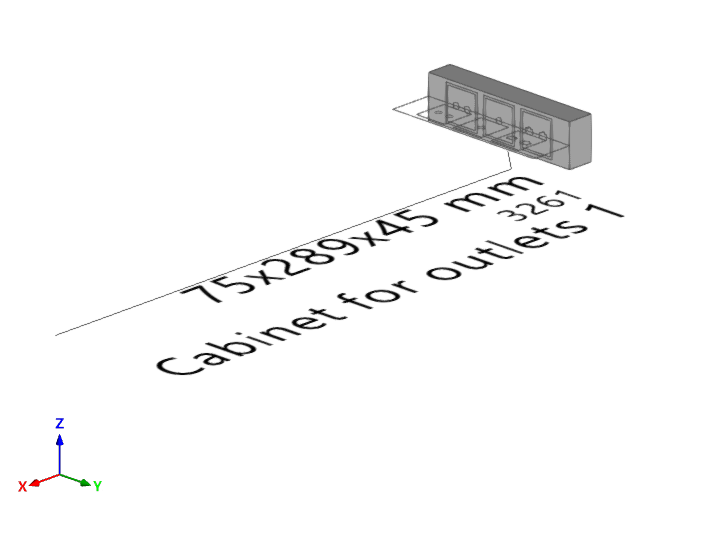

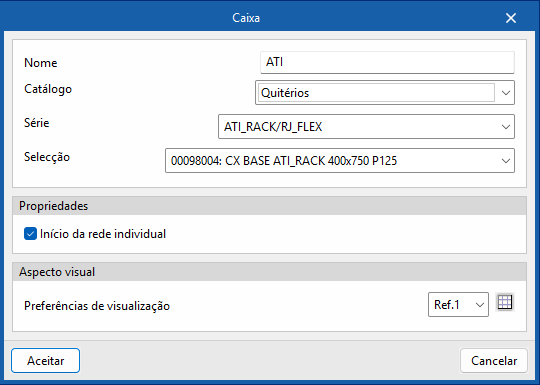

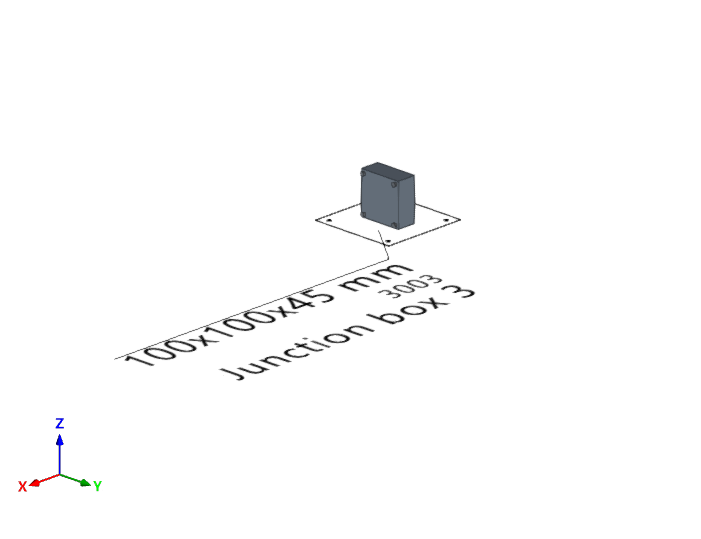

Caixa

Permite introduzir uma caixa a partir de um catálogo de catálogo de fabricante, diferenciar a parte comum do edifício da parte privada e definir as suas preferências de visualização.

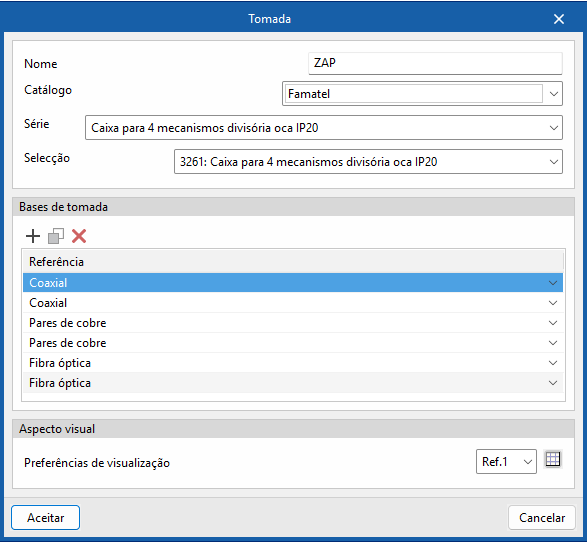

Tomada

Permite introduzir uma tomada no modelo BIM a partir de um catálogo de fabricante. Deve ser indicadas as bases de tomada e se são do tipo coaxial, coaxial (S/MATV), coaxial (CATV), pares de cobre, fibra ótica ou reserva. Assim como configurar as suas preferências de visualização.

Informação complementar:
O programa incorpora uma verificação automática de referências ID repetidas, através de um alerta de erro, o que permite detetar a duplicidade de elementos no modelo. Também identifica elementos desconectados da instalação, como caixas de visita, canalizações, caixas ou tomadas, o que facilita a deteção de incoerências na conceção do projeto.

Abrir en una nueva ventana

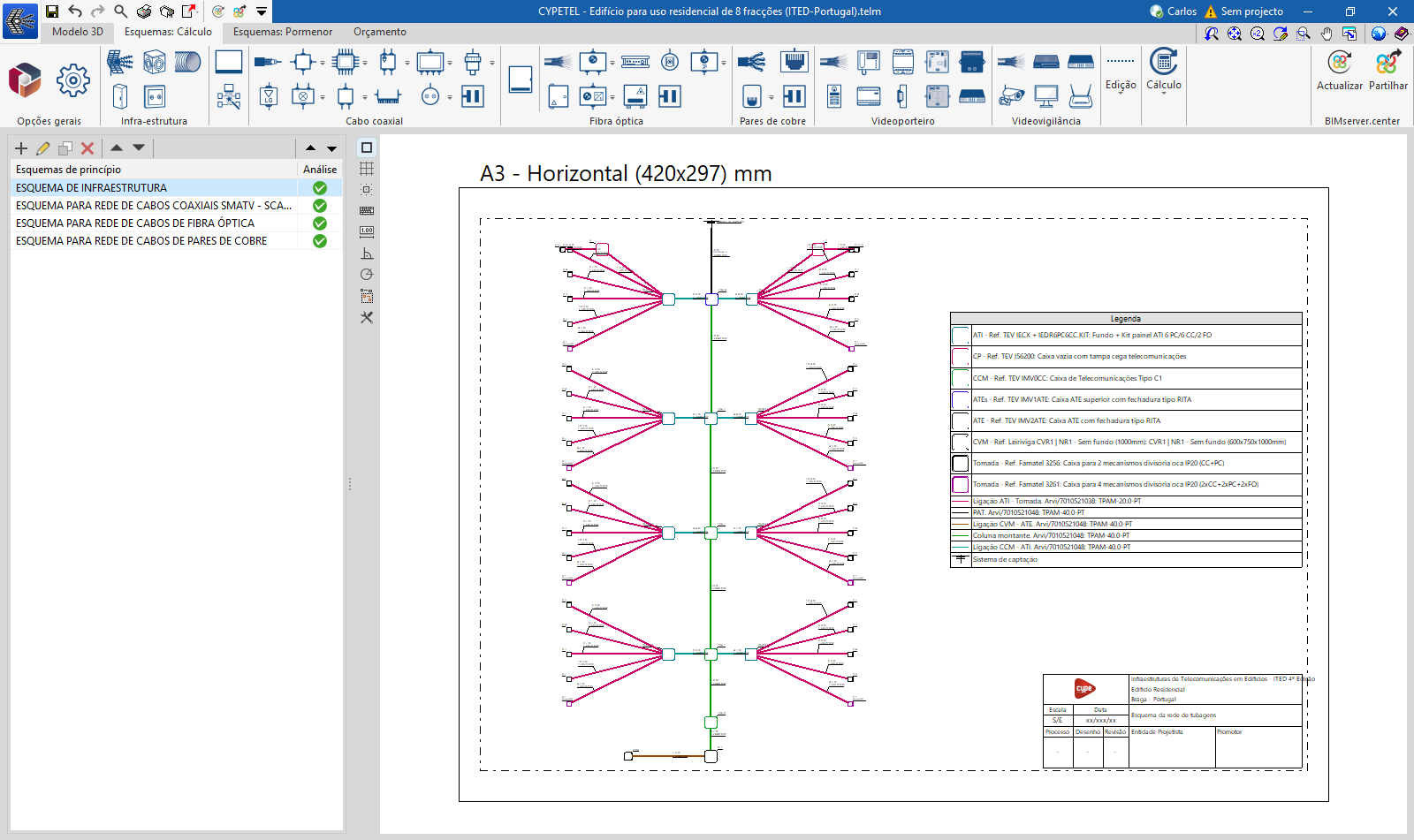

Gestão e geração de esquemas de princípio

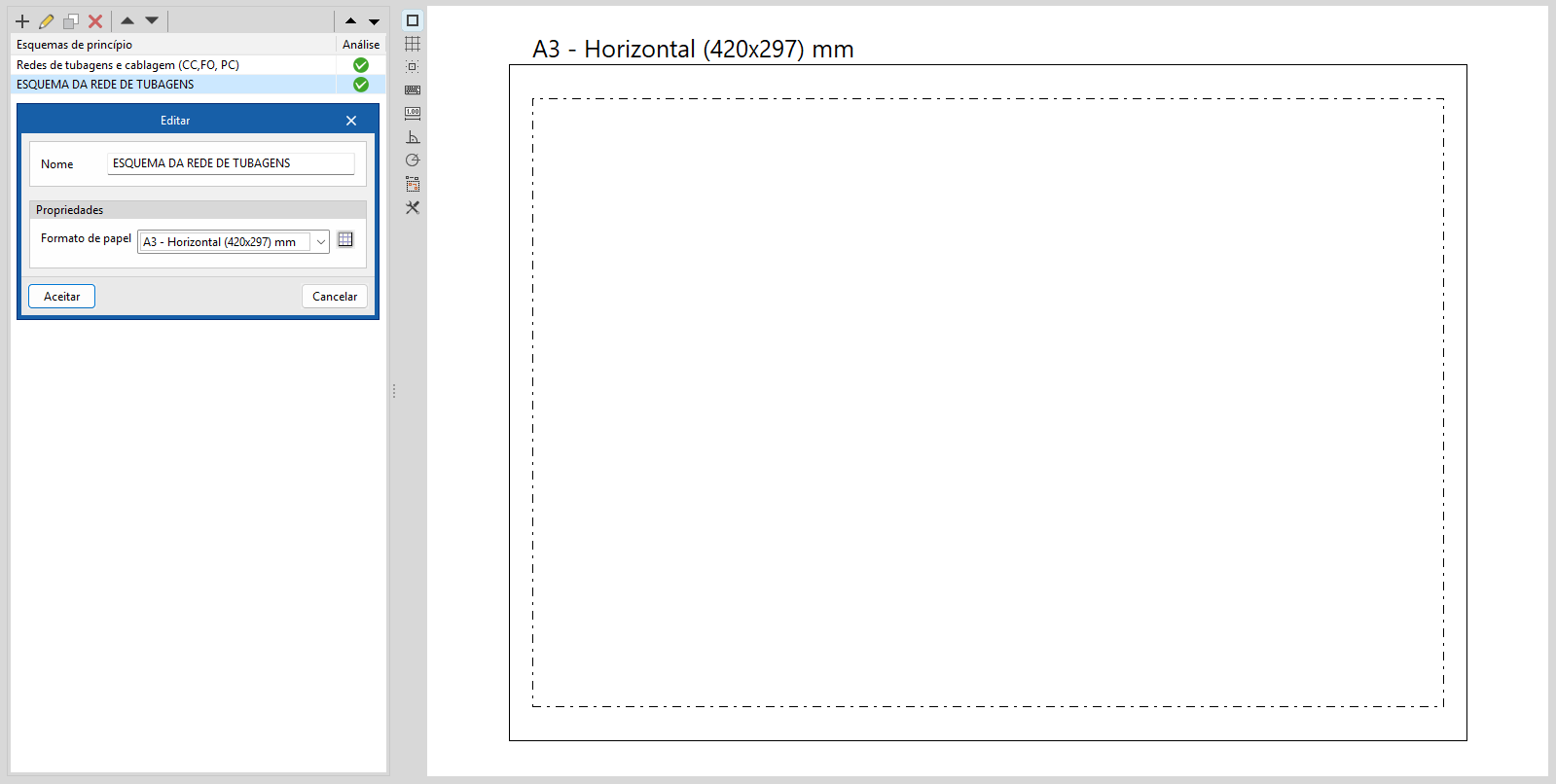

Os esquemas de telecomunicações são constituídos por folhas de diferentes formatos. As ferramentas de criação e gestão de esquemas encontram-se no lado esquerdo da interface, nos separadores "Esquemas: Cálculo" e "Esquemas: Pormenorização".

Ao criar ou editar um esquema deve ser inserido um nome identificador e selecionar o formato de papel. Os formatos de papel disponíveis podem ser configurados a partir da opção "Formatos de página", indicando uma referência, as suas dimensões e margens, bem como as cores do papel e das linhas de margem e de referência.

Abrir en una nueva ventana

Introdução de elementos da infraestrutura no esquema

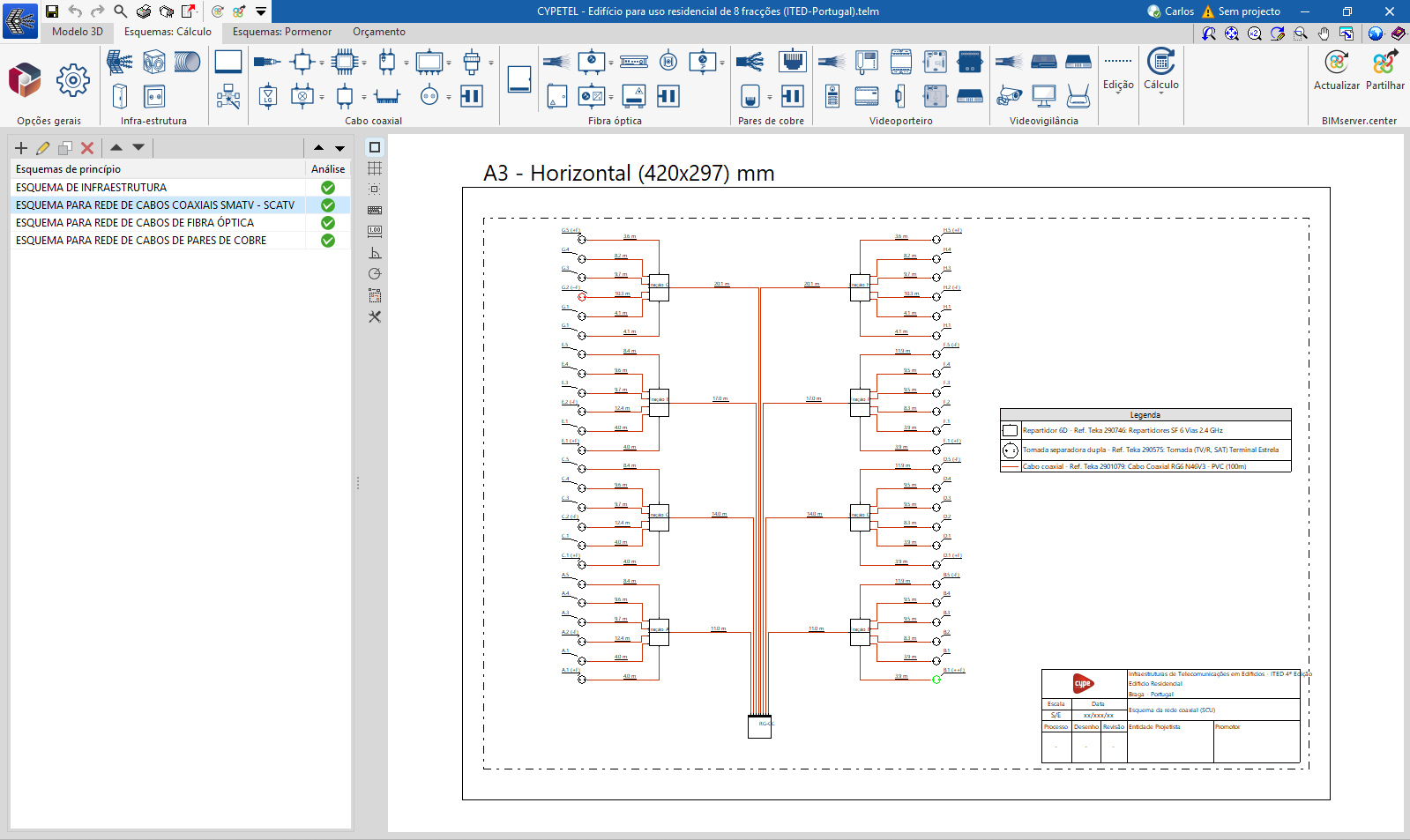

O separadora "Esquemas: Cálculo", permite gerar manualmente os esquemas da infraestrutura de telecomunicações a partir da informação do modelo desenvolvido no separador "Modelo 3D", utilizando as ferramentas de desenho disponíveis:

Para compor os esquemas a partir do zero, começa-se em primeiro lugar por criar as folhas dos formatos necessários utilizando as opções disponíveis na lateral esquerda. De seguida, introduzem-se os elementos do esquema na área de trabalho do lado direito, utilizando as opções da barra de ferramentas superior.

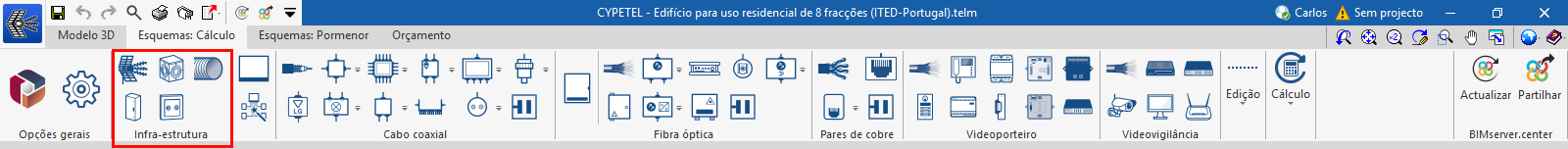

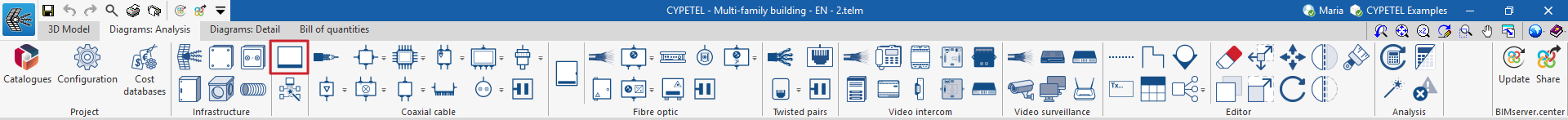

Dentro do separador "Esquemas: Cálculo", no grupo "Infraestrutura" da barra de ferramentais principal, encontram-se as opções que permitem introduzir os elementos da infraestrutura de telecomunicações:

Sistema de captação*
Câmara de visita*
Canalização

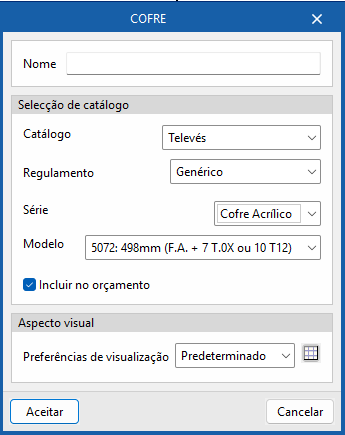

Caixa*
Tomada*

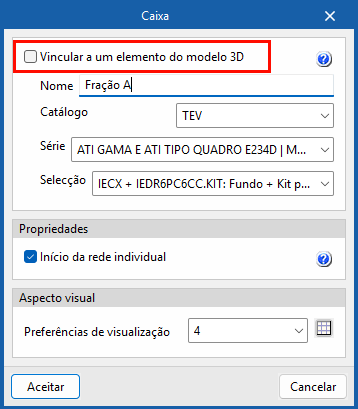

*Os dados destes elementos da infraestrutura podem ser vinculados ao modelo 3D através da opção "Vincular a um elemento do modelo 3D". No caso de canalizações, a ligação aos elementos do modelo 3D é realizada de forma automática, uma vez que são analisadas as ligações entre os elementos do esquema.

Abrir en una nueva ventana

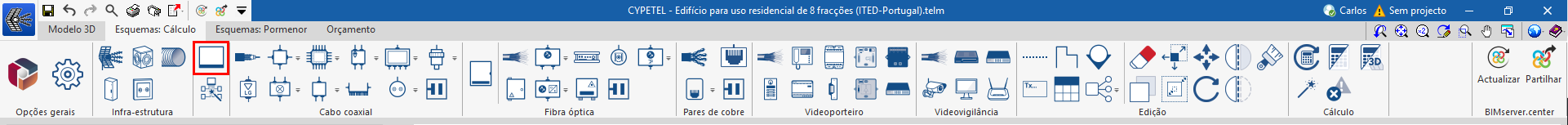

Início da rede

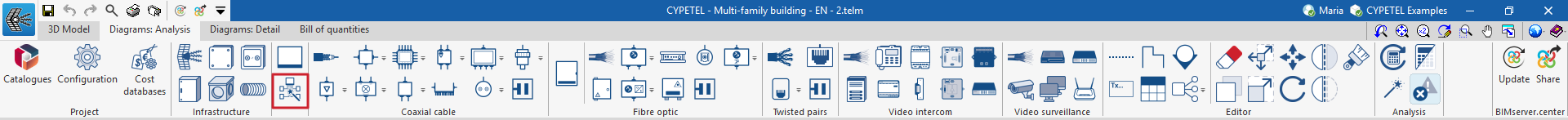

A seguir ao grupo "Infraestrutura" da barra de ferramentas principal do separador "Esquemas: Cálculo" encontra-se a opção "Início da rede". Esta ferramenta funciona como cabeça de rede para qualquer uma das tecnologias de telecomunicações: cabo coaxial, fibra ótica ou pares de cobre.

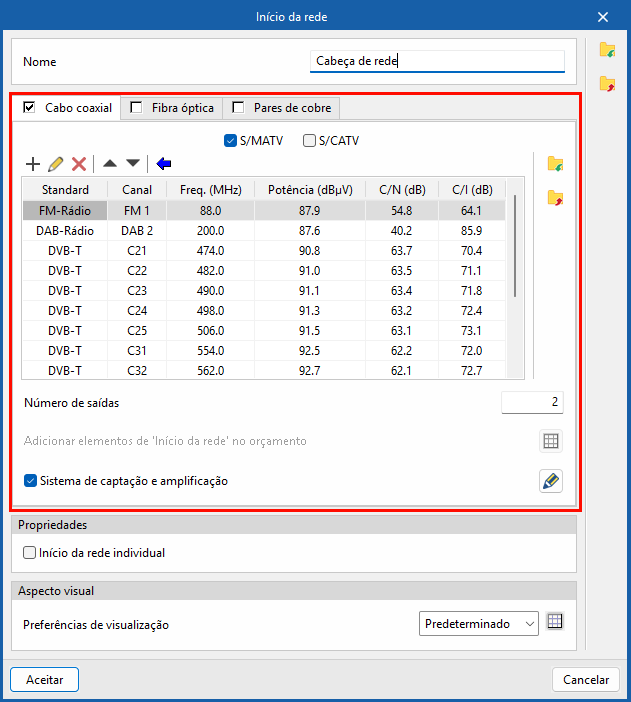

Na janela de diálogo "Início da rede" é necessário indicar os seguintes parâmetros:

Nome
Permite indicar um nome ao esquema.
Separador "Cabo coaxial"
Permite definir a cabeça de rede de uma rede de cabos coaxiais.
- S/MATV / S/CATV
  Permite selecionar se a rede será do tipo "S/MATV" (sistema de captação de sinais terrestre e satélite), "S/CATV" (sistema de banda larga com cabo coaxial), ou ambas.
- Adicionar
  Permite adicionar novos canais à lista, definindo a norma técnica, o canal (banda de frequência e frequência específica), a potência, a relação portadora/ruído e relação portadora/interferência. Uma vez introduzidos os canais na lista, é possível editar, apagar ou mover o elemento selecionado na lista.
- Carregamento automático de planos de canais
  Permite adicionar de forma automática novos canais à lista, escolhendo entre as opções predefinidas de acordo com a norma de transmissão.
- Número de saídas
  Permite definir o número de saídas que o início da rede vai ter no esquema.
- Adicionar elementos de 'Início da rede' no orçamento
  Esta opção só é ativada no caso de assinalar a opção "S/CATV", e permite adicionar elementos a considerar posteriormente no orçamento da obra e no quadro de materiais.

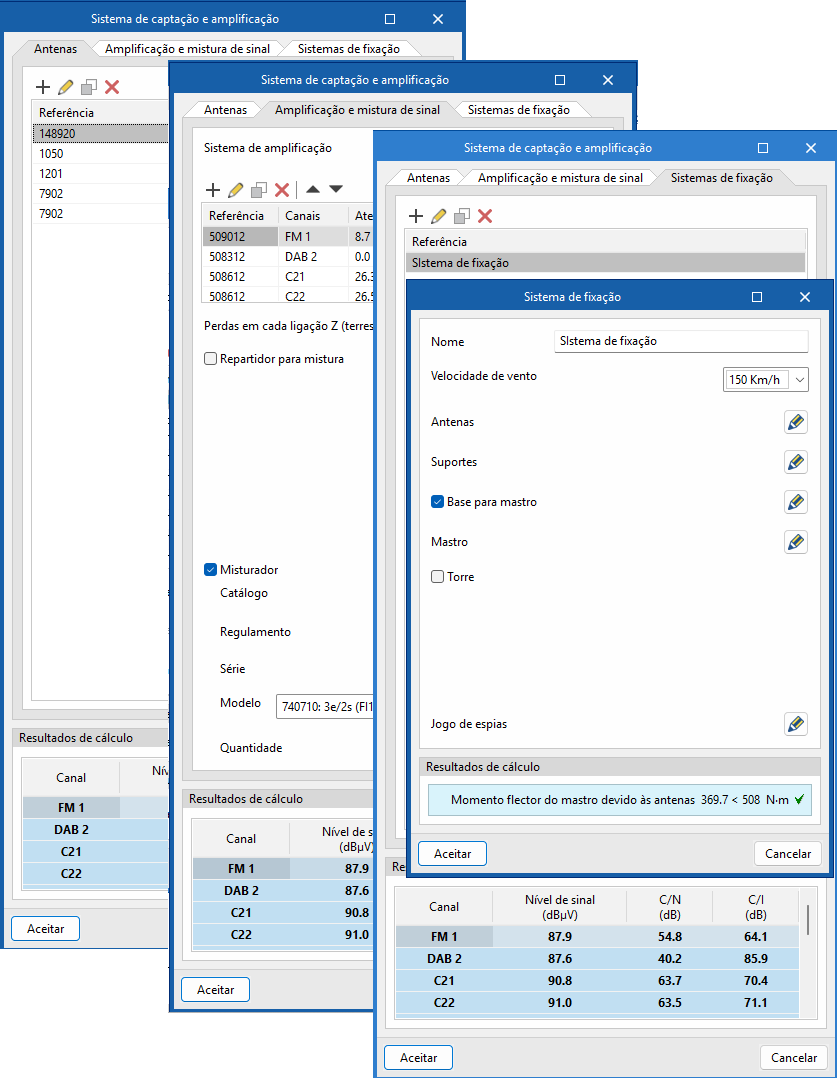

- Sistema de captação e amplificação
  Permite definir um sistema de captação e amplificação e, em função do sistema selecionado, atualizar a lista de canais com os valores calculados. A partir da caixa de diálogo que se abre com o mesmo nome, é possível aceder os seguintes separadores:
  - Antenas
    A partir deste separador é possível adicionar antenas, definindo o seu tipo, repetidor (opcional) para o qual estão apontadas, os canais que recebem e o cabo que as liga com o sistema de amplificação.
  - Amplificação e mistura de sinal
    A partir deste separador, são escolhidos os diferentes sistemas de amplificação "Amplificador modular", "Amplificador de banda larga" ou "Central amplificadora"; definem-se canais e os restantes parâmetros, como o valor de ganho ou as perdas em cada conexão Z; e configuram-se as conexões para misturar sinais terrestres e de satélite.
  - Sistemas de fixação
    A partir deste separador, configuram-se os sistemas de fixação das antenas, definindo a velocidade do vento e as localizações das antenas para obter o momento resultante. Também se indica se é utilizada uma base para mastro, torre, jogo de espias ou outros.

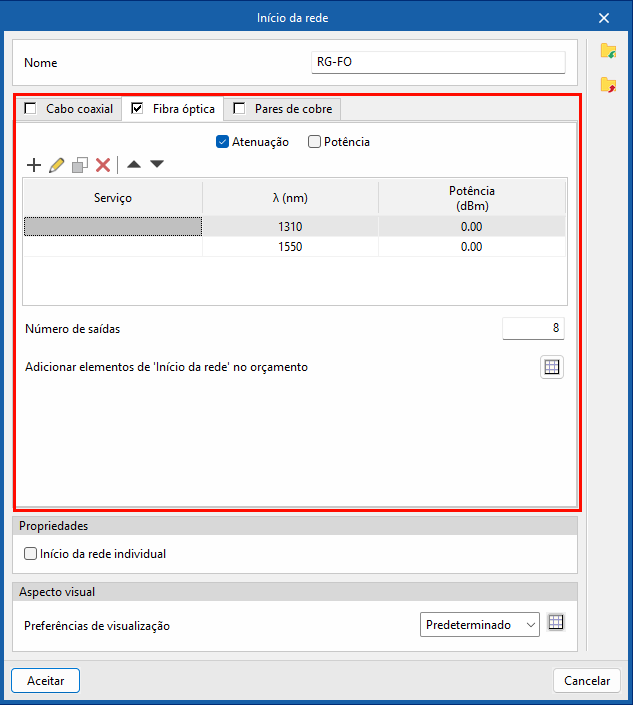

Separador "Fibra ótica"
Permite definir a cabeça de rede de cabos de fibra ótica ou uma rede híbrida de cabos de fibra-coaxial (HFC).
- Atenuação / Potência
  Permite selecionar entre uma rede de tipo "Atenuação" (redes de banda larga) ou de tipo "Potência" (redes HFC).
- Adicionar
  Permite adicionar novos serviços à lista, definindo os comprimentos de onda e os níveis de potência. Depois dos serviços terem sido adicionados à lista, é possível editar, copiar, apagar ou mover o elemento selecionado na lista.
- Número de saídas
  Permite definir o número de saídas que o início da rede vai ter no esquema.
- Adicionar elementos de 'Início da rede' no orçamento
  Esta opção só é ativada no caso de assinalar a opção "Atenuação", e permite adicionar elementos a considerar posteriormente no orçamento da obra e no quadro de materiais.
- Plano de frequências
  Esta opção só é ativada no caso de se assinalar a opção "Potência" e permite estabelecer um plano de frequências para o cálculo.

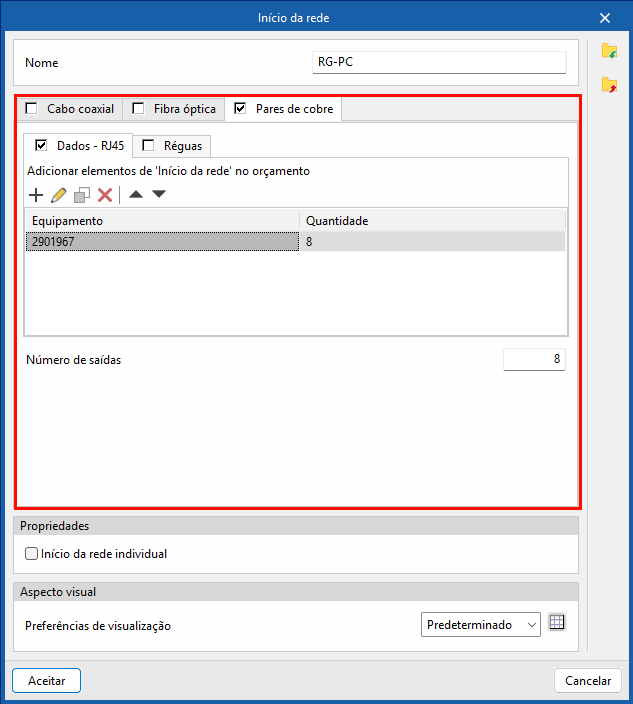

Separador "Pares de cobre"
Permite definir a cabeça de rede de cabos de pares de cobre.
- Dados - RJ45 / Réguas
  Permite incluir elementos na cabeça da rede: "Dados - RJ45", "Réguas" ou ambos.
- Adicionar
  Permite adicionar novos elementos de "Início da rede" ao orçamento, selecionando-os a partir do catálogo e especificando a sua quantidade. Uma vez que o equipamento tenha sido adicionado à lista, é possível editar, copiar, apagar ou mover o elemento selecionado da lista.
- Número de saídas
  Permite definir o número de saídas que o início da rede vai ter no esquema.
Início da rede individual
Permite diferenciar a parte comum do edifício e a parte privada.
Preferências de visualização
Permite selecionar o estilo de visualização no esquema.

Uma vez definido o início da rede para a tecnologia de telecomunicações selecionada, prime-se em "Aceitar" e posiciona-se no esquema.

Abrir en una nueva ventana

Introdução de elementos das redes de telecomunicações no esquema

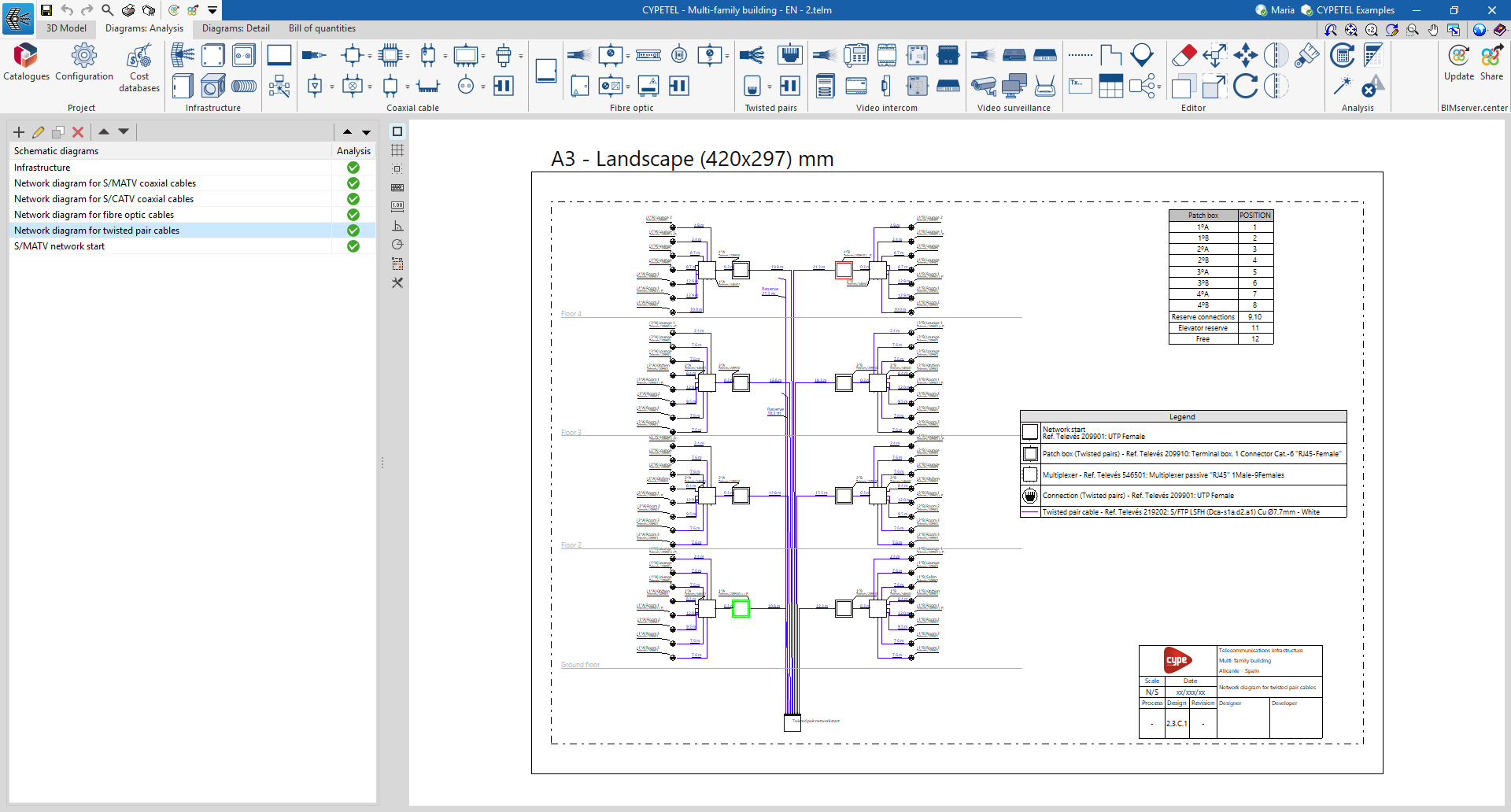

O separador "Esquemas: Cálculo", permite gerar automaticamente os esquemas das redes de telecomunicações a partir da informação fornecida através de um assistente, ou criá-los manualmente utilizando as ferramentas de desenho disponíveis:

Para compor os esquemas a partir do zero, começa-se em primeiro lugar por criar as folhas dos formatos necessárias utilizando as opções disponíveis na lateral esquerda. De seguida, introduzem-se os elementos do esquema na área de trabalho do lado direito, utilizando as opções da barra de ferramentas superior.

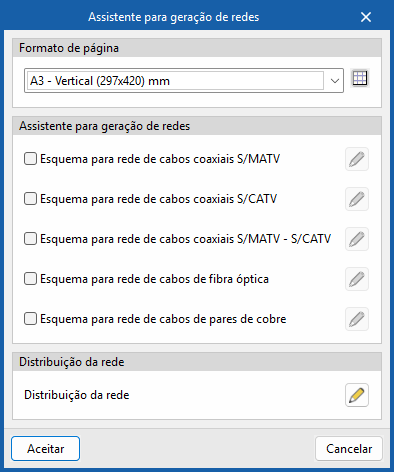

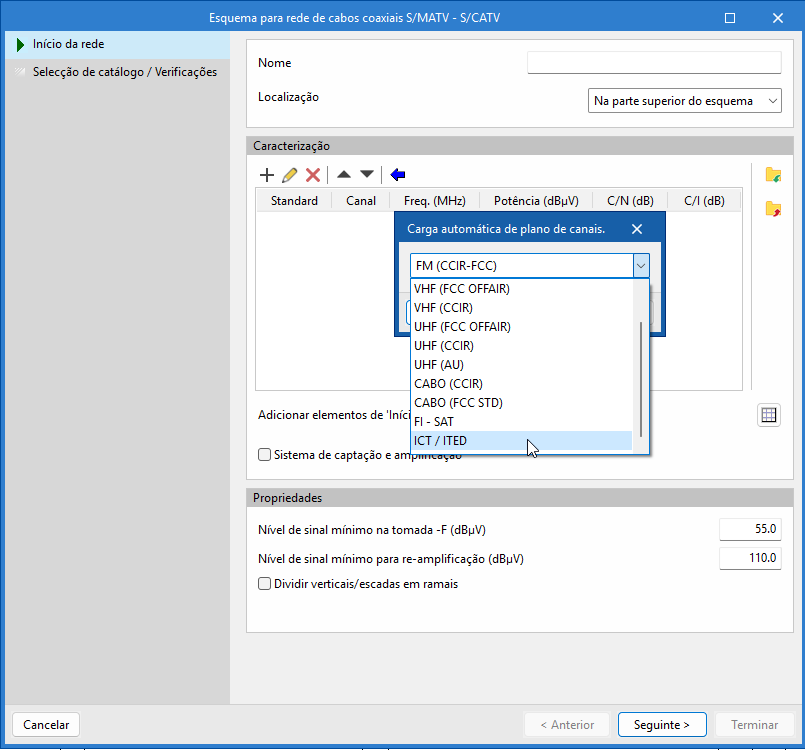

Para gerar automaticamente os esquemas, é utilizada a opção "Assistente para geração de redes" da parte superior. Posteriormente, o utilizador pode modificar os esquemas gerados na área de trabalho utilizando igualmente as opções da barra de ferramentas superior.

Introdução manual de elementos das redes de telecomunicações

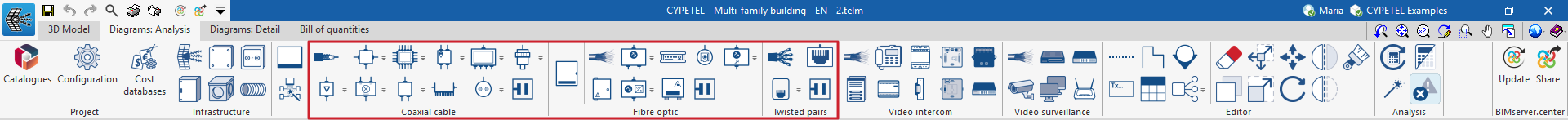

Dentro do separador "Esquemas: Cálculo", nos grupos "Cabo coaxial", "Fibra ótica" e "Pares de cobre" da barra de ferramentas principal, encontram-se as opções que permitem introduzir os elementos da rede de telecomunicações:

Estes grupos permitem criar redes de distribuição para as diferentes tecnologias contempladas no programa (redes de cabos coaxiais, redes de fibra ótica, redes híbridas de fibra-coaxial [HFC] e redes de pares de cobre).

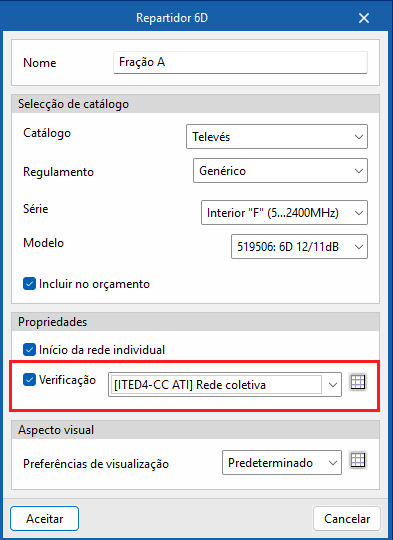

O programa dispõe de um assistente para importar as verificações regulamentares mencionadas na secção "Configuração" ou para definir de forma personalizada os limites regulamentares. As verificações podem ser atribuídas a qualquer equipamento a partir das opções disponíveis marcando a opção "Verificação", que aparece no diálogo do equipamento selecionado.

Boas práticas:
Através de alertas, o programa avisa de incumprimentos regulamentares ou de instalações incorretamente desenvolvidas de forma a ajudar na sua correta configuração.

Cabo coaxial

A partir do grupo "Cabo coaxial", podem ser adicionados os seguintes elementos à instalação:

Cabo coaxial
Derivadores
Multiswitch
PAU
ATI
Acessórios
Amplificadores de linha
Misturadores
Repartidores
Multi ATE ATI
Tomadas
RG-CC / RC-CC*

*Elemento próprio da regulamentação ITED/ITUR (Portugal).

Fibra ótica

A partir do grupo "Fibra óptica", podem ser adicionados os seguintes elementos da instalação:

Cabo de fibra ótica
Repartidores
ONT
Tomada
Acessórios
Repartidor secundário
Conversores Ótico / Coaxial
Organizador ótico
RG-FO / RC-FO*

*Elemento próprio da regulamentação ITED/ITUR (Portugal).

Pares de cobre

A partir do grupo "Pares de cobre", podem ser adicionados os seguintes elementos da instalação:

Cabo de pares de cobre
Tomada
PAU / Multiplexer
RG-PC / RC-PC*

*Elemento próprio da regulamentação ITED/ITUR (Portugal).

Abrir en una nueva ventana

Assistente automático para geração de redes de telecomunicações

O programa dispõe de um assistente para a geração rápida de esquemas que otimiza o processo de conceção, reduzindo significativamente o tempo de modelação manual. Além disso, facilita o cumprimento regulamentar e minimiza os erros, proporcionando uma solução eficiente para a criação de esquemas de redes de telecomunicações.

Abrir en una nueva ventana

Introdução de elementos de videoporteiro e videovigilância no esquema

Dentro do separador "Esquemas: Cálculo", no grupos "Videoporteiro" e "Videovigilância" da barra de ferramentas principal, encontram-se as opções que que permitem introduzir os equipamentos para realizar a conceção dos esquemas de videoporteiro e videovigilância:

Videoporteiro

A partir do grupo "Videoporteiro", podem ser adicionados os seguintes elementos à instalação:

Cabo
Monitor
Adaptador de linha
Relé
Repartidor
Placas exteriores
Alimentador
Abre-portas
Amplificador de linha
Switch

Videovigilancia

A partir do grupo "Videovigilância", podem ser adicionados os seguintes elementos à instalação:

Cabo
Videogravador
Switch
Câmara
Central de monitorização
Router

Abrir en una nueva ventana

Ferramentas de edição

No grupo "Edição" da barra de ferramentas principal dos separadores "Esquemas: Cálculo" e "Esquemas: Pormenor", encontram-se as seguintes ferramentas:

Linha de referência

Permite introduzir uma linha de referência que pode ser utilizada para indicar a disposição dos elementos do esquema nas diferentes plantas do edifício.

Polilinha

Permite introduzir uma polilinha por pontos, do tipo contínua ou descontínua, indicando a sua cor e espessura.

Adicionar um ponto de continuação

Permite introduzir um ponto de continuação, selecionando um previamente definido em "Configuração" ou criar um novo, definindo o seu aspeto visual (cor, ID, tipo, etc.).

Texto

Permite introduzir uma caixa de texto alinhado à esquerda, ao centro ou à direita, com orientação de texto horizontal ou vertical. Especifica-se a cor e o tamanho de texto, assim como as propriedades da moldura e do preenchimento do fundo.

Tipos de tabela

Permite introduzir legendas ou tabelas com informação complementar nos esquemas. Ao criar uma tabela, esta pode ser do tipo "Genérica", caso em que se indica o número de linhas e de colunas, e preenche-se o conteúdo das suas células num editor livre; o do tipo "Legenda", caso em que é possível a sua "Geração automática" em função dos elementos dispostos no esquema. A gestão dos tipos de tabelas também pode ser feita através da opção correspondente dentro de "Configuração".

Grupos de elementos

Permite criar ou inserir grupos de elementos na área de trabalho com a opção "Grupos de elementos" do grupo "Edição" da barra de ferramentas principal, em ambos os separadores, "Esquemas: Cálculo" e "Esquemas: Pormenor". A gestão dos grupos de elementos também pode ser realizada através da opção correspondente dentro de "Configuração".

Outras ferramentas de edição

As opções situadas à direita deste grupo permitem realizar as seguintes operações de edição dos elementos do esquema da instalação:

	Apagar	Eliminar um elemento previamente introduzido.
	Transformações geométricas	Editar o tamanho, a posição ou a etiqueta, ou rodar um elemento existente.
	Mover um grupo	Deslocar um grupo de elementos.
	Simetria (copiar)	Copiar uma seleção de elementos com simetria em relação a um plano vertical definido por dos pontos.
	Igualar	Atribuir as propriedades de um recurso de desenho a outros. Ao selecionar um recurso de desenho, os recursos com as mesmas propriedades são realçados a cor laranja.
	Copiar	Criar uma cópia de um ou mais elementos.
	Aumentar/reduzir o tamanho de um grupo	Modificar o tamanho de um grupo de elementos.
	Rodar um grupo	Rodar um grupo de elementos.
	Simetria (mover)	Move uma seleção de elementos com simetria em relação a um plano vertical definido por dois pontos.

Abrir en una nueva ventana

Cálculo e verificações da instalação de telecomunicações

No grupo "Cálculo" da barra de ferramentas principal do separador "Esquemas: Cálculo", é possível aceder aos seguintes utilitários:

Atualizar resultados

Esta opção permite calcular a instalação e verificar se os parâmetros calculados nos elementos da instalação de telecomunicações se encontram dentro dos intervalos permitidos, em função da configuração definida na secção "Configuração", dentro das "Opções gerais".

O resultado é uma visualização direta com mensagens de erro ou de aviso sobre os elementos que apresentam algum problema na verificação, bem como um relatório detalhado se a ferramenta "Consultar resultados" for utilizada em cada elemento.

Consultar resultados

Esta opção permite visualizar as verificações dos elementos para os quais a opção "Verificação" tenha sido previamente atribuída. Depois de calcular e ativar a ferramenta "Consultar resultados", sobre o esquema e colocando o cursor sobre o elemento, é possível consultar as verificações efetuadas. As verificações que não cumprem são destacadas a vermelho e as que cumprem são destacadas a verde. Além disso, ao clicar no elemento, aparece uma listagem detalhada das verificação realizadas.

Ajuste automático de valores na cabeça de rede

Esta ferramenta permite modificar os níveis de sinal dos canais no "Início da rede". Também ajusta o ganho dos amplificadores na cabeça de rede do sistema de captação e amplificação para cumprir com os requisitos do início da rede.

Mostrar/ocultar incidências

A ativação desta opção permite destacar os elementos da instalação que apresentam avisos ou erros, quer seja na sua introdução, edição ou nas verificações de cálculo, tais como como as incidências resultantes de uma conceção incorreta ou de possíveis incumprimentos regulamentares. Ao posicionar o cursor sobre cada uma das incidências, é apresentada uma mensagem descritiva com detalhes do aviso ou erro.

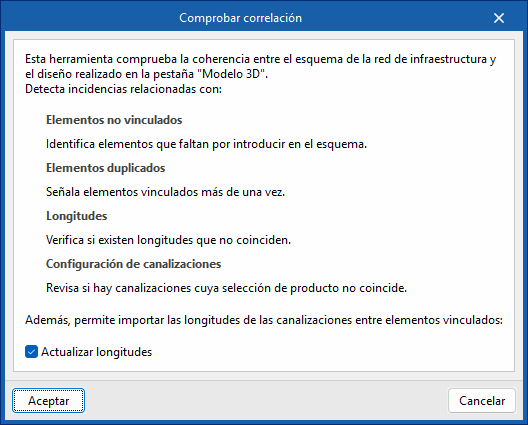

Verificar correlação

A opção "Verificar correlação" permite detetar incidências relacionadas com a coerência entre a conceção realizada no separador "Modelo 3D" e os elementos introduzidos no esquema da rede de infraestruturas. Esta ferramenta facilita a deteção de incidências em:

Objetos não vinculados
Identifica os elementos em falta a serem introduzidos no esquema para completar a conceção da instalação.
Elementos duplicados
Assinala elementos vinculados mais de uma vez.
Comprimentos
Verifica se existem comprimentos que não coincidem.
Configuração da canalização
Verifica se existem canalizações cuja seleção de produto não coincide.

Esta função ajuda a completar o esquema da instalação, a detetar as duplicações e atualizar os comprimentos das canalizações para assegurar a correlação com o modelo 3D.

Abrir en una nueva ventana

Introdução de elementos para composições gráficas de pormenores da instalação

O separador "Esquemas: Pormenor", permite gerar manualmente composições gráficas de pormenor da instalação de telecomunicações, utilizando as ferramentas de desenho disponíveis:

Para compor os esquemas a partir do zero, começa-se por criar as folhas de formato necessárias utilizando as opções da lateral esquerda. Depois, introduzem-se os elementos do esquema na área de trabalho do lado direito com as opções da barra de ferramentas superior.

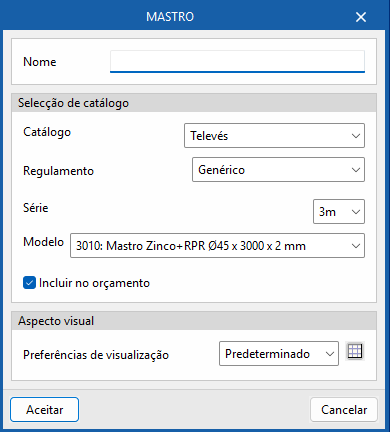

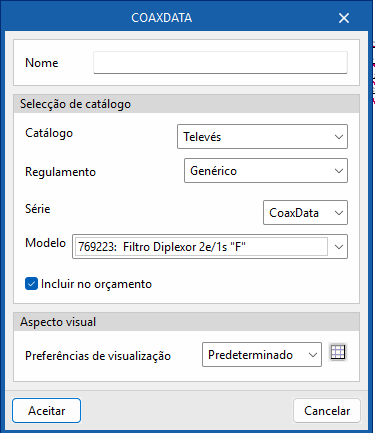

Na barra de ferramentas principal do separador "Esquemas: Pormenor", encontram-se um série de elementos para a criação de composições gráficas de pormenores da instalação de telecomunicações, que permitem fazer a conceção de bastidores ou cabeças de redes. Estes elementos estão divididos nos seguintes grupos:
