Escadas
Informação geral
O novo módulo Escadas calcula e dimensiona as armaduras de lajes de escadas como elementos isolados da estrutura. Consoante a geometria, tipo e disposição dos apoios e as cargas aplicadas, o programa determina as reações sobre a estrutura principal, que se traduzem em cargas lineares e superficiais (de forma a incrementar) nas ações de carga permanente e sobrecarga.
O programa resolve núcleos de escadas cujos tramos entre pisos sejam formados por lanços (paralelos ou ortogonais entre si) dos seguintes tipos:
Um lanço reto
Dois lanços retos com patamar de meia volta
Três lanços retos com patamares de quarto de volta
Dois lanços retos com patamar de quarto de volta
Dois lanços retos consecutivos com patamar intermédio
“n” lanços retos com patamares de meia volta
“n” lanços retos com patamares de quarto de volta
No CYPECAD entende-se por núcleo de escadas o conjunto de tramos de escadas entre pisos que definem a circulação vertical de uma determinada zona de um edifício. Entende-se por lanço a parte inclinada de uma escada formada por uma sucessão contínua de degraus que vencem o desnível entre dois planos horizontais.
Chama-se patamar ao plano horizontal intermédio entre dois lanços consecutivos.
Introdução de dados

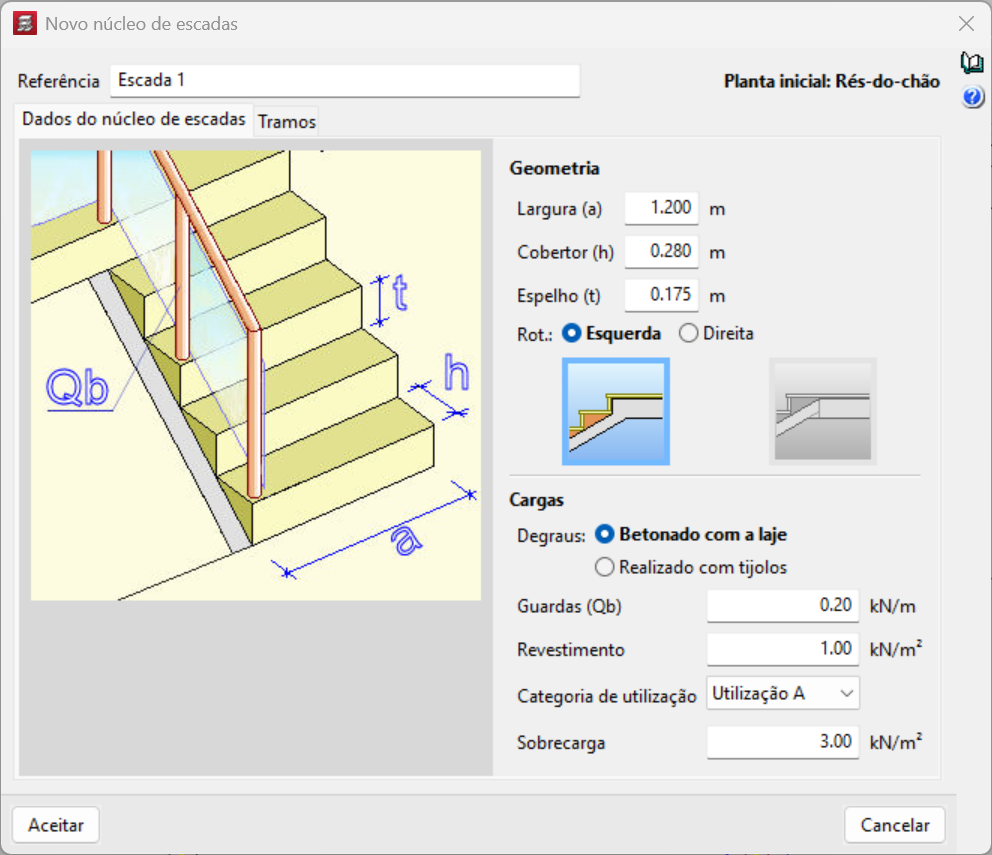

Um núcleo de escadas define-se indicando as características comuns para todos os tramos de um mesmo núcleo (largura, cobertor e espelho do degrau, rotação, formação do último degrau, cargas de degraus, cargas de guardas, revestimento e sobrecarga) e para cada tramo em particular.
A seleção dos degraus (betonados com a laje ou realizados em tijolo) são as formas mais habituais de realizar os degraus de uma escada e influenciam o cálculo das cargas permanentes aplicadas à escada e a medição do betão utilizado na sua construção.

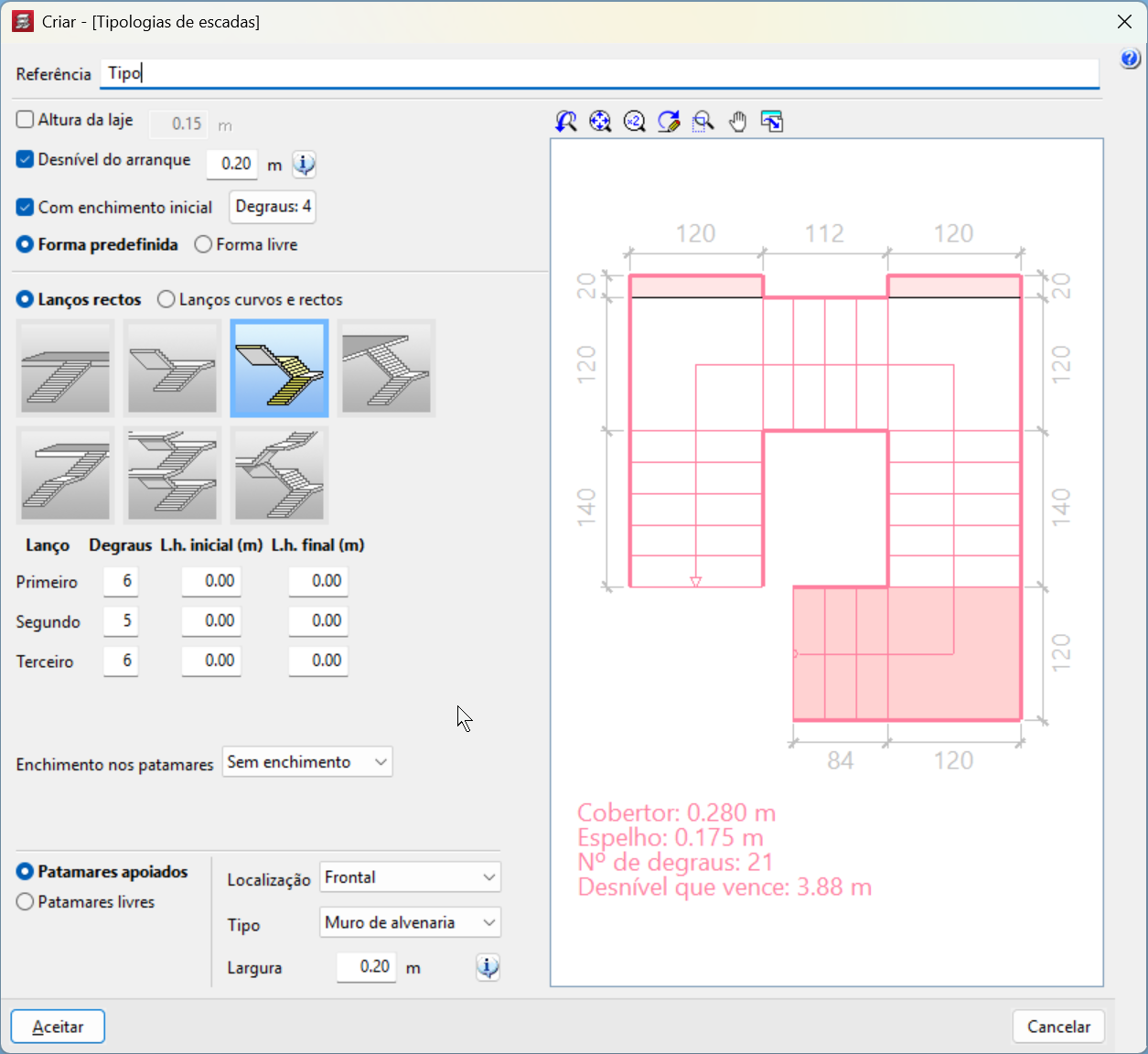

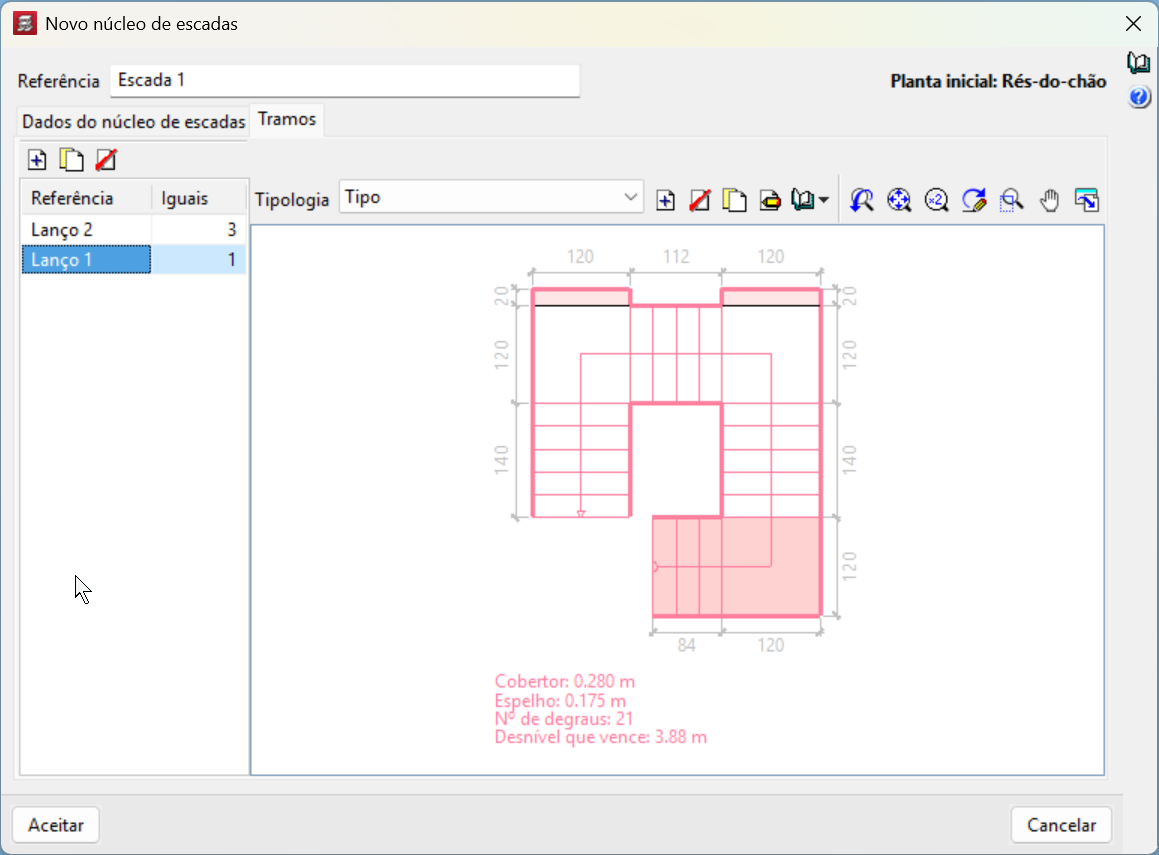

Os tramos de escadas são as fracções do núcleo de escadas que vão de um piso a outro e podem ser compostos por um ou vários lanços. As características que se definem nos tramos podem ser diferentes para cada um deles (altura da laje, aumento inicial, disposição de lanços e patamares, número de degraus de cada lanço, largura da abertura da escada, aumento em patamares, definição dos apoios dos patamares, etc.).
Posicionamento na estrutura
O utilizador só deve indicar o arranque do primeiro tramo e um ponto de passagem do eixo do seu primeiro lanço para posicionar o núcleo de escadas na estrutura. O CYPECAD introduzirá o núcleo com todos os tramos nas correspondentes plantas.
Para ajudar a situar estes dois pontos, podem-se utilizar as capturas em DXF ou DWG.
Opções e ferramentas que facilitam a introdução de dados
O módulo Escadas de CYPECAD, dispõe de diversas ferramentas de edição (editar, apagar, mover, rodar) e ferramentas que facilitam a introdução dos núcleos de escadas na estrutura.

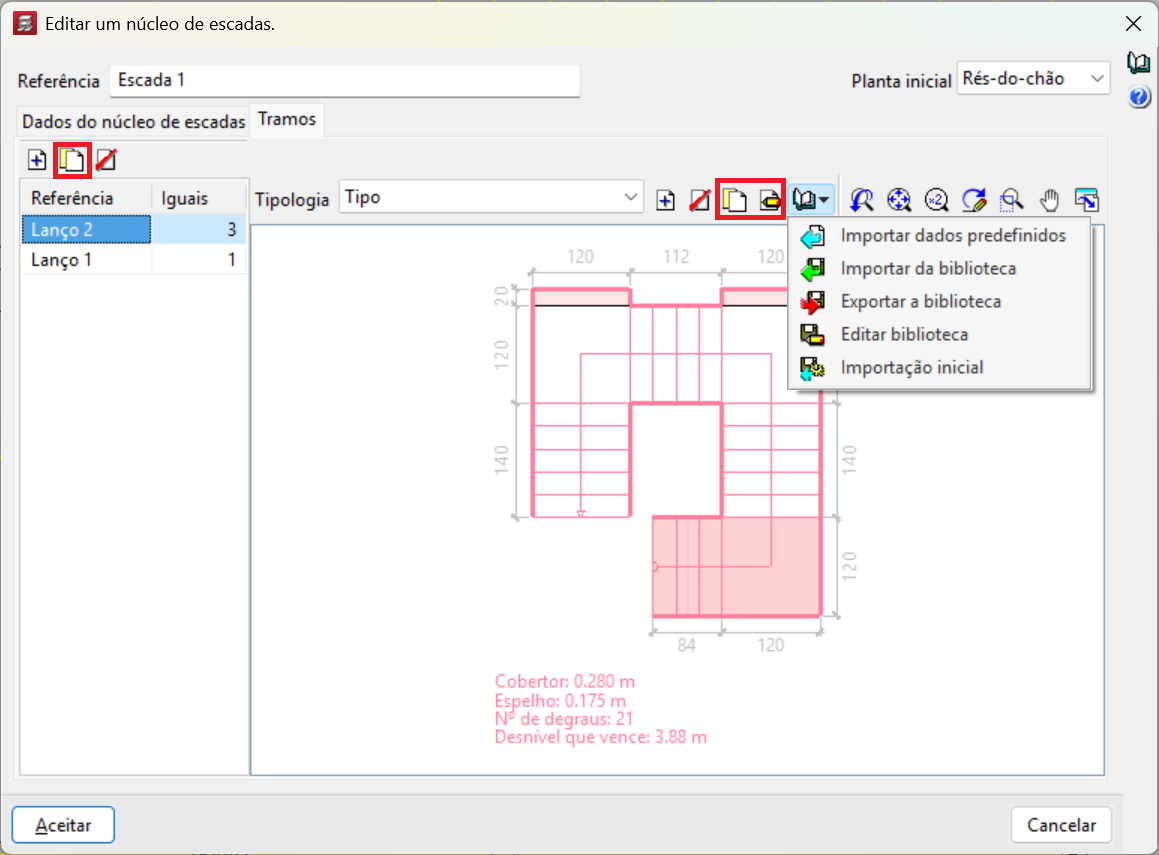

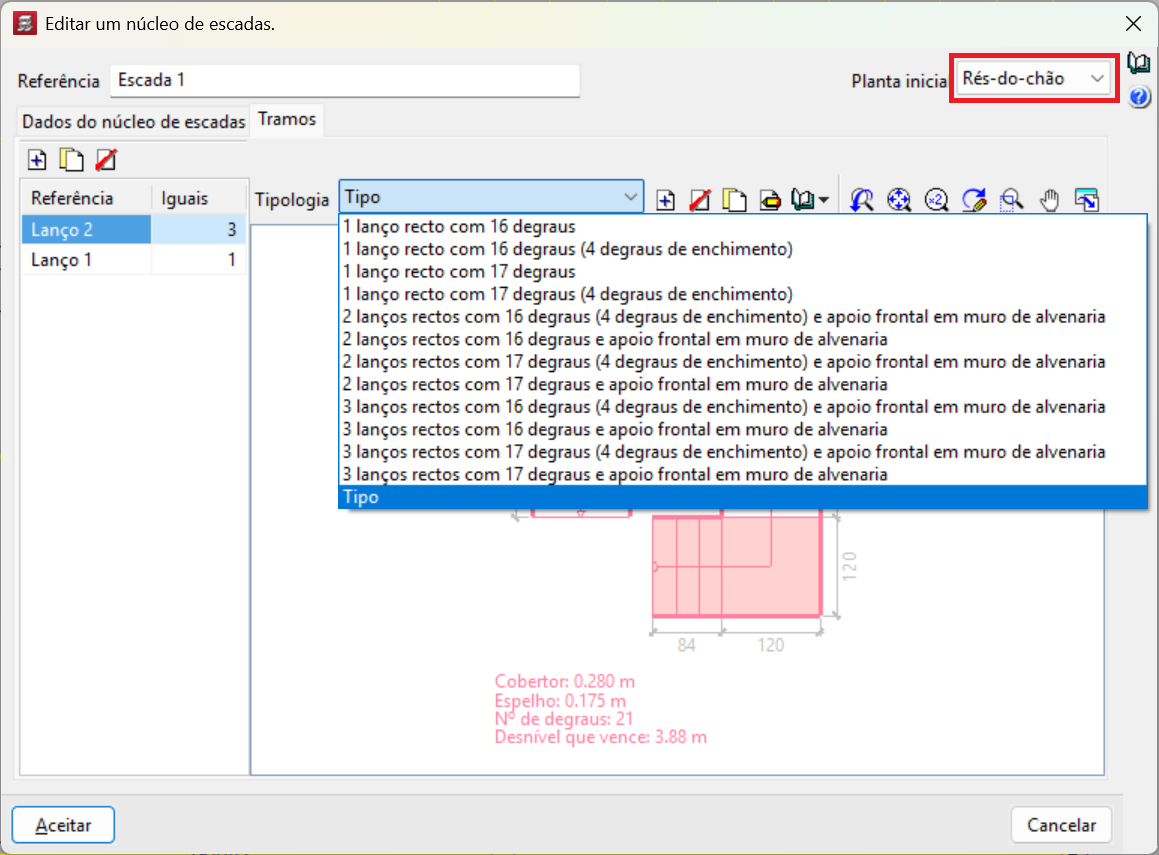

É possível copiar os dados de outros núcleos de escadas da mesma obra para modificá-los e introduzir novos núcleos. O programa dispõe de tipologias de tramos de escadas predefinidos que podem ser utilizados no núcleo que se deseja definir. Também se podem copiar tramos dentro de um mesmo núcleo de escadas, existe uma biblioteca de tipologias de tramos de escadas que pode ser ampliada com dados do utilizador para serem utilizadas em outras obras.
Cálculo, resultados, listagens e desenhos
O programa calcula as escadas de forma isolada e pelo método dos elementos finitos, considerando as duas ações habituais para o cálculo de escadas: cargas permanentes e sobrecarga.

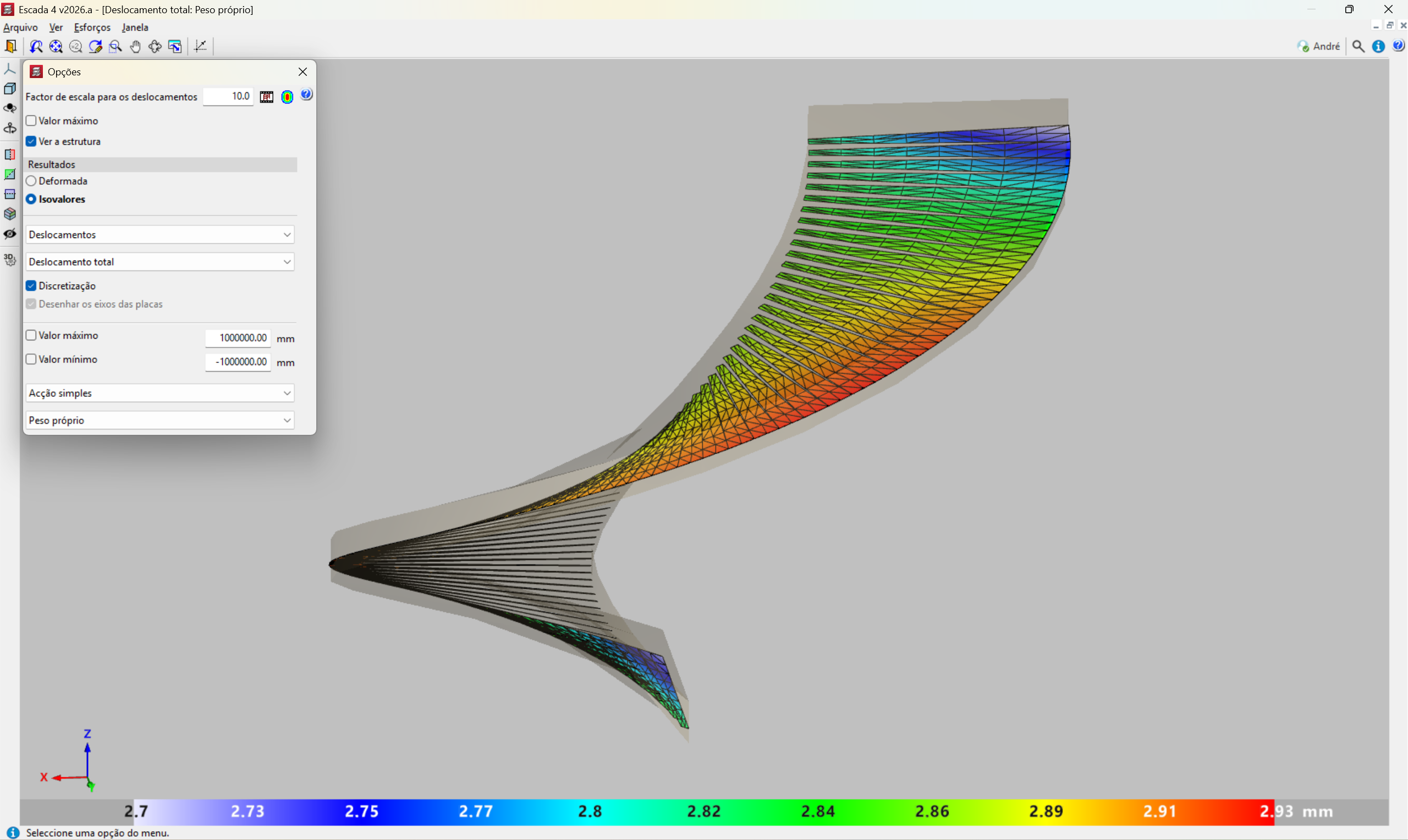

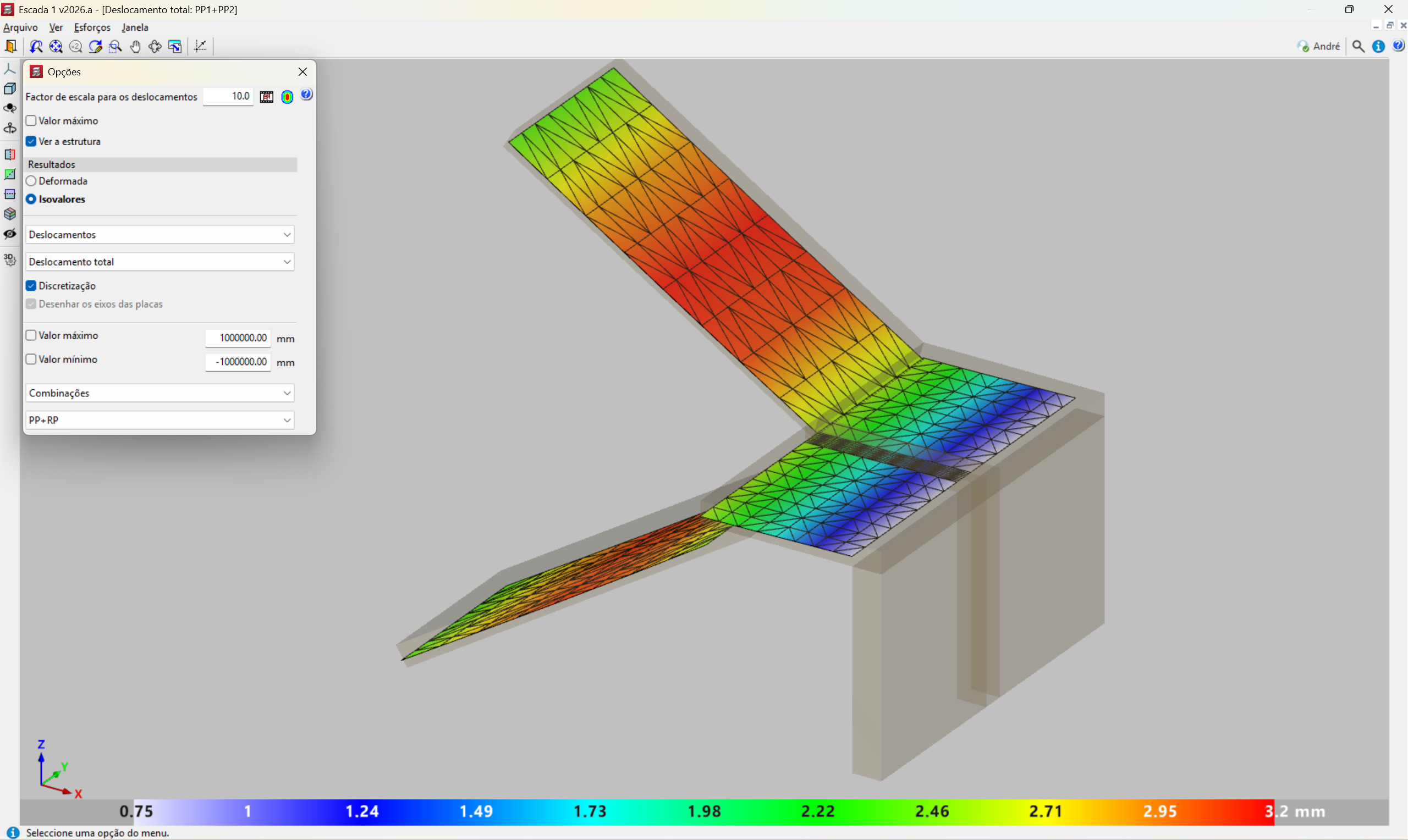

O CYPECAD mostra a armadura de cada um dos tramos que compõem o núcleo de escadas. Também é possível consultar, numa vista tridimensional, os deslocamentos, esforços e a deformada de cada tramo.
Quando se calcula a obra calculam-se também todos os núcleos de escadas, para assim aplicar à estrutura principal as suas reações. Por isso, o que o programa calcula primeiro são as escadas.
O utilizador também pode calcular cada núcleo de escadas individualmente. Para isso basta solicitar ao programa que mostre as armaduras, esforços e deslocamentos. Se a obra não está calculada ou se foram efetuadas alterações depois de calculada a obra, o programa calculará o núcleo selecionado.
Se o utilizador efetua alterações num núcleo de escadas depois de calculada a obra e estas alterações afetam o valor das reações, é necessário realizar um novo cálculo da obra para ter em conta as novas reações. O programa avisa desta situação.
As listagens de escadas indicam os dados gerais de todos os núcleos da obra (materiais e norma utilizada) e os dados comuns (geometrias, ações, etc.) e particulares (reações sobre a estrutura principal, armaduras, quantidades e esforços resultantes em cada secção dos tramos) dos tramos de cada um dos núcleos.

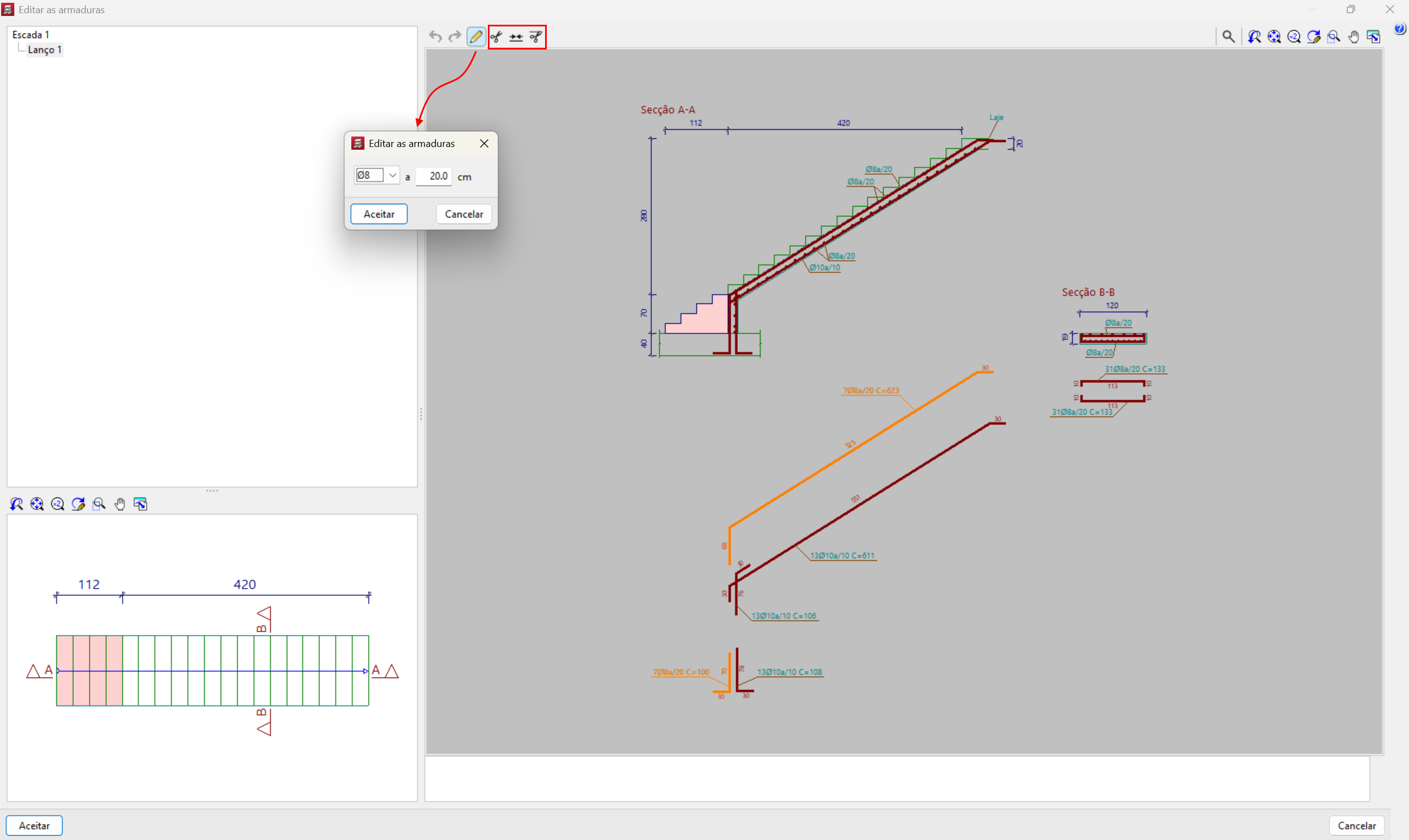

Nos desenhos mostra-se toda a informação necessária para definir a pormenorização das escadas: secções longitudinais e transversais, tabelas de características de cada tramo com os seus dados geométricos, cargas e materiais. Também se incluem os quadros de medição de armaduras (por núcleos, tramos e resumos totais de aço).
Configuração do módulo Escadas (materiais, tabelas de armadura e opções de cálculo)
O betão que se utiliza nas escadas é o selecionado para lajes e define-se no diálogo Dados gerais. O programa dispõe de tabelas de armaduras (longitudinais e transversais) exclusivas para escadas que o utilizador pode configurar a seu gosto.

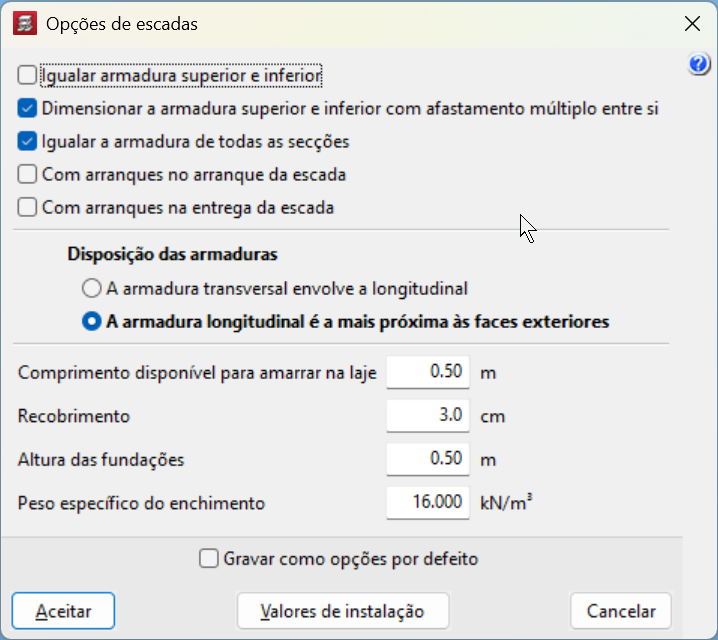

Pode-se configurar uma série de opções de cálculo que permitem obter armaduras de acordo com as preferências de cada utilizador. É possível:
- Igualar armadura superior e inferior.
- Dimensionar a armadura superior e inferior com afastamento múltiplo entre si.
- Igualar a armadura de todas as secções.
- Indicar o comprimento disponível para amarrar na laje, o recobrimento geométrico das armaduras e a altura da fundação.
Escadas curvas
No módulo "Escadas" do CYPECAD foi implementada a possibilidade de introduzir lanços curvos nas escadas. Agora, as "Formas predefinidas" de escadas incluem:
- Formas com lanços só retos
São as formas predefinidas que se incluíam em versões anteriores. - Formas com lanços curvos e retos
- Curva
- Curva com um lanço reto
- Curva com dois lanços retos
- Duas curvas com três lanços reto
Com a "Forma livre", é possível combinar tramos retos e curvos do modo que se desejar, dessa forma pode-se definir uma infinidade de formas de escadas.
O modelo de cálculo de elementos finitos para as escadas, como até agora, é independente do cálculo da restante estrutura. O programa transmite automaticamente as cargas das escadas para o modelo da estrutura completa, nos seus apoios, arranque, entrega e apoios intermédios como carga linear.
