CYPEPLUMBING

A interface do separador "Solar Systems" do programa CYPEPLUMBING apresenta três separadores na parte superior com ambientes de trabalho diferenciados: "Instalação", "Esquemas" e "Orçamento". Estes ambientes são semelhantes aos de outras ferramentas da CYPE e dispõem de um sistema de janelas ancoráveis que podem ser personalizadas para adaptar o espaço de trabalho às necessidades do projeto.

Separador "Instalação"

O separador "Instalação" apresenta um ambiente de trabalho que permite realizar a conceção da instalação de energia solar térmica, tanto numa vista 3D como em qualquer tipo de vista 2D (plantas e alçados). Desta forma, é possível introduzir os elementos da instalação utilizando a vista mais adequada em cada situação.

Este separador apresenta:

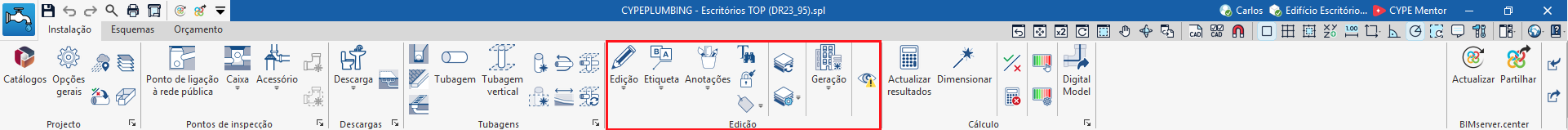

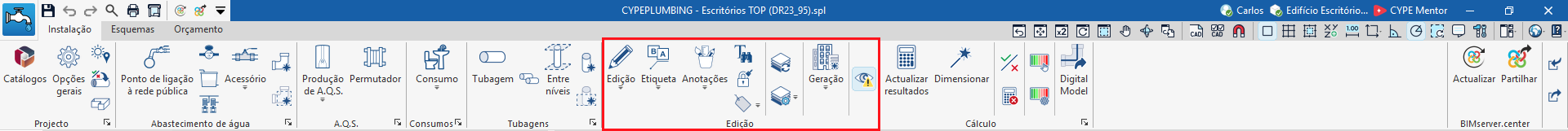

• Uma barra de ferramentas superior na qual se encontram as ferramentas para gerir os catálogos e as opções do projeto; introduzir e editar os elementos da instalação de energia solar térmica (coletores solares térmicos; acumuladores e permutadores de calor; acessórios, bombas e tubagens); e realizar o cálculo, a verificação e o dimensionamento da instalação.
• A área de trabalho, à direita do ecrã, onde se introduzem, editam e visualizam os elementos mencionados.
• No lado esquerdo, vários painéis com ferramentas para definir as vistas e os níveis do projeto, gerir a visibilidade dos elementos lidos e configurar as layers e as opções de captura.

Separador "Esquemas"

O separador "Esquemas" apresenta um ambiente de trabalho que permite gerar os esquemas da instalação de energia solar térmica e compô-los em folhas dos formatos desejados.

Este separador apresenta:

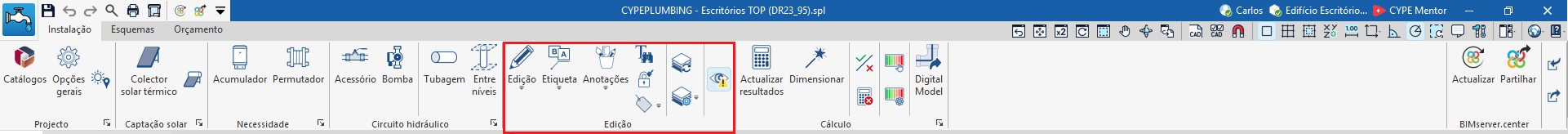

• Um barra de ferramentas superior na qual se encontram as ferramentas para gerar os esquemas da instalação de energia solar térmica; introduzir e editar os elementos que os compõem; e ajustar e configurar as opções gerais e a simbologia.
• A área de trabalho, á direita do ecrã, onde se introduzem, editam e visualizam os esquemas de da instalação.
• No lado esquerdo, um painel de navegação entre os diferentes esquemas criados, que são compostos por folhas de formato e escala editáveis.

Separador "Orçamento"

Por outro lado, o separador "Orçamento" permite gerir a medição e o orçamento das instalações de energia solar térmica, apresentando:

• Uma barra de ferramentas superior na qual se encontram as ferramentas para a criação e edição do orçamento, assim como as de gestão e criação de listagens.
• Uma janela gráfica com a sua própria barra de ferramentas, situada no lado direito, na qual é possível visualizar os diferentes elementos da obra.
• Uma zona específica para a estruturação do orçamento, no lado esquerdo.

Instalação de uma unidade de utilização com sistema dividido

Esquema de instalação de energia solar térmica para um pequeno edifício de escritórios de um único proprietário.

1. Coletor solar térmico (em "Captação solar", "Coletor solar térmico").
2. Depósito acumulador de permutação simples (em "Necessidade", "Acumulador").
3. Tubagens de impulsão e de retorno ("Circuito hidráulico", "Tubagem").

Instalação de várias unidades de utilização com uso com acumuladores individuais

Esquema de instalação de energia solar térmica para um edifício multifamiliar de 8 habitações.

1. Coletores solares térmicos (em "Captação solar", "Coletor solar térmico").
2. Depósito acumulador de permutação simples, para uso individual (em "Necessidade", "Acumulador").
3. Bomba de circulação (em "Circuito hidráulico", "Bomba").
4. Tubagens de impulsão e de retorno (em "Circuito hidráulico", "Tubagem").

Ao iniciar a aplicação e clicar em “Novo”, é possível criar uma “Nova obra”. Após indicar o "Nome do ficheiro" e a sua "Descrição", a obra pode ser integrada num projeto já existente no BIMserver.center.

Isto é feito na janela "Seleção de projeto", que apresenta as seguintes opções:

• No lado esquerdo, pode iniciar sessão com uma conta do BIMserver.center.
• À direita, utiliza-se a opção "Selecionar projeto" para escolher um projeto existente. Também é possível “Criar novo projeto”. Nesse caso, o projeto criado ficará visível no BIMserver.center a partir desse momento.
• Existe a opção de iniciar o projeto sem estar vinculado à plataforma BIMserver.center. Para isso, basta desmarcar a opção "Vincular-se a um projeto do BIMserver.center", localizada na parte superior esquerda.

Uma vez criada a nova obra, acede-se à interface geral do programa. A qualquer momento do trabalho, é possível partilhar ou importar ficheiros do projeto através do grupo "BIMserver.center", localizado na parte superior superior direita da interface geral do separador "Instalação".

Criação e atribuição de tipos de compartimentos

Se o modelo BIM contiver informação dos compartimentos, ao criar uma nova obra, o programa oferece a possibilidade de criar a lista de tipologias de compartimentos necessárias e, posteriormente, realizar uma associação dos compartimentos lidos do modelo BIM às tipologias criadas, selecionando-as nas opções correspondentes.

Desta forma, a volumetria dos compartimentos é gerada automaticamente e disposta no espaço do modelo.

A importação e definição de compartimentos permite ajustar a geração do traçado automático de tubagens.

Se for necessário rever esta configuração posteriormente, devem ser utilizadas as opções correspondentes no grupo "Projeto" ("Opções gerais > Compartimentos" e "Compartimentos", respetivamente).

• Opções de cálculo
• Verificações gerais
• Opções de representação
• Unidades

Se for utilizada a opção "Importar configuração", disponível à direita do painel "Opções gerais", é possível gerar estes dados automaticamente para diferentes países e regulamentação nacional e internacional.

As restantes opções da coluna da direita permitem importar e exportar para ficheiros em disco a configuração completa do painel "Opções gerais", assim como selecionar um ficheiro com valores iniciais para a criação de uma obra nova.

Opções de cálculo

Permite definir os dados e critérios gerais de cálculo da instalação de energia solar térmica:

• Características gerais
  • Introdução simplificada (opcional)
    Se esta opção for ativada, os painéis de introdução e edição dos elementos da instalação apresentam uma aparência simplificada e não exigem a definição de alguns parâmetros.
  • Fluido portador de calor
    Permite definir a massa volúmica, o calor específico e a viscosidade do fluido portador para cada valor de temperatura.
• Necessidade (opcional)
  • Critérios de necessidade
    Permite definir os critérios de necessidade de A.Q.S. disponíveis (por exemplo, por cada unidade de utilização de um edifício residencial, num hotel, num ginásio, etc.), indicando a sua referência, descrição e necessidade diária, por unidade (em unidades de volume). Estes critérios podem ser selecionados posteriormente para introduzir a informação necessária na secção "Consumo" dos equipamentos "Acumulador" ou "Permutador".
  • Temperatura de referência (opcional)
    Permite definir a temperatura de referência as necessidades de A.Q.S.
  • Fator de correção (opcional)
    Permite definir um fator de correção para as necessidades de A.Q.S. em função do número de frações.

Verificações gerais

Permite definir as verificações gerais da instalação de energia solar térmica:

• Verificações gerais
  • Perdas máximas por orientação, inclinação e sombras (opcional)
    Permite definir os valores as seguintes perdas máximas para diferentes casos (caso general, caso de sobreposição de coletores e caso de integração arquitetónica de coletores):
    • Perdas por "Orientação e inclinação"
    • Perdas por "Sombreamento"
    • Perdas "Total"

Opções de representação

Permite configurar a representação gráfica dos elementos da instalação de energia solar térmica:

• Separador "Tipo de linha e cor"
  Permite modificar o tipo de linha e a cor utilizadas na representação gráfica dos diferentes tipos de tubagens.
  • Impulsão (Cor, Tipo de linha)
  • Retorno (Cor, Tipo de linha)
• Separador "Etiqueta"
  Permite ajustar a informação apresentadas nas etiquetas dos diferentes elementos da instalação de energia solar térmica e o tamanho do texto.
  • Composição (Coletor solar térmico, Acessório, Bomba, Acumulador, Permutador, Tubagem)
  • Configuração
    • Tamanho do texto
• Separador "Simbologia"
  Permite criar símbolos personalizados através de um editor de desenhos ou importar os símbolos contidos em ficheiros DXF, DWG ou DWF guardados em disco.

Unidades

Permite configurar as unidades, a etiqueta e o número de decimais de cada uma das grandezas relacionadas com a instalação de energia solar térmica:

• Grandezas básicas (Comprimento, Diâmetro, Rugosidade absoluta, Área, Volume, Volume de líquido, Temperatura)
• Grandezas gerais (Velocidade, Caudal de água, Pressão, Pressão por unidade de comprimento, Densidade, Viscosidade cinemática da água)
• Grandezas térmicas (Condutividade térmica, Transmitância térmica, Calor específico, Energia, Energia por unidade de superfícies, Carga térmica, Fluxo de calor por unidade de comprimento)

Se for utilizada a opção "Importar um dos sistemas de unidades predefinidos", disponível à direita do painel, é possível importar um dos seguintes sistemas de unidades:

• Sistema Internacional
  Permite importar as unidades do Sistema Internacional.
• Sistema I-P
  Permite importar as unidades do sistema I-P (Inch-Pound) ou sistema imperial.

• Catálogo de coletores solares térmicos
• Catálogo de coletores solares térmicos com depósito
• Catálogo de acumuladores
• Catálogo de bombas
• Catálogo de tubagens
• Catálogo de isolamentos térmicos

Se for utilizada a opção "Importar configuração", disponível à direita do painel "Opções gerais", é possível gerar estes dados automaticamente para diferentes países e regulamentação nacional e internacional.

As restantes opções da coluna do lado direito permitem importar e exportar para ficheiros em disco a configuração completa do painel "Opções gerais", assim como selecionar um ficheiro com valores iniciais para a criação de uma obra nova.

Catálogo de coletores solares térmicos

Permite definir o catálogo de coletores solares térmicos disponíveis na obra. A posterior introdução desses elementos no modelo é feita através da opção “Coletor solar térmico” do grupo “Captação solar”.

Ao definir os coletores solares térmicos nesta secção, é necessário indicar os seguintes parâmetros:

• Referência
  Referência do material ou equipamento.
• Características gerais
  • Descrição
• Características técnicas
  Permite introduzi as características técnicas do coletor solar térmico:
  • Superfície útil
    Superfície útil do coletor.
  • Comprimento (x)
    Comprimento do coletor na direção "x" local.
  • Comprimento (y)
    Comprimento do coletor na direção "y" local.
  • η0
    Rendimento ótico do coletor. O assistente à direita permite importar valores usuais para diferentes tipos de coletores, tais como coletores solares de tubos de vácuo (com absorvedor plano ou circular), coletores planos com vidro ou coletores sem vidro.
  • a1
    Coeficiente de perda global de primeira ordem.
  • a2
    Coeficiente de perda global de segunda ordem.
  • IAM
    Modificador do ângulo de incidência.
  • Perda de carga
    Perda de carga associada ao coletor.
  • Caudal mínimo
    Caudal mínimo exigido no coletor.
  • Caudal máximo
    Caudal máximo admitido no coletor.

Catálogo de coletores solares térmicos com depósito

Permite definir o catálogo de coletores solares térmicos com depósito disponíveis na obra, que incluem os sistemas compactos com termossifão. A posterior introdução desses elementos no modelo é feita através da opção “Coletor solar térmico com depósito” do grupo “Captação solar”.

Ao definir os coletores solares térmicos com depósito nesta secção, é necessário indicar os seguintes parâmetros:

• Referência
  Referência do material ou equipamento.
• Características gerais
  • Descrição
• Características técnicas
  Permite introduzir as características técnicas do coletor solar térmico:
  • Superfície útil
    Superfície útil do coletor.
  • Comprimento (x)
    Comprimento do coletor na direção "x" local.
  • Comprimento (y)
    Comprimento do coletor na direção "y" local.
  • η0
    Rendimento ótico do coletor. O assistente à direita permite importar valores usuais para diferentes tipos de coletores, tais como coletores solares de tubos de vácuo (com absorvedor plano ou circular), coletores planos com vidro ou coletores sem vidro.
  • a1
    Coeficiente de perda global de primeira ordem.
  • a2
    Coeficiente de perda global de segunda ordem.
  • IAM
    Modificador do ângulo de incidência.
  • Perda de carga
    Perda de carga associada ao coletor.
  • Caudal mínimo
    Caudal mínimo exigido no coletor.
  • Caudal máximo
    Caudal máximo admitido no coletor.
• Acumulador
  Permite introduzir as características do depósito acumulador:
  • Capacidade
    Capacidade do acumulador, em unidades de volume.
  • Raio
    Raio do depósito acumulador.
  • Altura
    Altura do depósito acumulador.
  • Altura das ligações
    Altura das ligações de conexão do acumulador em relação à sua base.

Catálogo de acumuladores

Permite definir o catálogo de acumuladores disponíveis na obra. A posterior introdução destes elementos no modelo pode ser feita através da opção "Acumulador", dentro do grupo "Necessidade".

Ao definir os acumuladores nesta secção, é necessário indicar os seguintes parâmetros:

• Referência
  Referência do material ou equipamento.
• Características gerais
  • Descrição
• Características técnicas (Referência / Capacidade / Raio / Altura / Altura das ligações)
  Permite introduzir as características técnicas dos acumuladores da série adicionando entradas na tabela.

Catálogo de bombas

Permite definir o catálogo de bombas de circulação disponíveis na obra. A posterior introdução destes elementos no modelo realiza-se através da opção "Bomba" do grupo "Circuito hidráulico".

Ao definir as bombas de circulação nesta secção é necessário indicar os seguintes parâmetros:

• Referência
  Referencia do material ou equipamento.
• Características gerais
  • Descrição
• Características técnicas
  Permite introduzir as características técnicas da bomba.
  • Dimensões (L, B, H)
  • Curva caudal/pressão
    Permite definir as curvas caudal/pressão disponíveis para a bomba de circulação adicionando entradas na tabela.
    • Referência
      Referência da curva.
    • Tipo de curva
      • Ponto médio
        Permite introduzir os valores que definem o ponto médio da curva caudal/pressão e apresenta um gráfico com a curva associada.
        • Caudal
        • Pressão
      • Por pontos
        Permite introduzir pares de pontos caudal/pressão e apresenta um gráfico com a curva associada.
        • Caudal
        • Pressão

Catálogo de tubagens

Permite definir o catálogo de materiais disponíveis para as tubagens. Os materiais aqui definidos podem ser atribuídos às tubagens criadas em "Tubagens", na secção "Opções de dimensionamento e verificações a realizar" das "Opções gerais". A introdução posterior destes elementos no modelo é realizada através das opções disponíveis no grupo "Circuito hidráulico».

Ao definir a tubagem nesta secção, é necessário indicar os seguintes parâmetros:

• Referência
  Referência do material.
• Características gerais
  • Descrição
  • Rugosidade absoluta
  • Condutividade térmica
• Características dimensionais (Referência, Diâmetro nominal, Diâmetro exterior, Espessura)
  Permite introduzir as características dimensionais de cada tubagem da série adicionando entradas na tabela.

Catálogo de isolamentos térmicos

Permite definir o catálogo de materiais disponíveis para o isolamento térmico de tubagens. Os materiais aqui definidos podem ser atribuídos às tubagens criadas em "Tubagens", na secção "Opções de dimensionamento e verificações a realizar" das "Opções gerais". A introdução posterior das tubagens no modelo é realizada através das opções disponíveis no bloco "Circuito hidráulico".

Ao definir o isolamento térmico nesta secção, é necessário indicar os seguintes parâmetros:

• Referência
  Referência do material.
• Características gerais
  • Descrição
  • Condutividade térmica (Temperatura, Condutibilidade)
    Nesta secção é possível introduzir o valor da condutibilidade térmica para cada valor de temperatura.
• Características dimensionais (Referência, Diâmetro interior, Espessura)
  Permite introduzir as características dimensionais do isolamento térmico da série adicionando entradas na tabela.

• Coletores solares térmicos
• Coletores solares térmicos com depósito
• Acumuladores
• Permutadores
• Acessórios
• Bombas
• Tubagens

Esses critérios ou opções para dimensionamento e verificação devem ser definidos para cada tipo de elemento antes da sua seleção e introdução no modelo.

Se for utilizada a opção "Importar configuração", disponível à direita do painel "Opções gerais", é possível gerar estes dados automaticamente para diferentes países e regulamentação nacional ou internacional.

As restantes opções da coluna direita permitem importar e exportar para ficheiros em disco a configuração completa do painel "Opções gerais", assim como selecionar um ficheiro com valores iniciais para a criação de uma obra nova.

Coletores solares térmicos / Coletores solares térmicos com depósito

Permite definir as opções de dimensionamento e verificação de coletores solares térmicos e coletores solares térmicos com depósito acumulador, disponíveis no projeto. A seleção destas opções é feita aquando da posterior introdução no modelo desses elementos, através das opções “Coletor solar térmico” ou “Coletor solar térmico com depósito” do grupo “Captação solar”.

Ao definir as opções de dimensionamento e verificação para cada um destes elementos, é necessário indicar os seguintes parâmetros:

• Referência
• Características gerais
  • Descrição
  • Catálogo de coletores solares térmicos (opcional)
    É possível associar ao critério um dos materiais ou equipamentos definidos previamente no catálogo de coletores solares térmicos, a partir do "Catálogo de coletores solares com depósito", que se encontra no "Catálogo de coletores solares térmicos", nas "Opções gerais".
• Dados para dimensionamento e verificação
  • Separador "Dados gerais"
    • Perdas máximas por orientação, inclinação e sombras (opcional)
      É possível selecionar uma das perdas previamente definidas, a partir das “Verificações gerais” das “Opções gerais”.
    • Introduzir caudal por m² de superfície (opcional)
    • Contribuição solar mínima (opcional)
      Fração mínima entre os valores de energia solar fornecida e de necessidade energética.
    • Contribuição solar limite, durante um mês (opcional)
      Fração máxima entre os valores de energia solar fornecida e de necessidade energética num mês.
    • Contribuição solar limite, durante três meses (opcional)
      Fração máxima entre os valores de energia solar fornecida e de necessidade energética em três meses.
    • Relação V/S mínima (opcional)
      Relação mínima exigida entre o volume de acumulação e a superfície de captação.
    • Relação V/S máxima (opcional)
      Relação máxima admissível entre o volume de acumulação e a superfície de captação.
    • Diâmetro (opcional)
    • Coletor solar térmico de referência (opcional)
      A definição de um coletor solar térmico de referência exige a introdução dos seguintes dados: Azimute, Inclinação, Superfície útil por utilizador, η0, a1, a2, IAM.
    • Tempo de ativação
      Definido pelo número de horas de ativação em cada mês do ano.
    • Descrição das verificações a realizar
      Permite introduzir um texto descritivo das verificações a realizar no elemento. Este texto aparecerá nas listagens junto a cada verificação..
      • Volume diário
      • Contribuição solar limite, durante um mês
      • Contribuição solar limite, durante três meses
      • Relação V/S
      • Perdas por orientação e inclinação
      • Perdas por sombras
      • Perdas totais

Acumuladores

Permite definir as opções de dimensionamento e verificação dos acumuladores disponíveis no projeto. A seleção destas opções é feita posteriormente aquando da introdução no modelo destes elementos, através da opção “Acumulador” do grupo “Necessidade”.

Ao definir estas opções é necessário indicar os seguintes parâmetros:

• Referência
• Características gerais
  • Descrição
• Dados para dimensionamento e verificação
  • Percentagem do depósito utilizado para a contribuição solar
  • Perda de carga (opcional)
    Valor de perda de carga associada ao acumulador.
  • Descrição das verificações a realizar
    Permite introduzir um texto descritivo das verificações a realizar no elemento. Este texto aparecerá nas listagens juntamente a cada verificação.
    • Volume diário

Permutadores

Permite definir as opções de dimensionamento e verificação dos permutadores de calor disponíveis no projeto. A seleção destas opções é efetuada na introdução posterior no modelo destes elementos, através da opção "Permutador" do grupo "Necessidade".

Ao definir estas opções é necessário indicar os seguintes parâmetros:

• Referência
• Características gerais
  • Descrição
• Dados para dimensionamento e verificação
  • Perda de carga (opcional)
    Valor de perda de arga associada ao permutador de calor.

Acessórios

Permite definir as opções de dimensionamento e verificação dos acessórios disponíveis no projeto. A introdução posterior desses elementos no modelo pode ser feita através da opção “Acessório” dentro do grupo “Circuito hidráulico”.

Ao definir estas opções é necessário indicar os seguintes parâmetros:

• Referência
• Características gerais
  • Descrição
  • Tipo de tubagem(Impulsão / Retorno)
• Representação gráfica
  • Cor (opcional)
  • Símbolo (opcional)
• Dados para dimensionamento e verificação
  • Cálculo de perda de carga localizada (opcional)
    Permite ativar o cálculo da perda de carga localizada no acessório e definir o critério de cálculo selecionando-o entre os disponíveis:
    • Perda de carga localizada
    • Comprimento equivalente

Bombas

Permite definir as opções de dimensionamento e verificação das bombas disponíveis no projeto. A posterior introdução destes elementos no modelo é realizada através da opção "Bomba" do grupo "Circuito hidráulico".

Ao definir estas opções é necessário indicar os seguintes parâmetros:

• Referência
• Características gerais
  • Descrição
  • Tipo de tubagem (Impulsão / Retorno)
• Representação gráfica
  • Cor (opcional)
  • Símbolo (opcional)
• Dados para dimensionamento e verificação
  • Descrição das verificações a realizar
    Permite introduzir um texto descritivo das verificações a realizar no elemento. Este texto aparecerá nas listagens juntamente a cada verificação.
    • Incremento de pressão

Tubagens

Permite definir as opções de dimensionamento e verificação de tubagens disponíveis no projeto. A posterior introdução destes elementos no modelo é feita através das opções disponíveis no grupo "Circuito hidráulico", como "Tubagem".

Ao definir estas opções é necessário indicar os seguintes parâmetros:

• Referência
• Características gerais
  • Descrição
  • Tipo de tubagem (Impulsão / Retorno)
  • Referência do material
    Permite selecionar um dos materiais introduzidos na tabela "Catálogo de tubagens", na secção "Seleção de materiais e equipamentos" das "Opções gerais".
  • Referência do isolamento térmico
    Permite selecionar um dos materiais introduzidos na tabela do "Catálogo de isolamentos térmicos", na secção "Seleção de materiais e equipamentos" das "Opções gerais".
• Representação gráfica
  • Etiqueta (opcional)
    • Referência (opcional)
    • Diâmetro (opcional)
    • Isolamento (opcional)
  • Cor (opcional)
  • Tipo de linha (opcional)
• Dados para dimensionamento e verificação
  • Diâmetro nominal mínimo (opcional)
    Diâmetro nominal mínimo admissível da tubagem.
  • Diâmetro nominal máximo (opcional)
    Diâmetro nominal máximo admissível da tubagem.
  • Velocidade mínima (opcional)
    Velocidade mínima admissível do fluido no tramo.
  • Velocidade máxima (opcional)
    Velocidade máxima admissível do fluido no tramo.
  • Incremento do comprimento real (opcional)
    Permite considerar uma percentagem de incremento do comprimento real da tubagem em relação ao comprimento introduzido no modelo.
  • Perda de carga máxima do tramo (opcional)
    Perda de carga máxima admissível no tramo da tubagem.
  • Descrição das verificações a realizar
    Permite introduzir um texto descritivo das verificações a realizar no elemento. Este texto aparecerá nas listagens juntamente a cada verificação.
    • Diâmetro nominal (Consumo)
    • Diâmetro nominal (Continuidade)
    • Diâmetro interior
    • Caudal
    • Velocidade
    • Perda de carga do tramo

Associação de equipamentos de produção de AQS e acumuladores

Ao clicar nesta opção, abre-se uma janela que apresenta uma tabela com três colunas:

• Vincular
• Produção de A.Q.S.
• Acumulador

O programa permite definir o acumulador associado a cada equipamento de produção de AQS, selecionando-o em cada entrada da tabela. Desta forma, ao introduzir um equipamento de produção de AQS no separador "Water Systems", é introduzido automaticamente o acumulador associado no separador "Solar Systems"; e vice-versa, ao introduzir um acumulador no separador "Solar Systems", é introduzido automaticamente o equipamento de produção de AQS associado no separador "Water Systems".

Se for selecionada a opção "Vincular", o equipamento de produção de AQS e o acumulador associados permanecerão vinculados para efeitos de operações de edição, como o seu deslocamento. Assim, ao mover o equipamento de produção de AQS, o acumulador também será movido.

Associação entre permutadores

Ao clicar nesta opção abre-se uma janela que apresenta uma tabela com três colunas:

• Vincular
• Permutador (Water Systems)
• Permutador (Solar Systems)

O programa permite definir o permutador do separador "Solar Systems" associado a cada permutador do separador "Water Systems" selecionando-o em cada entrada da tabela. Desta forma, ao introduzir um permutador no separador "Water Systems", é introduzido automaticamente o permutador associado no separador "Solar Systems"; e vice-versa, ao introduzir um permutador no separador "Solar Systems", é introduzido automaticamente o permutador associado no separador "Water Systems".

Se for selecionada a opção "Vincular", o permutadores permanecerão vinculados para efeitos de operações de edição, como o seu deslocamento. Assim, ao mover o permutador no separador "Water Systems", o permutador do separador "Solar Systems" também será movido.

Importação da configuração

Em qualquer uma das duas janelas, a opção "Configuração" do canto superior direito é possível carregar automaticamente a configuração de equipamentos para diferentes países e regiões.

• Separador "Orçamento"
  Permite controlar a geração do orçamento do elemento através de filtros.
  • Coletor solar térmico

Acumulador

Esta opção permite introduzir acumuladores e acumuladores com permutação (sistemas de acumulação com permutador integrado) no modelo.

Ao introduzir ou editar um acumulador, é possível configurar os seguintes parâmetros. Alguns parâmetros só aparecem se a opção "Introdução simplificada" de "Opções de cálculo", em "Opções gerais", estiver desativada:

• Referência
  Referência do elemento. Este valor pode ser bloqueado ou desbloqueado. Se estiver desbloqueado, o programa criará ou modificará a referência ao atualizar os resultados.
• Acumulador
  Permite selecionar os critérios ou opções de dimensionamento e verificação dos acumuladores. Estas opções podem ser criadas e editadas a partir de "Opções de dimensionamento e verificações a realizar" em "Opções gerais", dentro do grupo "Projeto".
• Catálogo de acumuladores
  Permite selecionar o catálogo de acumuladores a partir dos definidos na secção "Seleção de materiais e equipamentos", em "Opções gerais", dentro do grupo "Projeto".

• Separador "Orçamento"
  Permite controlar a geração do orçamento do elemento através de filtros.
  • Acumulador

Permutador

Esta opção permite introduzir permutadores de calor no modelo.

Ao introduzir ou editar um permutador, é possível configurar os seguintes parâmetros. Alguns parâmetros só aparecem se a opção "Introdução simplificada" das "Opções de cálculo", em "Opções gerais", estiver desativada:

• Referência
  Referência do elemento. Este valor pode ser bloqueado ou desbloqueado. Se estiver desbloqueado, o programa criará ou modificará a referência ao atualizar os resultados.
• Permutador
  Permite selecionar os critérios ou as opções de dimensionamento e verificação dos permutadores. Estas opções podem ser criadas e editadas a partir de "Opções de dimensionamento e verificações a realizar" em "Opções gerais", dentro do grupo "Projeto".

• Separador "Orçamento"
  Permite controlar a geração do orçamento do elemento através de filtros..
  • Permutador

Acessório

Esta opção permite introduzir acessórios (válvulas de seccionamento geral ou válvulas de corte) no modelo.

Ao introduzir ou editar um acessório, é possível configurar os seguintes parâmetros. Alguns deles só aparece se a opção "Introdução simplificada" das "Opções de cálculo", dentro de "Opções gerais", estiver desativada:

• Referência
  Referência do elemento. Este valor pode estar bloqueado ou desbloqueado. Se estiver desbloqueado, o programa criará ou modificará a referência ao atualizar os resultados.
• Accesorio
  Permite selecionar os critérios ou as opções de dimensionamento e verificação dos acessórios. Estas opções podem ser criadas e editadas a partir de "Opções de dimensionamento e verificações a realizar" em "Opções gerais", dentro do grupo "Projeto".

• Separador "Orçamento"
  Permite controlar a geração do orçamento do elemento através de filtros.
  • Acessório

Bomba

Esta opção permite introduzir bombas de circulação no modelo.

Ao introduzir ou editar uma bomba, é possível configurar os seguintes parâmetros. Alguns deles só aparecem se a opção "Introdução simplificada" em "Opções de cálculo", dentro de "Opções gerais", estiver desativada:

• Referência
  Referência do elemento. Este valor pode ser bloqueado ou desbloqueado. Se estiver desbloqueado, o programa criará ou modificará a referência ao atualizar os resultados.
• Bomba
  Permite selecionar os critérios ou opções de dimensionamento e verificação das bombas. Estas opções podem ser criadas e editadas a partir de "Opções de dimensionamento e verificações a realizar" nas "Opções gerais", dentro do grupo "Projeto".

• Separador "Orçamento"
  Permite controlar a geração do orçamento do elemento através de filtros.
  • Bomba

Anotações

As opções deste menu permitem introduzir os seguintes recursos de desenho numa vista em planta:

Procurar

Permite procurar um elemento introduzindo um texto com as sua referência completa ou parte da sua referência.

1. Somente palavra completa (opcional)
   Se esta opção for ativada, apenas serão procurados elementos cuja referência completa coincida com o texto introduzido.

Ao fazê-lo, o programa localiza o elemento no modelo através de linhas de cor magenta nas principais direções do espaço e um volume envolvente da mesma cor.

Visualização de elementos bloqueados

A opção "Visualizar os bloqueios" do painel "Configuração de layers" localizado no lado esquerdo, destaca em amarelo na área de trabalho os elementos do modelo que têm algum dos parâmetros mencionados na opção anterior, facilitando a sua localização.

Orçamento

A opção "Orçamento" abre um menu com as seguintes ferramentas:

• Filtro

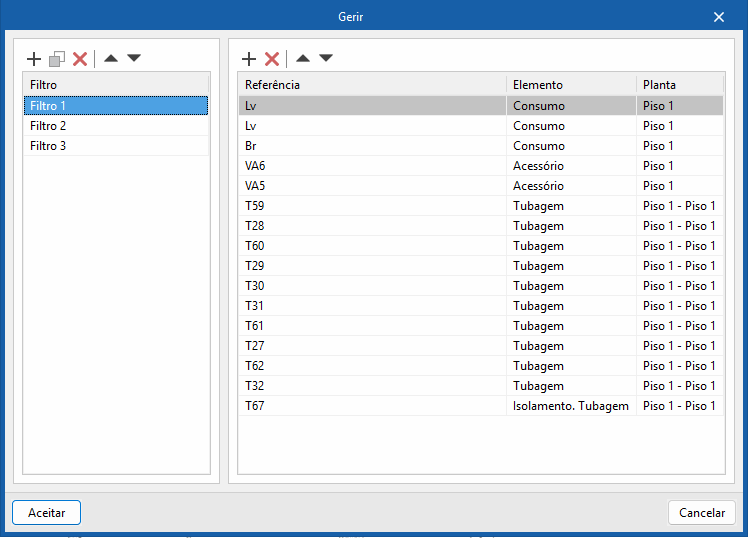

  Abre um gestor de filtros onde é possível criar filtros, na parte esquerda, e atribuí-los aos elementos da instalação pretendidos, na parte direita.
• Adicionar
  Cria um filtro e atribui-o aos elementos selecionados na área de trabalho.
• Apagar
  Elimina a atribuição de filtros dos elementos selecionados na área de trabalho. Se a atribuição de todos os elementos de um filtro for eliminada, o filtro será eliminado.
• Editar
  Edita a atribuição de filtros do elemento selecionado na área de trabalho.

Visualização de elementos com filtros atribuídos

A opção "Visualizar os Filtros" do painel "Configuração de layers" localizado no lado esquerdo gera uma visualização dos elementos do modelo colorindo-os de acordo com o filtro ao qual estão atribuídos.

Verificar

Ao manter esta opção ativada, são destacados os elementos da instalação nos quais se tenha produzido algum aviso ou erro relacionado com a sua introdução ou edição através de um sistema de incidências, como é o caso dos elementos desligados, no momento da sua introdução no modelo. Posicionando o cursor sobre cada incidência, é exibida a mensagem descritiva do aviso ou erro.

Visualização da análisise gráfica de resultados

A opção que ativa a visualização da análise gráfica de resultados encontra-se na barra de ferramentas superior do painel "Configuração de layers", dentro do separador "Instalação".

Esta opção desenha os resultados do cálculo dos elementos da instalação na "Área de trabalho" através de uma escala de cores, facilitando a sua análise.

Seleção do parâmetro apresentado na análise gráfica de resultados

A primeira opção permite selecionar a grandeza interveniente no cálculo hidráulico da instalação que se pretende analisar entre as disponíveis.

Edição da análise gráfica de resultados

Na análise gráfica de resultados, o programa apresenta por defeito os valores mínimo e máximo obtidos no cálculo para cada parâmetro em toda a instalação. De qualquer forma, na caixa de diálogo que se abre através desta opção, a escala de cores pode ser ajustada introduzindo especificamente os valores mínimos e máximos para cada uma das grandezas disponíveis.

Atualizar

Atualiza a informação contida nos modelos previamente importados para o projeto ou importa novos modelos se assim se pretender.

Partilhar

Exporta a informação do modelo desenvolvido com o CYPEPLUMBING para o BIMserver.center para partilhá-las com outros utilizadores, incluindo a sua representação tridimensional, as listagens de cálculo, o orçamento e as plantas da instalação, assim como documentos do projeto.

Durante o processo de exportação, é possível definir a informação relacionada com a identificação dos arquivos a exportar e selecionar a informação que pretende exportar de cada um dos separadores do programa, "Water Systems", "Sanitary Systems", "Layout" e "Digital Model":

• Nome
• Descrição
• Water Systems / Sanitary Systems / Solar Systems (opcionais)
  Permite selecionar as instalações e os documentos a exportar.
  • Documento (opcional)
  • Listagens do orçamento (opcional)
  • Orçamento (FIEBDC-3) (opcional)
• Layout (opcional)
  • Configuração (opcional)
    Permite selecionar as folhas a exportar entre as disponíveis e configurar as propriedades da sua exportação.
• Digital Model
  • Configuração (opcional)
    Permite selecionar os modelos detalhados a exportar entre os disponíveis.

Estas funcionalidades permitem que vários utilizadores trabalhem em paralelo em diferentes ficheiros. Ao terminar a introdução de dados, a informação dos ficheiros pode ser transferida e reunida num único ficheiro utilizando estas opções.

Esta opção abre um visualizador 3D onde é possível visualizar em conjunto os elementos lidos do modelo BIM e os elementos próprios introduzidos nos diferentes separadores do programa.
