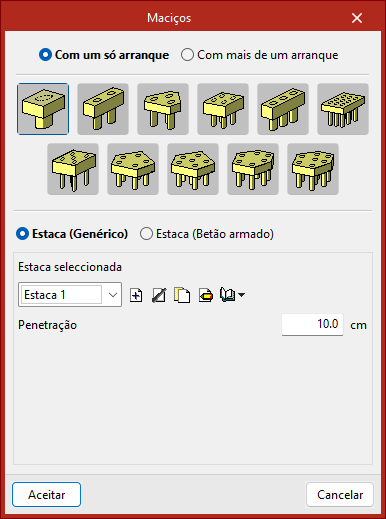

Ao selecionar esta opção, na janela que surge aparecem as opções "Com um só arranque", se um maciço suportar as cargas de um único pilar, ou "Com mais de um arranque", no caso de um maciço comum a vários pilares.

Em seguida, seleciona-se a geometria do maciço. O programa permite definir maciços de uma a sete estacas, com forma retangular, pentagonal ou hexagonal, além de poder utilizar maciços lineares ou retangulares com um número de estacas a determinar nos eixos X e Y (que poderá ser alterado a partir da opção "Editar" do mesmo bloco, premindo depois em "Estacas"):

Mais abaixo, selecione uma das seguintes opções:

• Estaca genérica
  Neste caso, as características gerais das estacas serão definidas exclusivamente para efeitos do cálculo do maciço.
• Estaca (Betão armado)
  Esta opção permite o cálculo, a verificação e o dimensionamento das estacas como elementos de betão armado, bem como o cálculo do maciço.

Definição de estacas genéricas

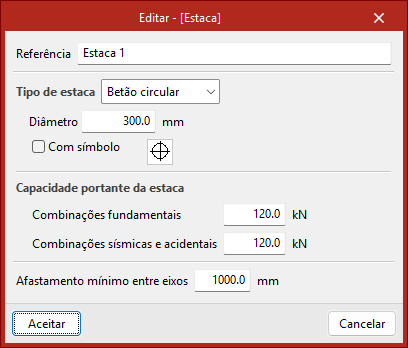

Para definir estacas genéricas, em "Estaca selecionada", prima em "Criar" e defina a "Referência", o "Tipo de estaca", o seu "Diâmetro" ou "Largura", consoante se trate de uma estaca retangular ou circular, e o símbolo utilizado para a mesma.

A "Capacidade portante da estaca" é a carga máxima de serviço de projeto suportada pela própria e é um valor que deve ser fornecido pelo utilizador. O programa avisará se este valor for excedido após a distribuição de esforços calculada no maciço. Este valor deve ser definido para "Combinações persistentes" e para "Combinações sísmicas e acidentais".

Por fim, define-se o "Afastamento mínimo entre eixos", que estabelece a distância mínima que deve existir entre os eixos de estacas adjacentes.

Depois de premir em "Aceitar", volta-se à janela anterior. As informações introduzidas podem ser copiadas, editadas ou exportadas para bibliotecas utilizando as opções à direita do menu desdobrável, para que possam ser utilizadas noutros modelos.

Em "Penetração" deve indicar-se o comprimento da estaca que penetra no solo. Recomenda-se introduzir um valor entre 10 e 15 centímetros.

Introdução de maciços no modelo

Depois de definir a disposição dos maciços e estacas, prima em “Aceitar”. Em seguida, introduza os maciços nos arranques na planta, premindo sobre eles com o botão esquerdo.
