Opções de ajuste de sapatas e maciços

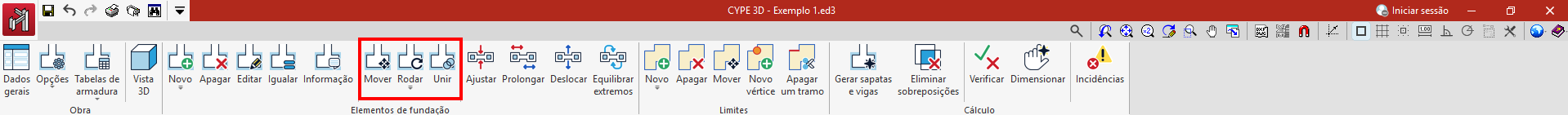

As seguintes ferramentas de ajuste de sapatas e maciços estão disponíveis no bloco "Elementos de fundação", na parte superior da interface, no separador "Fundação".
Mover
A opção "Mover" permite alterar a posição das sapatas e dos maciços.
Para tal, após selecionar os elementos e premir com o botão direito do rato, marcam-se com o botão esquerdo do rato dois pontos que definem a direção e a magnitude do deslocamento.
Rodar
A opção "Rodar" abre um menu que contém as seguintes ferramentas, que permitem rodar as sapatas e os maciços em relação ao seu eixo central:

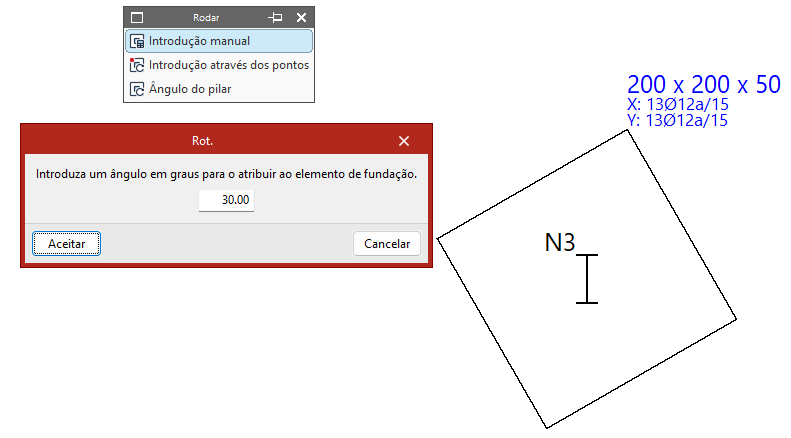

- Se for selecionada a opção “Introdução manual”, deve introduzir-se um ângulo em graus para o atribuir ao elemento de fundação. Após premir "Aceitar", selecione os elementos com o botão esquerdo e confirme com o botão direito.
- A partir da opção "Introdução através dos pontos", prima em dois pontos na planta para definir o eixo X dos elementos que serão selecionados a seguir. Em seguida, prima neles com o botão esquerdo e confirme a operação utilizando o botão direito.
- Ao utilizar a opção “Ângulo do pilar” e premir em seguida num elemento de fundação, este assumirá automaticamente o ângulo do pilar. Se existirem vários pilares, será utilizado o ângulo do primeiro pilar introduzido.
Unir
A opção "Unir" permite unir sapatas entre si, ou seja, atribuir uma única sapata a todos os pilares que se ligam às sapatas selecionadas. A seleção é feita com o botão esquerdo do rato e confirmada premindo com o botão direito.
Esta operação não se aplica aos maciços de encabeçamento de estacas.
