Opções de ajuste de vigas de equilíbrio e lintéis

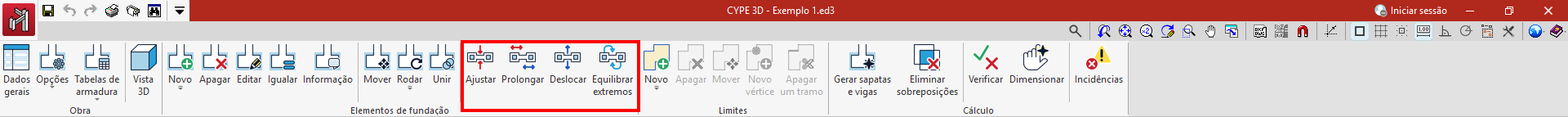

As seguintes ferramentas de ajuste das vigas lintéis e das vigas de equilíbrio estão disponíveis no bloco "Elementos de fundação", na parte superior da interface, no separador "Fundação".
Ajustar

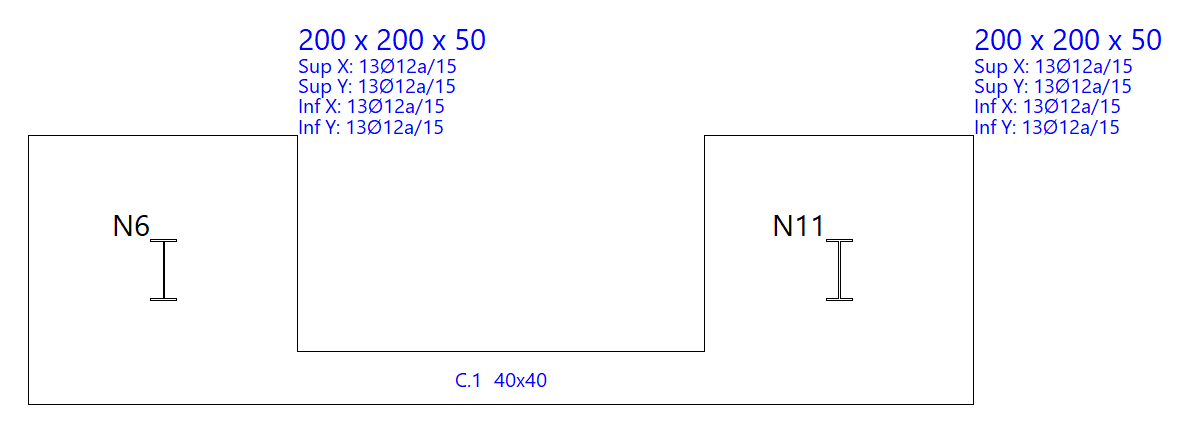

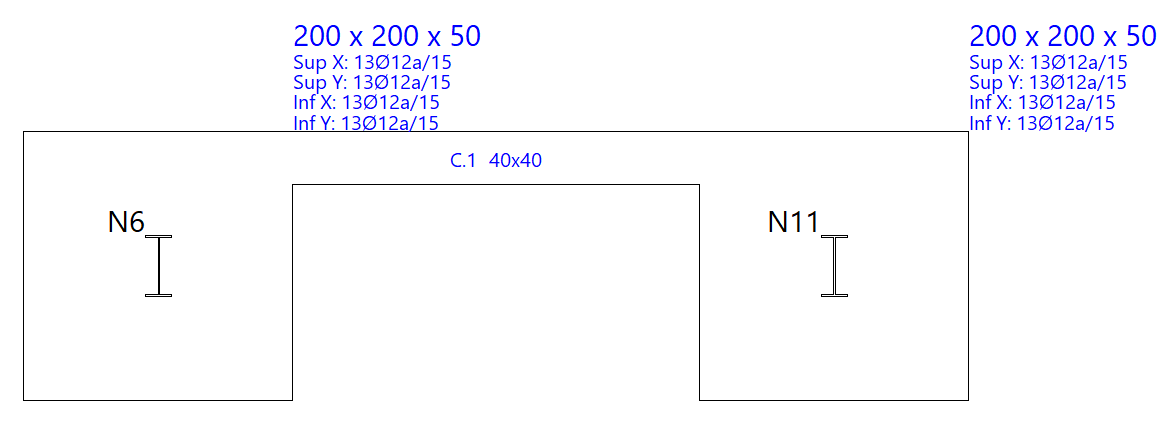

Com a opção "Ajustar", ajusta-se uma face da viga ao vértice mais distante de um elemento de fundação.
Para ajustar um extremo, prima nas proximidades da face que pretende ajustar. Para ajustar as duas extremidades ao mesmo tempo, ou seja, toda a viga, prima no centro da mesma e na face correspondente.
Também é possível efetuar o ajuste nos eixos dos elementos. Em qualquer caso, deve-se proceder mantendo o cursor dentro da viga.
Prolongar

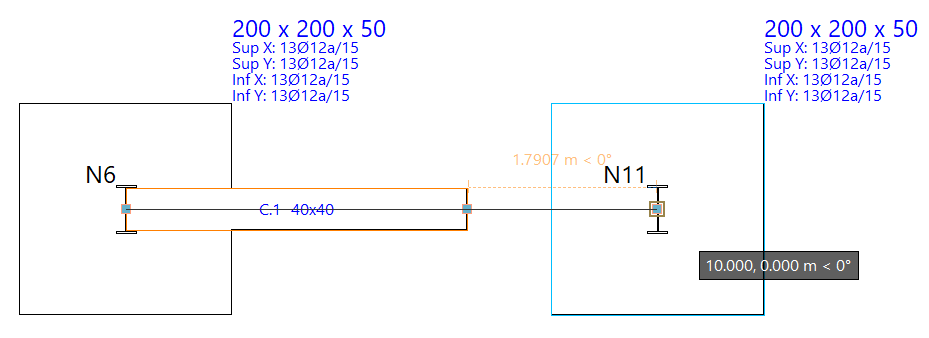

A opção "Prolongar" permite prolongar longitudinalmente a extremidade de uma viga. Para tal, selecione a extremidade da viga com o botão esquerdo e, em seguida, a nova posição da mesma.
Deslocar
Através da opção "Deslocar", é possível deslocar uma extremidade de uma viga ou a viga na sua totalidade. Em primeiro lugar, deve introduzir-se o deslocamento nas unidades de medida indicadas.
Em seguida, posicione o cursor perto da extremidade ou do centro da viga e no lado para onde pretende deslocá-la, dependendo se pretende deslocar apenas uma extremidade da viga ou toda a viga paralelamente.
Equilibrar extremos
A opção "Equilibrar extremos" permite, ao premir com o botão esquerdo numa extremidade de uma viga de equilíbrio, ativar ou desativar a função de equilíbrio de cargas nessa extremidade.
Se a viga de equilíbrio equilibrar a carga numa determinada extremidade, aparece uma seta circular a indicar que o equilíbrio está ativado. Se essa seta não aparecer, o equilíbrio nessa extremidade não estará ativado.
Se premir numa viga lintel, pode "Alterar o tipo de viga" para uma viga de equilíbrio, a fim de poder aplicar o equilíbrio das extremidades.
Da mesma forma, se o equilíbrio for removido nas duas extremidades de uma viga de equilíbrio, o programa permitirá "Alterar o tipo de viga" para uma viga lintel.
