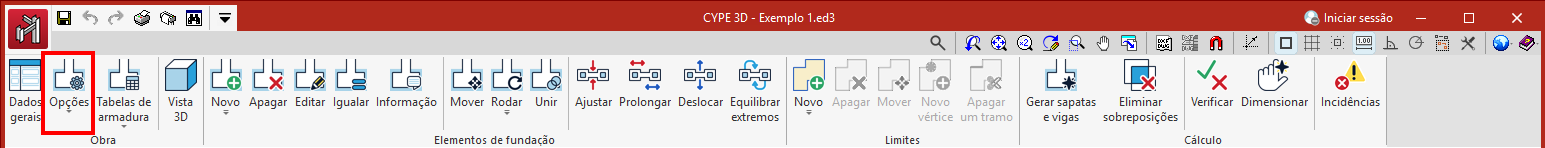

Após premir sobre esta opção, abre-se a janela "Sapatas isoladas", com os seguintes separadores:

• Gerais
• Armadura perimetral
• Tipos
• Rigidez combinada
• Incremento de tensão

A seguir, apresentamos cada uma delas em pormenor.

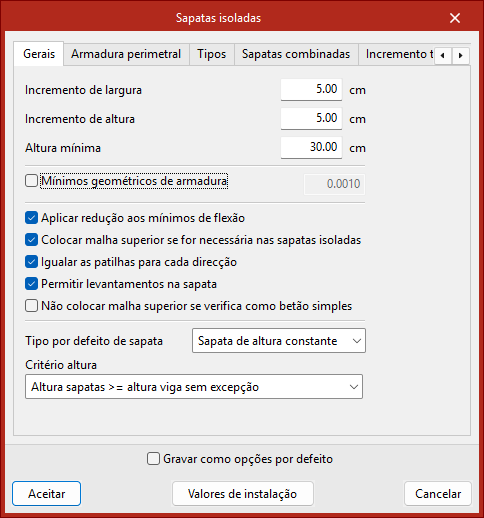

Separador "Gerais"

No separador "Gerais", são definidas várias opções para o dimensionamento e a verificação das sapatas.

Em primeiro lugar, é possível alterar o "Incremento de largura" e o "Incremento de altura" que o programa utiliza para cada direção nas sucessivas iterações do dimensionamento.

Em seguida, especifica-se a "Altura mínima" que todas as sapatas da obra deverão ter.

Em seguida, ao marcar a caixa de seleção correspondente, é possível alterar o valor normativo dos "Mínimos geométricos de armadura" necessários para resistir à flexão. Estes valores são utilizados apenas no dimensionamento, e não na verificação.

A seguir, são apresentadas as seguintes opções:

• Se a opção "Aplicar redução aos mínimos de flexão" estiver ativada, o programa aplica a redução do valor mecânico permitido pela normativa na verificação.
• A opção "Colocar malha superior se for necessária nas sapatas isoladas" permite colocar uma malha de armadura superior, caso tal seja necessário de acordo com os cálculos. Isto pode acontecer se forem detetados deslocamentos na sapata que gerem momentos negativos.
• Através da opção "Igualar as patilhas para cada direção", as duas patilhas de todos os varões de uma direção são ajustados ao valor máximo obtido por cálculo.
• Se a opção "Permitir levantamentos na sapata" for desativada, o programa obriga que a resultante das forças passe pelo núcleo central.
• Também é possível optar por "Não colocar malha superior se verifica como betão simples", caso em que se considera a resistência à tração do betão. No entanto, a verificação à flexão é sempre realizada como secção de betão armado.

Em seguida, seleciona-se o “Tipo por defeito de sapata” para a geração automática, entre “Sapata de altura constante” ou “Sapata piramidal”, escolhendo-o no menu desdobrável.

Na parte inferior, seleciona-se o critério de altura; este pode ser o resultado do cálculo ou uma altura superior à das vigas.

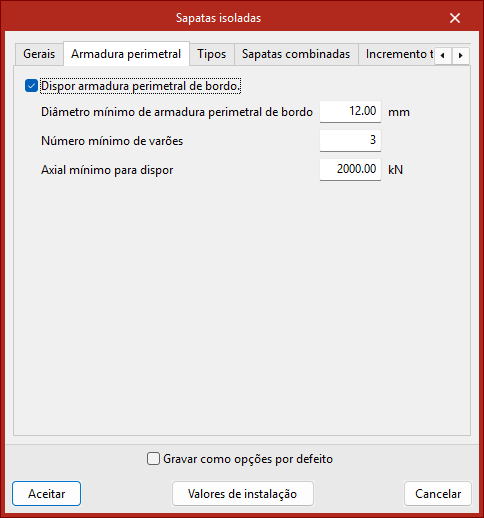

Separador "Armadura perimetral"

No separador “Armadura perimetral”, pode indicar se pretende utilizar uma armadura perimetral com cintagem de reforço.

O programa utilizará o primeiro diâmetro da lista que seja igual ou superior ao "Diâmetro mínimo" indicado. Deve também ser especificado o "Número mínimo de varões" e o "Axial mínimo para dispor" dessa armadura, que deverá ser superado pelo valor máximo do axial na combinação de betão mais desfavorável.

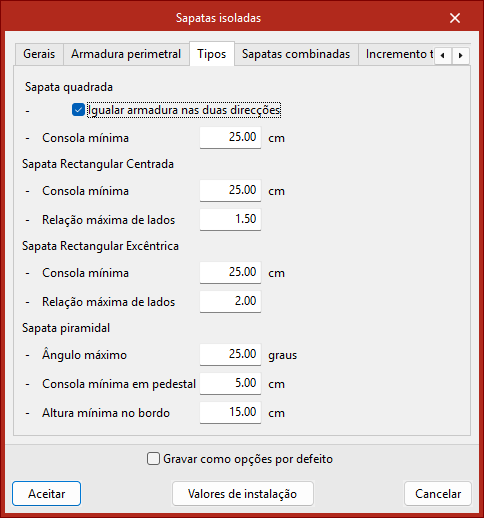

Separador "Tipos"

Neste separador, definem-se as condições de dimensionamento para diferentes tipos de sapatas.

Nas sapatas quadradas, é possível selecionar a opção "Igualar armadura nas duas direções" para cada malha, bem como definir a "Consola mínima" em todas as direções.

Nas sapatas retangulares centradas e excêntricas, além da "Consola mínima", é indicada a "Relação máxima de lados", ou seja, a relação entre a largura maior e a menor.

Nas sapatas piramidais, são definidos o "Ângulo máximo", a "Consola mínima em pedestal" (nas direções onde não seja excêntrica de face ou canto) e a "Altura mínima no bordo", que é o valor mais baixo permitido para a altura no dimensionamento.

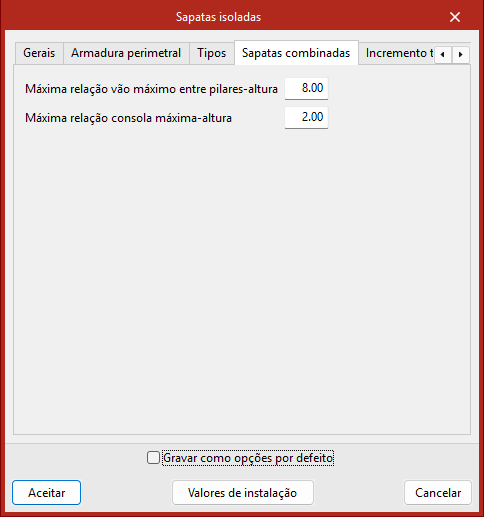

Separador "Sapatas combinadas"

No separador "Sapatas combinadas", define-se a "Máxima relação entre pilares-altura" para considerar uma sapata como rígida e a "Máxima relação consola máxima-altura" permitida no dimensionamento.

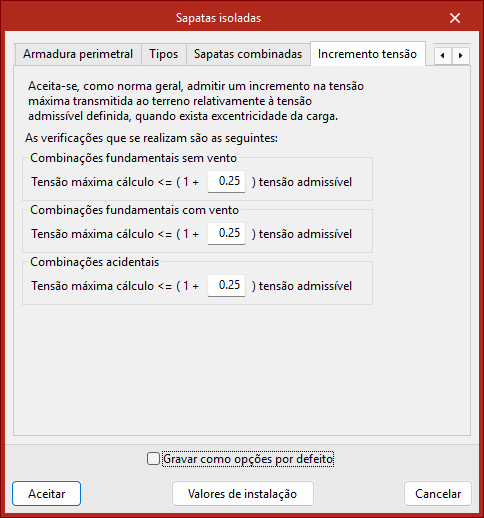

Separador "Incremento de tensão"

No último separador, o programa permite definir um “Incremento de tensão” máxima transmitida ao terreno em relação ao valor admissível, quando existe excentricidade das cargas. Por defeito, o incremento é de 25 %.

Estes incrementos são definidos para "Combinações fundamentais sem vento", "Combinações fundamentais com vento" e "Combinações acidentais".
