Opções de disposição de parafusos e ancoragens
O StruBIM Steel e o CYPE Connect oferecem várias opções para posicionar parafusos e ancoragens. Estas opções estão disponíveis ao utilizar as operações “Parafusos” ou “Ancoragens”, localizadas no grupo “Operações” do separador “Modelo” na janela de edição de cada ligação. As opções disponíveis são as seguintes.
Por coordenadas
Permite posicionar os elementos indicando diretamente as suas coordenadas “X” e “Y” numa tabela. É a opção ideal para casos em que é necessária uma localização mais precisa de cada elemento.
É possível editar a origem do sistema de referência local de aberturas, parafusos e fixações. Acima da tabela de edição de coordenadas, aparece a secção “Origem” com a edição dos deslocamentos ‘X’ e “Y” e do ângulo de rotação. Esses deslocamentos são aplicados ao grupo de elementos que contém a tabela. Em parafusos, o sistema de referência original corresponde ao da primeira placa. Em ancoragens e aberturas, corresponde ao da placa selecionada.

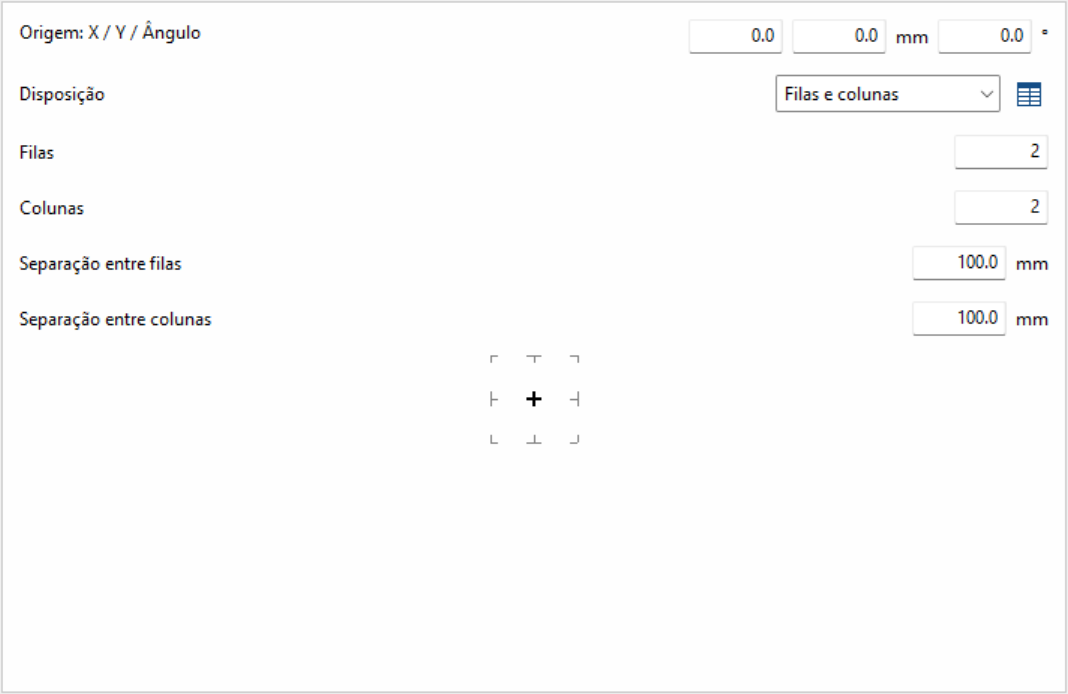

Filas e colunas
Distribui os elementos de forma regular em filas e colunas, definindo o número de elementos por fila e coluna e a separação entre eles. É uma opção prática para configurações homogéneas.

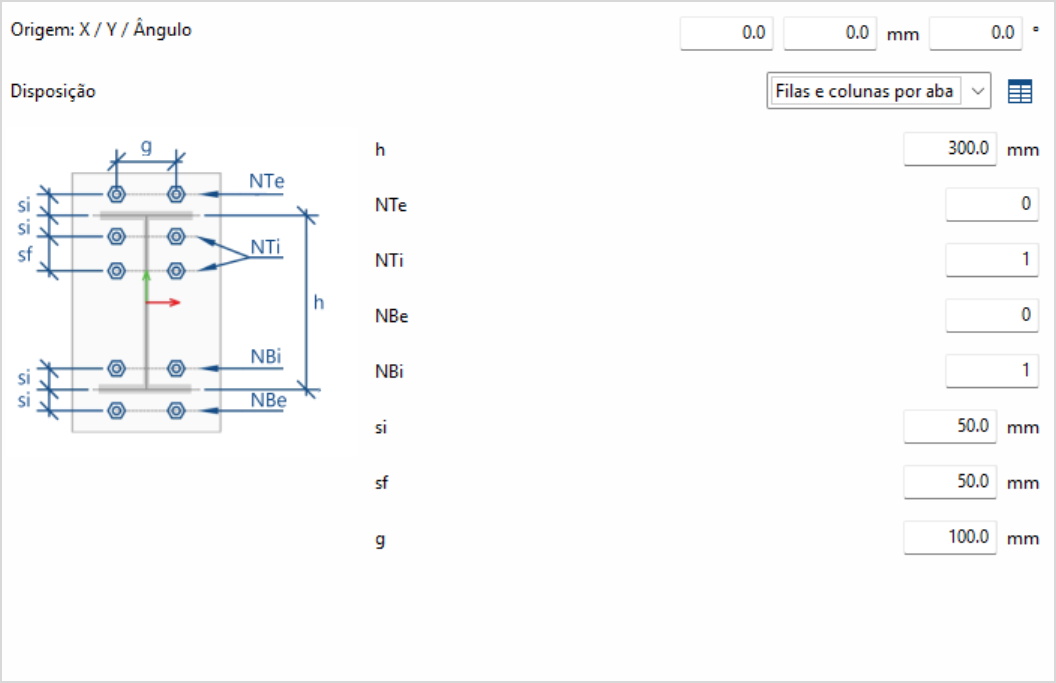

Filas e colunas por aba
Distribuição típica de chapas frontais em perfis duplos T. Na operação “Chapa frontal” conhece-se a aresta da barra que se une à chapa, pelo que não é necessário introduzi-la. Noutras operações, é solicitada a aresta entre centros de abas.
Perimetral
Dadas as dimensões "X" e "Y" de um retângulo, permite colocar os elementos opcionalmente nos cantos e os restantes elementos são distribuídos ao longo de cada lado de acordo com o número indicado.
| Boas práticas: |
|---|
| Junto a cada opção, exceto "por coordenadas", está incluído um ícone para converter a disposição numa tabela de coordenadas, o que permite realizar modificações facilmente, se desejado. |
