Geração inicial e geração de coletores
Dentro do separador “Instalação”, no grupo “Geração” da barra de ferramentas principal, encontra-se a opção para realizar a geração inicial dos elementos da instalação, assim como as opções que permitem gerar coletores até às redes de sprinklers, introduzir manualmente pontos de ligação ou forçar os pontos de passagem da instalação.
Exemplo (edifício de 1 planta)
A sequência de trabalho para a geração completa de um sistema hidráulico de extinção de incêndios num edifício de uma planta é a seguinte:
- Preparação do modelo:
- Importação de espaços com as propriedades necessárias para a “Geração inicial”, no processo de importação inicial do modelo ou através da edição de “Compartimentos” (como “Elementos lidos”);
- Importação de portas durante o processo inicial de importação do modelo ou introdução de uma “Passagem horizontal de tubagens” entre compartimentos.
- Geração inicial:
- Geração do depósito no compartimento definido como "Espaço para o depósito".
- Geração do grupo de bombagem no compartimento definido como "Espaço reservado para a bomba que alimenta o sistema de sprinklers".
- Geração da rede de sprinklers com as opções centrais do grupo "Geração". Cada árvore de sprinklers deverá dispor de um "Ponto de ligação" com a seleção do "Grupo de bombagem" associado.
- Geração dos coletores entre o grupo de bombagem e os pontos de de ligação das árvores de sprinkles (através da opção "Gerar coletores"). Estes coletores passam por portas ou passagens horizontais de tubagens introduzidos.
A seguir, apresentam-se em pormenor as diferentes opções mencionadas:
Geração inicial
Esta opção lança um processo de geração das passagens verticais de tubagens (utilizadas para posicionar as colunas montantes de ligação a equipamentos de colunas secas, húmidas e bocas de incêndio armadas), além dos grupos de bombagem e depósitos necessários.
Para gerar as passagens verticais de tubagens, grupos de bombagem e depósitos, é necessário que o modelo disponha de compartimentos ou espaços lidos do modelo BIM com as seguintes propriedades marcadas, em função das necessidades da instalação:
- Espaço para o depósito
- Espaço reservado para a bomba que alimenta o sistema de sprinklers
- Espaço reservado para a bomba que alimenta o sistema de bocas de incêndio
- Espaço reservado para a bomba que alimenta os sistema de coluna húmida
- Passagem vertical de instalações para sprinklers
- Passagem vertical de instalações para BIA
- Passagem vertical de instalações para coluna húmida
- Passagem vertical de instalações para coluna seca
Estas propriedades podem ser consultadas ou modificadas sobre os compartimentos através de "Edição > Editar".
Gerar coletores
Esta opção lança um processo de geração de coletores necessários para:
- ligar o depósito e o grupo de bombagem,
- ligar o grupo de bombagem com os pontos de ligação definidos nas redes de sprinkles, as bocas de incêndio e as colunas húmidas,
- e ligar as colunas secas.
É possível utilizar um único grupo de bombagem para alimentar as diferentes categorias de elementos ou as diferentes redes, ou utilizar vários grupos de bombagem, dependendo da conceção do projeto. Para tal, cada ponto de ligação das redes de sprinklers, cada BIA e/ou cada coluna húmida devem ser associados ao grupo de bombagem pretendido no respetivo painel de edição.
O programa utilizará as portas do modelo BIM para estabelecer os pontos de passagem horizontais dos coletores de um compartimento para outro. Se o modelo não dispuser desses elementos, é possível introduzir manualmente os pontos de passagem horizontais na sua posição através da opção “Passagem horizontal de tubagens”.
Para o percurso vertical, serão utilizadas as passagens verticais das tubagens introduzidos manualmente através da opção “Passagem vertical das tubagens” ou geradas através da “Geração inicial”.
| Nota: |
|---|
| Atualmente, a altura das tubagens geradas através desta opção é fixa e não pode ser editada durante o processo de geração. No entanto, o utilizador pode modificar a geometria posteriormente com as ferramentas habituais de edição de elementos. |
Ponto de ligação
Esta opção permite introduzir manualmente um ponto de ligação localizado numa rede de sprinklers. Os pontos de ligação são elementos de referência utilizados durante o processo de geração de coletores para definir a ligação entre os grupos de bombagem e o sistema de sprinklers.

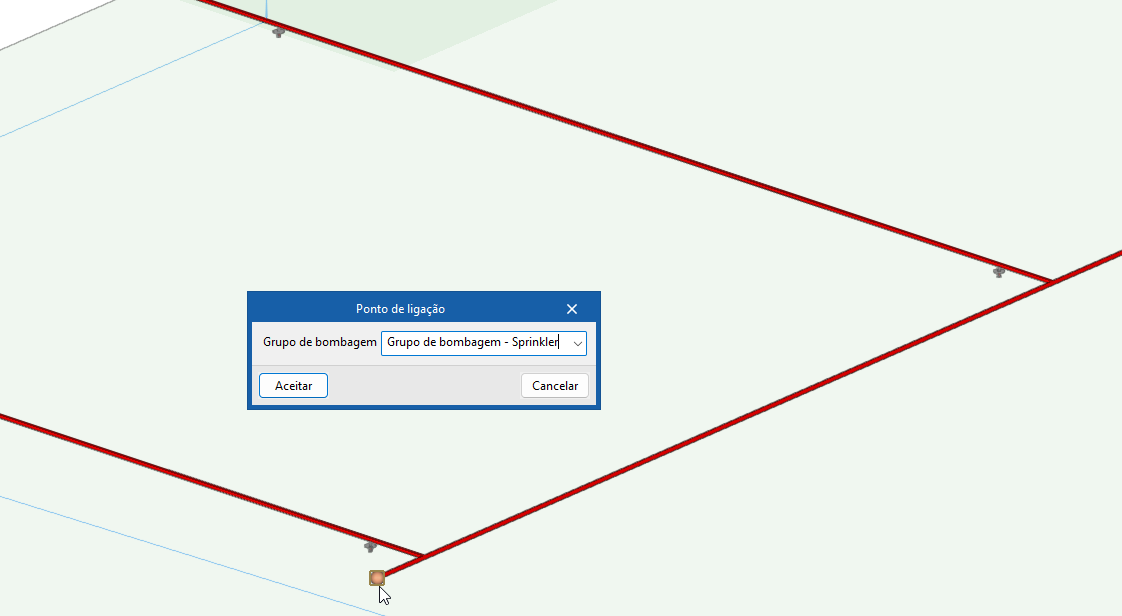

Ao introduzir o ponto de ligação, na janela que surge deve selecionar-se o "Grupo de bombagem" ao qual está associado.
Deve ser previsto um ponto de ligação no início de cada sistema ou árvore de sprinklers independente. O programa irá traçar coletores desde o grupo de bombagem até cada ponto de ligação ao utilizar a opção "Gerar coletores".
| Nota: |
|---|
| Não é necessário introduzir pontos de ligação nas BIA nem nas colunas húmidas, uma vez que o próprio equipamento funciona como um ponto de ligação. |
Passagem vertical de tubagens
Permite introduzir manualmente a posição da passagem vertical das tubagens geradas através das opção "Gerar coletores".
A inserção de uma passagem vertical de tubagens pode ser complementada com a introdução de vários passagens horizontais nos pontos de saída e entrada das tubagens de passagem vertical em cada planta.
Ao introduzir uma passagem vertical de tubagens, é necessário indicar os seguintes dados:
- Referência
Referência da passagem. - Cota final
Cota final da passagem vertical de tubagens em coordenadas absolutas. - Cor
Cor de representação. - Tipo de sistema
Seleção do tipo de sistema ao qual a passagem vertical se destina :- Sprinklers
- BIA
- Coluna seca
- Coluna húmida
Passagem horizontal de tubagens
Permite indicar ou forçar a posição da passagem horizontal das tubagens geradas através da opção “Gerar coletores” . Este elemento pode ser colocado entre dois compartimentos ou entre uma passagem vertical de tubagens e um compartimento.
Se existirem passagens horizontais, o programa tentará utilizar a sua posição para gerar o traçado das tubagens, fazendo-as passar pelas mesmas, em vez de utilizar a posição das portas.
Ao introduzir uma passagem horizontal de tubagens, é necessário indicar os seguintes dados:
- Referência
Referência da passagem. - Cor
Cor de representação.
