CYPEFIRE Hydraulic Systems

Saisie de données

Définition libre

• Définition des éléments du modèle et de leurs caractéristiques par saisie libre dans CYPEFIRE Hydraulic Systems.
• Définition des éléments du modèle et de leurs caractéristiques à partir de fonds de plan DXF/DWG, DWF ou d’images (.jpeg, .jpg, .bmp, .wmf).

Importation de modèles BIM

Lorsque l’ouvrage CYPEFIRE Hydraulic Systems est lié à un projet BIM sur la plateforme BIMserver.center, il est possible d’importer un modèle du bâtiment afin de travailler sur sa géométrie.

Modèle architectural et organisation du bâtiment

L’importation de la géométrie permet :

• de générer l’organisation en niveaux,
• d’importer la disposition des locaux et de leur attribuer une typologie,
• de placer ensuite les éléments de l’installation sur cette base (points et éléments d’approvisionnement, réseaux de distribution d’eau, consommations : sprinklers, RIA, émetteurs, bouches de sortie pour colonnes humides, etc.).

Modèles compatibles (selon options)

• CYPE Architecture
• IFC Builder
• Modèles au format IFC (issus de logiciels CAO/BIM tels que Allplan, ArchiCAD, etc.) téléversés dans le projet BIMserver.center via la plateforme web
• Autodesk Revit via le Plugin Open BIM - Revit
• CYPECAD MEP*

* Importation de la géométrie architecturale uniquement (la conception des installations d’extinction d’incendie réalisée dans CYPECAD MEP n’est pas importée).

Importation d’éléments et d’exigences

• Importation de la disposition des RIA et des bouches d’entrée et/ou de sortie des colonnes sèches et humides, lorsque ces éléments sont présents dans le modèle.
• Importation des exigences d’installation de sprinklers dans les locaux à partir de modèles calculés dans CYPEFIRE.

Sortie de données

• Exportation des récapitulatifs : HTML, DOCX, PDF, RTF, TXT.
• Exportation des plans : DXF, DWG, PDF.
• Exportation de l’estimatif : FIEBDC-3.
• Exportation vers BIMserver.center au format IFC, afin de permettre la visualisation par les intervenants autorisés.

Les informations générées par CYPEFIRE Hydraulic Systems peuvent être utilisées par :

• CYPEFIRE FDS : importation de la disposition des sprinklers.
• Autodesk Revit (via le Plugin Open BIM - Revit) : importation des informations pour visualisation et gestion dans Revit, avec possibilité de générer des éléments natifs de Revit à partir du fichier IFC du système de tuyauteries.

L'interface de CYPEFIRE Hydraulic Systems présente deux onglets avec des environnements de travail différenciés : ‘Installation’ et ‘Estimatif’. Ces environnements sont similaires à ceux des autres outils CYPE et disposent d'un système de fenêtres ancrables qui peuvent être personnalisées pour adapter l'espace de travail aux besoins du projet.

Onglet ‘Installation’

L'onglet par défaut activé au démarrage est l'onglet ‘Installation’. Il présente un environnement de travail qui permet de concevoir rapidement et facilement l'installation, aussi bien dans une vue 3D que dans n'importe quel type de vue 2D (tels que les vues de dessus et les élévations). De cette manière, les éléments de l'installation peuvent être introduits en utilisant la vue la plus appropriée à tout moment.

Cet onglet comporte :

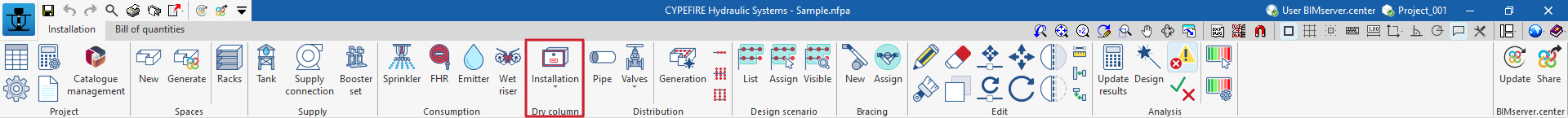

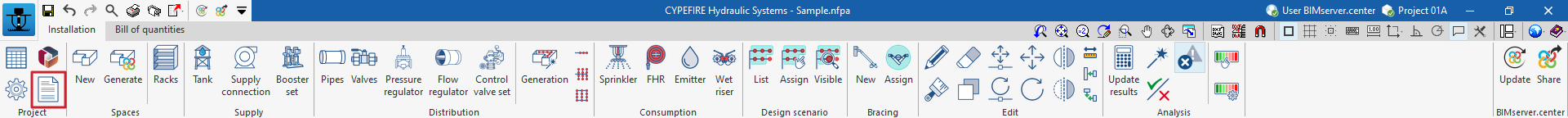

• Une barre d'outils supérieure où se trouvent les outils pour : gérer les caractéristiques générales du projet ; introduire et générer les locaux ; saisir les points d'approvisionnement, les éléments du réseau de distribution d'eau et les consommations (sprinklers, RIA, émetteurs et bouches de sortie pour colonnes humides) ; définir les hypothèses de calcul ; saisir les contreventements sismiques ; utiliser les outils d'édition ; effectuer le calcul, la vérification et le dimensionnement de l'installation.
• L’espace de modélisation, sur le côté droit de l'écran, où tous les éléments du projet sont saisis, édités et affichés.
• Sur le côté gauche, plusieurs panneaux avec des outils pour définir les vues du projet et gérer la visibilité des éléments lus et des éléments propres.

Onglet ‘Schémas’

L'onglet ‘Schémas’ présente un environnement de travail qui permet de composer les schémas de l'installation d'extinction d'incendie sur des feuilles aux formats souhaités.

Cet onglet affiche :

• Une barre d'outils supérieure dans laquelle se trouvent les outils permettant d'introduire les éléments qui composent l'installation d'extinction d'incendie et de configurer les options de visualisation.
• L'espace de travail, à droite de l'écran, où les schémas de l'installation sont saisis, édités et visualisés.
• Sur le côté gauche, un panneau de navigation entre les différents schémas créés, qui sont composés sur des feuilles de format et d'échelle modifiables.

Onglet ‘Estimatif’

D’autre part, l'onglet ‘Estimatif’ permet de gérer le métré et l’estimatif des installations de distribution, et présente :

• Une barre d'outils supérieure où se trouvent les outils de création et d'édition de l’estimatif, ainsi que ceux de gestion et de création de récapitulatifs.
• Une fenêtre graphique avec sa propre barre d'outils, située à droite, dans laquelle visualiser les différents éléments de l’ouvrage.
• Une zone spécifique pour la structuration de l’estimatif, sur le côté gauche.

ouvrage et liaison à BIMserver.center

Au démarrage du logiciel, en cliquant sur 'Nouveau', vous pouvez créer un 'Nouvel ouvrage', puis l’intégrer à un projet existant sur BIMserver.center.

Cette opération se fait dans la fenêtre 'Sélection du projet' :

• À gauche, vous pouvez vous connecter avec un compte BIMserver.center.
• Vous pouvez 'Créer un nouveau projet' : le projet sera alors visible sur BIMserver.center.
• Vous pouvez aussi démarrer sans lier l’ouvrage à BIMserver.center en décochant 'Se lier à un projet de BIMserver.center' (en haut à gauche).

Une fois l’ouvrage créé, vous accédez à l’interface, où la fenêtre graphique affiche le ou les modèles importés. À tout moment, vous pouvez partager ou importer des fichiers via le bloc 'BIMserver.center' (en haut à droite des logiciels).

Importation de modèles BIM

Si, lors de la création de l’ouvrage, vous sélectionnez un projet hébergé sur BIMserver.center, la fenêtre 'Importation de modèles BIM' s’ouvre et affiche les fichiers du projet au format IFC.

• Cochez 'Importer' pour inclure un ou plusieurs modèles.
• Validez pour lancer l’importation.

Dans l’interface :

• la fenêtre graphique présente les modèles importés ;
• si les IFC contiennent ces informations, les vues de dessus nécessaires au développement du modèle d’installation sont également importées et créées.

Assistant de configuration : sélection des normes, téléchargement des catalogues et classification des locaux

Après l’importation du modèle, le logiciel ouvre l’assistant 'Configuration'. Suivez les étapes ci-dessous.

Norme

Sélectionnez la réglementation applicable parmi celles disponibles pour les différents pays et régions. Le logiciel importe automatiquement les vérifications associées.

Catalogues

Connectez-vous à Open BIM Database pour télécharger et gérer les catalogues de fabricants. Ces catalogues seront disponibles lors de l’introduction des éléments de l’installation.

Espaces

Définissez la classification automatique des espaces extraits du fichier IFC, selon les typologies requises par le logiciel.

Commencez par créer des entrées dans la liste (ou tableau) d’attribution. Deux méthodes sont possibles.

A) Ajouter des espaces manuellement

Cliquez sur 'Ajouter' (barre d’outils supérieure de la liste), puis définissez un groupe d’espaces à extraire :

1. Dans la fenêtre 'Espace', utilisez 'Filtres' pour sélectionner l’'Ensemble' et/ou le 'Paramètre' servant de propriété de filtrage.
   Utilisez les boutons d’aide à droite pour consulter les ensembles/paramètres disponibles et en choisir un (ex. 'TypeName' : nom du type, ou 'Name' : nom de l’élément).
2. Dans 'Valeur', saisissez la valeur attendue pour cette propriété.
   Utilisez le bouton d’aide à droite pour afficher les valeurs existantes dans le modèle et en sélectionner une.
3. Validez avec 'Accepter'.
   Le logiciel ajoute une entrée correspondant au groupe d’espaces dont la propriété possède la valeur indiquée.

B) Ajouter des espaces automatiquement (assistant)

Cliquez sur l’assistant (bouton avec flèche bleue dans la barre d’outils de la liste) pour importer en une fois tous les espaces, groupés selon une propriété.

1. Dans la fenêtre 'Sélectionnez le paramètre', choisissez la propriété dans la liste de gauche (ex. 'TypeName' ou 'Name').
2. À droite, cochez les valeurs de 'Valeur' que vous souhaitez importer.
3. Validez avec 'OK'.
   Le logiciel crée une entrée pour chaque groupe d’espaces correspondant aux valeurs sélectionnées.

Dans les deux cas, modifiez ensuite chaque entrée si nécessaire via 'Éditer'.

Paramètres à renseigner pour chaque entrée

Pour chaque groupe d’espaces de la liste, renseignez également les informations suivantes :

• Type de local / zone (sprinklers)
  Cochez 'Nécessite un système de sprinklers', puis sélectionnez un type de local parmi ceux disponibles pour la réglementation choisie.
  Le logiciel coche alors la colonne 'Sprinklers' et renseigne la colonne 'Type'.
• Espace pour réservoir
  Indiquez 'Espace pour le réservoir'. Cette information sert de support au processus 'Génération initiale' pour générer un réservoir dans cet espace.
• Local valable pour le passage d’installations
  Cochez 'Local valable pour le passage d’installations'. Cette information sert de support à 'Générer des collecteurs' afin d’autoriser la génération et le passage des tuyauteries dans cet espace.
  Le logiciel coche la colonne 'Valable'.
• Escalier
  Cochez 'Escalier'. Le logiciel coche la colonne 'Escalier'.
• Protection de sprinklers sur faux-plafond (deux couches)
  Cochez 'Protection de sprinklers sur le faux-plafond' et saisissez la 'Hauteur de la lame d’air'.
  • Si l’option est cochée : saisissez la hauteur manuellement.
  • Si l’option n’est pas cochée : le logiciel tente de calculer la hauteur à partir du modèle BIM ; si l’entité nécessaire est absente, le logiciel considère qu’il n’y a pas de faux plafond et réalise l’installation sans protection au-dessus du faux-plafond.
    Le logiciel coche la colonne 'Deux couches' et renseigne, si applicable, la colonne 'Hauteur'.
• Espace pour surpresseurs
  Indiquez 'Espace pour surpresseurs' (support pour 'Génération initiale', afin de générer un groupe de pression dans cet espace).
  Via le bouton d’édition à droite, précisez si l’espace est réservé à :
  • 'Espace réservé pour la pompe alimentant le système de sprinklers'
  • 'Espace réservé à la pompe alimentant le système de bouches d’incendie'
  • 'Espace réservé pour la pompe alimentant le système de colonne humide'
    Le logiciel coche alors les colonnes 'Pompe de sprinklers', 'Pompe RIA' et/ou 'Pompe col. humide'.
• Colonne montante (passage vertical)
  Cochez 'Colonne montante' pour autoriser le passage vertical de conduites (information de référence pour 'Génération initiale', puis utilisée par 'Générer des collecteurs' pour positionner les colonnes).
  Via le bouton d’édition à droite, précisez le type de passage vertical :
  • 'Passage vertical d’installations pour sprinklers'
  • 'Passage vertical d’installations pour RIA'
  • 'Passage vertical d’installations pour colonne sèche'
  • 'Passage vertical d’installations pour colonne humide'
    Le logiciel coche alors les colonnes 'SPK', 'RIA', 'Sèche' et/ou 'Humide'.

• RIA:
  • IfcEntity: IfcFireSuppressionTerminal
  • PredefinedType: HOSEREEL
• Sortie de colonne humide :
  • IfcEntity: IfcValve
  • PredefinedType: LANDINGVALVE
  • ObjectType: USERDEFINED
• Sortie de colonne sèche :
  • IfcEntity: IfcValve
  • PredefinedType: LANDINGVALVE
  • ObjectType: USERDEFINED
• Entrée de colonne sèche :
  • IfcEntity: IfcFireSuppressionTerminal
  • PredefinedType: BREECHINGINLET

Éléments introduits

Permet de consulter et d'éditer les données de chacun des éléments introduits dans le modèle, telles que leur référence, leur disposition 3D, leur typologie et leurs caractéristiques, dans les tableaux suivants :

• Locaux
• Surpresseurs
• Réservoirs
• Branchements
• Tuyauteries
• Vannes
• Sprinklers
• Robinets d’incendie armés
• Émetteurs
• Bouches de sortie de colonne humide
• Vannes de régulation de pression
• Vannes de régulation de débit
• Postes de contrôle
• Contreventements
• Rayonnages

Accédez aux paramètres suivants :

• Vérifications par type de zone
• Vérifications à réaliser dans les RIA
• Vérifications à réaliser dans les colonnes humides
• Espacement maximal entre supports
• Critères de dimensionnement

Utilisez les options d’importation situées à droite du panneau 'Configuration des normes' pour générer automatiquement ces données selon différentes réglementations nationales et internationales.

• NFPA 13 et NFPA 14 (États-Unis) –
  National Fire Protection Association. Standard for the Installation of Sprinkler Systems / Standard for the Installation of Standpipe and Hose Systems
• EN 12845:2016 (Union européenne)
  Installations fixes de lutte contre l'incendie - Systèmes d'extinction automatique du type sprinkleur - Conception, installation et maintenance
• CP 52:2004 (Singapour)
  Singapore Standard - Code of practice for automatic fire sprinkler system

Pour des installations situées dans d’autres pays, ou pour réaliser des calculs spécifiques, saisissez et configurez manuellement des vérifications personnalisées.

Les autres options de la colonne de droite vous permettent :

• d’importer et d’exporter sur le disque la configuration complète du panneau 'Configuration des normes' ;
• de sélectionner un fichier contenant des valeurs par défaut, utilisé lors de la création d’un nouvel ouvrage.

Voici le détail des fonctionnalités mentionnées.

Vérifications par type de zone

Dans cette section, activez et configurez les vérifications à réaliser pour chaque type de site saisi, selon son niveau de risque.

Pour chaque type de zone de la liste, définissez les paramètres suivants :

• Référence
  Référence du type de zone, en fonction de son niveau de risque.
• Description
  Description du type de zone.
• Options de calcul
  Pour chacune des options et vérifications suivantes, il est possible de saisir un texte descriptif personnalisable, en plus de la valeur numérique qui leur est associée :
  • Densité de conception (Valeur fixe / Définie par points) (optionnel)
    Quantité d'eau déversée par unité de temps par l'installation de sprinklers sur une surface donnée. Elle peut être exprimée par une valeur fixe ou par une courbe qui détermine la densité de conception à prendre en compte en fonction de la zone d'action des sprinklers actifs.
  • Pression minimale de travail
    Pression minimale qui doit être atteinte au niveau des sprinklers.
  • Débit minimal de conception
    Débit minimal admissible que doivent fournir les sprinklers. Il correspond à la valeur maximale obtenue à partir des trois équations suivantes :
    • Q = k * (Pmin)^¹/² (optionnel)
      Débit (Q) exprimé en fonction du coefficient de décharge (k), défini pour le type de sprinkler, et de la pression minimale de fonctionnement du sprinkler (Pmin).
    • Q = D * A (optionnel)
      Débit (Q) exprimé en fonction de la densité de conception (D) et de la section de passage (A).
    • Valeur fixe (en unités de volume/temps) (optionnel)
      Cette valeur est modifiable.
  • Durée minimale de l'alimentation en eau (optionnel)
    Si l'installation est alimentée par un réservoir, celui-ci doit être capable de fournir de l'eau pendant la durée minimale indiquée dans cette section.
  • Surface impliquée maximale (Par surface) / Par sprinklers)
    Valeur maximale de la surface de couverture, exprimée en m² ou en nombre de sprinklers actifs.
  • Surface protégée maximale par poste de contrôle (optipnnel)
    Si l'installation dispose d'un poste de contrôle, la surface protégée par celui-ci ne doit pas dépasser cette valeur.
  • Restrictions
    Permet de configurer des restrictions lors de l'installation, en définissant le type de réponse pour chaque type de détecteur. Les détecteurs présentant des réponses différentes ne pourront pas être installés ensemble, selon que les cases situées au bas de la boîte de dialogue sont cochées ou non.
    • Type de sprinkler (Sprinkler standard / Standard sprinkler sidewall / Residential sprinkler / Rociador ESFR / Pour tous les types) / Type de réponse (Standard / Rapide / Pour tous les types)
    • Permet d'installer des sprinklers de réponse distincte (optionnel)
    • Permettre l'installation de 'Residential sprinkler' avec d'autres types de sprinklers (optionnel)
  • Vitesse maximale (optionnel)
    Vitesse maximale admissible du fluide dans les tuyauteries.

• Vérifications à réaliser dans les sprinklers
  Les vérifications suivantes peuvent être activées et configurées pour les différents types de sprinklers (« Sprinkler standard », « Standard sprinkler sidewall", "Residential sprinkler », « Sprinkler ESFR ») :
  • Espacement maximal entre sprinklers (Valeur fixe / En fonction de la densité de décharge) (optionnel)
  • Espacement maximal entre sprinklers (optionnel)
  • Distance maximale aux murs (Valeur fixe / En fonction de la densité de décharge) (optionnel)
  • Distance minimale au mur (optionnel)
  • Surface maximale admissible de la zone protégée (Valeur fixe / En fonction de la densité de décharge) (optionnel)
  • Zone protégée minimale (optionnel)
  • Largeur maximale du local (sans sprinklers centraux) (optionnel) [uniquement pour la version « Standard sprinkler sidewall »]
  • Largeur maximale du local (avec sprinklers centraux) (optionnel) [uniquement pour la version « Standard sprinkler sidewall »]
  • Espacement maximal parallèle à la pente (optionnel)
  • Espacement maximal perpendiculaire à la pente (optionnel)

Vérifications à réaliser dans les RIA

Dans cette section, vous pouvez activer et configurer les contrôles à effectuer sur les bouches d'incendie installées pour chaque type de risque.

Pour chaque type de risque figurant dans la liste, le programme permet de définir les paramètres suivants :

• Référence
  Référence du type de risque.
• Description
  Description du type de risque.
• Vérifications à réaliser dans les RIA Les vérifications
  suivantes peuvent être activées et configurées pour les bouches d'incendie équipées :
  • Durée minimale de l'alimentation en eau (optionnel)
  • Débit minimal de conception (optionnel)
  • Pression minimale de travail (optionnel)
• Vérifications à réaliser dans les tuyauteries
  Permet d'activer et de configurer les vérifications suivantes sur les tuyauteries :
  • Vitesse maximale (optionnel)
    Vitesse maximale admissible du fluide dans les tuyauteries.

Vérifications à effectuer sur les colonnes humides

Dans cette section, activez et configurez les vérifications à réaliser sur les colonnes humides.

Pour chaque type de vérification de la liste, le logiciel vous permet de définir les paramètres suivants :

• Référence
  Référence de la vérification.
• Description
  Description du contrôle.
• Durée minimale de l'alimentation en eau
• Pression maximale (optionnel)
• Pression minimale (optionnel)
• Débit minimal (optionnel)
• Vitesse maximale (optionnel)
• Nombre de montants / Débit minimal (l/min)

Espacement maximal entre supports

Permet de définir l'espacement maximal entre les supports pour les différents matériaux et diamètres de tuyauterie.

Cela permet au logiciel d’ajuster automatiquement les métrés des supports de tuyauterie en fonction de la géométrie de l’installation saisie dans le modèle et de l’espacement défini.

L’option 'Générer le métré des supports' se trouve dans 'Données générales' > 'Conditions de calcul' > bloc 'Projet'.

Critères de dimensionnement

Cela permet de configurer les critères de dimensionnement utilisés par le logiciel lorsque vous cliquez sur l’option 'Dimensionner' dans le bloc 'Calcul' de la barre d’outils principale :

• Diamètre - Sprinklers/RIA/Colonne humide/Colonne sèche (optionnel)
  Le logiciel adapte le diamètre des tuyauteries en fonction du nombre de sprinklers, de RIA ou de sorties de colonnes humides ou sèches.

Certains diamètres ne sont disponibles que pour les tuyauteries en polypropylène.

Les options disponibles sont les suivantes :

• Vérifications par type de local
• Vérifications à effectuer dans les RIA
• Paramètres de calcul
• Options de tuyauteries
• Vannes
• Données du projet
• Critères de dimensionnement
• Options de prescription

En utilisant les options d'importation de configuration disponibles sur le côté droit du panneau ‘Options générales’, il est possible de générer automatiquement ces données pour différentes normes nationales et internationales, telles que les suivantes :

• NFPA 13 et NFPA 14 (États-Unis)
  National Fire Protection Association. Standard for the Installation of Sprinkler Systems / Standard for the Installation of Standpipe and Hose Systems
• EN 12845:2016 (Union européenne)
  Installations fixes de lutte contre l'incendie - Systèmes d'extinction automatique du type sprinkleur - Conception, installation et maintenance
• CP 52:2004 (Singapour)
  Singapore Standard - Code of practice for automatic fire sprinkler system

Pour les installations dans le reste du monde ou pour des calculs spécifiques, les vérifications peuvent être introduites et configurées manuellement de manière personnalisée.

Les autres options de la colonne de droite permettent d'importer et d'exporter la configuration complète du panneau ‘Options générales’ vers des fichiers sur disque, ainsi que de sélectionner un fichier de valeurs initiales pour la création d'un nouvel ouvrage.

Les outils mentionnés sont détaillés ci-dessous.

Vérifications par type de local

Cette section permet d'activer et de configurer les vérifications à effectuer pour chaque type de local introduit en fonction du risque qu'il présente.

Pour chaque type de local, le logiciel permet de définir les paramètres suivants :

• Référence
  Référence du type de local, en fonction de son risque.
• Description
  Description du type de local.
• Options de calcul
  Pour chacune des options et des vérifications suivantes, un texte descriptif configurable peut être saisi en plus de la valeur numérique qui leur est associée :
  • Densité de conception (Valeur fixe / Définie par points) (optionnel)
    Cantidad de agua descargada por unidad de tiempo por la instalación de rociadores sobre una superficie determinada. Se puede expresar con un valor fijo o mediante una curva que obtiene la densidad de diseño a considerar a partir del área de operación de los rociadores activos.
    Quantité d'eau déversée par unité de temps par l'installation de sprinklers sur une surface donnée. Elle peut être exprimée par une valeur fixe ou par une courbe qui permet d'obtenir la densité de conception à prendre en compte à partir de la surface impliquée des sprinklers actifs.
  • Pression minimale de travail
    Pression minimale à atteindre dans les sprinklers.
  • Débit minimal de conception
    Débit minimal admissible à fournir par les sprinklers. À prendre sur le maximum obtenu à partir des trois équations indiquées :
    • Q = k * (Pmín)1/2 (optionnel)
      Débit (Q) exprimé en fonction du facteur de décharge (k), défini dans le type de sprinkler, et de la pression minimale de travail dans le sprinkler (Pmín).
    • Q = D * A (optionnel)
      Débit (Q) exprimé en fonction de la densité de conception (D) et de la surface impliquée (A).
    • Valeur fixe (en unités de volume/temps) (optionnel)
      Cette valeur est directement modifiable par l'utilisateur.
  • Durée minimale de l'alimentation en eau (optionnel)
    Si l'installation est basée sur un réservoir, celui-ci doit pouvoir fournir de l'eau pendant la durée minimale fixée dans le cette section.
  • Surface impliquée maximale (Par surface / Par sprinkler)
    Valeur maximale de la surface impliquée, exprimée en surface ou en nombre de sprinklers actifs.
  • Surface protégée maximale par poste de contrôle (optionnel)
    Si l'installation comporte un poste de contrôle, la zone protégée par le poste de contrôle ne doit pas dépasser cette valeur.
  • Restrictions
    Permet de configurer les restrictions d'installation, en définissant le type de réponse pour chaque type de sprinkler. Les sprinklers ayant des types de réponse différents ne peuvent pas être installés ensemble, selon que les cases au bas de la boîte de dialogue sont cochées ou non.
    • Type de sprinkler (Sprinkler standard / Standard sprinkler sidewall / Residential sprinkler / Sprinkler ESFR / Pour tous les types) / Type de réponse (Standard / Rapide / Pour tous les types)
    • Permet d'installer des sprinklers de réponse distincte (optionnel)
    • Permettre l'installation de 'Residential sprinkler' avec d'autres types de sprinklers (optionnel)

• Vérifications à réaliser dans les sprinklers
  Les vérifications suivantes peuvent être activées et configurées pour les différents types de sprinklers : ‘Sprinkler standard’, 'Standard sprinkler sidewall', 'Residential sprinkler', ‘Sprinkler ESFR’ :
  • Espacement maximal entre sprinklers (Valeur fixe / En fonction de la densité de décharge) (optionnel)
  • Espacement minimal entre sprinklers (optionnel)
  • Distance maximale aux murs (Valeur fixe / En fonction de la densité de décharge) (optionnel)
  • Distance minimale au mur (optionnel)
  • Surface maximale admissible de la zone protégée (Valeur fixe / En fonction de la densité de décharge) (optionnel)
  • Zone protégée minimale (optionnel)
  • Largeur maximale du local (sans sprinklers centraux) (optionnel) [uniquement dans ‘Standard sprinkler sidewall’]
  • Largeur maximale du local (avec sprinklers centraux) [uniquement dans ‘Standard sprinkler sidewall’] (optionnel) [uniquement dans ‘Standard sprinkler sidewall’]
  • Espacement maximal parallèle à la pente (optionnel)
  • Espacement maximal perpendiculaire à la pente (optionnel)

• Vérifications à réaliser dans les RIA
  Les vérifications suivantes peuvent être activées et configurées pour être effectuées sur les robinets d’incendie armés :
  • Débit minimal de conception
  • Pression minimale de travail

Vérifications à effectuer dans les RIA

Dans cette section, les vérifications à effectuer dans les robinets d'incendie armés pour chaque type de risque sont activées et configurées.

Pour chaque type de risque de la liste, le logiciel permet de définir les paramètres suivants :

• Référence
  Référence du type de risque.
• Description
  Description du type de risque.
• Vérifications à effectuer dans les RIA
  Il est possible d'activer et de configurer les vérifications suivantes à effectuer dans les robinets d'incendie armés :
  • Temps minimal d'approvisionnement en eau
  • Débit minimal de conception
  • Pression minimal de travail.

Paramètres de calcul

• Équation de calcul
  Permet de sélectionner l'équation de calcul des pertes de charge :
  • Hazen-Williams
    La méthode de calcul Hazen-Williams est l'une des plus utilisées en raison de sa simplicité de calcul, mais elle ne peut pas être utilisée avec un liquide autre que l'eau. C'est la méthode sélectionnée par défaut.
  • Darcy-Weisbach
    La méthode de calcul de Darcy-Weisbach est plus précise que la précédente, mais plus complexe en raison du calcul du facteur de friction. Cette méthode est exigée dans certains cas spécifiques par certaines normes, comme la NFPA 13. Le choix de cette méthode de calcul permet de régler les paramètres suivants :
    • Gravité spécifique
      Ratio de la densité du fluide par rapport à celle de l'eau à 4°C.
    • Viscosité relative
      Ratio de la viscosité cinématique du fluide par rapport à celle de l'eau à 20°C.
    • Précision
      Critère de convergence utilisé pour indiquer que la solution à l'équation non linéaire a été trouvée. Le calcul itératif se termine quand la somme de toutes les différences de débit divisée par la somme de tous les débits de ligne est inférieure au nombre indiqué dans cette section.

• Perte de charge dans les tuyauteries
  Permet d'introduire un coefficient de sécurité qui augmente la longueur des tuyauteries pour simuler les pertes de pression dues à des éléments singuliers tels que les coudes, les croix, les tés, les vannes, etc.
  • Coefficient de majoration
    Cette valeur doit être supérieure à l'unité. Par exemple, pour représenter une augmentation de 15 % des pertes de charge, une valeur de 1,15 doit être renseignée.

• Pertes de charge par raccords (optionnel)
  En activant cette option, les raccords tels que les assemblages, les coudes, les tés ou les croix sont générés pendant le calcul en fonction de la géométrie du réseau et peuvent être affichés dans la représentation 3D de l'installation. En outre, dans cette section, le logiciel permet de configurer le coefficient de pertes de charge associé aux différents types de raccords générés, aussi bien dans l’antenne avec flux direct que dans l’antenne avec changement de direction, le cas échéant.
  • Assemblage (Flux direct)
  • Coude à 45º (Changement de direction)
  • Coude à 90º (Changement de direction)
  • Té standard (Flux direct, Changement de direction)
  • Croix (Flux direct, Changement de direction)

• Calcul sismique (optionnel)
  En activant cette option et en définissant le paramètre suivant, il est possible de saisir et de calculer les contreventements sismiques dans l'installation à l'aide des options du bloc ‘Contreventements’ de la barre d'outils principale.
  • Coefficient sismique 'Cp'
    Il peut être saisi directement ou utilisé l'assistant à droite pour l'obtenir à partir du ‘Paramètre d'accélération spectrale pour des périodes courtes (Ss)’, conformément à « SEI/ASCE 7, Minimum Design Loads of Buildings and other Structures ».

Options de tuyauteries

• Vérifications
  Permet d'activer et de configurer les vérifications suivantes sur les tuyauteries :
  • Vitesse maximale (optionnel)
    Vitesse maximale du fluide autorisée dans les tuyauteries.
  • Perte de charge maximale admissible (optionnel)
    Rapport maximal admissible pour la perte de charge produite dans un tronçon de tuyauterie, exprimé en pourcentage. Si la différence de pression entre le nœud initial et le nœud final est supérieure à la valeur indiquée, une alerte sera affichée sur la tuyauterie pour signaler que le tronçon doit être redimensionné.
    Cette option permet de détecter rapidement les tronçons qui, en raison de leurs dimensions, produisent d'importantes pertes de charge et doivent donc être redimensionnées. La valeur par défaut est de 40%.

• Métrés
  • Générer le métré des supports (optionnel)
    L'activation de cette option génère automatiquement le métré des supports des tuyauteries à partir de la géométrie de l'installation introduite dans le modèle. Le bouton de droite permet de configurer ce métré en éditant l'espacement maximal entre supports pour les différents matériaux et diamètres de tuyauteries.

Données du projet

Permet de saisir dans le logiciel les données du projet suivantes pour qu'elles soient utilisées et affichées dans la composition des récapitulatifs :

• Nom du projet
• Lieu de réalisation
• Référence du plan / Date
• Référence de la surface impliquée / Date
• Nom de l'entrepreneur
• Adresse
• Numéro de téléphone
• Nom du projeteur
• Autorité compétente

Vannes

Permet de définir les types de vannes. Ces éléments peuvent être introduits dans le modèle à partir de l'option 'Vannes' du bloc 'Distribution' de la barre d'outils principale.

Les données associées à chaque vanne sont les suivantes :

• Référence
  Référence de la vanne.
• Coefficient de pertes
  Coefficient de pertes de charge associé à la vanne.

L'assistant situé en haut à droite de la liste vous permet d'importer les 'Types de vannes prédéfinis' inclus dans le logiciel.

Options de prescription

Permet de configurer la documentation produite par le logiciel (plans, récapitulatifs, métrés, etc.), en établissant les critères de génération des descriptions des équipements, matériels ou services sélectionnés dans les catalogues téléchargés de Open BIM Database et inclus dans le projet.

• Prescription commerciale du produit sélectionné
  La description des équipements, matériels et services prescrit exclusivement le produit sélectionné.
• Prescription avec possibilité d'un produit équivalent
  La description des équipements, matériels et services prescrit le produit sélectionné en indiquant la possibilité d'utiliser un produit équivalent.
• Description sans spécification du produit commercial
  La description des équipements, matériels et services ne spécifie pas de produit commercial particulier.

Données du projet

Permet de saisir les données suivantes du projet dans le logiciel pour les utiliser et les afficher dans la présentation de la liste :

• Nom du projet
• Emplacement
• Numéro d'identification du plan / Date
• Référence de la zone d'exploitation / Date
• Nom de l'entrepreneur
• Adresse
• Numéro de téléphone
• Nom du dessinateur-projeteur
• Autorité compétente

Gestion des catalogues

Permet de télécharger les catalogues de fabricants en utilisant la connexion avec la base de données Open BIM Database, ce qui facilite l'introduction des données dans le logiciel pour le développement du projet.

En cliquant sur cette option, une fenêtre s'ouvre avec les catalogues de fabricants disponibles.

L'option 'Filtres appliqués' permet d'appliquer des filtres par 'Catégorie', 'Langue' et 'Pays', afin d'afficher uniquement les fabricants qui proposent des catalogues de produits présentant ces caractéristiques.

Téléchargement des catalogues

Les options suivantes sont présentées pour chaque fabricant :

• Télécharger
  Télécharge le catalogue du fabricant. Les produits du catalogue seront disponibles dans le projet.
• Actualiser
  Met à jour le catalogue du fabricant sélectionné à la dernière version, en supprimant la version téléchargée dans le projet.
• Effacer
  Supprime le catalogue du fabricant sélectionné. Les produits du catalogue ne seront plus disponibles dans le projet.

Connexion à Open BIM Database

Au bas de cette boîte de dialogue, le logiciel permet à l'utilisateur de se connecter avec son compte et son mot de passe Open BIM Database.

Rayonnages

Permet d'insérer des rayonnages dans le modèle.

L'existence de rayonnages peut affecter le calcul des sprinklers ESFR : l’espacement maximal entre sprinklers ou la distance maximale aux murs est limitée en fonction de la hauteur des rayonnages selon certaines normes telles que NFPA 13. Ces limitations peuvent être prises en compte et adaptées dans les ’Vérifications à réaliser dans les sprinklers’, qui se trouvent dans ‘Vérifications par type de local’, dans les ‘Configuration de normes’ du bloc ‘Projet’.

Lors de la saisie d'un élément de type rayonnage, le logiciel permet de définir les paramètres suivants :

• Référence
  Référence du rayonnage.
• Hauteur
  Hauteur du rayonnage.

Ensuite, le contour du rayonnage est dessiné dans la vue de dessus. Le logiciel génère automatiquement la géométrie du rayonnage à partir de ces informations.

Lors de l'édition d'un rayonnage déjà introduit, il est possible de modifier, outre la ‘Hauteur’ et la ‘Référence’, la ‘Cote sur le terrain naturel’ et les coordonnées absolues « X » et « Y » des sommets du polygone qui définit le contour en vue de dessus du rayonnage.

Branchement au réseau publique

Introduisez un branchement au réseau public comme point initial d’approvisionnement de l’installation.

Paramètres

Ces valeurs (évaluées via des essais spécifiques) décrivent la capacité du réseau :

• Référence
  Renseignez l’identifiant du branchement.
• Pression statique
  Indiquez la pression d’entrée mesurée avec le fluide au repos.
• Pression résiduelle
  Indiquez la pression mesurée au branchement lorsque l’eau circule au débit résiduel.
• Débit résiduel
  Indiquez le débit garanti par le réseau public tout en maintenant la pression résiduelle.

Surpresseur

Introduisez un surpresseur dans l’installation pour augmenter la pression disponible.

Paramètres

• Référence
  Renseignez l’identifiant du surpresseur.
• Générique
  Définissez une courbe de fonctionnement en saisissant des points de 'Débit' et de 'Pression'. Saisissez les points par débit croissant et pression décroissante.
• Fabricant
  Sélectionnez un modèle issu des catalogues fabricants disponibles dans Open BIM Database (téléchargement via 'Catalogues', bloc 'Projet') :
  • Catalogue
  • Sélection

Robinet d’incendie armé (RIA)

Permet d’introduire un robinet d'incendie armé (RIA).

Lors de la saisie ou de la modification d'un robinet d'incendie armé, les paramètres suivants peuvent être configurés :

• Référence
  Référence du robinet d’incendie armé.
• Catalogue / Sélection
  Le logiciel permet de sélectionner un robinet d’incendie armé à partir des ‘Catalogues de fabricants’, s'ils sont disponibles, ou à partir de la ‘Bibliothèque d'éléments génériques’ en utilisant l'assistant disponible à droite. Ces types d'éléments peuvent être créés et édités à partir des options ‘Gestion des catalogues’ et ‘Bibliothèque d'éléments génériques’, respectivement, dans le bloc ‘Projet’.
• Vérifications
  Permet de sélectionner lesvérifications à effectuer sur le robinet d'incendie armé. Les 'Vérifications à réaliser dans les RIA' peuvent être définis dans les 'Options générales', du bloc 'Projet' de la barre d'outils supérieure. Cette section apparaît après avoir sélectionné un robinet d'incendie armé dans le catalogue.

Les vérifications à effectuer sur les robinets d’incendie armés peuvent être définies pour chaque type de local dans les ‘Options générales’ du bloc ‘Projet’ de la barre d'outils supérieure.

Émetteur

Permet de saisir un émetteur générique.

Les émetteurs permettent de simuler, de calculer et d’effectuer la vérification hydraulique de n'importe quel élément d'une installation d'extinction d'incendie (sprinklers, RIA, poteaux ou bouches d'incendie, etc.), sans dépendre des restrictions géométriques et hydrauliques des sprinklers et des robinets d’incendie armés introduits à l'aide des autres options de ce bloc.

Lors de la saisie ou de la modification d'un émetteur, les paramètres suivants peuvent être configurés :

• Référence
  Référence de l'émetteur. Permet d'identifier l'élément inséré dans le récapitulatif.
• K-Factor
  Facteur de décharge de l'émetteur pour le calcul du débit.

Le logiciel n'effectue pas de vérifications sur les émetteurs mais, grâce au moteur de calcul EPANET, il est en mesure de réaliser le calcul hydraulique du système conçu. De plus, les données de débit et de pression obtenues pour chacun des émetteurs introduits peuvent être visualisées sur l'interface du logiciel.

Colonne humide

Permet d'introduire une bouche de sortie pour une colonne humide.

Cet élément se comporte de la même manière qu'un sprinkler, une bouche d'incendie ou un émetteur. Il peut être raccordé à tout point de l'installation et attribué aux hypothèses de calcul souhaitées pour obtenir le débit et la pression résultant du calcul.

Lors de la saisie ou de l'édition d'une bouche de sortie pour une colonne humide, les paramètres suivants peuvent être configurés :

• Référence
  Référence de la bouche de sortie pour une colonne humide.
• Catalogue / Sélection
  Le logiciel permet de sélectionner une bouche de sortie pour une colonne humide des catalogues de fabricants inclus dans Open BIM Database. Ceux-ci peuvent être téléchargés à partir de l'option 'Gestion des catalogues' du bloc 'Projet'.

Comme pour les émetteurs, le logiciel n'effectue pas de vérifications normatives sur les bouches de sortie pour une colonne humide, mais, grâce au moteur de calcul EPANET, il est en mesure d'effectuer le calcul hydraulique du système conçu. De plus, sur l'interface même du logiciel, il est possible de visualiser les données de débit et de pression obtenues pour chacune des bouches de sortie introduites pour une colonne humide.

Colonne montante

Permet d'introduire une tuyauterie verticale ou une colonne montante en indiquant un 'Niveau initial' et un 'Niveau final'. À chacun de ces étages, il est possible d'indiquer un 'Déplacement' afin d'ajuster la position des points extrêmes de la colonne montante.

Les autres paramètres sont identiques à ceux qui apparaissent lorsque l'on utilise l'option 'Tuyauterie'.

Vannes

Permet d'introduire une vanne dans le réseau de distribution. De cette manière, le logiciel tient compte des pertes de pression associées.

Lors de la saisie ou de l'édition d'une vanne, les paramètres suivants peuvent être configurés :

• Référence
  Référence de la vanne.
• Sélection
  Le logiciel permet de sélectionner une vanne dans la ‘Bibliothèque d'éléments génériques’ à l'aide de l'assistant disponible à droite. Ces types d'éléments peuvent être créés et édités à partir de l'option ‘Bibliothèque d'éléments génériques’ du bloc ‘Projet’.

Poste de contrôle

Permet d'insérer un poste de contrôle.

Le poste de contrôle est un ensemble qui comprend la vanne d'alarme, la vanne d'arrêt et toutes les vannes et raccords nécessaires au contrôle d'une installation hydraulique d'extinction.

La taille maximale de l'installation contrôlée par un poste de contrôle dépend du risque du bâtiment et est fixée dans les réglementations correspondantes.

La ‘Surface protégée maximale par poste de contrôle’ peut être définie pour chaque type de local en activant l'option correspondante dans les ‘Options générales’ du bloc ‘Projet’ de la barre d'outils supérieure.

Si la limite maximale admissible est dépassée, le logiciel l'indique après le calcul afin que les mesures nécessaires puissent être prises.

Lors de la saisie ou de la modification d'un poste de contrôle, il est possible de configurer les paramètres suivants :

• Référence
  Référence du poste de contrôle.

En outre, le processus de dimensionnement peut être effectué uniquement pour la partie de l'installation située en aval d'un poste de contrôle donné.

Régulateur de pression

Permet d'insérer un régulateur de pression.

Cet élément est utilisé pour limiter la pression dans l'installation hydraulique d'extinction d’incendie en aval de son point d'installation.

Lors de la saisie ou de l'édition d'un régulateur de pression, les paramètres suivants peuvent être configurés :

• Référence
  Référence du régulateur de pression.
• Pression limite
  Valeur de la pression limitée par le régulateur.

Régulateur de débit

Permet d'introduire un régulateur de débit.

Cet élément est utilisé pour limiter le débit de l'installation hydraulique d'extinction d’incendie en aval de son point d'installation.

Lors de la saisie ou de l'édition d'un régulateur de débit, les paramètres suivants peuvent être configurés :

• Référence
  Référence du régulateur de débit.
• Débit limite
  Valeur du débit limité par le régulateur.

Antenne

Utilisez cette option pour générer une antenne du réseau, avec ses tuyauteries et ses sprinklers.

Dans la fenêtre associée, sélectionnez :

• Sprinklers
  • Catalogue / Sélection
• Tuyauteries
  • Catalogue / Série / Collecteur / Antenne / Retombée (optionnel)

Paramètre disponible :

• Espacement entre sprinklers
  Valeur de l’espacement entre les sprinklers d'une même antenne.

Collecteur avec antennes

Utilisez cette option pour générer un réseau avec un collecteur central et des antennes disposées à gauche et à droite, incluant tuyauteries et sprinklers.

Dans la fenêtre associée, sélectionnez :

• Sprinklers
  • Catalogue / Sélection
• Tuyauteries
  • Catalogue / Série / Collecteur / Antenne / Retombée (optionnel)

Paramètres disponibles :

• Espacement entre sprinklers
  Définissez l’espacement entre les sprinklers d’une même antenne.
• Espacement entre antennes
  Définissez l’espacement entre les antennes le long du collecteur.
• Nombre de sprinklers sur chaque antenne à gauche / Nombre de sprinklers sur chaque antenne à droite
  Définissez la longueur de chaque antenne en fixant le nombre de sprinklers par antenne.

Réseau maillé

Utilisez cette option pour générer un réseau maillé composé d’un collecteur périphérique et d’antennes parallèles, avec tuyauteries et sprinklers.

Dans la fenêtre associée, sélectionnez :

• Sprinklers
  • Catalogue / Sélection
• Tuyauteries
  • Catalogue / Série / Collecteur / Antenne / Retombée (optionnel)

Paramètres disponibles :

• Réseau maillé (Entre les centres de collecteurs / Avec antennes à gauche du collecteur / Avec antennes à droite du collecteur)
  Définissez la position du collecteur et des antennes par rapport aux points d’insertion dans la zone de travail.
• Espacement entre sprinklers
  Définissez l’espacement entre les sprinklers d’une même antenne.
• Espacement entre antennes
  Définissez l’espacement entre les antennes le long du collecteur.
• Nombre de sprinklers par antenne
  Définissez la longueur des antennes et, par conséquent, l’espacement entre les collecteurs opposés du réseau.

Collecteur et antennes y ramales mediante polígono

Utilisez cette option pour générer un réseau en dessinant un rectangle dans l’espace de travail. Chaque « arbre » du réseau comprend un collecteur central et plusieurs branches à gauche et à droite. Définissez les tuyauteries et les sprinklers le long des antennes.

Dans la fenêtre associée, sélectionnez :

• Sprinklers
  • Catalogue / Sélection
• Tuyauteries
  • Catalogue / Série / Collecteur / Antenne / Retombée (optionnel)

Paramètres disponibles :

• Espacement entre sprinklers
  Définissez l’espacement entre les sprinklers d’une même antenne.
• Espacement entre antennes
  Définissez l’espacement entre les antennes le long du collecteur.
• Nombre de sprinklers sur chaque antenne à gauche / Nombre de sprinklers sur chaque antenne à droite
  Définissez la longueur des antennes et, par conséquent, l’espacement entre les collecteurs opposés du réseau.

Après avoir cliqué sur 'Accepter', indiquez trois points dans la zone de travail pour définir le rectangle. Le logiciel crée autant d’arbres de sprinklers que nécessaire pour couvrir la surface et place un 'Point de raccordement' sur chacun d’eux.

Génération des raccords et des pertes de charge associées

Les raccords d'installation tels que les assemblages, les coudes, les tés ou les raccords transversaux sont automatiquement générés dans le calcul si l'option ‘Pertes de charge par raccords’ est activée dans les ‘Paramètres de calcul’ des ‘Options générales’ disponibles dans le bloc ‘Projet’ de la barre d'outils principale de l'onglet ‘Installation’.

Cette option permet également de configurer le coefficient de perte de charge associé aux différents types de raccords générés, aussi bien dans l’antenne avec flux direct que dans l’antenne avec changement de direction, le cas échéant.

Édition des pertes de charge dans les raccords

Après la génération automatique, chacun des raccords peuvent être édités manuellement en utilisant l'option ‘Éditer’ du bloc ‘Édition’ de la barre d'outils principale de l'onglet ‘Installation’ et en cliquant sur le raccord.

En fonction de leur typologie, il est possible de modifier la perte de charge aussi bien dans l’antenne avec flux direct que dans l’antenne avec changement de direction. Pour ce faire, l'option correspondante doit être activée :

• Type
  Type de raccord généré.
• Référence
  Référence du raccord.
• Coefficients de perte de pression spécifiques (optionnel)
  Permet de modifier les coefficients de perte de pression du raccord.
  • Flux direct
    Coefficient de perte de pression dans l’antenne avec flux direct.
  • Changement de direction
    Coefficient de perte de pression dans l’antenne avec changement de direction.

Les raccords dont la perte de charge a été modifiée ont une couleur bleue plus prononcée afin de pouvoir les identifier rapidement sur l'installation.

Attribuer

Permet d'attribuer ou de désattribuer des éléments de l'installation d'extinction d’incendie (sprinklers, RIA et émetteurs) à l'une des hypothèses de calcul définies, pour indiquer qu'ils sont ouverts, actifs ou en fonctionnement.

Si un élément n'est pas attribué à une hypothèse, le logiciel considère qu'il n'est pas en fonctionnement et n'effectue aucune vérification hydraulique sur lui.

Vue

Permet de visualiser une hypothèse de calcul sur la zone de travail.

Le logiciel marque avec des sphères la position des éléments qui sont attribués à l'hypothèse visualisée.

Pour la différencier, il marque également d'une couleur la zone de fonctionnement des sprinklers actifs dans l’hypothèse sélectionnée, formée par la somme des zones protégées par chacun d'entre eux.

Le logiciel incorpore également les vérifications suivantes pendant le calcul pour assurer la distribution correcte des contreventements sismiques dans l'installation :

• Détection des points initial et final des collecteurs et des montants pour l'introduction des contreventements correspondants à proximité de ces derniers.
• Calcul de la distribution des contreventements le long des tuyauteries.
• Détection des sections de l'installation sans contreventement sismique et, par conséquent, non protégées contre les séismes.

Ces vérifications sont présentées comme des incidences sur l'installation au cas où elles ne seraient pas réalisées. Pour les résoudre, il faut modifier le nombre ou la disposition des contreventements sismiques dans l'installation.

Le logiciel intègre également les vérifications suivantes pendant le calcul pour garantir une distribution correcte des contreventements sismiques dans l'installation :

• Diamètre nominal
  Vérifie que le diamètre du collier est égal ou supérieur au diamètre de la tuyauterie qu'il supporte.
• Espacement entre supports
  Vérifie que l'espacement des supports ne dépasse pas la valeur maximale.
• Charge maximale du bras de renfort
  Vérifie que la charge attribuée au bras de renfort ne dépasse pas la valeur maximale autorisée par les types de composants sélectionnés.
• Charge maximale de l'ancrage
  Vérifie que la charge attribuée à l'ancrage ne dépasse pas la valeur maximale autorisée par les types de composants sélectionnés.

En outre, le bouton ‘Consulter les vérifications’ permet d'obtenir un fichier complet avec les données, le plan de détail et les résultats de calcul du contreventement sélectionné.

Attribuer

Permet d'attribuer ou de désattribuer les tuyauteries de l'installation d'extinction d'incendie à un contreventement sismique particulier.

En cliquant sur un contreventement sismique, une boîte de dialogue apparaît, dans laquelle vous pouvez choisir d'y ‘Attribuer’ ou d'en ‘Désattribuer’ les tuyauteries. Après avoir accepté, le logiciel met en surbrillance les tuyauteries qui lui sont déjà attribuées ou celles qui ne le sont pas encore, en fonction de l'opération sélectionnée. De cette façon, les tuyauteries souhaitées peuvent être sélectionnées pour compléter l'opération.

Actualiser résultats

Calculez l’installation selon les dernières modifications (y compris les hypothèses de calcul), mettez à jour les paramètres calculés des éléments et vérifiez leur conformité aux plages autorisées.

Affichez ensuite :

• des messages d’erreur ou d’alerte sur les zones non conformes ou problématiques ;
• les résultats et rapports dans la section 'Vérifications' du panneau d’édition des éléments concernés.

Dimensionner

Dimensionnez le réseau selon l’hypothèse sélectionnée, avec sélection automatique des diamètres de tuyauteries.

Le panneau 'Dimensionner' propose :

Hypothèse de calcul

Sélectionnez l’hypothèse à utiliser pour dimensionner l’installation. Visualisez entre parenthèses le nombre de sprinklers, RIA, émetteurs et bouches de sortie de colonnes humides associés à l’hypothèse.

Type de dimensionnement

• Total
  Dimensionnez l’ensemble de l’ouvrage.
• Partiel
  Dimensionnez uniquement la partie de l’installation située en aval d’un point de contrôle. Après validation du panneau, sélectionnez un 'Poste de contrôle' déjà introduit dans l’installation.

Dans le panneau d’édition de certains éléments (ex. : réservoirs), dimensionnez également l’élément directement via l’outil dédié, en partie inférieure droite.

Afficher/masquer les incidents

Activez cette option pour mettre en surbrillance les éléments contenant des erreurs. Survolez un élément mis en évidence pour afficher le message décrivant l’incide

Consultation des résultats à l'écran

Après avoir effectué le calcul, le logiciel affiche les résultats dans l'infobulle ou le texte d'information qui apparaît lorsque le curseur est positionné sur un élément de l'installation. Pour ce faire, il faut cocher l'option ‘Afficher les textes d'information’ dans la barre d'outils en haut à droite.

Vérifications dans le panneau d'édition

Le logiciel affiche également les ‘Vérifications’ du dernier calcul effectué dans la section correspondante du panneau d'édition pour chaque élément, ainsi que son état de conformité.

Analyse graphique des résultats

L'option ‘Analyse graphique des résultats’ du bloc ‘Calcul’ de la barre d'outils principale permet d'afficher les valeurs calculées de différentes grandeurs avec les tronçons de l'installation de distribution d'eau marquées par des couleurs.

Par défaut, le logiciel affiche les valeurs minimales et maximales de chaque facteur obtenues dans le calcul pour l'ensemble de l'installation. Cependant, l'échelle des couleurs peut être ajustée en fonction des plages spécifiques de valeurs minimales et maximales définies dans la boîte de dialogue correspondante.

Les résultats disponibles dans l'analyse graphique des résultats sont les suivants :

• Débit
• Vitesse
• Perte de pression
• Longueur
• Hauteur

Récapitulatifs de l’ouvrage

Le logiciel permet d'imprimer directement les récapitulatifs suivants de l’ouvrage ou de générer des fichiers HTML, PDF, TXT, RTF ou DOC.

Les récapitulatifs sont obtenus via l'option ‘Récapitulatifs’ du menu ‘Fichier’ ou via l'option spécifique en haut à gauche de l'interface.

• Projet
  Affiche un récapitulatif du projet comprenant les sections suivantes :
  • Index
  • Calcul hydraulique
    Comprend les données générales du projet et le graphique débit/pression de l'installation.
  • Nœuds
    • Référence des nœuds
    • Cote des nœuds
    • Type de nœud
    • Débit dans le nœud
    • Pression dans le nœud
  • Tuyauteries
    • Référence des nœuds initial et final
    • Cote initiale et cote finale
    • Diamètre
    • Longueur
    • Débit et vitesse du fluide
    • Pression initiale et presión finale
    • Coefficient de pertes
    • Facteur de friction
  • Contreventements sismiques
    Fiches de justification des contreventements sismiques disposés.

• Bordereau de matériaux
  Affiche le bordereau de matériaux avec le métré des éléments disposés dans l'installation.

Plans au format DWG, DXF ou PDF

Permet d'imprimer les plans de l'ouvrage sur n'importe quel périphérique graphique configuré sur votre ordinateur, ou de créer des fichiers DWG, DXF ou PDF.

Les options suivantes peuvent être configurées lors de l'édition du plan :

• Vues à dessiner
• Options
  • Générer des images vectorielles
  • Dessiner le fond de plan DXF/DWG
  • Ajouter les fichiers .glTF aux plans
• Résolution
• Échelle
• Détails

Les plans peuvent être obtenus via l'option spécifique en haut à gauche de l'interface ou via l'option ‘Plans’ du menu ‘Fichier’.

Actualiser

Met à jour les informations contenues dans les modèles précédemment importés dans le projet ou importe de nouveaux modèles si nécessaire.

Dans le processus d’actualisation, comme dans le processus de création d'un nouvel ouvrage, il est possible de lire les espaces du modèle BIM et de les attribuer à l'une des typologies de locaux définies dans les options du projet. De cette manière, le logiciel génère automatiquement les locaux ou les met à jour en fonction des dernières modifications.

Partager

Exporte les informations de l’installation développée dans le logiciel vers BIMserver.center pour les partager avec d'autres utilisateurs.

Au cours du processus d'exportation, des informations relatives à l'identification des fichiers à exporter peuvent être définies :

• Nom
• Description
