Le budget et le métré de la structure calculée dans CYPECAD peut être généré et exporté à n’importe quelle version de CYPEPROJECT ou au format standard FIEBDC-3. De cette manière, le budget de la structure calculée dans CYPECAD peut être édité et imprimé dans tout logiciel de chiffrage, ce qui offre un gain de temps considérable lors de son élaboration. Les prix sont obtenus à partir du Générateur de prix de la construction de CYPE.
Éléments mesurés et exportés
Une fois le calcul réalisé, CYPECAD produit le métré de la structure (ratios d’armature, volumes de béton, surfaces de coffrage, nombres d’entrevous et de caissons et longueurs des poutrelles). Pour générer le budget, CYPECAD exporte le métré des éléments suivants :
- Fondation
- Fûts de fondation
Les poteaux qui démarrent au niveau fondation et qui ont une hauteur inférieure ou égale à 1,50 m sont considérés par le logiciel comme des fûts de fondation. - Semelles superficielles
- Semelles sur pieux
- Poutres de redressement et de liaison
- Poutres flottantes
- Radiers
- Bétons de propreté correspondant aux éléments cités auparavant
- Coffrages des fondations (semelles, poutres de redressement, poutres de liaison et radiers)
Pour que le coffrage de la fondation soit pris en compte, l'option correspondante doit être activée. Le coffrage du reste des éléments résistants de la structure est inclus dans le prix de celle-ci.
- Fûts de fondation
- Murs de soubassement en béton armé
- Éléments porteurs et poutres métalliques en acier
- Barres métalliques en acier des structures 3D intégrées
- Eléments porteurs en béton armé
- Poteaux rectangulaires et circulaires
- Murs
- Noyaux
- Planchers
- Dalles pleines
- Planchers de poutrelles coulées sur site, préfabriquées et précontraintes
- Planchers réticulés à caissons perdus et récupérables
- Poutres plates (qui font partie du métré du volume de béton et des ratios d’acier des planchers)
- Paillasses d’escaliers
- Poutres en retombées et poutres de transition entre planchers
CYPECAD permet également de générer le budget et le métré des systèmes de protection collective introduits par l’utilisateur via le module Systèmes de protection collective.
Pays pour lesquels le métré et le budget sont exportés
CYPECAD permet l'exportation du métré et du budget vers CYPEPROJECT ou au format FIEBDC-3 pour les pays suivants (si les normes de béton, d'acier laminé et d'acier formé à froid sélectionnées dans l’ouvrage sont celles qui s'appliquent à ces pays) :
- En Afrique
Angola, Algérie, Cap Vert, Cameroun, Côte d'Ivoire, Gabon, Mali, Maroc, Mozambique, République du Congo et Sénégal. - En Amérique
Argentine, Bolivie, Brésil, Chili, Colombie, Équateur, Guatemala, Honduras, Mexique, Panama, Paraguay, Pérou et Uruguay. - En Europe
Espagne, France et Portugal.
Processus d’exportation du métré et du budget

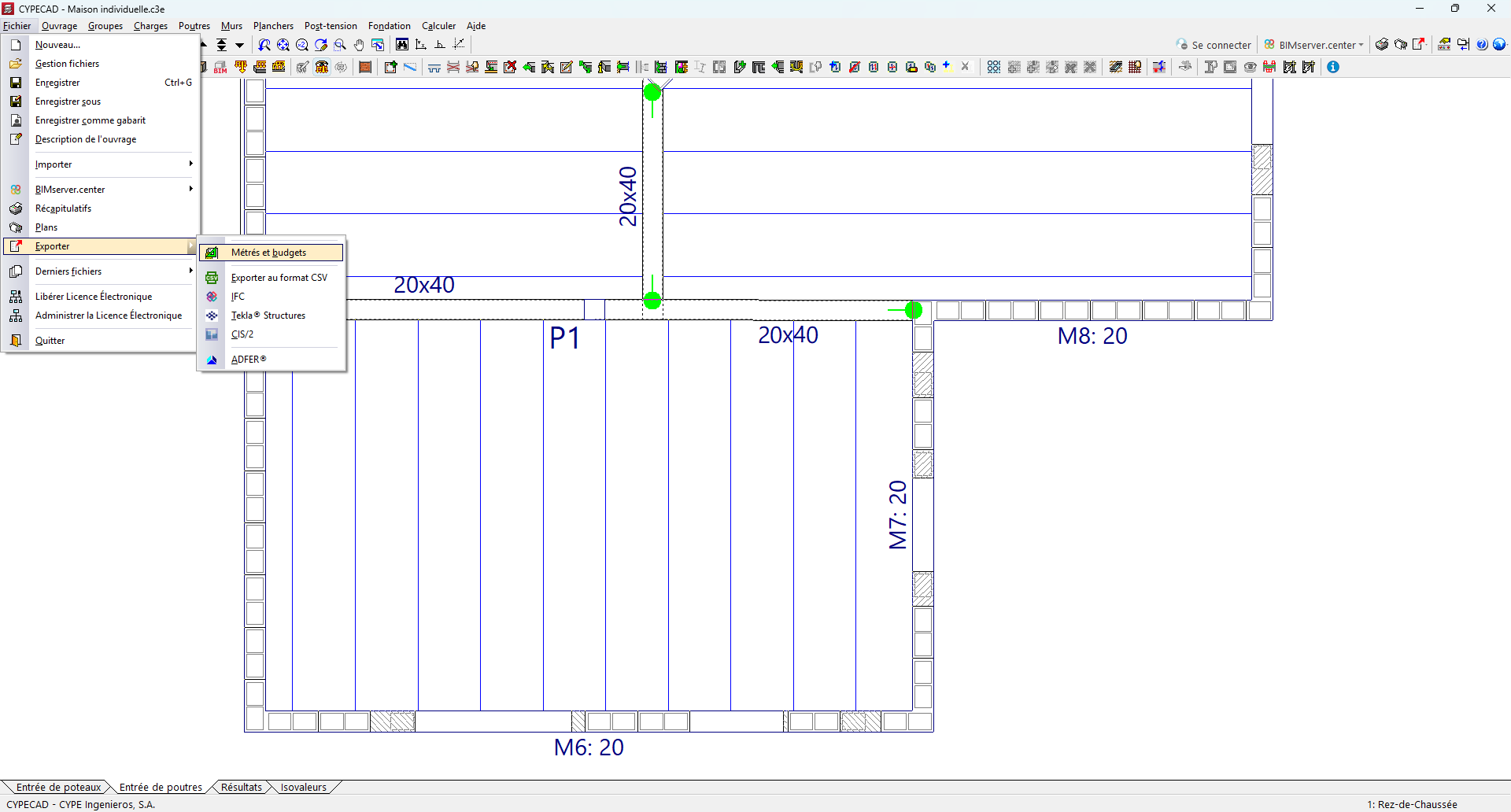

L’option d’exportation du métré et du budget de la structure calculée se trouve dans le menu Fichier > Exporter > Métrés et budgets. La sélection de cette option ouvre un assistant dans lequel est défini :
- Le Générateur de prix à utiliser.

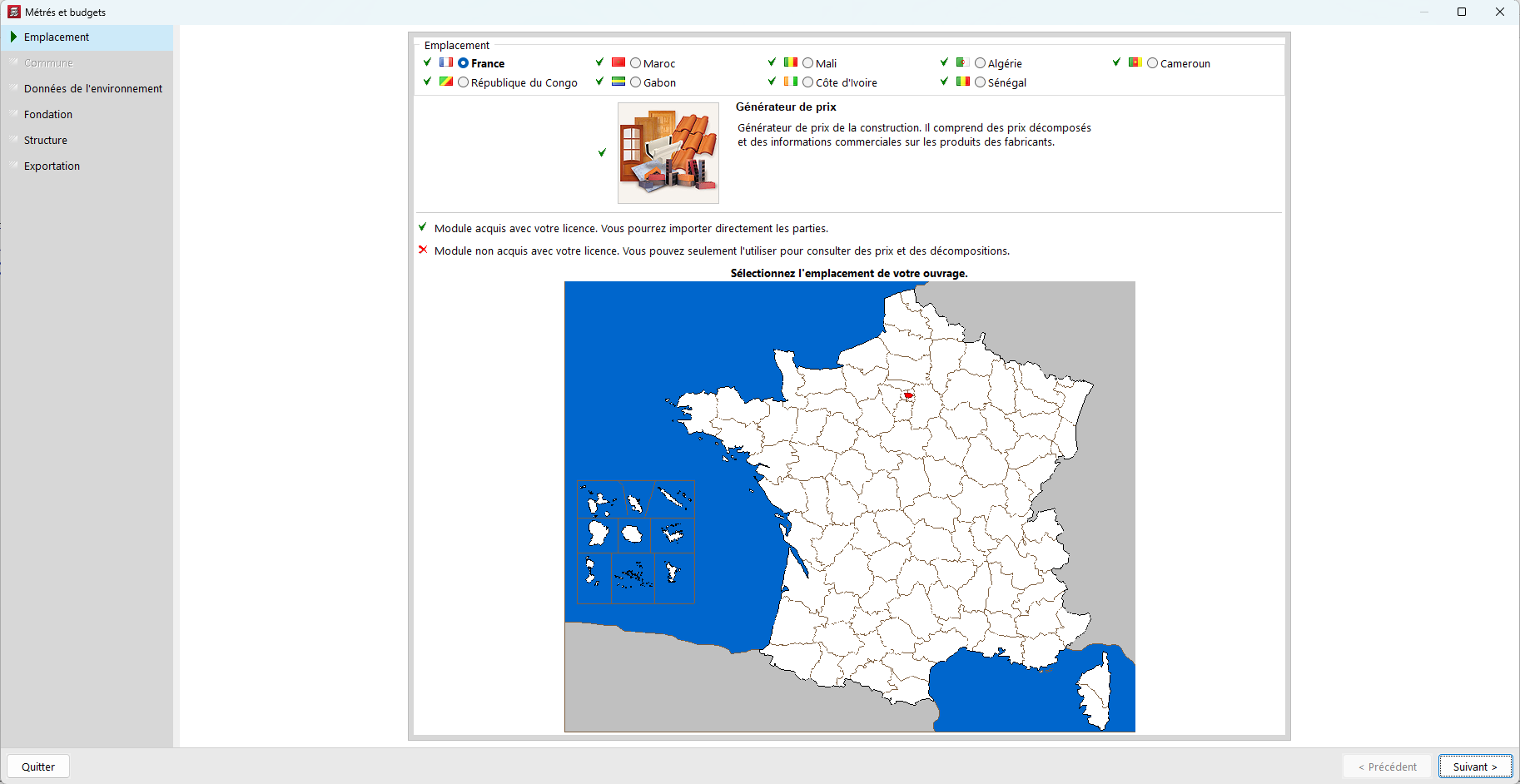

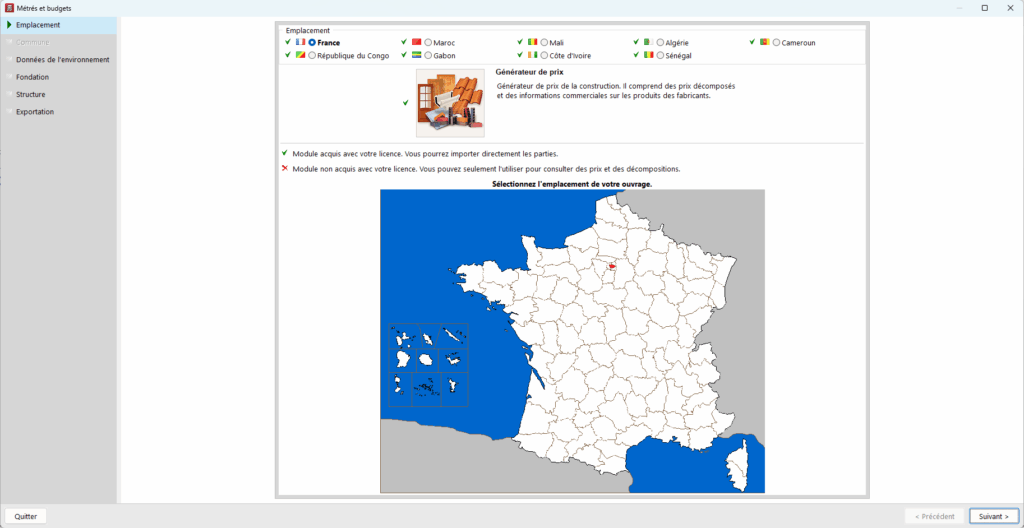

- Le pays et la localisation où se trouve la structure calculée.

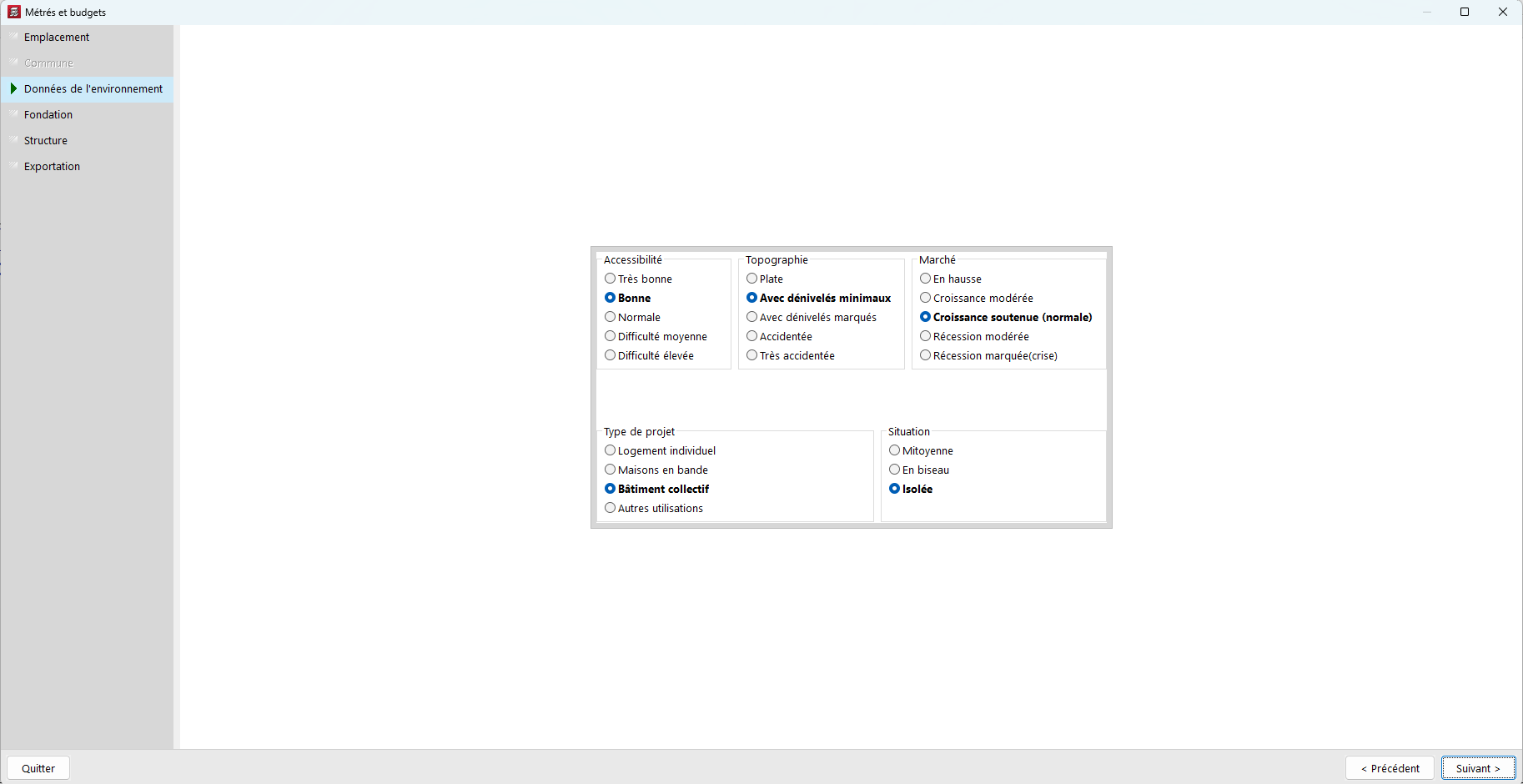

- Les données site de construction (accessibilité, topographie, tendance du marché économique, type de logement, situation par rapport aux autres bâtiments).

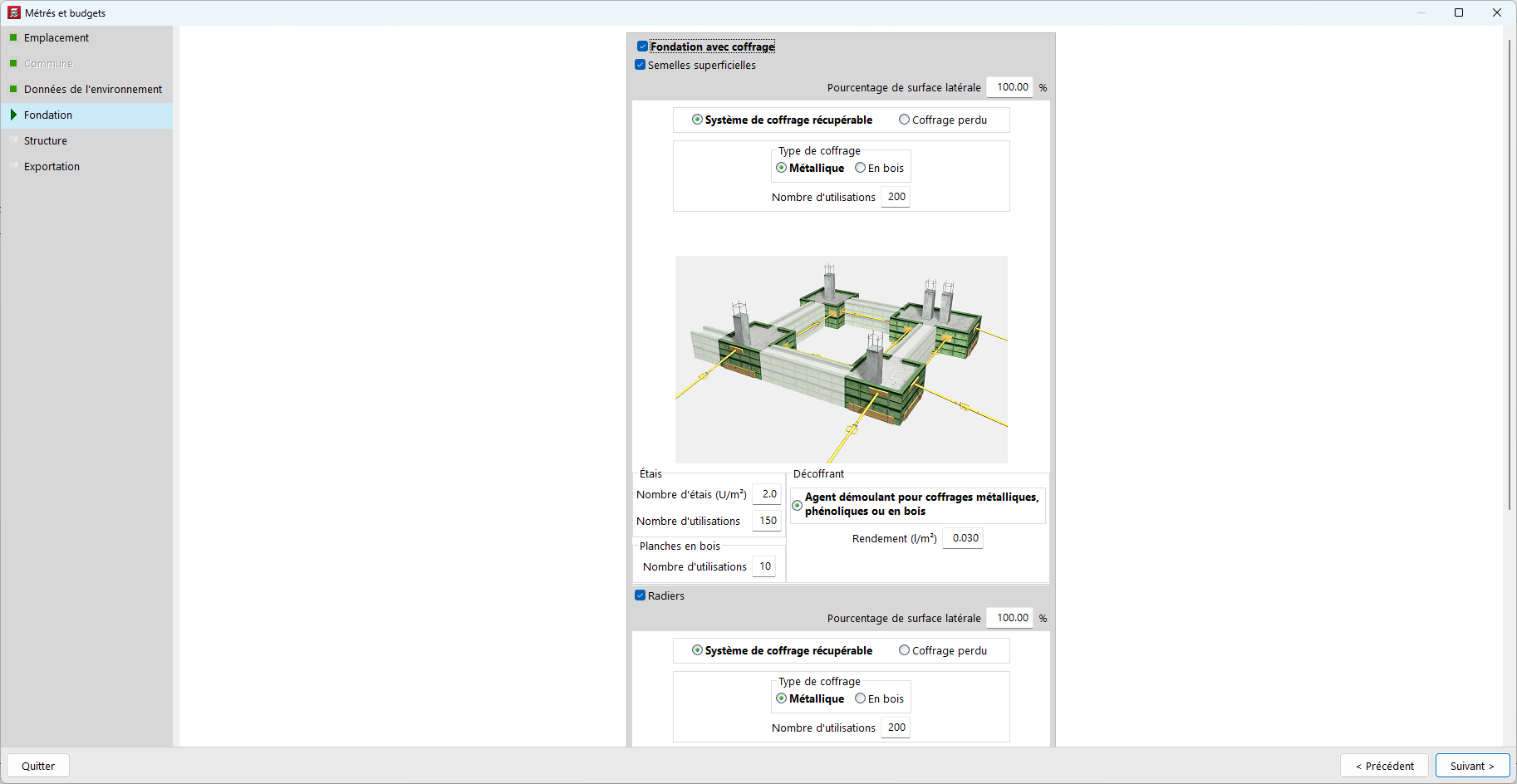

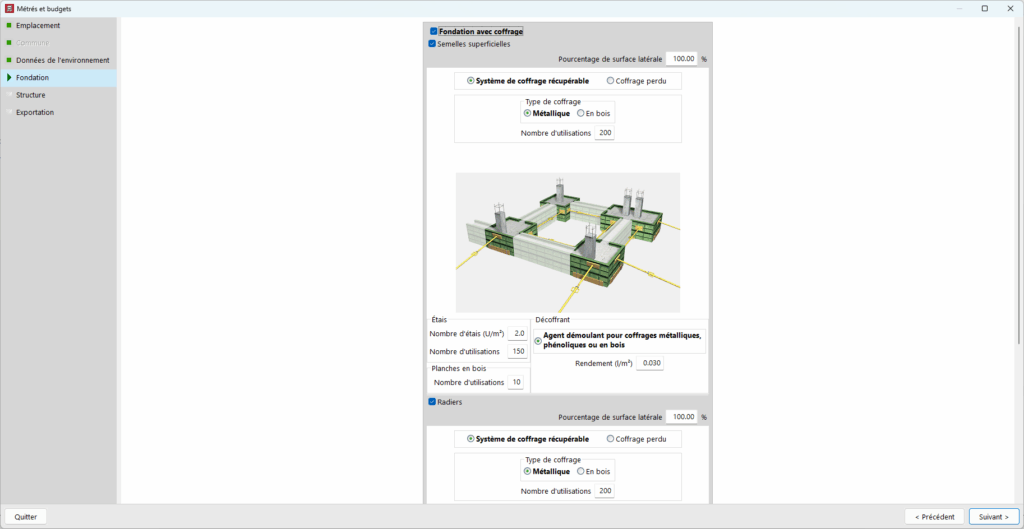

- Les fondations fûts de fondation, semelles superficielles, semelles sur pieux, poutres de redressement et de liaison, poutres flottantes, radiers, bétons de propreté, coffrages des fondations).

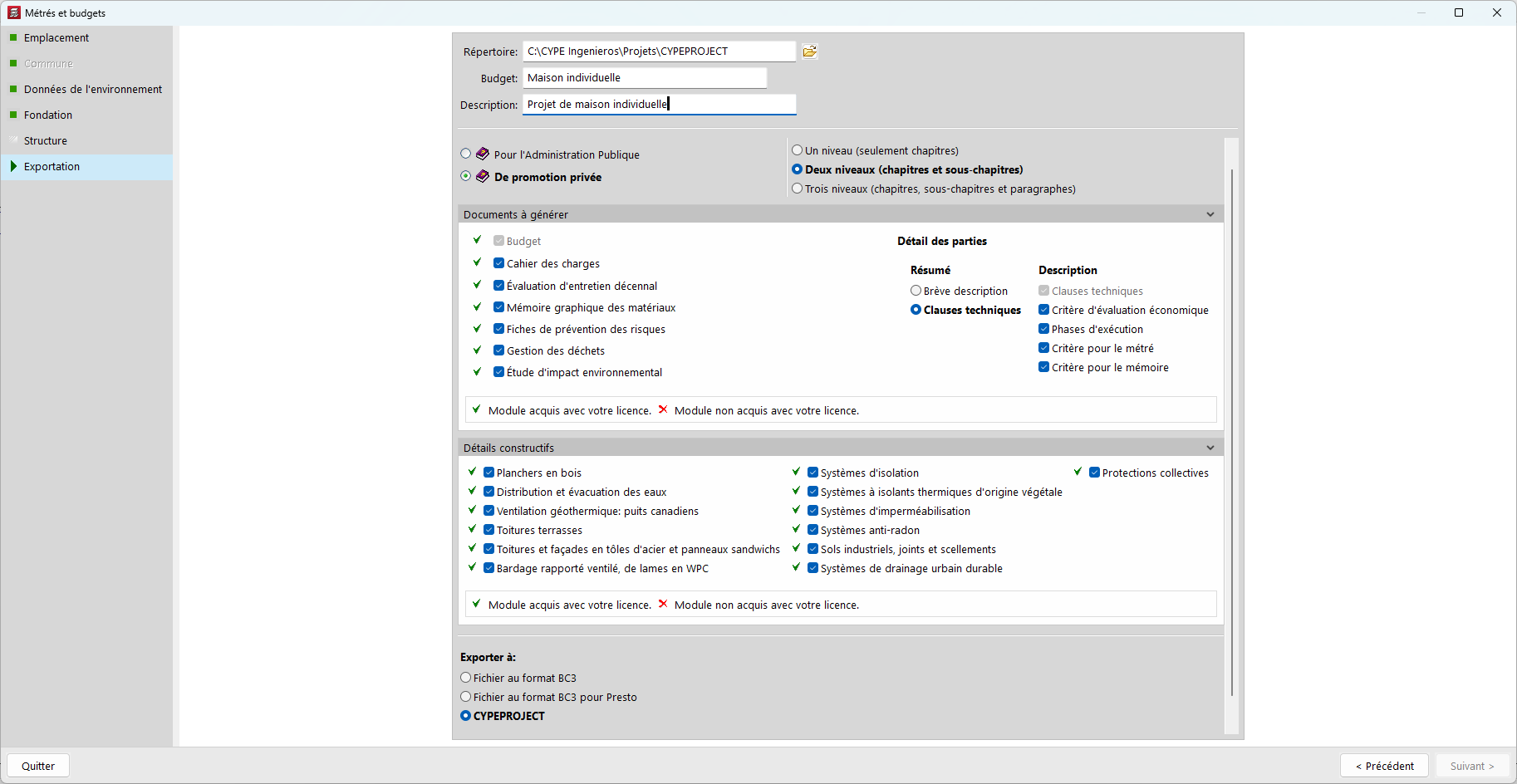

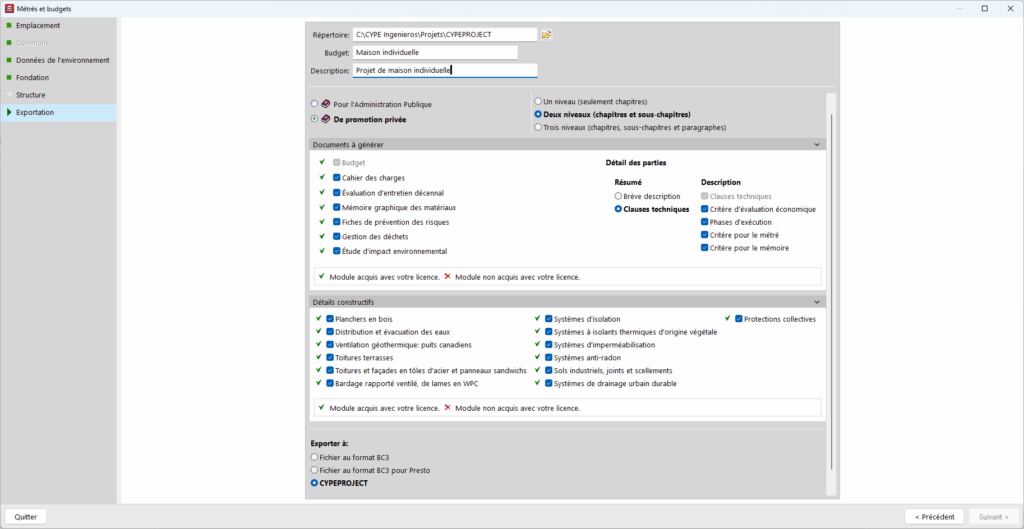

Après avoir saisi ces données, il est possible, dans le même assistant, de définir les caractéristiques du budget à générer :
- Le type de projet : administration publique ou de promotion privée
- L’organisation des chapitres qui peut comporter jusqu'à trois niveaux (chapitres, sous-chapitres et sections).
- L’exportation vers CYPEPROJECT, si les modules correspondants sont disponibles, des informations des unités d’ouvrage de la structure relatives au Cahier des charges, Prévisionnel de maintenance décennal, Mémoire graphique des matériaux, Annexe de gestion des déchets, Analyse du cycle de vie.
- Dans le cas de ne pas vouloir inclure le cahier des charges, le degré de détail de la description des éléments : avec description complète ou résumée, avec ou sans liste des opérations valorisées dans l’élaboration du prix, et avec ou sans l'inclusion des unités d’ouvrage sont décrits en détail dans la section ‘Prescriptions’ en termes d'exécution par unités d’ouvrage.
Enfin, l’utilisateur choisit où exporter le budget :
- Fichier au format BC3
- Fichier au format BC3 pour Presto
- CYPEPROJECT
- CYPEPROJECT et Gestion de chantiers
- CYPEPROJECT. Seulement visualiseur
Permis nécessaires de la licence d’utilisation pour l’exportation du métré et du budget
Pour générer le budget de la structure au format FIEBDC-3, il est nécessaire que la licence dispose des permis pour utiliser la connexion avec le Générateur de prix de CYPE. De plus, pour éditer le budget directement dans CYPEPROJECT, il est indispensable d'avoir les permis dans la licence pour la connexion avec le Générateur de Prix et pour l'une des versions d'exploitation de CYPEPROJECT. Enfin, pour exporter vers CYPEPROJECT Seulement visualiseur, il suffit de disposer de la connexion au Générateur de prix de CYPE.
Si, lors de l’exportation à CYPEPROJECT, il est souhaité inclure les informations relatives au Cahier des charges, la Prévisionnel de maintenance décennal , la Gestion des déchets ou l’Analyse du cycle de vie, la licence doit disposer des modules correspondants.
Versions de CYPECAD
En plus de la version de CYPECAD (sans limitation), le logiciel est également disponible avec deux versions limitées, appelées LT30 et LT50, qui contiennent les mêmes outils et les mêmes modules, avec les conditions suivantes :
CYPECAD LT50 :
- Cinquante poteaux.
- Quatre groupes d’étages (Groupe d’étages : étages égaux et consécutifs).
- Cinq étages au total.
- Cent mètres linéaires de mur. Prestation disponible avec le module de Murs porteurs.
CYPECAD LT30 :
- Trente poteaux.
- Quatre groupes d’étages (Groupe d’étages : étages égaux et consécutifs).
- Cinq étages au total.
- Cent mètres linéaires de mur. Prestation disponible avec le module de Murs porteurs.
Les structures 3D intégrées dans CYPECAD (également dans LT50 et LT30) ne sont pas un module proprement dit. Pour définir ces structures 3D dans CYPECAD, il est nécessaire que la licence utilisée dispose des permis pour se servir de CYPE 3D et éventuellement des modules qui lui sont propres.
Autres prestations
Afin d’avoir accès aux autres fonctionnalités offertes par le logiciel, il existe plusieurs modules dont les informations sont disponibles sur la page Modules de CYPECAD.
