Open BIM Quantities

Open BIM Quantities, en tant qu'outil Open BIM et connecté à la plateforme BIMserver.center, offre différentes options de flux de travail.

Saisie de données

Modèles BIM / plans

• Importation d'un modèle Open BIM conçu dans CYPE Architecture.
• Importation de modèles IFC de bâtiments développés avec IFC Builder.
• Importation de projets conçus dans Autodesk Revit avec le Plugin Open BIM - Revit.
• Importation de modèles au format IFC.
• Importation de modèles développés avec différents outils de modélisation de structures CYPE. CYPECAD et StruBIM Steel font partie de cette liste.
• Importation de modèles développés avec les différents outils de modélisation d'installations CYPE. Cette liste comprend CYPEPLUMBING, CYPELEC Electrical Mechanisms, CYPELEC Distribution, CYPEGAS, CYPEHVAC, CYPEHVAC Radiant Floor, CYPELUX, CYPEFIRE et CYPETEL Wireless, entre autres.
• Importation DXF, DWG, PDF et JPG.

Banque de prix

• Importation de banques de prix au format FIEBDC-3 du Générateur de prix.
• Importation de banques de prix au format FIEBDC-3 générées à partir d'autres logiciels.
• Importation de banques de prix au format CSV.

Estimatifs

• Importation d’estimatifs à partir des applications BIM de CYPE.

Sortie de données

• Exportation de récapitulatifs aux formats HTML, DOCX, PDF, RTF et TXT.
• Exportation de l’estimatif au format FIEBDC-3 pour pouvoir être traité par des logiciels de chiffrage comme CYPEPROJECT.

Onglet 'Métré du modèle BIM' (par défaut)

• Barre d’outils en haut : bases de données et critères pour le métré.
• Fenêtre graphique à droite : affichez/masquez les modèles.
• Panneaux à gauche : navigation et propriétés.
• Fenêtre en bas à droite : métrés de l’élément sélectionné.

Onglet 'Estimatif'

• Barre d’outils en haut : créez/éditez l’estimatif et les récapitulatifs.
• Fenêtre graphique à droite : mesurez dans les modèles.
• Zone à gauche : structurez l’estimatif.

• Au démarrage, cliquez sur 'Nouveau' pour créer un 'Nouvel ouvrage'. Associez ensuite l’ouvrage à un projet existant sur BIMserver.center.


• Créez aussi un projet depuis le logiciel via 'Créer un nouveau projet'. Le projet apparaît automatiquement sur BIMserver.center.


• Une fois l’ouvrage créé, accédez à l’interface : la fenêtre graphique affiche le ou les modèles importés.


• Travaillez sans BIMserver.center : décochez 'Se lier à un projet de BIMserver.center' (en haut à gauche).


• Partagez ou importez des fichiers à tout moment via le bloc BIMserver.center (en haut à droite de l’interface du logiciel).

Dans l’onglet 'Métré du modèle BIM', le bloc 'Visualisation' de la barre d’outils principale regroupe plusieurs outils :

• 'Entités', 'Structure', 'Calques', 'Groupes' et 'Règles de métré' : modifiez l’organisation de l’arbre des composants selon la hiérarchie choisie.
• 'Rechercher' : recherchez des composants à partir de mots présents dans leur classe ou leur nom.
• 'Afficher' : activez ou masquez les éléments sans métré pour faciliter un métré plus ordonné.

Entités

Affichez un arbre qui classe les composants selon l’entité IFC à laquelle ils appartiennent (IfcWall, IfcSlab, IfcSpace, etc.).

Structure

Organisez l’arbre selon la structure spatiale issue du modèle BIM (emplacement, bâtiment, niveau, espace).

Symboles

Chaque ligne affiche un symbole qui indique l’état des unités d’ouvrage associées :

Dans l’onglet 'Métré du modèle BIM', définissez la banque de prix depuis le bloc 'Projet' de la barre d’outils principale.

Dans la banque de prix en cours d’édition, cliquez sur 'Ajouter un chapitre', puis :

• saisissez un code et un résumé ;
• ajoutez, si besoin, des termes clés (détectés par l’outil 'Rechercher').

Validez avec 'Accepter' : le chapitre est créé et s’affiche au centre de la fenêtre.

Modifier un chapitre

Sélectionnez le chapitre : ses informations apparaissent dans la partie inférieure de la fenêtre. Modifiez ensuite les données si nécessaire.

Renseigner le cahier des charges

Dans l’onglet 'Cahier des charges', ajoutez les informations de description et joignez des fichiers au format RTF ou HTML.

Ajouter des sections au cahier des charges

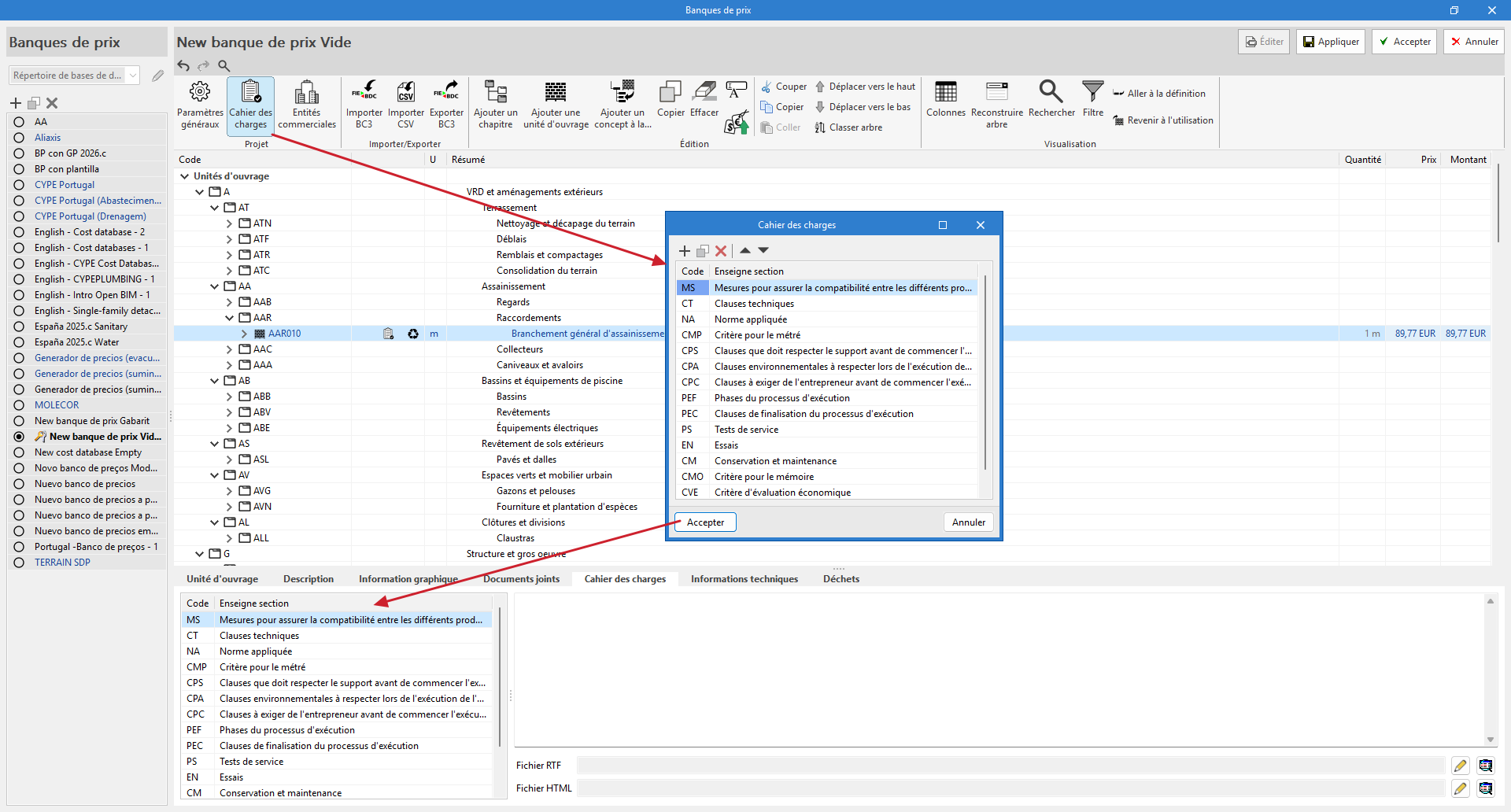

1. Cliquez sur 'Cahier des charges' dans le bloc 'Projet' (panneau de gestion des banques de prix et du projet).


2. Dans le menu qui s’ouvre, renseignez :
   • 'Code'
   • 'Libellé de la section'


3. Validez : les informations apparaissent dans l’onglet 'Cahier des charges'.

Chapitres, sous-chapitres et niveaux

• Pour ajouter un nouveau chapitre principal, sélectionnez le concept racine 'Unités d’ouvrage' puis répétez la procédure.


• Pour créer un sous-chapitre, sélectionnez un chapitre existant puis relancez 'Ajouter un chapitre'. Répétez la même logique pour les niveaux suivants.

Créer une unité d’ouvrage (sans décomposition)

1. Sélectionnez le chapitre dans lequel ajouter l’unité d’ouvrage.


2. Cliquez sur 'Ajouter une unité d'ouvrage'.


3. Dans la fenêtre qui s’affiche, renseignez :
   • le code,
   • l’unité,
   • le prix,
   • le résumé,
   • le type.

• Pour une unité d’ouvrage fixe sans décomposition, choisissez le type 'Non classée'.
• Ajoutez, si besoin, des termes clés.
• Validez avec 'Accepter' : l’unité d’ouvrage est créée et apparaît dans le chapitre sélectionné.

Modifier et compléter une unité d’ouvrage

Sélectionnez l’unité d’ouvrage : modifiez les paramètres saisis dans le panneau inférieur. Selon les onglets disponibles, ajoutez également :

• une description ;
• des documents avec informations graphiques ;
• des documents joints ;
• le cahier des charges associé ;
• des informations techniques (propriétés physiques, données environnementales, code CED des déchets) ;
• et/ou des déchets déjà définis.

Unité d’ouvrage avec décomposition

1) Créer les concepts de base (prix unitaires)

1. Placez-vous sur la ligne 'Prix unitaires'.


2. Cliquez sur 'Ajouter une unité d'ouvrage'.


3. Sélectionnez le type :
   • 'Main d'œuvre',
   • 'Matériels, engins et majoration des montants',
   • 'Matériaux',
   • 'Déchets générés'.


4. Renseignez le code, l’unité, le prix et le récapitulatif.


5. Ajoutez des termes clés si nécessaire, puis validez avec 'Accepter'.

2) Décomposer l’unité d’ouvrage

1. Sélectionnez une unité d’ouvrage existante.


2. Cliquez sur 'Ajouter un concept à la décomposition'.


3. Saisissez le code du concept, ou lancez une recherche texte via la flèche bleue.


4. Définissez la quantité par unité d’ouvrage, puis validez avec 'Accepter'.

Une fois les concepts ajoutés, le prix de l’unité d’ouvrage se calcule automatiquement à partir de la décomposition.

Pour importer une banque de prix au format CSV, cliquez sur 'Importer CSV' dans le bloc 'Importer/Exporter' de la barre d’outils de la fenêtre de gestion des banques de prix et de la base de données du projet.

Contenu requis du fichier CSV

Le fichier CSV doit inclure des colonnes correspondant aux champs suivants :

• 'Code'
• 'Type'
• 'Unité'
• 'Résumé'
• 'Quantité'
• 'Prix'

Configuration de l’importation

Dans la fenêtre de configuration, définissez si nécessaire :

• l’index de chaque colonne (correspondance colonnes CSV ↔ champs) ;
• le jeu de caractères ;
• l’index de la première ligne à importer ;
• le séparateur de champs.

Gestion des données existantes

Comme pour un import au format FIEBDC-3, choisissez entre :

• supprimer les données existantes de la banque de prix avant l’importation ;
• ou actualiser les données avec celles du fichier importé.

1. Avec la banque de prix en cours d’édition, sélectionnez le concept à compléter : le Générateur de prix s’ouvre (version bureau ou version en ligne).


2. Dans le Générateur, recherchez une unité d’ouvrage et, si nécessaire, définissez-la de façon paramétrique.


3. Dans l’onglet 'Prix décomposé', utilisez le bouton d’exportation FIEBDC (fenêtre inférieure), puis faites glisser l’unité d’ouvrage vers le chapitre dans lequel l’intégrer.


4. Dans la boîte de dialogue qui s’affiche, vérifiez le contenu de l’unité d’ouvrage, puis validez.

Une règle de métré regroupe des règles qui permettent de :

• filtrer les composants du modèle ;
• définir les opérations nécessaires pour les associer à des unités d’ouvrage ;
• obtenir un métré correct.

Ces règles étant liées aux banques de prix, leur organisation reprend une structure de chapitres similaire.

Créer un ensemble de règles

Dans 'Règles de métré', cliquez sur 'Ajouter' pour créer un ensemble de règles détaillées. Renseignez :

• le nom de la nouvelle règle ;
• une structure de chapitres pour l’organiser (ou sélectionnez 'Vide').

Après avoir créé un ensemble de règles de métré, ajoutez les règles qui le composent.

1. Cliquez sur 'Éditer' (en haut de l’écran).
2. Dans la fenêtre 'Règles de métré', cliquez sur 'Ajouter', saisissez un nom pour la nouvelle règle, puis validez avec 'Accepter'.

L’écran se divise alors en trois zones :

• Panneau gauche : liste des règles de métré de l’ensemble.
• Panneau droit (haut) : panneau 'Sélection'.
• Panneau droit (centre) : panneau 'Unités d'ouvrage'.
• Panneau droit (bas) : champ de description d’une 'Règle de métré'.

Saisir des formules ou des constantes

1. Sélectionnez la règle de métré.
2. Cliquez sur 'Attribuer des codes' (au-dessus du panneau 'Règles de métré'). La banque de prix de référence s’affiche à côté du bouton.
3. Un panneau s’ouvre pour parcourir la structure en chapitres de la banque de prix de référence.

Ouvrir et déplier le panneau

Outils disponibles dans le panneau

• Ajouter : ajoute à la règle de métré l’unité d’ouvrage sélectionnée dans la banque de prix.


• Attribuer : remplace les unités d’ouvrage déjà associées à la règle par de nouvelles unités issues de la banque de prix.


• Attribuer à tous : remplace les unités d’ouvrage déjà associées par des unités de la banque de prix ayant le même code.
  Dans la fenêtre qui s’affiche, cochez ou décochez 'Attribuer un code de chapitre' :
  • décochez pour conserver votre codification ;
  • cochez pour adopter la codification de la banque de prix.


• Chapitres : récupère la structure de chapitres de la banque de prix et l’attribue à la structure du critère de métré.


• Rechercher : recherche un concept dans la banque de prix par texte, résumé, code ou terme clé.


• Synchroniser : localise dans la banque de prix l’une des unités d’ouvrage sélectionnées dans la fenêtre 'Unités d’ouvrage' des règles de métré.


• Sélection de la banque de prix de référence : sélectionnez une banque de prix dans la liste déroulante.

Ajouter une unité d’ouvrage à une règle de métré

1. Dans la banque de prix, sélectionnez l’unité d’ouvrage à associer.
2. Cliquez sur 'Ajouter' (en haut du panneau).

Un panneau dédié à l’unité d’ouvrage s’ouvre. Les champs de la section 'Données' se remplissent automatiquement avec les informations de l’unité sélectionnée.

Complétez ensuite la section 'Métré' en définissant les critères de métré des éléments filtrés.

Exemple : métrer des poteaux au volume net

Pour obtenir un métré basé sur le volume net :

1. cliquez sur la flèche bleue à droite d’une dimension partielle (B, C ou D) ;
2. sélectionnez le paramètre NetVolume (utilisez, si besoin, une recherche par texte comme 'volume') ;
3. laissez les autres champs de 'Métré' vides ;
4. validez avec 'Accepter'.

L'interface graphique elle-même permet la création de règles rapides à partir de la sélection directe d'objets et de propriétés.

Dans la vue 3D ou dans l'arbre des composants de l'onglet ‘Métré du modèle BIM’, sélectionnez l'objet à ajouter comme nouvelle règle de métré et, dans le tableau des paramètres, cliquez sur le paramètre de sélection par lequel il sera lié.

Après la sélection, il suffit de cliquer sur le bouton ‘Règle rapide’, situé en haut à droite du tableau des paramètres, et une fenêtre surgissante apparaît dans laquelle éditer la règle créée, ajouter ou modifier le paramètre dans la section ‘Sélection’, ou ajouter des unités d’ouvrage, entre autres.

Ces règles rapides seront incorporées dans le critère pour le métré actif et pourront être modifiées à nouveau à partir de ‘Règles de métré des ouvrages’.

Dans l’onglet 'Métré du modèle BIM', ouvrez le bloc 'Projet' de la barre d’outils principale, puis cliquez sur 'Tableaux de quantités'. Cette option permet de configurer et d’afficher des tableaux de quantités en exploitant les informations des composants des modèles.

Exportation des tableaux de quantités

• Exportez la configuration des tableaux dans un fichier (.bib804) afin de la réutiliser dans d’autres projets.
• Exportez un tableau au format CSV pour l’ouvrir dans un tableur.
• Générez un document de récapitulatif et exportez-le aux formats PDF, DOCX, TXT, HTML ou RTF.

Pour accéder à ces options, cliquez avec le bouton droit sur la référence du tableau de quantités, puis sélectionnez :

• 'Exporter' (pour CSV) ;
• 'Récapitulatif' (pour le document).

L’onglet 'Estimatif' regroupe les outils dédiés à la génération et à la gestion du métré et de l’estimatif.

Utilisez cette fenêtre pour :

• définir les paramètres généraux ;
• gérer les décomptes ;
• gérer les banques de prix ;
• configurer le mapping ;
• administrer les bases de données du projet ;
• importer et exporter au format BC3 ;
• éditer manuellement l’estimatif ;
• gérer l’affichage de l’estimatif ;
• générer des récapitulatifs ;
• mettre à jour le métré, entre autres.

Consultez et modifiez les paramètres généraux du projet depuis l’onglet 'Estimatif', dans le bloc 'Projet' de la barre d’outils principale.

La fenêtre 'Paramètres généraux' contient les onglets suivants :

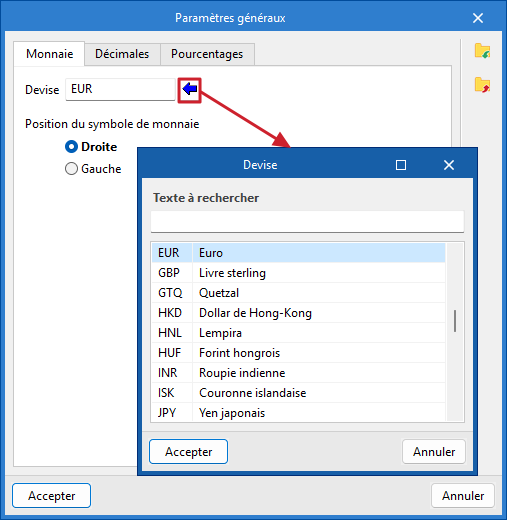

• 'Monnaie' : modifiez la devise utilisée et définissez la position du symbole monétaire (à droite ou à gauche).


• 'Décimales' : ajustez le nombre de décimales pour les montants, les prix et les métrés/rendements.


• 'Pourcentages' : renseignez les pourcentages liés à l’estimatif, notamment :
  • les frais de chantier imputables à la totalité de l’ouvrage ;
  • les frais généraux ;
  • le bénéfice industriel ;
  • le coefficient d’écart du prix de l’offre ;
  • des taxes personnalisées (ajoutez-en autant que nécessaire).

Dans l’onglet 'Estimatif', bloc 'Projet' de la barre d’outils principale, cliquez sur 'Décomptes' pour enregistrer et gérer les décomptes d’ouvrage, y compris dans les projets intégrés à un flux de travail Open BIM.

L’outil 'Base de données du projet', disponible dans le bloc 'Prix' de la barre supérieure, permet de configurer spécifiquement l’ouvrage en cours, sans modifier la banque de prix active.

Fonctionnalités principales

Adaptation des prix

Utilisez 'Adaptation des prix' pour modifier les coefficients de rendement issus de la base de prix d’origine (main-d’œuvre, matériel ou prix).

Augmentation des prix

Utilisez 'Augmentation des prix' pour ajuster les prix des concepts de la base de données à l’aide d’un 'Facteur'.

Définissez également la nature des concepts auxquels appliquer l’opération :

• 'Non classé'
• 'Main d’œuvre'
• 'Matériels, engins et majoration des montants'
• 'Matériaux'

Ajouter des concepts à partir de la banque de prix

Utilisez 'Ajouter des concepts à partir de la banque de prix' pour intégrer des unités d’ouvrage de la banque de prix à la règle de métré.

Modifiez l’estimatif manuellement depuis le bloc 'Modifier' de la barre d’outils supérieure (onglet 'Estimatif') ou via le menu contextuel (clic droit) dans la structure de la fenêtre principale.

Ajouter des chapitres

1. Cliquez sur 'Ajouter un chapitre'.
2. Pour créer un sous-chapitre, sélectionnez l’en-tête d’un chapitre existant.
3. Saisissez un 'Code' et un 'Résumé', puis validez.

Le chapitre s’ajoute selon l’ordre par défaut et apparaît dans la fenêtre principale. Réorganisez-le si nécessaire avec 'Déplacer vers le haut' ou 'Déplacer vers le bas'. Modifiez ensuite les données depuis la fenêtre secondaire de l’estimatif.

Ajouter des unités d'ouvrage

1. Sélectionnez l’en-tête du chapitre dans lequel ajouter l’unité.
2. Cliquez sur 'Ajouter une unité d’ouvrage'.
3. Saisissez le code du concept (utilisez la flèche bleue pour choisir un code existant dans la base de données du projet).
4. Définissez le facteur et le rendement.

Ajouter des lignes de détail de métré

1. Sélectionnez l’unité d’ouvrage concernée.
2. Cliquez sur 'Ajouter une ligne de détail de métré'.
3. Dans la fenêtre qui s’ouvre :
   • choisissez 'Métré' pour créer une ligne de ce type ;
   • ajoutez un commentaire et des étiquettes ;
   • renseignez les valeurs dans les champs A, B, C et D (renommez-les si nécessaire).

Par défaut, le logiciel calcule le métré en multipliant A, B, C et D, en ignorant les valeurs égales à zéro. Associez la ligne au modèle BIM si nécessaire, en indiquant l’identificateur unique (GUID) de l’élément à lier.

Types de lignes spécifiques

• 'Sous-total partiel' : additionnez les quantités des lignes précédentes (résultat partiel).
• 'Sous-total accumulé' : cumulez les quantités des lignes précédentes (résultat accumulé).
• 'Expression' : saisissez une formule appliquée aux lignes situées en dessous, en utilisant les valeurs A, B, C et D.

Autres outils utiles

En plus de la création de concepts, utilisez les outils suivants sur les éléments existants :

• 'Copier', 'Couper', 'Coller' (presse-papiers) ;
• deux commandes 'Copier' peuvent apparaître :
  • l’une sert à dupliquer chapitres, unités d’ouvrage et concepts de décomposition ;
  • l’autre fonctionne comme 'CTRL+C' et nécessite 'Coller' pour insérer l’élément dans la structure.

Utilisez également 'Classer arbre' pour organiser l’estimatif par chapitres ou par unités d’ouvrage.

Dans la fenêtre 'Vue 3D' de l’onglet 'Estimatif', réalisez le métré de plans importés aux formats DXF, DWG, PDF ou JPG, selon le même principe que pour le métré des modèles BIM (voir la section 'Métré de modèles BIM depuis la vue 3D').

Réaliser les mesures sur le plan

Après importation, utilisez les outils de métré situés en haut à gauche de 'Vue 3D' :

• 'Mesurer longueur'
• 'Mesurer aire'
• 'Mesurer angle'
• 'Compter le nombre d’objets'
• 'Mesurer l’aire des objets'
• 'Mesurer le volume des objets'

Réutiliser les mesures dans l’estimatif

Dans la fenêtre d’édition des lignes de détail de métré, cliquez sur les flèches bleues à côté de chaque variable A, B, C et D. Sélectionnez ensuite le métré enregistré : le logiciel attribue automatiquement la valeur mesurée à la variable choisie.

Dans l’onglet 'Estimatif', le bloc 'Visualisation' de la barre d’outils principale met à disposition plusieurs outils pour faciliter la lecture et la gestion de l’estimatif.

'Colonnes'

Activez les groupes de colonnes suivants :

• 'Paramètres généraux' : mettez en évidence les étiquettes attribuées aux lignes de métré ou le pourcentage de métré issu du modèle BIM.
• 'Données environnementales'
• 'Déchets'
• 'Décomptes'

'Reconstruire l’arbre'

Améliorez l’affichage des chapitres et des unités d’ouvrage avec les options suivantes :

• 'Afficher uniquement le premier niveau de chapitres'
• 'Afficher seulement chapitres'
• 'Déplier les chapitres et les unités d’ouvrage'
• 'Tout déplier'

'Rechercher'

Localisez des concepts à partir d’une chaîne de texte présente dans le code ou le résumé.

'Filtre'

Filtrez les informations affichées selon les étiquettes attribuées aux lignes de métré.

Dans l’onglet 'Estimatif', utilisez le bloc 'Récapitulatifs de l’estimatif' de la barre d’outils principale pour générer les récapitulatifs de l’estimatif.

La génération est immédiate : cliquez sur 'Récapitulatifs de l’estimatif', puis sélectionnez les documents à produire parmi les suivants :

• 'Métrés'
• 'Bordereaux de prix unitaires'
• 'Estimatif'
• 'Estimatif (Tableau)'
• 'Métrés et estimatifs'
• 'Résumé de l’estimatif'
• 'Cahier des charges'
• 'Indicateurs d’impact environnemental'
• 'Déchets de construction et démolition'
• 'Décompte à l’origine'
• 'Résumé de décompte'

Configurez ces récapitulatifs pour inclure des informations complémentaires (projet, localisation, maître d’ouvrage, auteur, date). Ces données apparaissent dans les listes générées.

Vous pouvez également limiter les récapitulatifs aux éléments répondant à une condition de filtrage par étiquette.

De nombreux logiciels CYPE sont connectés à la plateforme BIMserver.center. Facilitez le travail collaboratif grâce à l’échange de fichiers dans des formats fondés sur des standards ouverts.

Démarrer sur BIMserver.center

1. Créez gratuitement un compte sur la plateforme.
2. Complétez votre profil utilisateur.

Lier un projet

Lorsque vous utilisez un logiciel connecté à la plateforme, associez-le à un projet BIMserver.center. Gardez ainsi à jour les fichiers des projets développés en collaboration sur la plateforme.

Dans l’onglet 'Métré du modèle BIM', le bloc 'BIMserver.center' de la barre d’outils principale regroupe les fonctionnalités permettant d’utiliser Open BIM Quantities avec les autres outils de BIMserver.center.

Importation et actualisation des modèles BIM

Cliquez sur 'Actualiser' pour :

• mettre à jour les informations des modèles déjà importés dans le projet ;
• importer de nouveaux modèles si nécessaire ;
• consulter à tout moment l’état du projet et des fichiers liés (dates, modifications, logiciels d’origine, etc.).

Exportation pour partager le projet

Cliquez sur 'Partager' pour exporter vers BIMserver.center les informations issues des métrés et des estimatifs générés avec Open BIM Quantities.

Lors de l’exportation, choisissez les résultats à envoyer, par exemple :

• les récapitulatifs de l’estimatif ;
• l’estimatif au format FIEBDC-3 ;
• les résultats destinés aux documents écrits du projet.
