Définition générale

En sélectionnant 'Micropieux' dans la fenêtre de saisie ou de modification de la semelle sur pieux, définissez :

• les caractéristiques de chaque micropieu ;
• les données de terrain ;
• les autres paramètres de calcul.

Cette option permet de calculer et vérifier les micropieux, et de calculer la semelle sur pieux.

• Dans la liste déroulante 'Micropieu', créez et sélectionnez différents types de micropieux en renseignant :
  • la géométrie ;
  • l’armature tubulaire ;
  • les matériaux ;
  • la plaque de raccordement.


• 'Longueur (Lt)' : longueur du micropieu sous la plate-forme.


• 'Pénétration (Lp)' : longueur du micropieu pénétrant dans le sol. Indiquez de préférence une valeur comprise entre 10 et 15 cm.


• Configurez le 'Terrain'. Créez-le, modifiez-le et enregistrez-le dans une liste de terrains à l’aide des outils situés à droite.


• Dans 'Cotes du terrain', définissez :
  • la 'Cote de la surface du terrain naturel' ;
  • la 'Profondeur d'excavation' à partir de cette cote ;
  • la cote de la 'Nappe phréatique'.


• Activez les options correspondantes pour :
  • définir l’effort normal minimal à partir d’un coefficient appliqué à l’Effort normal ;
  • définir le 'Coefficient de flambement'.


• Cochez 'Facteur d'efficacité', puis choisissez une méthode :
  • 'Appliquer la formule de Converse-Labarre'. Vous pouvez aussi 'Ne pas considérer le facteur d'efficacité si la distance entre les pieux est supérieure ou égale à K·D' en saisissant la valeur K ;
  • saisir un coefficient d’efficacité 'Utilisateur' dans le champ prévu.


• Pour les types de grilles qui le nécessitent, indiquez l’entraxe des pieux. Si vous choisissez une grille rectangulaire ou linéaire, définissez également le nombre de pieux selon les axes X et Y.


• Sur certains types de plans d’implantation, utilisez l’option 'Déplacement des pieux' pour appliquer à chaque pieu un 'Déplacement X' et un 'Déplacement Y', afin d’ajuster légèrement sa position.

Choix du micropieu

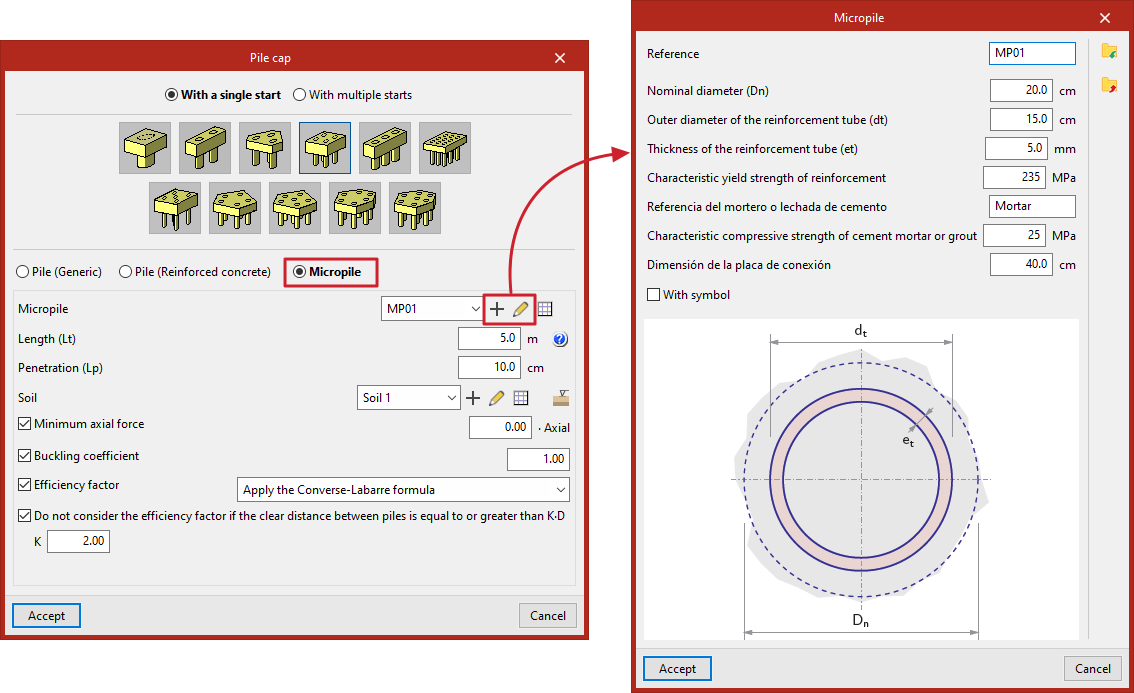

Dans la liste déroulante 'Micropieu', cliquez sur 'Nouveau' ou 'Édition du type sélectionné', puis définissez :

• la 'Référence' du micropieu ;
• le 'Diamètre nominal (Dn)' ;
• le 'Diamètre extérieur de l’armature tubulaire (dt)' ;
• l’'Épaisseur de l’armature tubulaire (et)' ;
• la 'Limite caractéristique d’élasticité de l’acier' ;
• la 'Référence du mortier ou du coulis de ciment' ;
• la 'Résistance caractéristique à la compression du mortier ou du coulis de ciment' ;
• la 'Dimension de la plaque de connexion' ;
• le symbole utilisé (cochez 'Avec symbole').

Les informations saisies pour chaque type de micropieu restent disponibles dans une liste dédiée. Consultez-les, copiez-les, modifiez-les ou exportez-les au format .bibgen via les options correspondantes, afin de les réutiliser dans d’autres modèles du logiciel.
