Definición general

Al seleccionar "Micropilotes" en la ventana de introducción o edición del encepado es posible detallar las características de cada micropilote, además de los datos del terreno y otros parámetros de cálculo.

Esta opción permite el cálculo y la comprobación de los micropilotes, además del cálculo del encepado.

• Desde el desplegable "Micropilote" se crean y seleccionan tipos de micropilote con datos de su geometría, armadura tubular, materiales y placa de conexión;
• La "Longitud (Lt)" hace referencia a la longitud del micropilote bajo el encepado.
• En "Penetración (Lp)" se indica la longitud del micropilote que penetra dentro del encepado. Se recomienda escribir un valor entre 10 y 15 centímetros.
• Más adelante se debe configurar el "Terreno", pudiendo crearlo, editarlo y guardarlo en una lista de terrenos utilizando las herramientas a la derecha.
• La opción "Cotas del terreno" permite definir la "Cota de la superficie del terreno natural", la "Profundidad de excavación" a partir de la anterior, y la cota del "Nivel freático".
• Activando las casillas correspondientes se puede indicar el "Axil mínimo" (a partir de un coeficiente que multiplique su "Axil") y el "Coeficiente de pandeo".
• Por último, activando la casilla "Factor de eficiencia", éste puede definirse de dos formas:
  • "Aplicar la fórmula de Converse-Labarre", para lo cual se tendrá la opción de "No considerar el factor de eficiencia si la distancia libre entre pilotes es igual o superior a K·D" (introduciendo dicho valor "K");
  • o introduciendo un factor de eficiencia de "Usuario", para lo cual se deberá escribir en el campo correspondiente.
• En los tipos de encepado que lo requieran, también se indica la separación entre ejes de pilotes y, en el caso de haber elegido encepados rectangulares o lineales, el número de pilotes, tanto en X como en Y.
• La opción “Desplazamiento de los pilotes” aparece en algunos tipos de encepados y permite aplicar un “Desplazamiento X” y un “Desplazamiento Y” a cada uno de los pilotes, con el objeto de realizar pequeños ajustes en su posición.

Selección del micropilote

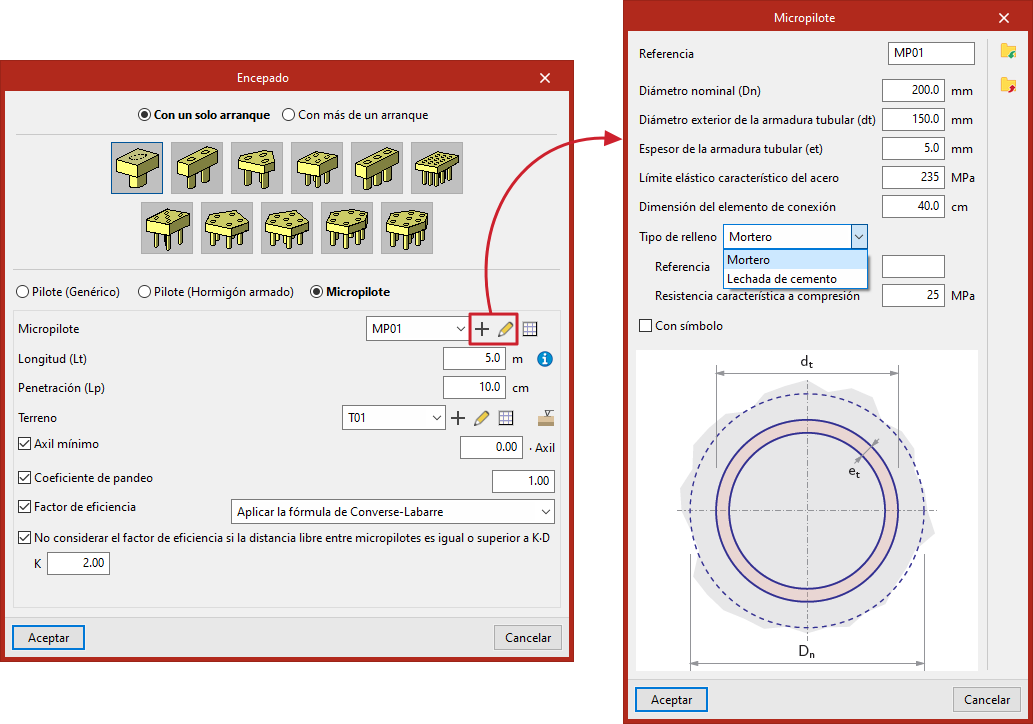

En el desplegable "Micropilote", al pulsar en "Nuevo" o "Edición del tipo seleccionado", se define:

• la "Referencia" del pilote;
• el "Diámetro nominal (Dn)";
• el "Diámetro exterior de la armadura tubular (dt)";
• el "Espesor de la armadura tubular (et)";
• el "Límite elástico característico del acero";
• la "Dimensión del elemento de conexión" (interpretado aquí como una placa circular; esto determinará el tamaño de la biela);
• la selección del "Tipo de relleno" (mortero o lechada de cemento) indicando además los siguientes parámetros:
  • la "Referencia" del relleno,
  • y su "Resistencia característica a compresión";
• y el símbolo utilizado para el pilote (activando la casilla "Con símbolo").

La información introducida para cada tipo de micropilote puede consultarse en una lista de tipos y copiarse, editarse o exportarse a ficheros .bibgen en disco utilizando las opciones correspondientes para aprovecharla en otros modelos.
