Plans des murs de cisaillement

StruBIM Shear Walls intègre des outils qui permettent la génération automatique ou manuelle des plans des murs de cisaillement conçus dans le logiciel. Ces plans comprennent des coupes, des élévations et des détails, ce qui facilite la documentation graphique des conceptions.

Les types de plans générés sont les suivants :

• Schéma
  Représentation générale des coupes, indiquant le contour extérieur de la section, la direction initiale-finale des segments, leur référence à l'épaisseur et le symbole de la direction de la vue en élévation.
• Élévation
  Vue en élévation des murs de chacun des segments. Les armatures sont représentées d'un niveau à l'autre.
• Section
  Vue détaillée, pour un niveau spécifique, de la section entière du mur, avec tous les segments et leurs armatures étiquetées.
• Segment
  Détail graphique individuel de chaque segment de mur, en coupe.

Accès à l’éditeur de feuilles

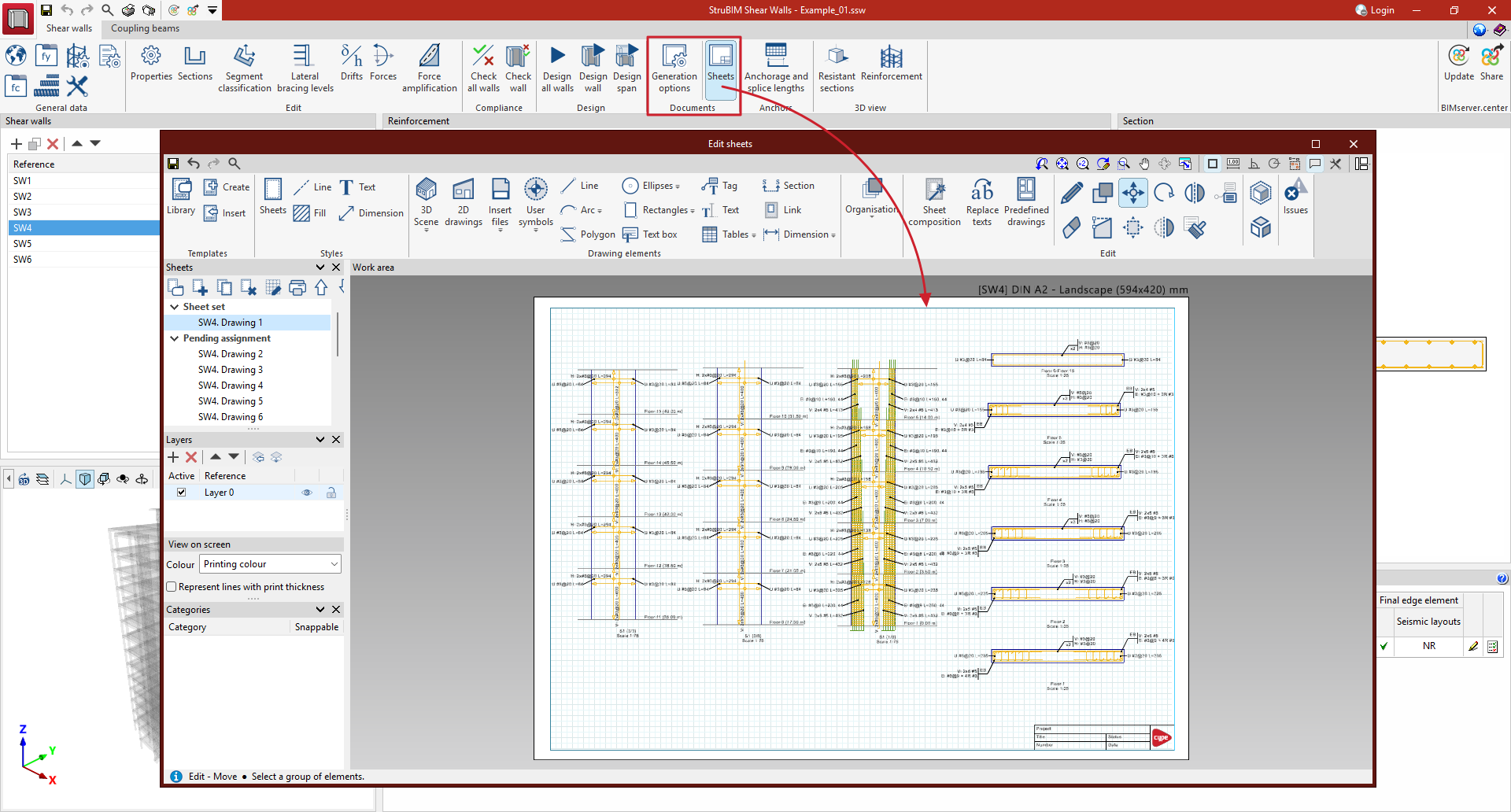

En cliquant sur l'icône ‘Feuilles’ dans le bloc ‘Documentation’, l'éditeur de feuilles du mur sélectionné s'ouvre.

En accédant pour la première fois à cette section, le logiciel vous demande si vous souhaitez générer automatiquement la composition prédéfinie des feuilles. La représentation de chaque feuille dépendra de la configuration choisie précédemment dans ‘Options de génération’.

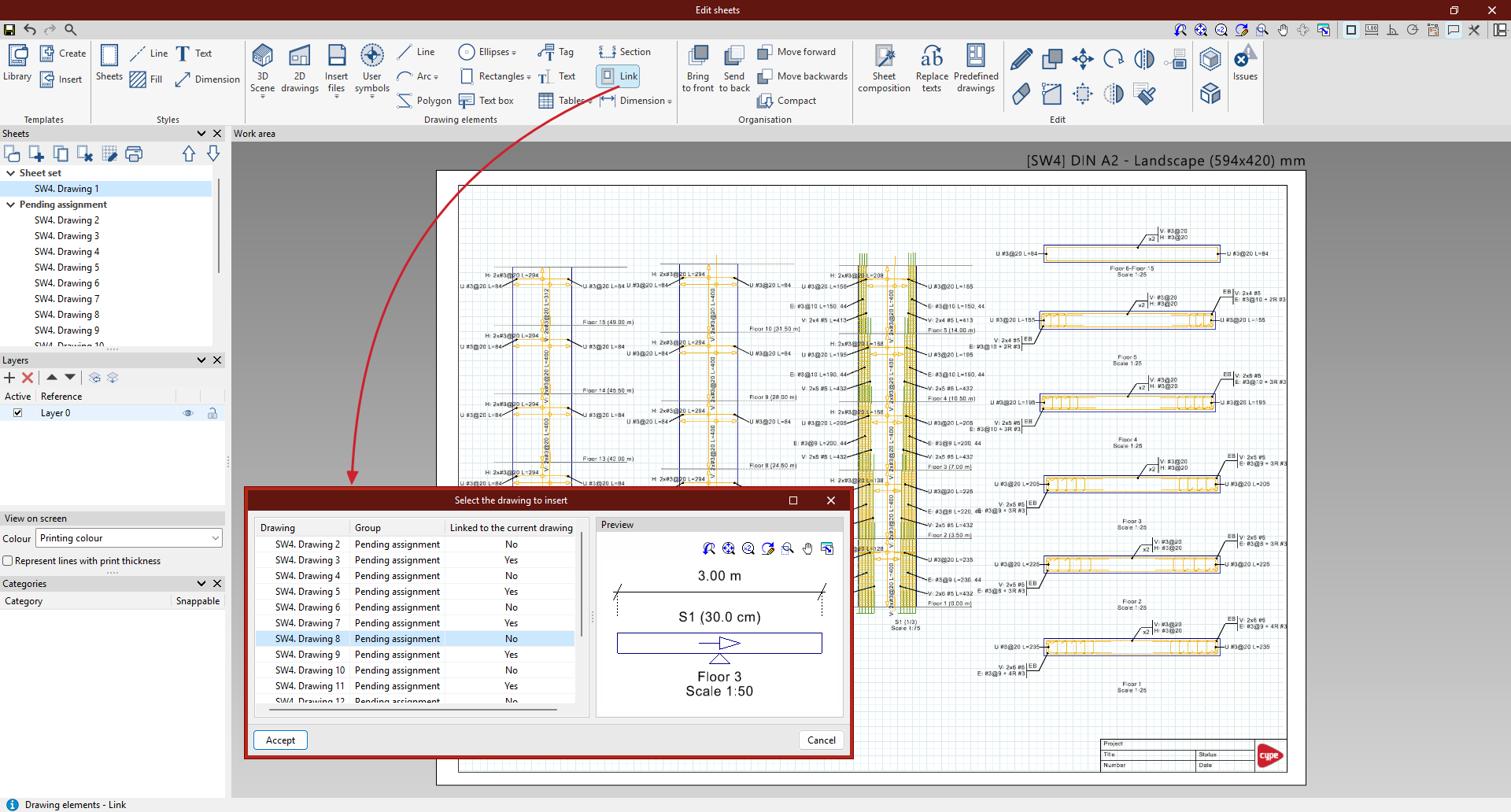

Il est possible de réorganiser le contenu à l'aide de l'option ‘Liaison’ dans le bloc ‘Éléments de dessin’ et d'insérer d'autres dessins à partir de ‘Dessins 2D’ dans le même bloc.

Configuration de la représentation des feuilles

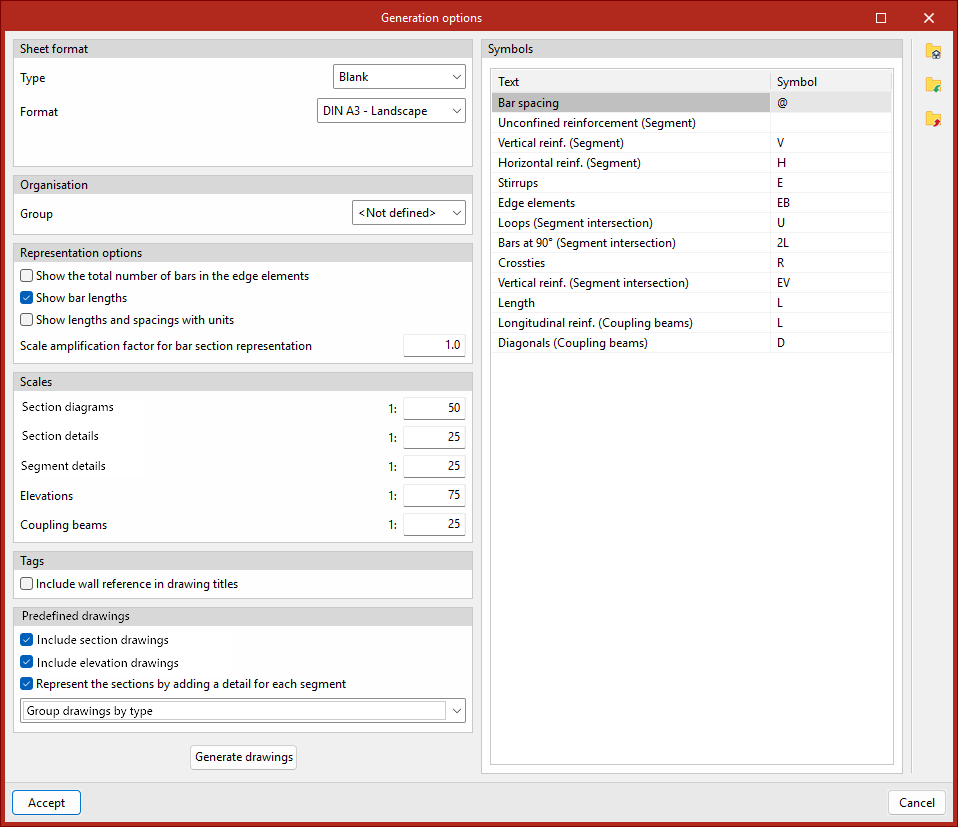

Dans la boîte de dialogue ‘Options de génération’, vous pouvez définir :

• Format de feuille
  Permet de définir le format des feuilles générées :
  • L'option ‘Type’ permet de sélectionner un fond de plan afin que la feuille adopte le format qui lui est associé.
  • L'option ‘Vide’ permet de définir manuellement le format de la feuille.

• Organisation
  Détermine le groupe de feuilles dans lequel les feuilles générées seront insérées.

• Options de représentation
  Les options suivantes se trouvent dans cette section :
  • Afficher le nombre total de barres dans les éléments de rive :
    Lorsqu'elle est activée, les étiquettes de l'armature des éléments de rive indiquent le nombre total de barres verticales (par exemple, 14 #10). Lorsqu'elle est désactivée, le nombre de calques et le nombre de barres par calque sont affichés (par exemple 2x7 #7).
  • Afficher la longueur des barres :
    Ajoute la longueur des barres aux étiquettes horizontales.
  • Afficher les longueurs et les séparations avec les unités.
  • Facteur multiplicateur de la taille de représentation de la section transversale des barres.

• Échelles
  • Diviseur d'échelle pour le dessin des schémas de coupes, des détails de coupes, des détails de segments, des élévations et des linteaux de liaison.

• Étiquettes
  • Inclure la référence du mur dans le titre des dessins.

• Feuilles prédéfinies des murs
  • Indiquer que les feuilles de murs prédéfinies incluent les dessins des coupes ou des élévations.
  • Représenter les coupes avec un détail pour chaque segment :
    Permet de choisir entre deux modes de représentation. Si l'option est désactivée, la coupe entière est représentée avec toutes ses armatures. Si elle est activée, un schéma général de la coupe est affiché avec des détails spécifiques pour chaque segment.
  • Permet de définir si un dessin par feuille est affiché ou s'ils sont regroupés par type.

• Symboles
  Permet de définir les symboles ou abréviations utilisés dans les textes, notes et précisions figurant sur les étiquettes.

Génération des feuilles prédéfinies

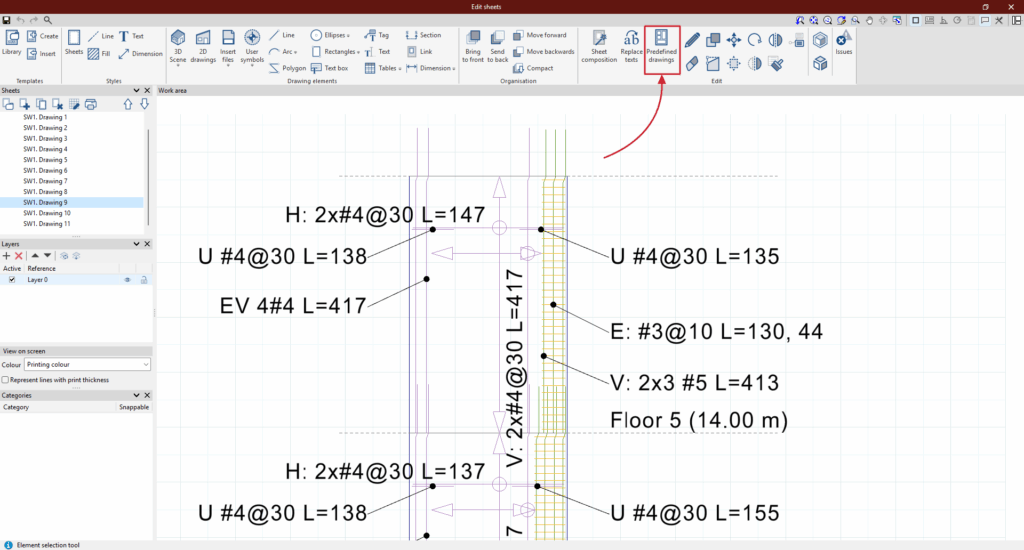

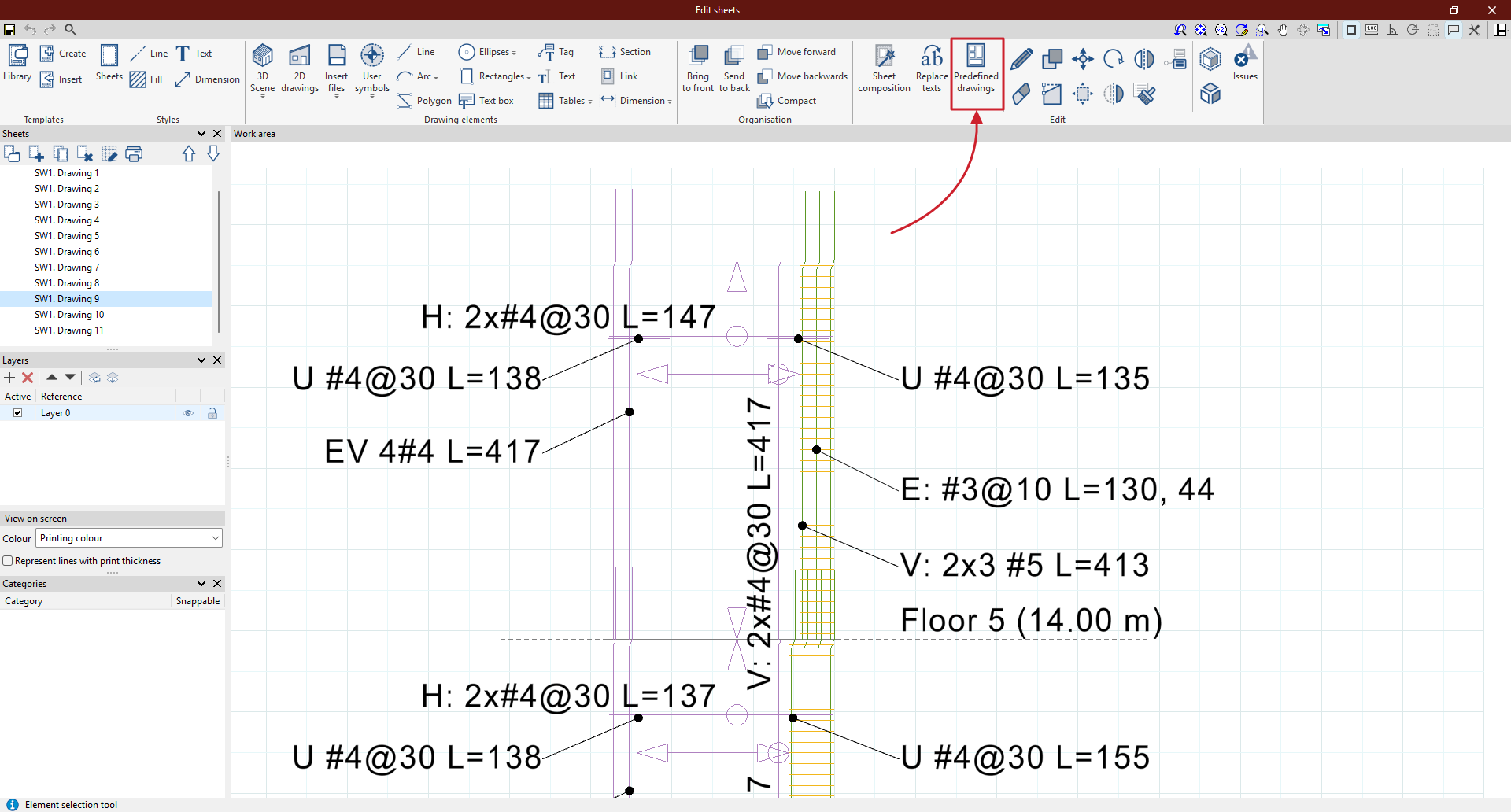

La génération automatique des feuilles peut être effectuée en accédant pour la première fois à la section ‘Feuilles’ ou à l'intérieur de celle-ci, à partir de l'option ‘Feuilles prédéfinies’. Selon les paramètres établis dans les ‘Options de génération’, le logiciel génère les dessins des coupes et des élévations, ainsi que les étiquettes des armatures.

Dans les élévations, l’armature des éléments de rive est représentée en détail, en dessinant toutes les armatures horizontales et verticales ; tandis que l’armature distribuée est représentée schématiquement, au moyen d'une barre et de flèches représentant la zone où cette barre serait distribuée.

Dans les coupes, chaque paquet d’armatures de chaque segment est représenté sur le plan par une étiquette. En outre, des étiquettes sont incluses pour les barres de l'armature transversale des liaisons, telles que les barres en U ou les barres en L, si elles ont été définies.
