Panneau d'information du projet Open BIM
En se liant à un projet, ce panneau affiche chacun des liens et leur état à l'aide des icônes suivantes :
- État du lien
Indique si le lien est chargé ou déchargé. - État de l'IFC d'origine
Affiche l’état de l'IFC situé dans le dossier « bim_projects ». - État de l’IFC local
Affiche l'état de l’IFC situé dans le dossier du répertoire local où le projet est stocké. - État du contenu
Affiche l'état du contenu extrait (DirectShapes) de chacun des liens.

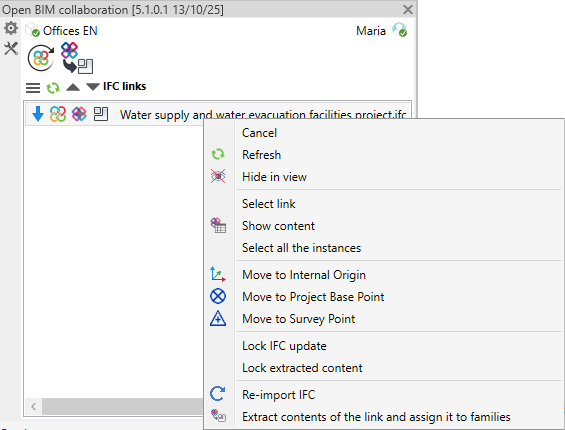

En cliquant sur un lien avec le bouton droit de la souris, un menu contextuel apparaît, permettant d'effectuer les actions suivantes :
- Annuler
Ferme le menu contextuel sans exécuter aucune action. - Rafraîchir
Actualise l'état du lien IFC dans la vue, affichant toute modification récente sans avoir à le réimporter manuellement. - Masquer dans la vue
Permet de masquer complètement un lien IFC dans la vue active. Pour l'afficher à nouveau, il suffit de réexécuter la fonctionnalité sur le même lien. - Sélectionner le lien
Sélectionne le lien IFC dans le modèle Revit, facilitant ainsi sa localisation et sa manipulation. - Afficher le contenu
Ouvre un panneau d'information affichant toutes les informations des entités IFC contenues dans le lien. Ce panneau est en lecture seule et a un caractère exclusivement informatif. - Sélectionner toutes les occurrences
Permet de sélectionner simultanément toutes les occurrences générées à partir d'un lien IFC, facilitant ainsi leur gestion et leur édition en masse. - Déplacer vers l'origine interne
Déplace l'emplacement du lien IFC pour l'aligner avec l'origine interne du projet Revit. - Déplacer vers le point de base du projet
Ajuste la position du lien IFC pour qu'il coïncide avec le point de base du projet dans Revit. - Déplacer vers le point de topographie
Déplace le lien IFC en prenant comme référence le point de topographie du projet. - Bloquer la mise à jour IFC
Empêche le lien IFC de se mettre à jour automatiquement lorsque des modifications sont détectées dans le modèle d'origine, en conservant son état actuel dans Revit. - Bloquer le contenu extrait
Empêche les éléments déjà extraits d'être modifiés ou mis à jour accidentellement, garantissant ainsi la stabilité du modèle converti. - Réimporter IFC
Force la mise à jour du lien IFC, en remplaçant son contenu par la dernière version disponible dans le projet BIMserver.center. - Extraire le contenu du lien vers le document
Convertit les éléments IFC du lien en géométrie DirectShape dans le projet Revit, en les intégrant dans le modèle sans perdre leur référence d'origine. - Extraire le contenu du lien et l'attribuer à des familles
Convertit le contenu du lien IFC en entités natives modifiables de Revit en les attribuant à des familles, ce qui permet de travailler directement avec elles dans l'environnement Revit.
Sur le côté gauche du panneau, une barre d'outils est située pour améliorer l'accessibilité et l'organisation des options.
Elle est structurée en deux sections principales : 'Configuration' et 'Fonctionnalités'.
Configuration
La section 'Configuration' regroupe les options de personnalisation, de contrôle de la conversion et de gestion des données IFC.
- Options IFC
Elles permettent de définir des paramètres spécifiques pour l'importation et l'exportation de modèles au format IFC. Cet outil est expliqué plus en détail sur Options IFC.
Fonctionnalités
La section 'Fonctionnalités' présente des outils supplémentaires pour la visualisation, le filtrage et la gestion des modèles structuraux, ce qui facilite la navigation et l'analyse du contenu BIM.
Rechercher une occurrence
Facilite la localisation des occurrences dans le projet Revit.
Informations sur les niveaux
Fournit des détails spécifiques sur les niveaux du projet, facilitant l'analyse et l'organisation.

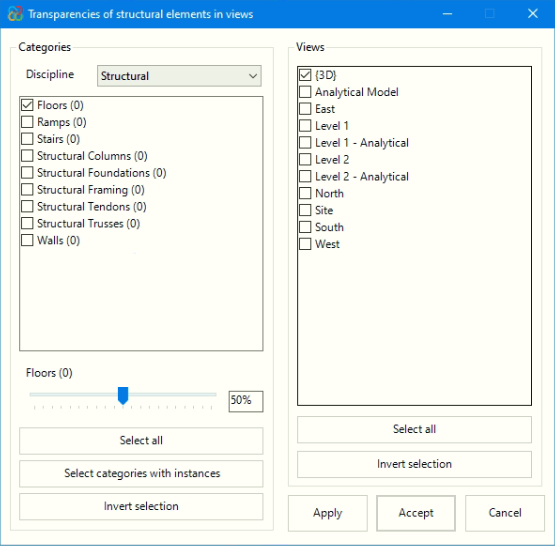

Appliquer des transparences aux éléments dans les vues
Cette fonctionnalité permet de modifier rapidement le niveau de transparence de différentes catégories dans le modèle Revit, sans avoir à accéder à l'éditeur de visibilité et de graphiques de l'interface. Elle permet également de sélectionner librement les éléments et de définir un pourcentage de transparence modifiable pour une ou plusieurs vues du projet.
Dans la section des catégories, le menu déroulant permet de sélectionner l'une des disciplines disponibles dans Revit. Par défaut, la discipline définie dans le modèle du projet est chargée. Selon la discipline choisie, différentes catégories du modèle s'affichent, ainsi que le nombre d'occurrences existantes dans chacune d'elles. Il est possible d'effectuer des sélections manuelles ou globales à l'aide des boutons situés en bas. Dans la zone centrale, un curseur (TrackBar) permet de définir le pourcentage de transparence à appliquer, avec des valeurs comprises entre 0 % et 100 %.
Enfin, dans la section des vues, vous pouvez sélectionner les vues du modèle auxquelles vous souhaitez appliquer le pourcentage de transparence précédemment défini.

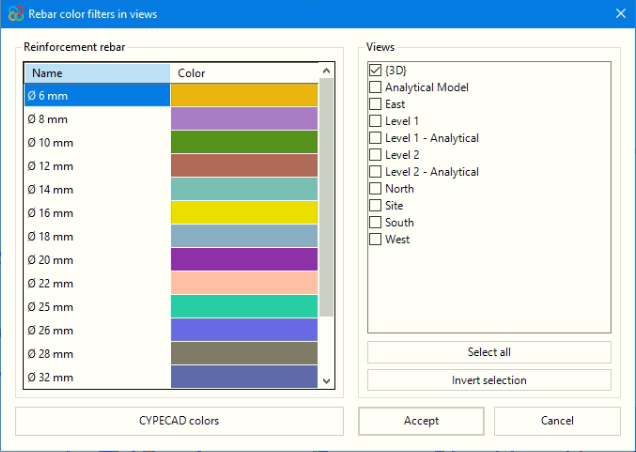

Attribuer des filtres de couleur aux armatures
Cette fonctionnalité permet d'attribuer des couleurs aux armatures en fonction de leur diamètre. De cette manière, elles peuvent être appliquées aux vues disponibles sélectionnées sans qu'il soit nécessaire de créer un filtre pour chacune d'entre elles. Les couleurs sont personnalisables et les couleurs utilisées dans le logiciel de calcul original sont également disponibles.

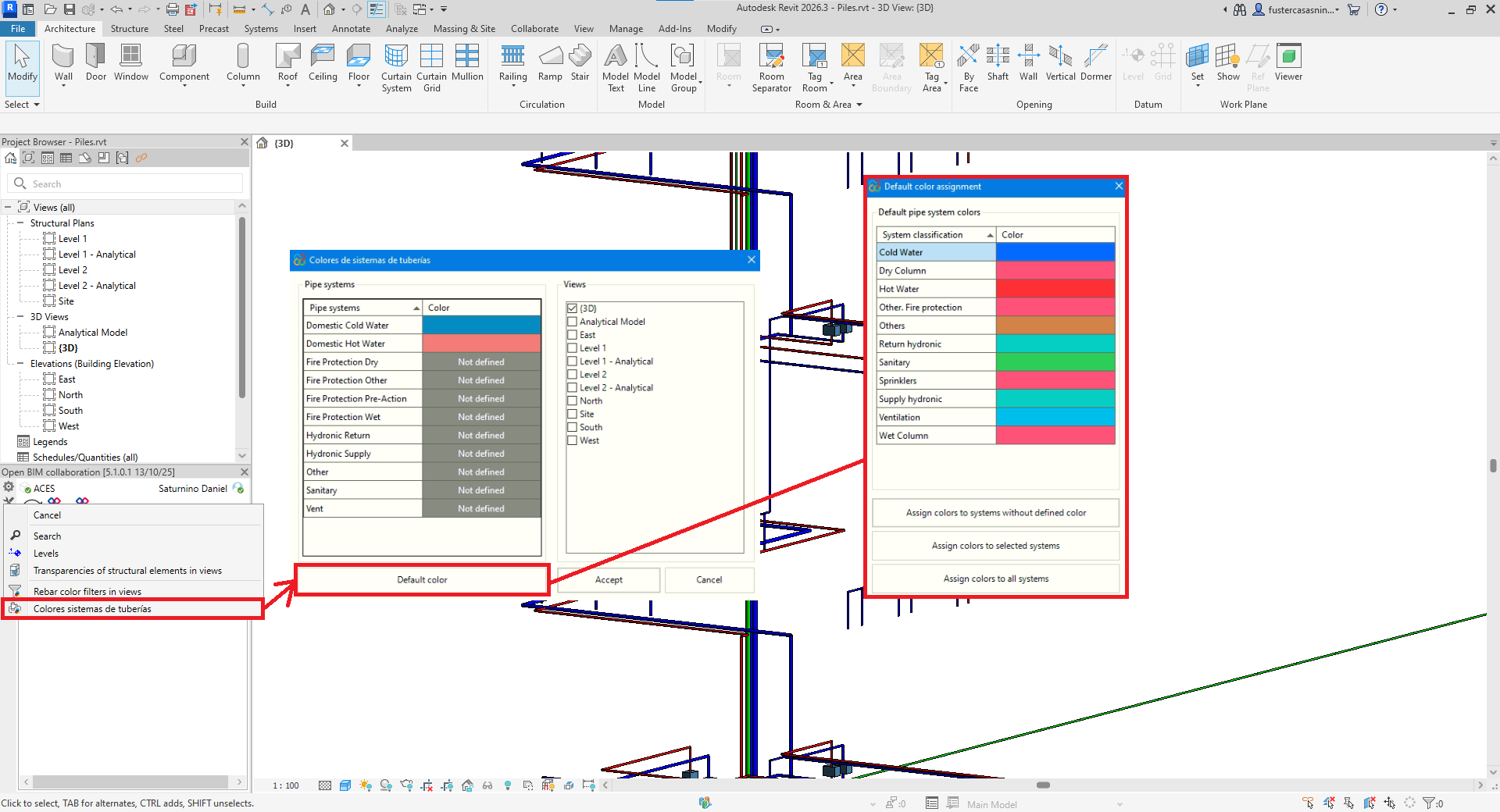

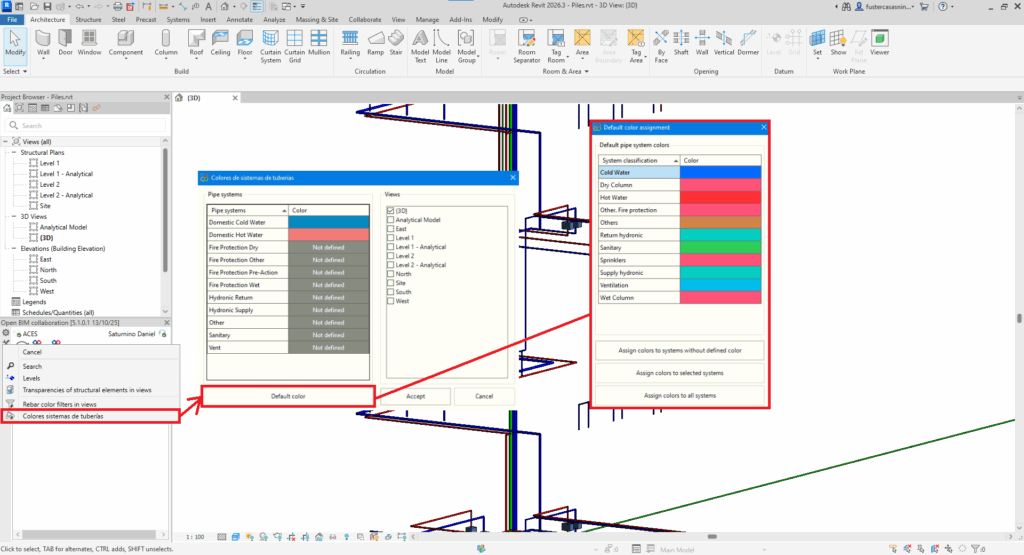

Attribuer des couleurs aux systèmes de tuyauteries
Cette fonctionnalité permet de gérer et de personnaliser les couleurs attribuées aux différents types de systèmes de tuyauteries disponibles dans le modèle Revit. Il facilite également l'identification des systèmes sans couleur définie et offre la possibilité d'appliquer un ensemble de couleurs par défaut de trois manières différentes :
- Uniquement aux systèmes auxquels aucune couleur n'est attribuée.
- Aux systèmes préalablement sélectionnés dans le panneau de couleurs.
- À tous les systèmes disponibles dans le document.
De plus, il permet de modifier manuellement les couleurs de chaque système en double-cliquant sur la cellule correspondante, sans avoir à utiliser le jeu de couleurs par défaut.
La boîte de dialogue principale affiche tous les systèmes de tuyauterie du projet, tandis que la boîte de dialogue des couleurs par défaut présente la classification des systèmes Revit ainsi que leur couleur attribuée. Ainsi, lorsque vous appliquez les couleurs par défaut, la couleur indiquée est automatiquement attribuée à tous les systèmes appartenant à cette classification.
