Os elementos construtivos (paredes exteriores, interiores e muros) que terminam sob uma laje inclinada (tanto os introduzidos pelo utilizador como os importados de um modelo BIM) gerarão uma carga linear trapezoidal.
Historial de atualizações
CYPECAD
Cargas trapezoidais procedentes de elementos construtivos
- Publicado em
- 2018.e
Dividir muros
Foi implementada uma nova ferramenta para dividir muros. Quando se divide um muro cada uma das partes passa a ser um muro com referencia e propriedades próprias.
- Publicado em
- 2018.e
Estribos em pilares de betão de secção genérica
Foi implementada a possibilidade de definir estribos em pilares de secção genérica. Os estribos definidos medem-se e pormenorizam-se nas listagens e desenhos. O programa não realiza a verificação ao esforço transverso neste tipo de pilares.
Podem-se definir diferentes disposições de estribos para cada uma das disposições de armadura longitudinal definidas numa secção.
Quando se acrescenta ou edita uma disposição de estribos acede-se ao editor de disposições de estribos onde os utilizadores podem encontrar ferramentas para definir estribos e ramos.
Podem-se colocar cintas fechadas, cintas abertas e diferentes tipos de ramos. Os ramos poderão ter um diâmetro diferente do das cintas.
Depois de selecionar o tipo de cinta ou ramo temos de selecionar os varões longitudinais que queremos unir e finalizar a ação premindo o botão direito do rato.
Em “Resultados”, na tabela de armadura de pilares podemos definir a separação entre estribos, zonas de agrupamento de estribos assim como ver o afastamento e consultar a vista 3D da armadura.
- Publicado em
- 2018.e
Pressões em muros
A partir da versão 2018.e do CYPECAD é possível definir pressões sobre muros.
Em versões anteriores só podíamos definir impulsos de terreno em muros. Com esta melhoria, além dos impulsos do terreno, os utilizadores podem definir um diagrama de pressões genérico associado a qualquer hipótese.
Na listagem de Dados de obra serão indicados os impulsos e pressões genéricos definidos na obra assim como os muros sobre os quais atuam estas ações.
- Publicado em
- 2018.e
Placas nas "Estruturas 3D integradas do CYPECAD"
Em versões anteriores, no CYPE 3D implementou-se o cálculo de esforços em placas planas (elementos planos bidimensionais de espessura constante) de betão, aço laminado, aço enformado, alumínio ou material genérico. Não obstante, estas placas não se podiam introduzir ou importar nas Estruturas 3D integradas do CYPECAD.
A partir da versão 2018.d, as "Estruturas 3D integradas do CYPECAD" permitem a definição de placas planas, introduzindo-as desde a própria aplicação ou importando estruturas do CYPE 3D que contenham placas. O modo de funcionamento é igual que no CYPE 3D. A única situação a ter em conta nas placas das "Estruturas 3D integradas do CYPECAD" situa-se na conexão à estrutura do CYPECAD: As placas só se conectam à estrutura do CYPECAD através de nós de conexão. Portanto, os graus de liberdade correspondentes aos pontos interiores das arestas não se conectam com a estrutura do CYPECAD. Se necessita conectar a aresta de uma placa com a estrutura do CYPECAD, deve introduzir-se um número suficiente de conexões que dividam a aresta e que garantem a correção do modelo.
- Publicado em
- 2018.d
Captura de polígonos em secções de pilares genéricos
Foram implementadas duas novas ferramentas no editor de secções genéricas de pilares, uma para capturar secções e outra para capturar aberturas de máscaras DXF ou DWG. Em ambas capturam-se polígonos fechados.
- Publicado em
- 2018.c
Listagem de verificações de punçoamento

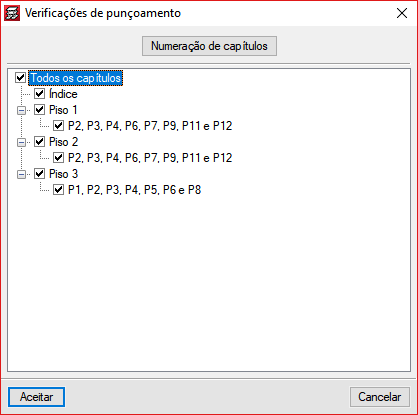

Foi implementada a listagem "Verificações de punçoamento". Esta listagem mostra de forma resumida as verificações de punçoamento realizadas, dos pilares que se selecionam.
- Publicado em
- 2018.c
Vincular obra com modelo BIM
A partir da versão 2018.c, é possível importar um modelo BIM num projeto de CYPECAD já iniciado, desde que não se tenha definido plantas novas. Esta melhoria permite vincular-se com obras vazias nas quais previamente se tenha configurado as opções de ‘Dados obra’.
O botão "Importar" aparecerá ativo no separador "Entrada de pilares" quando na obra não se tenha criado nenhuma planta.
- Publicado em
- 2018.c
Capturas nos extremos de cabos de pós-tensão
Foram implementados novos pontos de captura durante a introdução de cabos de pós-tensão. Em versões anteriores, quando se introduzia um cabo que atravessava um ou vários panos de lajes, só era possível capturar os bordos das vigas exteriores. Com esta melhoria é possível capturar as interseções com vigas interiores de laje.
- Publicado em
- 2018.c
Melhorias na aplicação de normas. NSR-10 (Colômbia)
O Decreto 945 de 5 de junho de 2017 publicado pelo Ministerio de Vivienda, Ciudad y Territorio de la República de Colômbia modifica parcialmente o "Reglamento Colombiano de Construcción Sismo Resistente NSR-10".
Na versão 2018.c dos programas da CYPE foram implementadas as alterações indicadas neste decreto que afetam os programas CYPECAD e CYPE 3D. Essas alterações consistem na possibilidade de seleção de determinados municípios que foram omitidos anteriormente no Regulamento NSR-10.
Os municípios acrescentados são: Norosí (Bolívar), Guachené (Cauca), San José de Uré (Córdoba), Tuchín (Córdoba), Nariño (Nariño) e Coveñas (Sucre).
- Publicado em
- 2018.c
Implementação de normas. IS 1893 (Part 1): 2016 (Índia)
- Publicado em
- 2018.c
Comentários do projeto
Foi implementada uma ferramenta que permite acrescentar um historial de comentários a um projeto. Estes comentários acrescentam-se e gerem-se a partir do diálogo "Dados obra". Na listagem "Dados de obra" podem-se listar todos estes comentários. Esta melhoria permite gerir um útil historial de comentários, alterações, modificações ou revisões efetuadas no projeto.
- Publicado em
- 2018.a
