Historial de atualizações

CYPECAD

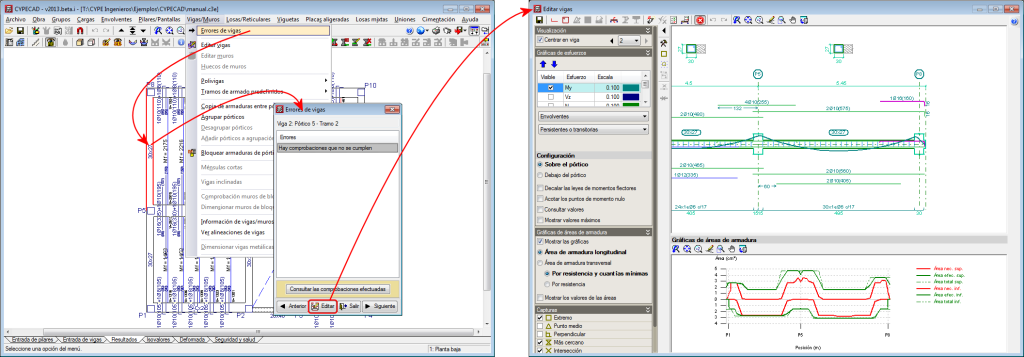

Até à versão anterior (2013.i), a opção Mostrar todos os erros (diálogo Mostrar as mensagens de erro que se abre após premir o botão   na parte superior do editor) mostrava as mensagens de erro relativas à introdução das armaduras (zonas do pórtico sem armadura, varões com erros de geração de forma…). A partir da versão 2013.j, a opção Mostrar todos os erros mostra toda a informação de erros de vigas num "tool tip" que aparece quando se selecciona um viga com erro. A informação é a mesma que a que oferece a opção "Erros de vigas" do menu "Vigas/Muros" do CYPECAD, mas ampliada com a lista detalhada de verificações que não se cumprem, no caso em que existem erros de verificação de armaduras na viga.

Os pontos de erro estão visíveis com todas as opções do editor de vigas, excepto se o utilizador os desactive (opção "Ocultar todos os erros" no diálogo que se abre mediante o botão ).

A informação de erros pode estar desactualizada (por exemplo, quando se modifica a armadura do pórtico), em cujo caso, se indica esta circunstância no "tool tip" onde figura a informação dos erros. Com o objectivo de que o utilizador possa actualizar a informação dos erros quando o ache conveniente (por exemplo, após ter realizado várias alterações de armaduras), foi implementada a opção Actualizar informação de erros, representada pelo botão  (situado à esquerda do botão ).

Foi implementada a opção Consultar as flechas em vãos (representada pelo botão  da parte superior do editor de vigas). Permite visualizar os valores das flechas do vão que se seleccione no pórtico. Esta ferramenta mostra a mesma informação que a opção "Informação vigas/muros" do menu "Vigas/Muros" do CYPECAD.

A opção Consultar as flechas em vãos permite conhecer a flecha de um vão sem sair do editor de vigas e tendo em conta as alterações que o utilizador realize nas armaduras do pórtico.

A flecha não se recalcula cada vez que o utilizador realiza uma alteração nas armaduras. Quando se utiliza a opção Consultar as flechas em vãos depois ter realizado as alterações na armadura do pórtico, o programa indica que é necessário recalcular as flechas nos vãos e pergunta ao utilizador se deseja continuar. Se a resposta for afirmativa, as flechas dos vãos do pórtico se recalcularão e se mostrarão no ecrã. Se for negativa, o programa não mostrará a informação da flecha.

A representação das áreas de armaduras altera-se automaticamente para visualizar as áreas da armadura longitudinal quando se utiliza alguma das opções de edição da armadura longitudinal (botão  da parte superior do editor). Do mesmo modo, visualizam-se automaticamente as áreas da armadura transversal quando se utiliza alguma das opções de edição da armadura transversal (botão da parte superior do editor).

No gráfico de áreas, representa-se a posição do cursor sobre o pórtico mediante uma linha vertical quando o cursor se encontra na zona onde se visualiza a pormenorização de armaduras do pórtico e se está activa alguma das seguintes opções do editor de vigas:

  • Introduzir armaduras de montagem
  • Introduzir armaduras de reforço
  • Introduzir armaduras de alma
  • Introduzir armaduras de banzo
  • Introduzir emendas
  • Editar (armadura longitudinal)
  • Editar armadura transversal
  • Dividir tramos de armadura transversal

Esta linha vertical move-se ao mesmo tempo que se desloca o cursor sobre a pormenorização das armaduras e facilita o reconhecimento da zona sobre a qual se está a trabalhar.
Esta funcionalidade também está disponível quando se marca a opção "Consultar valores" (dos diagramas de esforços representados) que se encontra na secção "Configuração" do menu lateral do editor de vigas.

No ponto Critérios de dimensionamento sísmico por capacidade para pilares e vigas de betão com a norma NSR­10 (Colômbia) das novidades do CYPECAD desta mesma página Web, dispõe de informação sobre a implementação dos critérios de dimensionamento por capacidade para o cálculo sísmico de pilares e vigas de betão.

Norma Chilena Oficial. Diseño Sísmico de Edificios.

Esta norma já estava implementada no CYPECAD e Novo Metal 3D desde versõs anteriores. A partir da versão 2013.j, o cálculo no CYPECAD com esta norma sísmica e com a norma chilena de betão NCh430.Of2008, permite utilizar o editor de vigas avançado do CYPECAD.

Foram implementadas melhorias nas seguintes normas sísmicas:

  • NC 46:1999 (Cuba)
    Construcciones sismo resistentes. Requisitos básicos para el diseño y construcción.
  • NSR-10 (Colômbia)
    Reglamento Colombiano de Construcción Sismo Resistente (2010).

Estas normas já estavam implementadas no CYPECAD e Novo Metal 3D desde versões anteriores. Utilizam-se no CYPECAD junto com a norma de betão ACI 318M-08 (USA - Internacional).

A partir da versão 2013.j, o cálculo no CYPECAD com a norma de betão ACI 318M-08 (USA - Internacional), combinada com as normas de sismo mencionadas, permite utilizar o editor de vigas avançado do CYPECAD.

A combinação da norma NSR-10 (Colômbia) com a norma de betão colombiana NSR-10 (Colômbia - Título C ‑ Concreto estructural) também permite utilizar o editor de vigas avançado do CYPECAD.

Construcciones sismo resistentes. Requisitos básicos para el diseño y construcción.

Esta norma já estava implementada no CYPECAD e Novo Metal 3D desde versões anteriores. Utiliza-se no CYPECAD junto com a norma de betão ACI 318M-08 (USA - Internacional).

A partir da versão 2013.j, o cálculo no CYPECAD com a norma de betão ACI 318M‑08 (USA ‑ Internacional), combinada com esta norma de sismo, permite utilizar o editor de pilares avançado do CYPECAD .

Norma Boliviana de Diseño Sísmico (2006). Título A. Análisis y diseño sismo resistente.

Implementada no CYPECAD e no Novo Metal 3D.

No ponto Critérios de dimensionamento sísmico por capacidade para pilares e vigas de betão com a norma NSR­10 (Colômbia) das novidades do CYPECAD desta mesma página Web, dispõe de informação sobre a implementação dos critérios de dimensionamento por capacidade para o cálculo sísmico de pilares e vigas de betão.

Reglamento Colombiano de Construcción Sismo Resistente NSR-10. Título C ‑ Concreto estructural.
Implementada no CYPECADNovo Metal 3DMetal 3D clássicoEscadasLajes maciçaConsolas curtasVigas parede e Vigas contínuas.

Os editores avançados de vigas e pilares do CYPECAD também estão disponíveis para esta norma.

A versão 2013.j de CYPECAD inclui o novo módulo Lajes pós-tensionadas para edificação, que foi concebido para realizar o dimensionamento das armaduras passivas de lajes pós-tensionadas após cálculo dos esforços dos cabos de pós-tensão (aderentes ou não aderentes) e cujas características foram introduzidas pelo utilizador.
A tecnologia da pós-tensão nas lajes de edificação apresenta diferentes graus de aceitação em muitos países. CYPE concebeu este módulo dada a necessidade crescente por parte dos nossos utilizadores possuírem uma ferramenta que permita abordar o cálculo das lajes pós-tensionadas.

O módulo Lajes pós-tensionadas para edificação permite ao utilizador introduzir o traçado dos cabos, a sua definição, as cargas de tensão e a percentagem de perdas. O programa gerará uma hipótese de pós-tensionamento na qual introduzirá as cargas de desvio produzidas pelo traçado dos cabos. Durante a fase de cálculo das armaduras das lajes e no caso que se tenham definido os cabos como aderentes, têm-se em conta a contribuição da capacidade remanente ou restante da armadura activa, descontando-a para determinar a armadura passiva.

Na página Lajes pós-tensionadas para edificação dispõe de mais informação sobre este novo módulo do CYPECAD.
