CYPECAD

A nova versão 2013 possibilita uma exportação avançada para o formato IFC (Industry Foundation Classes). Nesta exportação incluem-se os diferentes componentes dos elementos estruturais que se dimensionam no CYPECAD. Por exemplo, as vigotas, abobadilhas e zonas de maciçamento dos diferentes tipos de lajes; os elementos que compõem as ligações metálicas, etc. Deste modo, os utilizadores podem visualizar no seu programa CAD/BIM todos os componentes dos elementos estruturais dimensionados no CYPECAD.

As vigotas dos diferentes tipos de lajes unidireccionais (armadas, pré-esforçadas, in situ, metálicas e Joist) para além de se poderem exportar para formato IFC, também se visualizam na vista 3D gerada pelo CYPECAD.

As abobadilhas de lajes unidireccionais e as treliças de vigotas armadas não se visualizam na vista 3D gerada pelo CYPECAD, mas exportam-se para IFC em qualquer dos quatro formatos disponíveis (IFC 2x3, Archicad IFC 2x3, Revit IFC 2x3, Allplan IFC 2x3).

O diálogo Exportação em formato 'IFC'  (menu Arquivo> Exportar> IFC) permite activar a exportação das vigotas e seleccionar quatro variações do formato IFC para gerar o ficheiro de exportação:

  • IFC 2x3
    Formato genérico
  • Archicad IFC 2x3
    Formato específico para Archicad®
  • Revit IFC 2x3
    Formato específico para Revit® Architecture
  • Allplan IFC 2x3
    Formato específico para Allplan®

Na exportação, o CYPECAD atribui cores diferentes aos materiais dos elementos estruturais que exporta (betão, aço, alumínio, madeira, muros de blocos armados, muros de alvenaria, barras de material genérico das estruturas 3D integradas). Na exportação para Archicad® também se geram texturas para cada material.

Saber mais

Norma equatoriana da construção. Capítulo 2.- Peligro sísmico y requisitos de diseño.

Implementadas no CYPECAD e no Novo Metal 3D. No CYPECAD inclui a possibilidade de calcular com esta norma realizando uma análise dinâmica (modal espectral) ou estática (força lateral equivalente). O cálculo dinâmico no CYPECAD inclui a verificação do corte basal.

Saber mais
  • 2013.b

Règles techniques de conception et de calcul des ouvrages et constructions en béton armé suivant la méthode des états limites.

Esta norma já estava implementada nos programas de CYPE desde a versão 2009.1. Na versão 2013 CYPECAD foram implementadas as seguintes novidades:

  • Listagens justificativas de verificações dos Estados Limite Últimos de pilares de betão no novo editor de pilares de CYPECAD.
  • Novo editor de pilares de CYPECAD.
  • Geração automática das tabelas de armadura para pilares.
Saber mais

Na versão 2012.k implementou-se no CYPECAD a exportação para o formato IFC (Industry Foundation Classes) da maior parte dos elementos estruturais dimensionados. Na versão 2012.m, completa-se a exportação incluindo as consolas curtas e os maciços de encabeçamento de estacas.

Portanto, a partir da versão 2012.m, CYPECAD permite exportar para IFC todos os elementos estruturais dimensionados.

No CYPECAD a exportação para IFC realiza-se mediante a opção Exportação em formato IFC (menu Arquivo> Exportar).

Saber mais
  • 2012.m

Determinadas normas sísmicas exigem o cumprimento da condição de corte basal mínimo quando se aplica o método dinâmico modal-espectral para o cálculo da acção sísmica. Na versão 2012.l inclui-se esta verificação para as normas SANS 10160-4:2011 (África do sul) e IS 1893 (Part 1): 2002 (Índia). A versão 2012.m inclui também para as normas NSR‑10 (Colômbia), RPA 99/v 2003 (Argélia) e RPS 2011 (Marrocos).

O valor do corte dinâmico total na base (Vd), obtido depois de se realizar combinação modal (CQC), para qualquer das direcções de análise, não pode ser menor que um determinado valor limite. Este valor equivale a uma percentagem (α) do corte na base da estrutura calculado mediante o método estático (Vs). Ou seja, deve cumprir-se a condição

Se não se cumprir a condição de corte basal mínimo, os resultados da análise dinâmica devem ser ajustados mediante o seguinte factor

O ajuste cobre todos os resultados da análise dinâmica, incluindo os deslocamentos, distorções, forças nos pisos, transverso no piso, transverso na base e forças nos elementos.

Saber mais
  • 2012.m

NSR-10 (Colômbia): Regulamento Colombiano de Construcción Sismo Resistente (2010).

RPA 99/v 2003 (Argélia): Règles Parasismiques Algériennes RPA 99 / VERSION 2003.

RPS 2011 (Marrocos): Règlement de Construction Parasismique (version révisée 2011).

Estas normas já estavam implementadas em versões anteriores para CYPECAD e Novo Metal 3D com o método de análise dinâmica (modal espectral) proposto por cada uma delas.

A v.2012.m inclui para cada uma delas:

  • Um método de análise estática (força lateral equivalente)
    A selecção do método de análise (dinâmica ou estática) realiza-se mediante a opção Método de análise do quadro de diálogo onde se define a acção sísmica.
  • A correcção por corte basal
    Esta correcção aplica-se ao cálculo sísmico mediante o método de análise dinâmica (modal espectral). No seguinte ponto (Correcção por corte basal) dispõe de mais informação ao respeito.
Saber mais

Eurocódigo 1: Acções sobre as Estruturas. Parte 1-4: Acções Gerais - Acções de vento. Documento Nacional de Aplicação para o Reino Unido

Implementada no CYPECAD.

Saber mais
  • 2012.m

Desde a versão 2012.k, CYPECAD permite a exportação para o formato IFC (Industry Foundation Classes) de todos os elementos estruturais dimensionados (excepto consolas curtas e escadas). Na versão 2012.l foi implementado a exportação para IFC das escadas.

Recorde que no CYPECAD a exportação para IFC realiza-se mediante a opção IFC (menu Arquivo> Exportar).

Saber mais
  • 2012.l

Desde a versão 2012.i, o CYPECAD representa no ecrã o centro de massas e o centro de rigidez, no caso de se realizar um cálculo com sismo estático. A partir da versão 2012.l, o centro de massas e o centro de rigidez representam-se no ecrã sempre (independentemente de que se calcule com sismo estático, sismo dinâmico ou sem sismo). Recorde que para que estes dois pontos sejam visíveis em cada planta terá de activar a referência Centro de massas e centro de rigidez (menu Grupos> Referências visíveis).

Também desde a versão 2012.i, quando se calcula com a norma de sismo estático IS 1893 (Part 1): 2002 (Section 7.5) (Índia), a listagem Justificação da acção sísmica que gera o programa (menu Arquivo> Imprimir> Listagens da obra) inclui as coordenadas dos centros de massas e centros de rigidez de todas as plantas. A partir da versão 2012.l, o centro de massas e centro de rigidez em cada planta, estão presentes na listagem para todas as normas de sismo com as que calcula o programa, independentemente de ser um cálculo estático ou dinâmico.

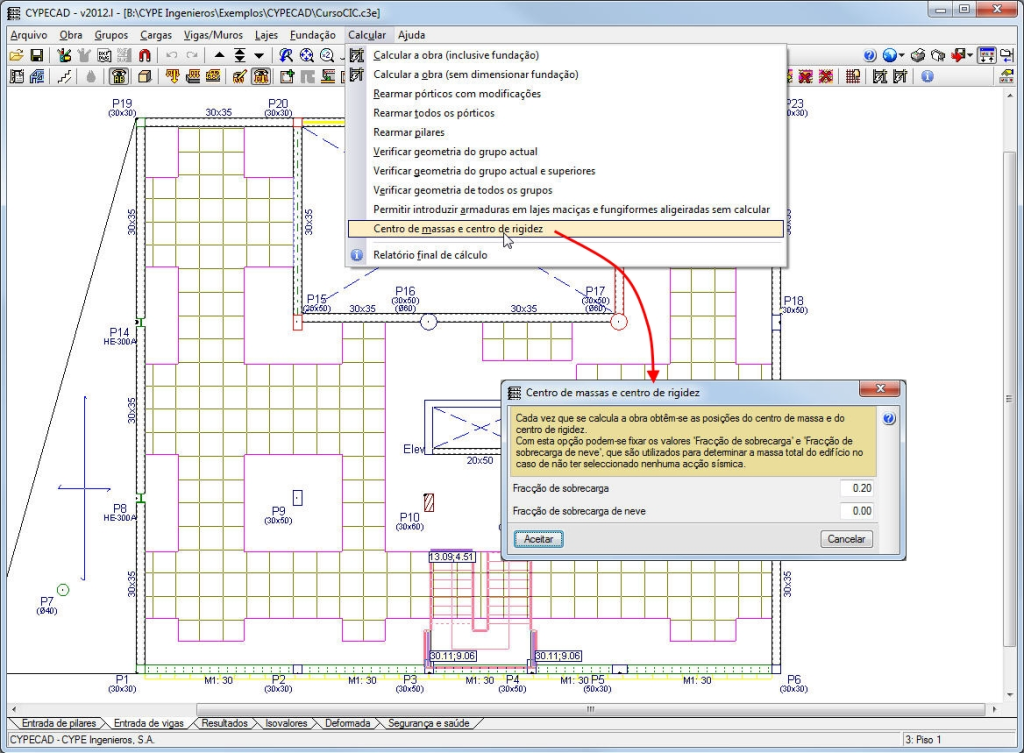

Portanto, a partir da versão 2012.l, cada vez que se calcula a estrutura obtém-se as posições do centro de massas e do centro de rigidez em cada planta. Para isso, o programa necessita saber dos valores da fracção de sobrecarga de utilização e a fracção de sobrecarga de neve, que são utilizadas para determinar a massa total do edifício. Estes dois valores são indicados pelo utilizador no quadro de diálogo onde se introduzem os parâmetros que definem a acção sísmica. No caso de não se activar o cálculo sísmico na estrutura, estes dois valores especificam-se mediante a nova opção Centro de massas e centro de rigidez no menu Cálculo. Esta opção do menu Cálculo também está disponível mesmo activando a acção sísmica, mas, no diálogo que aparece só se indica a fracção de sobrecarga de utilização e neve a título informativo e coincide com a que foi introduzida nos dados da acção sísmica (menu Obra> Dados gerais> seleccionar a opção Com acção sísmica> seleccionar a norma de sismo correspondente).

Saber mais
  • 2012.l

Criteria for earthquake resistant design of structures. Part 1 General Provisions and Buildings.

Esta norma já estava implementada no CYPECAD e no Novo Metal 3D. A partir da versão 2012.l, inclui-se a correcção por corte basal do mesmo modo que foi implementado para a norma SANS 10160-4:2011 (África do Sul).

Também a partir da versão 2012.l, a selecção do método de análise (dinâmica ou estática) realiza-se mediante a opção Método de análise do quadro de diálogo onde se define a acção sísmica.

Saber mais
  • 2012.l

South African National Standard 10160-4:2011. Basis of structural design and actions for buildings and industrial structures Part 4: Seismic actions and general requirements for building.

Implementada no CYPECAD e no Novo Metal 3D. Foi implementado os métodos de análise Dinâmica (modal espectral) e Estática (força lateral equivalente).

Nesta norma inclui a correcção por corte basal. Determinadas normas sísmicas exigem o cumprimento da condição de corte basal mínimo, quando se aplica o método dinâmico modal-espectral para o cálculo da acção sísmica.

O valor do corte dinâmico total na base (Vd), obtido depois de realizar a combinação modal (CQC), para qualquer das direcções de análise, não pode ser menor que um determinado valor limite. Esse valor equivale a uma percentagem (α) do corte na base da estrutura calculado mediante o método estático (Vs). Ou seja, deve-se cumprir a condição

Se não se cumprir a condição de corte basal mínimo, os resultados da análise dinâmica devem ser ajustados mediante o seguinte factor

O ajuste cobre todos os resultados da análise dinâmica, incluindo os deslocamentos, distorções, forças nos pisos, cortes no piso, corte na base e forças nos elementos.

Saber mais
  • 2012.l

South African National Standard 10160-3:2011. Basis of structural design and actions for buildings and industrial structures, Part 3: Wind actions.

Implementada no CYPECAD.

Saber mais
  • 2012.l
