CYPECAD

Instrucción de hormigón estructural

Esta norma já estava implementada em todos os programas da CYPE que dimensionam elementos de betão (CYPECAD, Novo Metal 3D, Metal 3D Clássico, Elementos estruturais, Elementos de contenção e Passagens inferiores) desde a versão 2009.1.e.

Na versão 2012.k foi implementada a possibilidade de se ter em conta no CYPECAD o comentário do Artigo 44.2.3.4.1 "Armaduras transversales" da EHE-08 publicado pelo Ministerio de Fomento no documento "Modificaciones de los comentarios de los miembros de la Comisión Permanente del Hormigón a la Instrucción de Hormigón Estructural EHE 08 (Octubre 2010)".

Nesse comentário indica-se:

No caso de vigas em elementos de edificação com alturas não superiores a 30 cm, a limitação do artigo para a separação transversal entre armaduras transversais  poderia obrigar a colocar em alguns casos ramos adicionais de estribos que não são estritamente necessários. Nesses casos, pode-se aceitar que a separação entre ramos de armaduras transversais cumpra a seguinte condição:

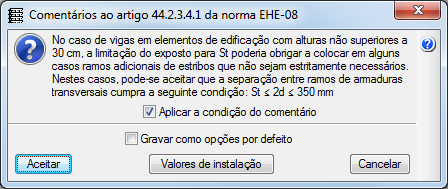

Visto que se trata de um comentário à norma, não é de cumprimento obrigatório, sendo a sua aplicação dependente do critério do projectista. A versão 2012.k do CYPECAD activa esta opção por defeito para obras novas que se iniciem com esta versão. Para obras de versões anteriores que se abram com a 2012.k, a opção não aparece activa por defeito, de modo que os resultados sejam os mesmos que na versão anterior. Em qualquer caso, o utilizador pode activar ou desactivar seleccionando a opção Aplicar a condição do comentário do diálogo Comentários ao artigo 44.2.3.4.1 da norma EHE-08 (menu Obra> Dados gerais> ícone Opções > botão Opções de vigas> Opção Comentários ao artigo 44.2.3.4.1 da norma EHE-08). Recorde que para activar esta opção, deve ter seleccionada a norma EHE-08 no CYPECAD.

Norme tecniche per le costruzioni

Esta norma foi implementada na versão 2012.i no Novo Metal 3D e no Metal 3D Clássico. Na versão 2012.k implementou-se também no CYPECAD. Com a utilização desta norma no CYPECAD, é possível gerar as listagens justificativas de verificações dos Estados Limite Últimos para os pilares de betão armado e utilizar outras ferramentas como o novo editor de pilares e a geração automática das tabelas de armadura para pilares.
